供配电系统课程设计任务书2016

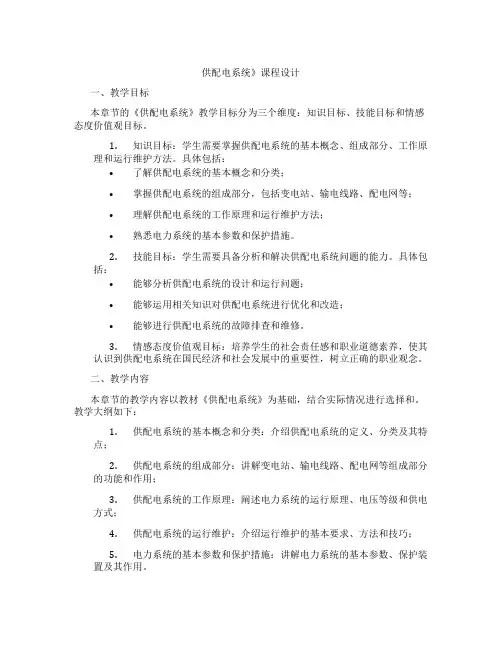

供配电系统》课程设计一、教学目标本章节的《供配电系统》教学目标分为三个维度：知识目标、技能目标和情感态度价值观目标。

1.知识目标：学生需要掌握供配电系统的基本概念、组成部分、工作原理和运行维护方法。

具体包括：•了解供配电系统的基本概念和分类；•掌握供配电系统的组成部分，包括变电站、输电线路、配电网等；•理解供配电系统的工作原理和运行维护方法；•熟悉电力系统的基本参数和保护措施。

2.技能目标：学生需要具备分析和解决供配电系统问题的能力。

具体包括：•能够分析供配电系统的设计和运行问题；•能够运用相关知识对供配电系统进行优化和改造；•能够进行供配电系统的故障排查和维修。

3.情感态度价值观目标：培养学生的社会责任感和职业道德素养，使其认识到供配电系统在国民经济和社会发展中的重要性，树立正确的职业观念。

二、教学内容本章节的教学内容以教材《供配电系统》为基础，结合实际情况进行选择和。

教学大纲如下：1.供配电系统的基本概念和分类：介绍供配电系统的定义、分类及其特点；2.供配电系统的组成部分：讲解变电站、输电线路、配电网等组成部分的功能和作用；3.供配电系统的工作原理：阐述电力系统的运行原理、电压等级和供电方式；4.供配电系统的运行维护：介绍运行维护的基本要求、方法和技巧；5.电力系统的基本参数和保护措施：讲解电力系统的基本参数、保护装置及其作用。

三、教学方法为了提高教学效果，本章节采用多种教学方法相结合的方式：1.讲授法：通过讲解、阐述供配电系统的基本概念、原理和运行方式；2.讨论法：学生针对实际案例进行讨论，提高分析问题和解决问题的能力；3.案例分析法：分析典型的供配电系统案例，使学生更好地理解理论知识；4.实验法：安排实验室实践，让学生亲自动手操作，增强实际操作能力。

四、教学资源本章节的教学资源包括教材、参考书、多媒体资料和实验设备等：1.教材：《供配电系统》，作为主要教学资料，用于引导学生学习；2.参考书：选取相关的电力系统教材和论文，为学生提供拓展学习的资源；3.多媒体资料：制作PPT、视频等多媒体资料，形象直观地展示供配电系统的工作原理；4.实验设备：实验室中的供配电系统设备，用于学生实际操作和验证理论知识。

河南城建学院《建筑供配电与电气照明》课程设计任务书班级 0944131专业建筑电气与智能化课程名称建筑供配电与电气照明指导教师张晓杰、刘海昌电气与信息工程学院2015年12月建筑供配电与电气照明课程设计任务书一、设计时间及地点1、设计时间：2015年12月28日--2016年1月8日2、设计地点：2号教学楼B座403二、设计目的和要求1、设计目的通过该课程设计，使学生加强对建筑供配电课程的了解，学会查寻资料、主接线设计，以及计算、分析等环节，进一步提高分析解决实际问题的能力。

2、设计要求（1）培养学生认真执行国家法规、标准和规范及使用技术资料解决实际问题的能力；（2）培养学生理论联系实际，努力思考问题的能力；（3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；（4）懂得建筑供配电设计的基本方法，为毕业设计和步入社会奠定良好的基础。

三、设计课题和内容课题一：某厂总降压变电所的设计（一）基础资料1、负荷大小2、全年工作时数为8760h；T max=5600h3、电源情况（1）工作电源由距该厂5km处变电站A接一回架空线路供电。

A变电站110kv母线，S k=1918MVAS B =1000MvA，A变电站安装两台SFSLZ----3150KVA/110KVA三绕组变压器：U高中 %=10.5U高低%=17 、U低中%=6%。

供电电压等级，由用户选用35KV一种电压供电。

（2）备用电源：由B变电站接回一架空线路供电，只有在工作电源停电时，才允许投入备用电源。

（3）功率因数用35KV供电时，cos∮≥0.90；用10kv供电时，cos∮≥0.95（二）设计任务：1、负荷计算根据给出的各负荷明细表，确立计算负荷；以上数据是选择变压器、供电导线及开关设备的依据。

2、方案论证根据给出的供电电源、供电的技术指标与经济指标，提出可能的供电方式，并加以比较与选择。

其中技术指标以供电可靠性、灵活性、安全性为主要内容。

《供配电技术》课程设计指导书一、建筑变配电系统施工图设计步骤1、方案设计借助统计资料，详见设计手册，估算总负荷，比较各种高低压主接线方案，选择负荷设计规范和建筑物特点的主接线方案。

2、 搜集设计条件 与建筑、水、暖、电及甲方技术代表相互沟通，确定各专业及甲方需要的各种电气设备。

并且在平面图中详细标出设备名称、功率、负荷等级等。

3、 低压配电系统设计普通设备采用单电源一条线路配电，确定配电箱或者控制箱的安装位置并进行配电箱、控制箱和配电线路的编号。

消防负荷采用双电源配电，来自不同变压器的两条线路配电到消防设备安装地的双电源切换箱，切换箱再带配电箱或者控制箱。

确定切换箱、配电箱或者控制箱的安装位置并进行切换箱、配电箱或者控制箱及两条线路的编号。

所有箱子用电线、电缆或者母线连接至强电井，再汇集到变配电室低压母线。

从平面图中的端终端箱开始，对每个箱子、每条干线进行负荷计算，设备选型。

绘制配电箱系统图。

确定线路和箱子的安装、敷设方式等。

绘制出照明、动力施工平面图。

把各条干线连接到各变压器的低压母线，一般各变压器连接干线的总计算负荷要求基本相等。

设计出低压配电干线图。

2、 变配电室设计根据干线图中的设备进行总负荷计算。

根据建筑总负荷和和一、二级负荷的情况确定高低压主接线方案。

根据总负荷计算的结果确定变压器数量、单台容量、类型、绕组连接方式、接地方式、尺寸等。

电容补偿柜容量及数量的计算。

根据要求的功能确定高低压柜的型号、数量。

选择柜中主要设备，绘制出高低压主接线图。

进行变配电室平面布置。

配合低压柜出线回路的设计，调整低压配电方案，所有平面图中的设备要通过配电干线连接到图变配电室的低压母线上。

要反复计算、布置、调整。

低压柜数量多房间放不下，可将一些小电流的馈电线路合并，直到变配电室够用为止。

实在不行就让建筑专业增大面积。

3、 大型、重要设备的保护动作值的整定。

计算高压进线断路器到低压馈电回路断路器之间任意一点短路的短路电流计算。

《供配电系统》课程设计指导书XX工程学院电子信息与电气工程系电气技术教研室第一节概述供配电设计应包括负荷的分析计算、确定配电方案、选择高低压电气设备与成套设备、确定变压器的台数、容量与变电所主结线方案、进行短路计算对电气设备进行校验、考虑电气设备的布置方案，还可以包括继电保护、二次回路、防雷与接地以与电气照明设计内容。

一、供配电设计必须遵循的一般原则供配电设计必须遵循以下原则：1）必须遵循国家的有关法令、标准和规X，执行国家的有关方针、政策。

包括节约能源、节约有色金属等技术经济政策。

2）应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，设计中应采用符合国家现行有关标准的效率高、耗能低、性能先进的电气。

3）必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

4）应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，以近期为主，适当考虑扩建的可能性。

二、供配电设计的基本内容供配电设计主要包括变配电所设计、高压配电线路设计、低压配电线路设计和电气照明设计等。

（一）变配电所设计变配电所设计包括以下基本内容：1）负荷计算与无功功率补尝计算。

2）变配电所所址和型式的选择。

3）变电所主要电器台数、容量与类型的选择（配电所设计不含此项内容）。

4）变配电所主接线路的设计。

5）短路电流的计算。

6）变配电所一次设备的选择。

7）变配电所二次回路方案的选择与继电保护装置的选择与装定。

8）变配电所防雷保护和接地装置的设计。

9）编写设计说明书与主要设备材料单。

10）绘制变配电所主结线图、平面图和必要的剖面图、二次回路图与其他施工图。

（二）低压配电线路设计低压配电线路设计包括以下基本内容：1）低压配电线路系统方案的确定。

2）低压配电线路的负荷计算。

3）低压配电线路的导线和电缆的选择。

4）低压配电设备和保护设备的选择。

5）低压配电系统接地装置的设计。

供配电系统课程设计1. 系统概述供配电系统是指向用户供电的系统，主要由变电站、配电站、分支箱、电缆、开关柜、配电变压器等组成。

一个完善的供配电系统需要满足以下要求：•可靠性高：保证供电的连续性和稳定性•经济性好：降低电力输配成本，提高经济效益•安全性强：确保供电设备和人身安全本课程设计将围绕以上几个方面展开，从设计角度出发，探讨如何设计一个合理、稳定、经济的供配电系统。

2. 设计方案2.1 变电站变电站是供电系统的重要组成部分，其主要作用是将高压电力转换成低压电力，向各个用户供电。

变电站的设计需要考虑以下几个方面：•选址：变电站应该选在电力负荷密集区域，同时考虑安全因素，避免选在易受灾区域。

•配置：根据具体负荷情况，配置变电站的容量和数量。

•设备选型：根据电力需求和运行成本，选择高效、耐用的变电设备。

2.2 配电站配电站是将变电站输送的低压电力，再次分配到用户终端的场所。

配电站的设计需要注意以下几个方面：•选址：配电站应该选在电力负荷密集区域，与变电站的选址有所不同。

•配置：根据具体负荷情况，配置配电站的容量和数量。

•设备选型：根据电力需求和运行成本，选择高效、耐用的配电设备。

2.3 电缆和开关柜电缆和开关柜是供配电系统的连接部分，将电力从变电站和配电站输送至用户终端。

它们的选型需要考虑以下几个方面：•材料：电缆和开关柜的材料应该符合国家相关标准和行业规范。

•安全性：电缆和开关柜的接线应该牢固、稳定，确保安全可靠。

•维护成本：考虑到电缆和开关柜的维护和更换成本，需要选择质量稳定、易于维护的型号。

2.4 配电变压器配电变压器是将变电站的电力输出调整为用户需要的电压，是最后一环供电系统的关键部分。

配电变压器的设计需要注意以下几个方面：•容量：根据不同需要电力调压的负载，确定配电变压器的容量。

•稳定性：选择稳定性好的配电变压器，确保供电系统的正常运行。

•经济性：尽量选择经济性好的配电变压器，提高供电系统的经济效益。

供配电技术课程设计指导书与任务书指导教师：翁志远2015.6月1、课程设计目的工厂供电课程设计作为独立的教学环节，是自动化及相关专业集中实践性环节系列之一，是学习完《供配电技术》课程后，进行的一次综合设计。

其目的在于加深对供配电技术的理解，掌握工厂供配电技术初步的工程设计能力和分析解决供配电技术问题的能力；提高学生在供配电技术应用方面的实践技能和科学作风；培育学生综合运用理论知识解决问题的能力，力求实现理论结合实际，学以致用的原则。

学生通过查阅资料、负荷计算及无功补偿、变电所主变压器选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计、资料整理等环节，初步掌握工程设计方法和组织实践的基本技能；熟悉开展科学实践的程序和办法，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。

2、课程设计要求课程设计应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。

根据课程设计具体课题安排时间，分小组进行。

根据合理的进度安排，一步一步、踏踏实实地开展课程设计活动，按时完成每部分工作。

课程设计集中在教室进行，每天由班长负责考勤，指导教师抽查。

在课程设计过程中，坚持独立完成，实现课题规定的各项指标，并写出设计报告。

3、课程设计时间及进度安排课程设计集中在一周（5天）进行。

为保证达到预计的教学任务及目的，以小组为单位分别进行资料的收集、方案论证、负荷计算及无功补偿、变电所主变选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计。

具体进度及要求安排如下：时间内容第1天布置课题，准备设计资料及熟悉课题方案论证、分析、讨论第2天确定车间的计算负荷确定车间变电所的变压器台数、容量及主结线方案及短路电流计算第3天高低压电气设备和导线的选择及防雷设计确定车间配电支干线、干线及配电箱的计算负荷第4天选择导线的截面和型号绘制车间配电系统图及平面图第5天整理资料、写课程设计报告递交课程设计报告、总结4、 课程设计内容课程设计的主要内容有：负荷计算和无功功率补偿、变电所主变压器台数和容量的选择、变电配所位置的选择、变配电所主结线方案的设计、短路电流的计算、变电所一次设备的选择与校验、供电系统的过电流保护、二次回路接线的设计与安装、供配电线路的设计计算、防雷保护设计。

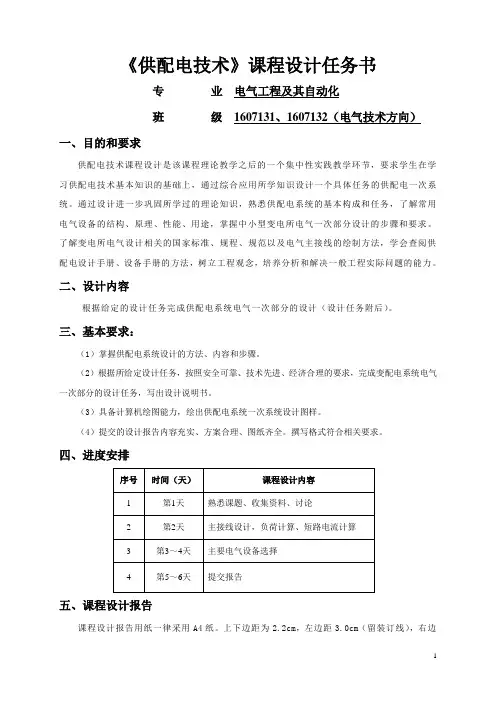

《供配电技术》课程设计任务书专业电气工程及其自动化班级1607131、1607132（电气技术方向）一、目的和要求供配电技术课程设计是该课程理论教学之后的一个集中性实践教学环节，要求学生在学习供配电技术基本知识的基础上，通过综合应用所学知识设计一个具体任务的供配电一次系统。

通过设计进一步巩固所学过的理论知识，熟悉供配电系统的基本构成和任务，了解常用电气设备的结构、原理、性能、用途，掌握中小型变电所电气一次部分设计的步骤和要求。

了解变电所电气设计相关的国家标准、规程、规范以及电气主接线的绘制方法，学会查阅供配电设计手册、设备手册的方法，树立工程观念，培养分析和解决一般工程实际问题的能力。

二、设计内容根据给定的设计任务完成供配电系统电气一次部分的设计（设计任务附后）。

三、基本要求：（1）掌握供配电系统设计的方法、内容和步骤。

（2）根据所给定设计任务，按照安全可靠、技术先进、经济合理的要求，完成变配电系统电气一次部分的设计任务，写出设计说明书。

（3）具备计算机绘图能力，绘出供配电系统一次系统设计图样。

（4）提交的设计报告内容充实、方案合理、图纸齐全。

撰写格式符合相关要求。

四、进度安排五、课程设计报告课程设计报告用纸一律采用A4纸。

上下边距为2.2cm，左边距3.0cm（留装订线），右边距为 2.0cm。

设计报告封面必须统一。

内容包括评分表、封面、目录、正文、收获、参考文献等（并按此顺序装订）。

六、设计参考资料[1] 刘燕. 供配电技术 [M]. 北京：机械工业出版社，2016.[2] 任元会. 工业与民用配电设计手册 [M]. 3版. 北京：中国电力出版社，2005.[3] 刘笙. 电气工程基础 [M]. 2版. 北京：科学出版社，2008.[4] 许继继电保护装置说明书许继集团技术资料[5] 弋东方．电气设计手册电气一次部分[M]．北京：中国电力出版社，2002.[6] 刘宝林. 电气规程规范及标准大全 [M]. 北京：中国计划出版社，1991.[7] 余建明，同向前，苏文成. 供电技术 [M]. 4版. 北京：机械工业出版社，2008.[8] 翁双安. 供配电工程设计指导.北京：机械工业出版社，2012.[9] 中国机械工业联合会.供配电设计规范 [S] 北京：中国计划出版社，2010.[10] 刘介才主编. 工厂供电设计指导.北京：机械工业出版社，1998[11] 刘介才主编. 实用供配电技术手册..北京：中国水利水电出版社，2002[12] 刘介才主编. 工厂供用电实用手册.北京：机械工业出版社，2001七、成绩评定课程设计成绩由平时表现、报告及设计答辩三个方面成绩组成，各部分所占比例分别为30%、50%、20%。

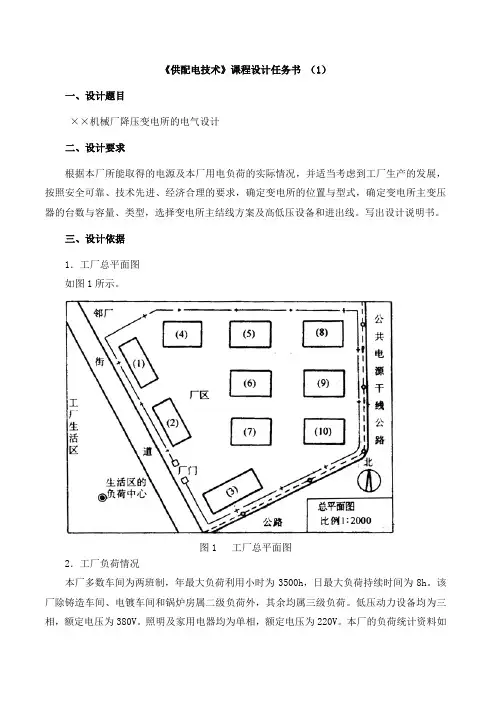

《供配电技术》课程设计任务书（1）一、设计题目××机械厂降压变电所的电气设计二、设计要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线。

写出设计说明书。

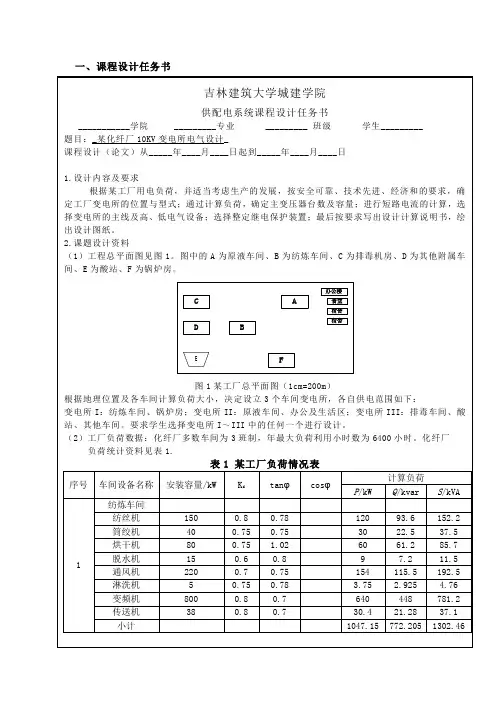

三、设计依据1．工厂总平面图如图1所示。

图1 工厂总平面图2．工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为3500h，日最大负荷持续时间为8h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

低压动力设备均为三相，额定电压为380V。

照明及家用电器均为单相，额定电压为220V。

本厂的负荷统计资料如表1所示。

表1 工厂负荷统计资料表3．供电电源情况按照工厂与当地供电部门签订的供电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线型号为LGJ—95，导线为等边三角形排列，线距为1m；干线首端（即电力系统的馈电变电电站）距离本厂约10km，干线首端所装高压断路器断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为2s。

为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度达100km，电缆线路总长度达30km。

4．气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处平均温度为25℃。

5．电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制缴纳电费。

每月基本电费按主变压器容量为0.5元/（kVA），动力电费为0.4元/(kW·h),照明（含家电）电费为0.6元/(kW·h)，工厂最大负荷时的功率因数不得低于0.92。

供配电技术课程设计任务书班级：火电厂集控运行14-2班学生：目录实训任务1供配电基本知识实训任务2工厂电力负荷的计算实训任务3短路电流及其计算实训任务4 工厂电气设备及一次系统实训任务5工厂电力线路实训任务6工厂供配电系统的过电流保护实训任务7防雷、接地及电气安全实训任务8工厂供配电系统的二次回路和自动装置实训任务9工厂的电气照明实训任务10工厂供配电系统运行维护与管理实训任务1供配电基本知识一、课程设计目的通过实训，使学生掌握共配电的基本理论知识，能够看懂工厂供配电系统图，并在劳动观念、求实精神、工作方法与态度等方面得到锻炼和培养。

二、课程设计任务（1）掌握供配电定义，要求，电力系统，电力网含义，额定电压标准，电能质量衡量标准，电力系统中性点运行方式；（2）掌握电力系统图的分析法方法。

三、课程设计要求（1）分组学习讨论供配电的定义，要求，分清电力系统与电力网的区别；（2）掌握电力系统中额定电压的算法，电能质量的判断；（3）能根据中性点电力系统图识别中性点运行方式，能区分各运行方式的优缺点，根据现有条件选择合适的中性点运行方式；（4）课程设计过程中培养学生安全用电、节约用电的意识，严格以企业7S的标准要求学生。

四、注意事项（1）辨别各类型工厂进线电源电压大小；（2）分清不同发电厂发电原理；（3）区分电力系统，电力网的概念，电力系统图的分析；（4）会计算各电网和电力设备的额定电压；（5）区分不同中性点运行方式特点，适用范围。

五、课程设计步骤1、理论知识讲解（1）工厂供配电基本知识。

①工厂供配电概念，要求，发电厂类型，自备电源，电力系统的额定电压，电能质量，谐波；②电力系统图识别；③电力系统中性点运行方式。

（2）小组展示分小组识别电力系统图，讲清供配电顺序。

（3）总结供配电的基本环节，注意事项。

六、课程设计作业观看视频（校园电力系统流程-20min;公安系统电力系统布线-20min）实训任务2工厂电力负荷的计算一、课程设计目的掌握工厂电力负荷的计算方法，会进行简单的工厂电力负荷计算。
