文档编号:TSS_C4.DOC精馏塔单元仿真培训系统操作说明书北京东方仿真软件技术有限公司二〇〇六年十月目录一、工艺流程说明 (2)1、工艺说明 (2)2、本单元复杂控制方案说明 (2)3、设备一览 (3)二、精馏单元操作规程 (3)1、冷态开车操作规程 (3)2、正常操作规程 (4)3、停车操作规程 (5)4、仪表一览表 (6)三、事故设置一览 (7)四、仿真界面 (9)附：思考题 (11)一、工艺流程说明1、工艺说明本流程是利用精馏方法，在脱丁烷塔中将丁烷从脱丙烷塔釜混合物中分离出来。
精馏是将液体混合物部分气化，利用其中各组分相对挥发度的不同，通过液相和气相间的质量传递来实现对混合物分离。
本装置中将脱丙烷塔釜混合物部分气化，由于丁烷的沸点较低，即其挥发度较高，故丁烷易于从液相中气化出来，再将气化的蒸汽冷凝，可得到丁烷组成高于原料的混合物，经过多次气化冷凝，即可达到分离混合物中丁烷的目的。
原料为67.8℃脱丙烷塔的釜液(主要有C4、C5、C6、C7等)，由脱丁烷塔(DA-405)的第16块板进料(全塔共32块板),进料量由流量控制器FIC101控制。
灵敏板温度由调节器TC101通过调节再沸器加热蒸汽的流量,来控制提馏段灵敏板温度，从而控制丁烷的分离质量。
脱丁烷塔塔釜液（主要为C5以上馏分）一部分作为产品采出，一部分经再沸器(EA-418A、B)部分汽化为蒸汽从塔底上升。
塔釜的液位和塔釜产品采出量由LC101和FC102组成的串级控制器控制。
再沸器采用低压蒸汽加热。
塔釜蒸汽缓冲罐（FA－414）液位由液位控制器LC102调节底部采出量控制。
塔顶的上升蒸汽（C4馏分和少量C5馏分）经塔顶冷凝器（EA-419）全部冷凝成液体，该冷凝液靠位差流入回流罐（FA-408）。
塔顶压力PC102采用分程控制：在正常的压力波动下，通过调节塔顶冷凝器的冷却水量来调节压力，当压力超高时，压力报警系统发出报警信号，PC102调节塔顶至回流罐的排气量来控制塔顶压力调节气相出料。
精馏实验装置说明书(乙醇-丙醇体系)北京化工大学化工原理教研室一、实验目的：1、测定全回流条件下的全塔效率和单板效率2、测定部分回流条件下的全塔效率3、测定精馏塔的塔板浓度（温度）分布二、原理：本设备为DES —Ⅲ型精馏实验装置。
精馏塔共有8块塔板，塔身的结构尺寸为：塔内径为50mm ，塔板间距为80mm ，溢流管截面积为80mm 2，溢流堰高为12mm ，底隙高度为5mm ，每块塔板上开有直径为1.5mm 的小孔，正三角形排列，孔间距为6mm 。
除7、8板外，每块塔板上都有液相取样口。
为了便于观察塔板上的气液接触状况，在7与8板间设有一节玻璃视盅。
蒸馏釜的尺寸φ108×4×400mm ，装有液面计、电加热棒（加热面积为0.05m 2,功率为1500W ）、控温电热棒（200W ）、温度计接口、测压口和取样口，分别用于观测釜内液面高度、控制电加热量、测量釜温、测量塔板压降和塔釜液相取样。
塔顶冷凝器为一蛇管式换热器，换热面积为0.06m 2，管外走蒸汽，管内走冷却水。
回流分配装置由回流分配器与控制器组成。
回流分配器由玻璃制成，两个出口管分别用于回流和采出，引流棒为一根φ4mm 的玻璃棒，内部装有铁芯，可在控制器的作用下实现引流。
此回流分配器既可通过控制器实现手动控制回流比，也可通过计算机实现自动控制。
板效率是体现塔板性能及操作状况的主要参数，主要包括： 1、总板效率 NeN E 1-=式中： N ——理论板数 Ne ——实际板数2、单板效率 *11nn nn ml x x x x E --=-- 式中： E ml ——以液相浓度表示的单板效率；x n ,x n-1——第n 块板和第n-1块板液相浓度；x n *——与第n 块板气相浓度相平衡的液相浓度。
塔釜再沸器沸腾给热过程：m t A RU Q ∆⋅⋅==α2式中：Q ——加热量，kw ；U ——加热电压，V ；R——加热电阻，28.5Ω；α——沸腾给热系数， kw/m2·K；A——传热面积，0.05m2；Δt m——加热器表面与温度主体温度之差，K。
精馏实训装置实验指导书郑州树人科技发展有限公司目录一、产品概述 31.1产品名称及性质 3 1.2产品用途 31.3产品质量规格 3二、知识背景 42.1精馏基本原理（详见课件 52.2主要物料的平衡及流向 7三、装置与流程 73.1各项工艺操作指标 7 3.2物耗能耗指标 83.3精馏实训功能特点 8四、安全生产技术94.1可能发生的事故及处理预案 94.2工业卫生和劳动保护 10五、设备的正常运行 125.1精馏塔操作的一般步骤 12 5.2精馏塔系统常见故障 145.3本塔的操作 15六、友情提示 18七、特别注意 19八、设备一览表 19九、附录： 21 附1 乙醇~水溶液体系的平衡数据 21 附2不同温度乙醇~水溶液的组成 22附3：酒度浓温度折算表 23 附4：带有控制点的工艺流程图 26 附5：精馏实训操作界面 27 附6：精馏操作评分标准 28 附7、精馏操作记录表 32 附8、精馏操作数据分析表 33 附9：仪表面板各键功能及调节方法 34 附10：控制台面板图 35一、产品概述1.1产品名称及性质CH2OH，结构式如右图乙醇又称酒精，分子式为CH所示。
乙醇为无色透明液体，易挥发，具有特殊香味的液体，易挥发、易燃烧，熔点为-114.1℃，沸点为78.3℃，相对密度(水=1)为0.79，饱和蒸气压(19℃)为5.33kPa，燃烧热为1365.5kJ/mol，临界温度为243.1℃，临界压力为6.38MPa，闪点为11.7℃，引燃温度为363℃，爆炸上限(V/V)为19.0%，爆炸下限(V/V)为3.3%，能与水以任意比例混溶，可混溶于醚、氯仿、甘油等多数有机溶剂。
乙醇可以和活泼金属（钾、钙、钠、镁、铝）反应，可以燃烧发出淡蓝色火焰并放出大量的热，可以发生消去反应：发生分子内消去反应制乙烯，发生分子间消去反应制乙醚。
1.2产品用途乙醇属于中效消毒剂，其杀菌作用较快，消毒效果可靠，对人刺激性小，无毒，对物品无损害，多用于皮肤消毒以及临床医疗器械的消毒。
双塔精馏单元仿真培训系统北京东方仿真软件技术有限公司2009年10月目录一、工艺流程简述 (2)1、工艺过程说明 (2)2、本单元复杂控制回路说明 (4)3、设备一览 (4)二、装置的操作规程 (5)1、冷态开车操作规程 (5)2、正常操作规程 (7)3、正常停车操作规程 (8)4、仪表一览表 (8)三、事故设置一览 (9)四、仿真界面 (11)一、工艺流程简述1、工艺过程说明精馏是化工、石油化工、炼油生产过程中应用极为广泛的传质传热过程。
精馏的目的是利用混合液中各组分具有不同挥发度，将各组分分离并达到规定的纯度要求。
精馏过程的实质是利用混合物中各组分具有不同的挥发度，即同一温度下各组分的蒸汽分压不同，使液相中轻组分转移到气相，气相中的重组分转移到液相，实现组分的分离。
精馏原理是多次而且同时运用部分气化和部分冷凝的方法，使混合液得到较完全分离，以分别获得接近纯组分的操作，理论上多次部分气化在液相中可获得高纯度的难挥发组分，多次部分冷凝在气相中可获得高纯度的易挥发组分，但因产生大量中间组分而使产品量极少，且设备庞大。
工业生产中的精馏过程是在精馏塔中将部分气化过程和部分冷凝过程有机结合而实现操作的。
精馏塔是提供混合物气、液两相接触条件、实现传质过程的设备。
该设备可分为两类，一类是板式精馏塔，第二类是填料精馏塔。
板式塔为一圆形筒体，塔内设多层塔板，塔板上设有气、液两相通道。
塔板具有多种不同型式，分别称之为不同的板式塔，在生产中得到广泛的应用。
混合物的气、液两相在塔内逆向流动，气相从下至上流动，液相依靠重力自上向下流动，在塔板上接触进行传质。
两相在塔内各板逐级接触中，使两相的组成发生阶跃式的变化，故称板式塔为逐级接触设备。
填料塔内装有大比表面和高空隙率的填料，不同填料具有不同的比表面积和空隙率，为此，在传质过程中具有不同的性能。
填料具有各种不同类型，装填方式分散装和整装两种。
视分离混合物的特性及操作条件，选择不同的填料。
反应精馏实验装置操作说明（化工原理、石油化工、化工工艺、医药化工等教学实验用）一、前言精馏是化工工艺过程中重要的单元操作，是化工生产中不可缺少的手段，其基本原理是利用组分的汽液平衡关系与混合物之间相对挥发度的差异，将液体升温汽化并与回流的液体接触，使易挥发组分(轻组分)逐级向上提高浓度；而不易挥发组分(重组分)则逐级向下提高浓度。
若采用填料塔形式，对二元组分来说，则可在塔顶得到含量较高的轻组分产物，塔底得到含量较高的重组分产物。
本装置是化学工程与化工工艺、化工研究实验室专用设备，可供有机化工、石油化工、精细化工、生物制药化工等专业部门的科研、教学、产品开发方面使用。
用于有机物质的精制分离时，具有操作稳定、塔效率高、数据重现性好等优点。
此外，它还可装填不同规格、尺寸的填料测定塔效率，也能用于小批量生产或中间模拟试验。
当填装小尺寸的三角型填料或θ网环填料时，可进行精密精馏。
装置结构紧凑，外形美观，控制仪表采用先进的智能化形式。
对一般教学用的常减压精馏、反应精馏、萃取精馏玻璃塔来说只有一节塔体，它们在塔壁不同位置开有侧口，可供改变加料位置或作取样口用。
而对科研或特殊要求的装置来说，塔体可由不同尺寸的塔节组成，它能方便地组合优化塔高和进料位置。
塔体全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，使用中通电加热保温以抵消热损失。
在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。
装置配有玻璃塔釜、塔头及其温度控制、温度显示、回流控制部件构成整体设备。
反应精馏的塔体视反应物料的反应性能和催化剂情况而定，对催化剂可溶于原料的条件下，塔体填料只起到提供反应和分离的界面，反应和分离同时进行，两个反应物进料位置可距离远些，而催化剂为颗粒状时，进料位置应在催化剂上方和下方。
本实验如果将反应物在釜内进行，塔体就只提供分离的作用，此时也可称为间歇法。
对本实验不以颗粒状催化剂为反应条件，采用前者。
二、图片三、技术指标玻璃塔体内径: 20mm.; 填料高度: 1.4mm ;填料: φ2×2 mm不绣钢θ网环;保温套管直径: 60—80mm ;釜容积: 500ml, 加热功率: 300w ;保温段加热功率（上、下）:各300w ;塔的侧口位置：侧口: 五个; 每口间距: 250mm, 距塔底和塔顶各200mm。
精馏装置操作实训操作手册一、实训目的1．认识精馏设备结构2．认识精馏装置流程及仪表3．掌握精馏装置的运行操作技能4．学会常见异常现象的判别及处理方法二、实训原理在板式精馏塔中，由塔釜产生的蒸气沿塔逐板上升，与来自塔顶逐板下降的回流液在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
回流是精馏操作得以实现的基础，是精馏操作的重要参数之一，它的大小影响着精馏操作的分离效果和能耗。
此外，不同进料位置、不同进料浓度、不同进料量等同样影响着精馏操作的分离效果。
在塔设备的实际操作中，由于受到传质时间和传质面积的限制以及其它一些因素的影响，一般不可能达到汽液平衡状态，实际塔板的分离作用低于理论塔板，因此，我们可以用全塔效率和单板效率来表示塔的分离效果。
三、实训流程1．装置认识●认识目标熟悉装置流程、主体设备及其名称、各类测量仪表的作用及名称。
（1）装置流程精馏实训流程DCS图。
精馏实训流程现场图。
表1 精馏设备的结构认识（3）测量仪表表2 测量仪表认识2．开车前的准备工作（1）了解精馏基本原理；（2）熟悉精馏实训工艺流程, 实训装置及主要设备；四、实训步骤：（一）正常开车1．精馏塔进料（1)检查各管线阀门是否处于正常的开关状态。
（2)在“仪表面板二”中，打开仪表总电源开关。
（3)在“实训装置图”中，选择进料板位置，即打开V A110、V A107、V A109三个阀门中的一个，关闭其他两个阀门。
（正常为V A117）（4)在“实训装置图”中，打开柱塞泵P101A的前阀V A116。
（5)在“仪表面板二”中，打开P101A的电源开关，并且打开P101A的变频器开关，启动进料泵。
（6)在“DCS图”或者“仪表面板一”中，调节进料泵的流量FIC01，将FIC01的OP值设为40Hz。
（7) 在“DCS图”或者“仪表面板一”中，待流量稳定后，将进料流量控制FIC01投自动，并将FIC01的SP值设为8L/h。

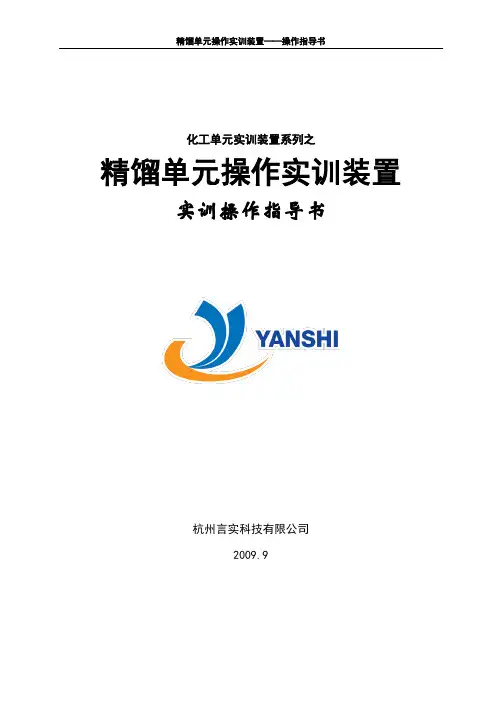

精馏单元操作实训装置——操作指导书化工单元实训装置系列之精馏单元操作实训装置实训操作指导书杭州言实科技有限公司2009.9目录一、前言 ........................................................................................................................ 错误！未定义书签。
二、理论核心知识点 .................................................................................................... 错误！未定义书签。
三、技能核心知识点 .................................................................................................... 错误！未定义书签。
四、主要训练项目 ........................................................................................................ 错误！未定义书签。
五、考核标准（理论核心知识占30％；技能操作训练占70％）........................... 错误！未定义书签。
1、理论知识由教师组织命题............................................................................... 错误！未定义书签。
2、实训考核实施方案........................................................................................... 错误！未定义书签。
筛板精馏实训装置说明书天津大学化工基础实验中心2012.03第一节筛板精馏实训装置目的和功能：1.1实训装置能够使学生掌握精馏分离过程的基本原理和流程，学会精馏塔的操作，了解操作参数对精馏的影响，熟悉筛板塔的结构与塔盘的布置情况，学会处理筛板塔塔板压降、液泛、漏液、雾沫夹带等不正常情况。
1.2实训装置能够承担化工类专业学生蒸馏工、化工总控工技能培训与鉴定工作。
完成相应工种的初级工、中级工、高级工、技师、高级技师技能鉴定任务。
1.3实训装置能够承担化工企业操作工的技能培训，完成化工总控工和蒸馏工中级工、高级工、技师、高级技师的技能培训和技能鉴定工作。
1.4实训装置能够使学生熟练运用基本技能完成工业精馏操作，独立处理精馏操作中出现的问题，解决本精馏操作中的工艺难题。
1.5正确使用液位计、流量计、压力表、温度计等仪表；掌握化工仪表和自动化在精馏过程中的应用；1.6实训装置能够具有模拟实际生产过程容易出现故障的功能；能够完成部分混合液的分离和提纯操作，回流比采用强制回流调节，回流时流量波动小于0.5L/h。
第二节实训内容：2.1工艺文件准备能识记精馏生产过程工艺文件，能识读精馏岗位的工艺流程图、实训设备示意图、实训设备的平面和立面布置图，能绘制工艺配管简图，能识读仪表联锁图。
了解精馏塔、塔釜再沸器、塔顶全凝器等主要设备的结构和布置。
2.2开车前的动、静设备检查训练检查原料预热器、塔顶冷凝器、塔釜再沸器、管件、仪表、精馏塔设备等是否完好，检查阀门、分析取样点是否灵活好用，及其管路阀门是否有漏水现象。
◆注意：如果出现异常现象，必须及时通知指导教师。
切不可擅自开车。
2.3检查原料液及冷却水、电气等公用工程的供应情况的训练；检查原料罐内阀门是否处于正确的位置，原料加入口是否畅通，没有堵塞情况。
检查上水管线是否正常，水流量是否达到要求。
检查电器仪表柜处于正常后接通墙上动力电源，电器仪表柜总电源开关红按钮的灯亮说明动力电源已经接入。

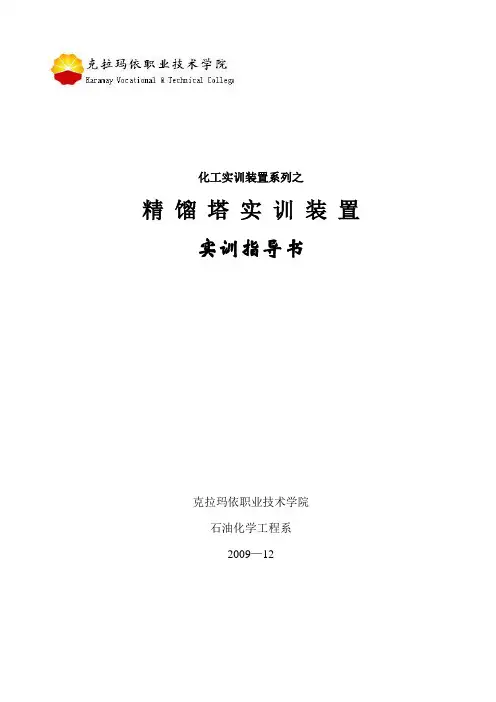

化工实训装置系列之精馏塔实训装置实训指导书克拉玛依职业技术学院石油化学工程系2009—12目录精馏塔实训装置 (3)一、实训目的 (3)二、实训原理 (3)三、实训装置及流程 (3)四、实训方法 (5)五、安全生产技术要求 (7)六、实训报告 (7)七、思考题 (8)精馏塔实训装置一、实训目的1．了解连续精馏塔的基本结构及流程。
2．掌握连续精馏塔的操作方法。
3．学会板式精馏塔全塔效率、单板效率和填料精馏塔等板高度的测定方法。
4．确定部分回流时不同回流比对精馏塔效率的影响。
二、实训原理1．全塔效率ET全塔效率ET＝NT/NP，其中NT为塔内所需理论板数，NP为塔内实际板数。
板式塔内各层塔板上的气液相接触效率并不相同，全塔效率简单反映了塔内塔板的平均效率，它反映了塔板结构、物系性质、操作状况对塔分离能力的影响，一般由实训测定。
式中NT由已知的双组分物系平衡关系，通过实验测得塔顶产品组成XD、料液组成XF、热状态q、残液组成XW、回流比R等，即能用图解法求得。
2．单板效率EM是指气相或液相经过一层实际塔板前后的组成变化与经过一层理论塔板前后的组成变化的比值。
3．等板高度（HETP）等板高度（HETP）是指与一层理论塔板的传质作用相当的填料层高度。
它的大小取决于填料的类型、材质与尺寸，受系统物性、操作条件及塔设备尺寸的影响，一般由实训测定。
对于双组分物系，根据平衡关系，通过实训测得塔顶产品组成X D、料液组成X F、热状态q、残液组成X W、回流比R和填料层高度Z等有关参数，用图解法求得理论板数后，即可确定：HETP＝Z/N T。
三、实训装置及流程本实训装置为筛板塔，其特征数据如下：1.不锈钢筛板塔塔内径D内＝68mm，塔板数N P＝14块。
塔釜液体加热采用电加热，塔顶冷凝器为盘管换热器。
供料采用磁力驱动泵进料。
筛板精馏塔实训装置如图1所示：3.仪表控制面板图3仪表控制板1-进料泵电源开关2-指示灯循环泵电源开关3-1#温度巡检仪回流泵电源开关4-再沸温度手自动控制仪进料泵电源开关5-再沸加热管电压表回流比电源开关6-进料温度手自动控制仪指示灯组7-总电源空气开关组8-进料量手自动控制仪9-预热器电压表（进料加热）10-回流量手自动控制仪11-成品量手自动控制仪12-2#温度巡检仪13-3#温度巡检仪14-再沸器加热管启动按钮15-再沸器加热管停止按钮16-预热器电源开关17-冷凝泵电源开关18-真空泵电源开关19-循环泵电源开关20-成品泵电源开关21-回流泵电源开关仪表说明：（1）进料量、回流量、成品量手自动控制仪：1）手动调节：按切换到仪表下显示窗显示输出值时，按把输出方式切换到手动输出模式即M模式，再通过按或来改变输出值的大小，从而控制输出，从而实现手动控制计量泵；2）自动调节：按切换到仪表下显示窗显示输出值时，按把输出方式切换到自动输出模式，可通过自动调节仪表，改变计量泵的转速，从而实现自动控制计量泵。
化工单元实训装置系列之精馏单元操作实训装置实训操作指导书杭州言实科技有限公司2010.10目录一、前言 (3)二、理论核心知识点 (3)三、技能核心知识点 (4)四、主要训练项目 (4)五、考核标准（理论核心知识占30％；技能操作训练占70％） (6)1、理论知识由教师组织命题 (6)2、实训考核实施方案 (6)3、精馏装置技能考核评分表 (6)六、实训原理 (9)七、实训装置介绍 (11)1、精馏生产工艺过程及原理 (11)2、精馏分离具有如下特点： (12)3、精馏实训装置组成及工艺流程 (13)1) 系统的组成： (13)2) 工艺流程： (13)2. 筛板精馏实训设备配置 (15)3. 填料精馏实训设备配置 ................................................................. 错误!未定义书签。
八、操作步骤 (22)1、开车准备 ..................................................................................... 错误!未定义书签。
2、开车............................................................................................ 错误!未定义书签。
3、全回流 ........................................................................................ 错误!未定义书签。
4、部分回流 ..................................................................................... 错误!未定义书签。
5、记录数据 ..................................................................................... 错误!未定义书签。
6、停车............................................................................................ 错误!未定义书签。
九、监控软件 (29)1、监控软件操作 (29)十、附录： (33)1、附表1 乙醇~水溶液体系的平衡数据 (33)2、附表2不同温度乙醇~水溶液的组成(101.3KPa) (34)一、前言职业教育的根本是培养有较强实际动手能力和职业精神的技能型人才，而实训设备是培养这种能力的关键环节。
传统的实验设备更多是验证实验原理，缺乏对学生实际动手能力的培养，更无法实现生产现场的模拟，故障的发现，分析，处理能力等综合素质的培养。
为了实现职业技术人才的培养，必须建立现代化的实训基地，具有现代工厂情景的实训设备。
本精馏塔实训装置把化工技术、自动化技术、网络通讯技术、数据处理等最新的成果揉合在了一起，实现了工厂模拟现场化、故障模拟、故障报警、网络采集、网络控制等培训任务。
按照“工学结合、校企合作”的人才培养模式，以典型的化工生产过程为载体，以液——液传质分离任务为导向，以岗位操作技能为目标，真正做到学中做、做中学，形成“教、学、做、训、考”一体化的教学模式。
以任务驱动、项目导向、学做合一的教学方法构建课程体系，开发设计板式塔精馏操作技能训练装置。
本精馏塔实训装置具有以下特点：课程体系模块化；实训内容任务化；技能操作岗位化；安全操作规范化；考核方案标准化；职业素养文明化。
二、理论核心知识点1、掌握精馏分离过程的原理和流程，精馏塔的操作及影响因素。
2、了解筛板塔流体力学性能（塔板压降、液泛、漏液、雾沫夹带）。
3、了解板式塔的结构与类型（泡罩塔、筛板塔、浮阀塔、喷射塔）4、掌握精馏塔物料衡算与操作线方程；了解q线方程的物理意义。
5、掌握双组分连续精馏塔理论板数确定、实际塔板数的确定；6、掌握最小回流比计算、回流比影响及选择，会确定适宜回流比。
7、掌握灵敏板的确定，灵敏板温度的控制、各个参数对灵敏板温度的影响。
8、了解塔压降变化对塔操作的影响。
9、了解进料大小和组分变化对塔操作的影响。
10、了解塔顶冷凝剂量对塔操作的影响。
11、了解塔底采出量大小对塔操作的影响。
12、了解加压、减压对精馏塔操作的影响。
13、了解改变进料口位置对塔操作的影响。
14、了解强制回流和自然回流的优缺点。
15、了解安全及环境保护知识、消防知识相关法律、法规知识。
三、技能核心知识点1、能识读精馏岗位的工艺流程图、设备示意图、设备的平面图和设备布置图。
2、了解精馏塔、塔釜再沸器、塔顶全凝器等主要设备的结构、功能和布置。
3、了解电器、仪表测量原理及使用方法。
4、掌握精馏操作、故障分析。
5、会正确使用灭火器，处理各种安全事故。
四、主要训练项目1、能根据生产任务进行最小回流比的计算，根据现场情况选择适宜的回流比。
2、简要叙述精馏操作气—液相流程，指出精馏塔塔板、导流管、塔釜再沸器、塔顶全凝器等主要装置的作用，突出传质与传热过程。
3、能独立地进行精馏岗位开、停车工艺操作；（包括开车前的准备、电源的接通、冷却水量的控制、电源加热温度的控制等）4、了解塔釜再沸器电加热、导热油加热等不同的加热方式，了解水冷、风冷等不同的冷却方式5、能进行全回流操作，通过观测仪表对全回流操作的稳定性作出正确的判断。
6、能进行部分回流操作，通过观测仪表对部分回流操作的稳定性作出正确的判断，按照生产要求达到规定的产量指标和质量指标。
7、能及时掌握设备的运行情况，随时发现、正确判断、及时处理各种异常现象，特殊情况能进行紧急停车操作。
8、能正确使用设备、仪表，及时进行设备、仪器、仪表的维护与保养。
9、能掌握现代信息技术管理能力，采用DCS集散控制系统，应用计算机对现场数据进行采集、监控和处理异常现象。
10、正确填写生产记录，及时分析各种数据。
11、了解掌握工业现场生产安全知识。
五、考核标准（理论核心知识占30％；技能操作训练占70％）1、理论知识由教师组织命题2、实训考核实施方案3、精馏装置技能考核评分表可编辑修改选手签字指导教师签字日期：可编辑修改六、实训原理精馏分离是根据溶液中各组分挥发度（或沸点）的差异，使各组分得以分离。
其中较易挥发的称为易挥发组分（或轻组分），较难挥发的称为难挥发组分（或重组分）。
它通过汽、液两相的直接接触，使易挥发组分由液相向汽相传递，难挥发组分由汽相向液相传递，是汽、液两相之间的传递过程。
现取第n板（如右图）为例来分析精馏过程和原理。
塔板的形式有多种，最简单的一种是板上有许多小孔（称筛板塔），每层板上都装有降液管，来自下一层（n+1层）的蒸汽通过板上的小孔上升，而上一层（n-1层）来的液体通过降液管流到第n板上，在第n板上汽液两相密切接触，进行热量和质量的交换。
进、出第n板的物流有四种：1．由第n-1板溢流下来的液体量为Ln-1，其组成为xn-1,温度为tn-1；2．由第n板上升的蒸汽量为Vn，组成为yn，温度为tn；3．从第n板溢流下去的液体量为Ln，组成为xn，温度为tn；4．由第n+1板上升的蒸汽量为Vn+1，组成为yn+1，温度为tn+1。
因此，当组成为xn-1的液体及组成为yn+1的蒸汽同时进入第n板，由于存在温度差和浓度差，汽液两相在第n板上密切接触进行传质和传热的结果会使离开第n 板的汽液两相平衡（如果为理论板，则离开第n板的汽液两相成平衡），若汽液两相在板上的接触时间长，接触比较充分，那么离开该板的汽液两相相互平衡，通常称这种板为理论板（yn，xn成平衡）。
精馏塔中每层板上都进行着与上述相似的过程，其结果是上升蒸汽中易挥发组分浓度逐渐增高，而下降的液体中难挥发组分越来越浓，只要塔内有足够多的塔板数，就可使混合物达到所要求的分离纯度（共沸情况除外）。
加料板把精馏塔分为二段，加料板以上的塔，即塔上半部完成了上升蒸汽的精制，即除去其中的难挥发组分，因而称为精馏段。
加料板以下（包括加料板）的塔，即塔的下半部完成了下降液体中难挥发组分的提浓，除去了易挥发组分，因而称为提馏段。
一个完整的精馏塔应包括精馏段和提馏段。
精馏段操作方程为：111Dn n x Ry x R R +=+++提馏段操作方程为：1n n wL qF Wy x x L qF W L qF W ++=-+-+-其中，R 为操作回流比，F 为进料摩尔流率，W 为釜液摩尔流率，L 为提馏段下降液体的摩尔流率，q 为进料的热状态参数，部分回流时，进料热状况参数的计算式为：mmF BP pm r r t t C q +-=)(式中 tF ——进料温度，℃。
tBP ——进料的泡点温度，℃。
Cpm ——进料液体在平均温度（tF + tBP ）/2下的比热，J/（mol ℃）。
rm ——进料液体在其组成和泡点温度下的汽化热， J/mol 。
Cpm=Cp1M1x1+Cp2M2x2 rm=r1M1x1+r2M2x2式中Cp1，Cp2——分别为纯组份1和组份2在平均温度下的比热容，kJ/（kg ．℃）。
r1，r2——分别为纯组份1和组份2在泡点温度下的汽化热，kJ/kg 。
M1，M2——分别为纯组份1和组份2的摩尔质量，kg/kmol 。
x1，x2——分别为纯组份1和组份2在进料中的摩尔分率。
精馏操作涉及气、液两相间的传热和传质过程。
塔板上两相间的传热速率和传质速率不仅取决于物系的性质和操作条件，而且还与塔板结构有关，因此它们很难用简单方程加以描述。
引入理论板的概念，可使问题简化。
所谓理论板，是指在其上气、液两相都充分混合，且传热和传质过程阻力为零的理想化塔板。
因此不论进入理论板的气、液两相组成如何，离开该板时气、液两相达到平衡状态，即两温度相等，组成互相平衡。
实际上，由于板上气、液两相接触面积和接触时间是有限的，因此在任何形式的塔板上，气、液两相难以达到平衡状态，即理论板是不存在的。
理论板仅用作衡量实际板分离效率的依据和标准。
通常，在精馏计算中，先求得理论板数，然后利用塔板效率予以修正，即求得实际板数。
引入理论板的概念，对精馏过程的分析和计算是十分有用的。
对于二元物系，如已知其汽液平衡数据，则根据精馏塔的原料液组成，进料热状况，操作回流比及塔顶馏出液组成，塔底釜液组成可由图解法或逐板计算法求出该塔的理论板数NT 。
按照下式可以得到总板效率ET ，其中NP 为实际塔板数。
%1001⨯-=PT T N N E七、实训装置介绍1、精馏生产工艺过程及原理混合物的分离是化工生产中的重要过程。
