模拟光纤通信系统模拟光纤通信系统是一种基于光纤技术实现数据传输的通信系统。
光纤通信系统是目前最快、最可靠、最广泛使用的通信方式之一，其数据传输速度、带宽和抗干扰能力都在其他传输方式中处于领先地位。
下面就模拟光纤通信系统进行详细讲解。
一、光纤通信系统的简介光纤通信系统是一种利用光的传输效果将数字或模拟信号从一个地方传输到另一个地方的技术。
它基于光纤传输方式，即光信号通过光纤传输，具有低损耗、高速率和长距离等优势。
目前，光纤通信系统被广泛应用于电话、互联网、电视、广播等通信领域。
二、模拟光纤通信系统的工作原理模拟光纤通信系统一般分为发送端、光纤传输通道和接收端三个部分。
在发送端，模拟信号经过信号处理和调制后被转换成模拟光信号。
光信号经过一系列光学器件的调制和调节后沿着光纤传输通道送到接收端。
在光纤传输通道中，光信号由光纤中名为光纤芯的中央部分传输。
光纤芯由高折射率的玻璃或塑料材料制成，光通过它时被完全反射，从而减少了传播信号的损耗。
光纤芯的外部被一个被称为光纤包层的低折射率材料包围，其作用是防止光纤芯中的光逸出。
光纤包层还可以防止外界干扰信号，提高传输质量。
在接收端，经光纤传输的信号进入接收机进行解调，解调后的模拟信号经过放大和滤波处理后输出。
接收端还需要有一个时钟源对信号进行时钟恢复，以便于后续的数字处理。
三、模拟光纤通信系统的优点1、高速率。
模拟光纤通信系统的传输速率可以达到几千兆每秒（Gbps），比其他传输方式快得多，可以满足大量数据传输和信息交流的需求。
2、长距离。
光纤通信系统的传输距离可以达到数千公里，能够满足远距离通信的需求。
3、低损耗。
光纤传输中信号传输损耗小，信噪比高，能够有效地提高通信质量。
4、抗干扰能力强。
光纤通信系统中信号传输不受外界干扰的影响，能够保障通信信号的稳定性。
四、模拟光纤通信的应用领域光纤通信已经成为当今通信行业最重要的技术之一。
除了经典的电话、广播、电视传输以外，还有广域网应用，以及局域网、视频监控等领域都广泛应用了光纤通信。

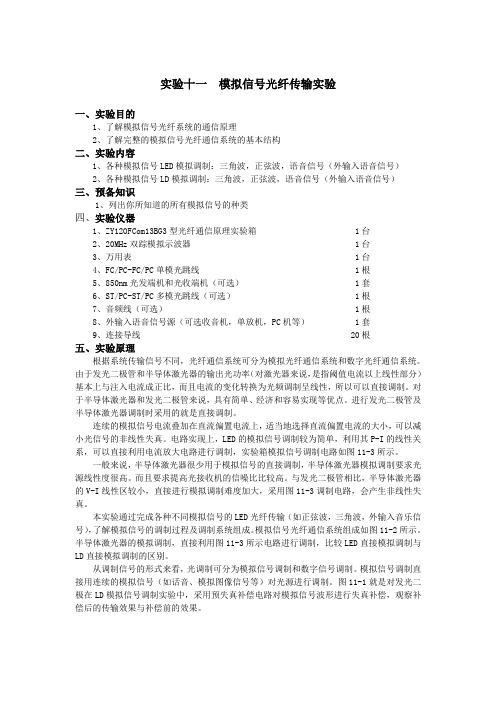

实验十一模拟信号光纤传输实验一、实验目的1、了解模拟信号光纤系统的通信原理2、了解完整的模拟信号光纤通信系统的基本结构二、实验内容1、各种模拟信号LED模拟调制：三角波，正弦波，语音信号（外输入语音信号）2、各种模拟信号LD模拟调制：三角波，正弦波，语音信号（外输入语音信号）三、预备知识1、列出你所知道的所有模拟信号的种类四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱 1台2、20MHz双踪模拟示波器1台3、万用表1台4、FC/PC-FC/PC单模光跳线1根5、850nm光发端机和光收端机（可选）1套6、ST/PC-ST/PC多模光跳线（可选）1根7、音频线（可选）1根8、外输入语音信号源（可选收音机，单放机，PC机等）1套9、连接导线 20根五、实验原理根据系统传输信号不同，光纤通信系统可分为模拟光纤通信系统和数字光纤通信系统。
由于发光二极管和半导体激光器的输出光功率（对激光器来说，是指阈值电流以上线性部分）基本上与注入电流成正比，而且电流的变化转换为光频调制呈线性，所以可以直接调制。
对于半导体激光器和发光二极管来说，具有简单、经济和容易实现等优点。
进行发光二极管及半导体激光器调制时采用的就是直接调制。
连续的模拟信号电流叠加在直流偏置电流上，适当地选择直流偏置电流的大小，可以减小光信号的非线性失真。
电路实现上，LED的模拟信号调制较为简单，利用其P-I的线性关系，可以直接利用电流放大电路进行调制，实验箱模拟信号调制电路如图11-3所示。
一般来说，半导体激光器很少用于模拟信号的直接调制，半导体激光器模拟调制要求光源线性度很高。
而且要求提高光接收机的信噪比比较高。
与发光二极管相比，半导体激光器的V-I线性区较小，直接进行模拟调制难度加大，采用图11-3调制电路，会产生非线性失真。
本实验通过完成各种不同模拟信号的LED光纤传输（如正弦波，三角波，外输入音乐信号），了解模拟信号的调制过程及调制系统组成。
光纤通信原理参考答案第一章习题1-1 什么是光纤通信?光纤通信是利用光导纤维传输光波信号的通信方式。
1-2 光纤通信工作在什么区，其波长和频率是什么?目前使用的通信光纤大多数采用基础材料为SiO2的光纤。
它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。
1-3 BL积中B和L分别是什么含义?系统的通信容量用BL积表示，其含义是比特率—距离积表示，B为比特率，L为中继间距。
1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
主要有：(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5 试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
1-5 试叙述光纤通信的现状和发展趋势。
略第二章习题2-1 有一频率为Hz 13103⨯的脉冲强激光束，它携带总能量W=100J ，持续 时间是τ=10ns(1ns=10-9s)。
此激光束的圆形截面半径为r=1cm 。
求：(1) 激光波长； (2) 平均能流密度； (3) 平均能量密度； (4) 辐射强度；（1）m c513810103103-=⨯⨯==νλ （2）213229/1018.3)10(1010100ms J S W S ⨯=⨯⨯⨯=∆=--πτ （3）s m J c S w 25813/1006.11031018.3⨯=⨯⨯== （4）213/1018.3ms J S I ⨯==2-2 以单色光照射到相距为0.2mm 的双缝上，双缝与屏幕的垂直距离为1m 。
（1） 从第一级明纹到同侧旁第四级明纹间的距离为7.5mm ，求单色光的波长； （2） 若入射光的波长为6×10-7m ，求相邻两明纹间的距离。
第六章模拟光纤通信系统（4学时）一、教学目的及要求：使学生熟悉模拟光纤通信系统的组成和结构特点，重点要求他们掌握模拟光纤通信的系统调制方式、模拟基带直接光强调制光纤传输系统和副载波复用光纤传输系统结构。
二、教学重点及难点：本章重点：调制方式、模拟基带直接光强调制光纤传输系统、副载波复用光纤传输系统。
本章难点：调制方式三、教学手段：板书与多媒体课件演示相结合四、教学方法：课堂讲解、提问五、作业：课外作业：6-1 6-2 6-4 6-5六、参考资料：《光纤通信》刘增基第六章。
《光纤通信》杨祥林第八章第九章七、教学内容与教学设计：【讲授新课】（96分钟）第六章模拟光纤通信系统6.16.1.1模拟基带直接光强调制模拟基带直接光强调制(DIM)是用承载信息的模拟基带信号，直接对发射机光源(LED或LD)进行光强调制，使光源输出光功率随时间变化的波形和输入模拟基带信号的波形成比例。
6.1.2模拟间接光强调制模拟间接光强调制方式是先用承载信息的模拟基带信号进行电的预调制，然后用这个预调制的电信号对光源进行光强调制(IM)。
1. 频率调制(FM)频率调制方式是先用承载信息的模拟基带信号对正弦载波进行调频，产生等幅的频率受调的正弦信号，其频率随输入的模拟基带信号的瞬时值而变化。
然后用这个正弦调频信号对光源进行光强调制，形成FMIM光纤传输系统。
2. 脉冲频率调制(PFM)脉冲频率调制方式是先用承载信息的模拟基带信号对脉冲载波进行调频，产生等幅、等宽的频率受调的脉冲信号，其脉冲频率随输入的模拟基带信号的瞬时值而变化。
然后用这个脉冲调频信号对光源进行光强调制，形成PFMIM光纤传输系统。
3. 方波频率调制(SWFM)方波频率调制方式是先用承载信息的模拟基带信号对方波进行调频，产生等幅、不等宽的方波脉冲调频信号，其方波脉冲频率随输入的模拟基带信号的幅度而变化。
然后用这个方波脉冲调频信号对光源进行光强调制，形成SWFM IM光纤传输系统。
