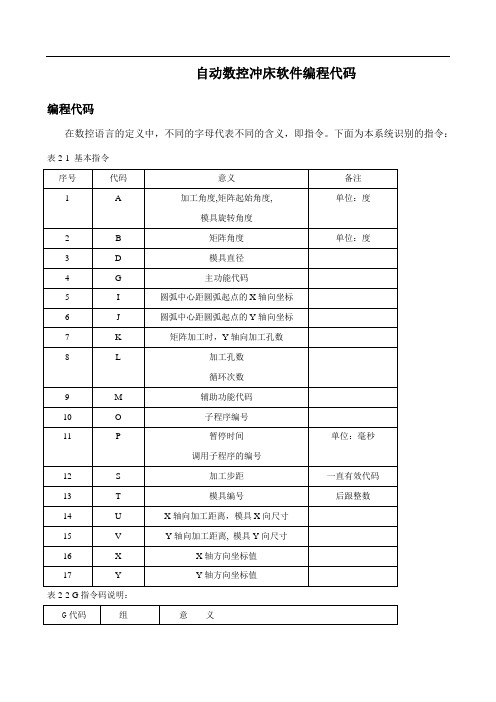

自动数控冲床软件编程代码
自动数控冲床软件编程代码
编程代码
在数控语言的定义中，不同的字母代表不同的含义，即指令。下面为本系统识别的指令：
表2-1基本指令
序号
代码
意义
备注
1
A
加工角度,矩阵起始角度,
模具旋转角度
单位：度
2
B
矩阵角度
单位：度
3
D
模具直径
4
G
主功能代码
5
I
圆弧中心距圆弧起点的X轴向坐标
6
J
圆弧中心距圆弧起点的Y轴向坐标
A
矩阵冲压，偶数行比奇数行孔数少一个
G63
A
矩阵冲压，下一行比上一行递减一个
G64
A
矩阵每行的偶数向右移动X轴向步距的一半对齐
G65
A
矩阵每行的偶数向左移动X轴向步距的一半对齐
G78
A
程序块循环开始
G79
A
程序块循环结束
G80
A
圆形区域内矩形栅格冲孔固定循环
G81
A
多层同心圆每层孔数不变的固定循环
G82
拟合曲线无效
%
另起一行
加工板材的尺寸
青岛东和科技股份有限公司(商标：DOOHE)，2002年开始研发、设计、生产、销售冲孔机（数控冲床、数控转塔冲床、冲厚板数控冲床、汽车纵梁冲孔数控生产线）、数控送料机、数控折弯机等加工设备，是多年的高新技术企业。
G代码
组
意 义
G00
A
快速定位
G01
A
直线步冲和直线冲孔（孔数由L指定）
G02
A
圆弧步冲和圆弧冲孔（孔数由L指定） 顺时针CW
G03
A
圆弧步冲和圆弧冲孔（孔数由L指定） 逆时针CCW
编程代码
在数控语言的定义中，不同的字母代表不同的含义，即指令。下面为本系统识别的指令：
表2-1基本指令
序号
代码
意义
备注
1
A
加工角度,矩阵起始角度,
模具旋转角度
单位：度
2
B
矩阵角度
单位：度
3
D
模具直径
4
G
主功能代码
5
I
圆弧中心距圆弧起点的X轴向坐标
6
J
圆弧中心距圆弧起点的Y轴向坐标
A
矩阵冲压，偶数行比奇数行孔数少一个
G63
A
矩阵冲压，下一行比上一行递减一个
G64
A
矩阵每行的偶数向右移动X轴向步距的一半对齐
G65
A
矩阵每行的偶数向左移动X轴向步距的一半对齐
G78
A
程序块循环开始
G79
A
程序块循环结束
G80
A
圆形区域内矩形栅格冲孔固定循环
G81
A
多层同心圆每层孔数不变的固定循环
G82
拟合曲线无效
%
另起一行
加工板材的尺寸
青岛东和科技股份有限公司(商标：DOOHE)，2002年开始研发、设计、生产、销售冲孔机（数控冲床、数控转塔冲床、冲厚板数控冲床、汽车纵梁冲孔数控生产线）、数控送料机、数控折弯机等加工设备，是多年的高新技术企业。
G代码
组
意 义
G00
A
快速定位
G01
A
直线步冲和直线冲孔（孔数由L指定）
G02
A
圆弧步冲和圆弧冲孔（孔数由L指定） 顺时针CW
G03
A
圆弧步冲和圆弧冲孔（孔数由L指定） 逆时针CCW
数控冲床G代码
数控冲床G代码结束插入直线G00插入直线的取消指令这个指令结束后，返回通常的轴移动指令插入直线指令是在任意角度进行槽加工的指令请勿在其他场合使用此指令开始插入直线G01G01F_F:传送速度开始插入直线顺着传送速度F,进行插入直线的轴移动"G01"是在取消"G00"时的有效模式.插入直线指令是在任意角度进行槽加工的指令. 请勿在其他场合使用此指令.F地址不可省略"G01"与"G00"之间不可使用T/C指令暂停G04G04X_X:暂停时间具有在机械的轴移动时暂时停止的功能停止时间是在X地址范围内的“秒单位”里设定必须做为单独的模块指令夹爪定位指令G05G05I_J_K_I:夹爪1的位置(100.00<=I<=1480.00)J:夹爪2的位置(350.00<=J<=1730.00)夹爪1and夹爪2间隔(>=250.00)K:夹爪移动时的处理选择K0:材料设定K1:回避死区(同G25)K2:回避死区(同G27)请勿在G5前输入装载指令材料设定(板厚/材质代码)G06G06A_B_A:板厚.B:材质序号0:SPC(钢)1:SUS(不锈钢)2:AL(铝)请在程序开始使用"G06"模块指令性当"G06"没有设定材料,将自动设为板厚. 6.3mm/材质0:SPC（钢）卸载指令G10G10X_X:材料X方向尺寸附加L-UL的材料卸载指令输入材料的X轴方向尺寸取出材料指令G10G10X_Y_Q_M_X:材料X尺寸Y:材料Y尺寸Q:吸附近方法(0:缓冲器/1:电磁/2:缓冲器+电磁/3:夹爪)M:卸载类型前后装置类型在卸载，卸载种类可以松下的情况下指令骨架及宏接合点加工薄板加工指令G10G10X_Y_M_X:材料X尺寸Y:材料Y尺寸M:骨架制品面板积聚指令以下情况可:1)L/UL类型卸载2)卸载类型为"Tsukata"或"Ookuma".G18X_Y_I_J_P_K_P_Q_M_T_C_X:X方向冲切基准点Y:Y方向冲切基准点I:冲孔（路径）最终座标X开始到TK左端为止的距离XJ:TK吸附范围K:冲孔（路径）最终座标Y开始到TK基准位置为止的距离Y P:集积序号Q:吸附近方法(0:缓冲器,1:电磁,2:缓冲器+电磁)M:吸附列取消M代码T:模具序号C:AI角特殊G代码:G18直线距离（LAD）:G22自动移位II G25G25X_X:移动距离G25在更换夹子的时候,夹爪往Y轴方向退后一点的位置这个指令在材料端的间隙的情况下有效G25实行时的Y轴偏移由NC自动进行修正必须以单独的模式进行指令BHC G26G26I_J_K_T_C_I:圆半径J:开始角度K:个数T:模具序号C:AI角任意数等分圆周，并加工各个点的模式自动移位1G27X:移动距离进行材料夹爪.必须以单独的模式进行指令冲直线排列孔(LAA)G28G28I_J_K_T_C_I:间隔J:角K:个数T:模具序号C:AI角直线上多个等角度冲孔的加工模式。
数控冲床编程操作程序 AMADA

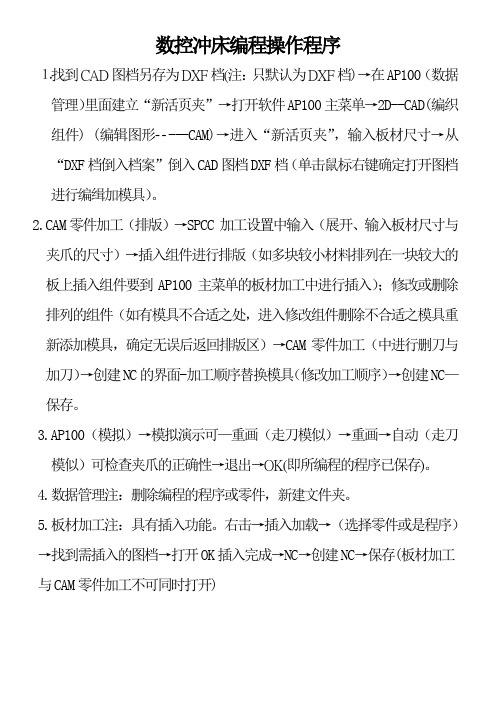

数控冲床编程操作程序
⒈找到CAD图档另存为DXF档(注：只默认为DXF档)→在AP100（数据
管理）里面建立“新活页夹”→打开软件AP100主菜单→2D--CAD(编织组件) (编辑图形---CAM)→进入“新活页夹”，输入板材尺寸→从“DXF档倒入档案”倒入CAD图档DXF档（单击鼠标右键确定打开图档进行编缉加模具）。
2.CAM零件加工（排版）→SPCC 加工设置中输入（展开、输入板材尺寸与夹爪的尺寸）→插入组件进行排版（如多块较小材料排列在一块较大的板上插入组件要到AP100主菜单的板材加工中进行插入）；修改或删除排列的组件（如有模具不合适之处，进入修改组件删除不合适之模具重新添加模具，确定无误后返回排版区）→CAM零件加工（中进行删刀与加刀）→创建NC的界面-加工顺序替换模具（修改加工顺序）→创建NC—保存。
3.AP100（模拟）→模拟演示可—重画（走刀模似）→重画→自动（走刀
模似）可检查夹爪的正确性→退出→OK(即所编程的程序已保存)。
4.数据管理注：删除编程的程序或零件，新建文件夹。
5.板材加工注：具有插入功能。
右击→插入加载→（选择零件或是程序）→找到需插入的图档→打开OK插入完成→NC→创建NC→保存(板材加工与CAM零件加工不可同时打开)。
通快数控冲床编程手册
4. 特征数据块 特征数据块就是很多特征说明程序块组成的 块。特征数据块的参数按顺序分配给以前列出 的特征说明程序块。一特征数据块中的数据项 数因此就必须与特征说明程序块数目相符。 例 DA，‘ SHL-1 ’,1697.500,500
完整文件/NC 编程
4
注释
注意：在第 2 点内，首先说明数据的全部形式(特征说 明程序块)，然后它们在第 4 点中列出。(特征数据块)。 几个表程序块可以一个接一个列出。特征文件的结尾 应由一明显结束码来标明： 例：END_SHEET_LOAD
注意：字符“ LF ”不需写上去，它换行时自动加上。
程序块中各字的次序是由编程表来定的。为了使块的 安排更清楚，块中字和字之间可以放上空格。
N200 G01 X320.5 Y32 F12000 LF
块号
字
块结尾
程序字 单个指令称为字。
一个字由地址字母和一数字符顺序组成，地址(例如：X， Y， G， M 等)说明资料意义或存储地点。数目字符顺序 说出存储内容。
,,’min’,Z
MM,AT,1 160, 1,1,,‘ Comment’
,,”,T
MM,AT,1 170, 1,1,,‘ Flag automated’
,,’Bool’,Z
MM,AT,1 180, 1,1,,‘ Flag ToPsxxx-Program’
,,’Bool’,Z
C
ZA,DA,1
DA,‘TC2000’,1,’Bo Type3’,1,’Trumpf’,’1997,’USER’,
3.3 块的选择性压制
定义
不必在每次程序运行时执行的程序块可以除去。 应除去的程序块在块号前加以标扦 “ / ”(斜杠)。 几个程序块可以连续除去。除去的程序块中的指令 就不执行，程序继续走到下一(未除去的)程序块。
完整文件/NC 编程
4
注释
注意：在第 2 点内，首先说明数据的全部形式(特征说 明程序块)，然后它们在第 4 点中列出。(特征数据块)。 几个表程序块可以一个接一个列出。特征文件的结尾 应由一明显结束码来标明： 例：END_SHEET_LOAD
注意：字符“ LF ”不需写上去，它换行时自动加上。
程序块中各字的次序是由编程表来定的。为了使块的 安排更清楚，块中字和字之间可以放上空格。
N200 G01 X320.5 Y32 F12000 LF
块号
字
块结尾
程序字 单个指令称为字。
一个字由地址字母和一数字符顺序组成，地址(例如：X， Y， G， M 等)说明资料意义或存储地点。数目字符顺序 说出存储内容。
,,’min’,Z
MM,AT,1 160, 1,1,,‘ Comment’
,,”,T
MM,AT,1 170, 1,1,,‘ Flag automated’
,,’Bool’,Z
MM,AT,1 180, 1,1,,‘ Flag ToPsxxx-Program’
,,’Bool’,Z
C
ZA,DA,1
DA,‘TC2000’,1,’Bo Type3’,1,’Trumpf’,’1997,’USER’,
3.3 块的选择性压制
定义
不必在每次程序运行时执行的程序块可以除去。 应除去的程序块在块号前加以标扦 “ / ”(斜杠)。 几个程序块可以连续除去。除去的程序块中的指令 就不执行，程序继续走到下一(未除去的)程序块。
数控冲床编程手册(PDF 113页)
确认使用模具 模具位置编号
请确认加工所必要的模具、的规格而不同。 当大直径模具占用的位置不够时，在运行中途换模不如采用步冲、补充冲切加工等方法 会更有效率。 位置分配图，请参考《模具手册》的《模具位置排列》。
决定加工顺序
在考虑缩短加工时间及保持精度的同时，请决定加工位置的顺序。顺序决定后，在图纸上 编号分色，会变得很清楚。 备 注
5
决定工件夹钳位置
●各工件夹钳间隔，请尽量大。 ●请确认死点。 （请参考第 4 章《运行》之《中断运行和重新启动》之《过载检知功能为“ＯＮ”时》） ● 当使用成形或变形了的材料时，在调位时，请确认工件夹钳是否真能再次夹好工件（确 认工件夹钳夹得是否牢靠）。 备 注
●在编程时，为了防止工件夹钳进入死点，请使用如下方法。 ·将整个加工形状旋转 180°夹住相反的一端。 ·变更工件夹钳的位置（间隔）。 ·变更模具的转塔位置。 ·使用重定位功能。 ·设夹钳费。
5 5 5 10 11 11 11 16 17 17 18 18 19 20 21 21 22 23 24 25 25 26 27 28 28 29 31 34 35 36 39 41
直线冲切 “Ｋ”的扩张
Ｇ67：矩形 Ｇ68：步冲圆弧
2
Ｇ69：步冲-线 Ｇ78：冲切-圆弧 Ｇ79：冲切-线 Ｇ93：坐标偏置－１ Ｇ94：坐标偏置－２ 辅助功能 Ｍ00：程序停止 Ｍ01：任选功能停止 Ｍ08：冲切结束延迟开始 Ｍ09：冲切结束延迟结束 Ｍ80：工件导向器“开”（可选） Ｍ81：工件导向器“闭”（可选） Ｍ690：气吹开始（可选） Ｍ691：气吹取消（可选） Ｍ692：冲切上升开始 Ｍ693：冲切上升取消 Ｍ681～683：冲切速度 Ｍ686：冲切速度取消 Ｍ120：软方式 Ｍ121：软方式取消 冲切模式读出功能 Ｍ13：冲切模式取消 Ｍ500、Ｍ501：冲切模式 Ｍ696：ＮＥＸ模具指令 Ｍ697：ＮＥＸ模具指令取消 Ｍ12：步冲模式 Ｍ510～559，800～999：成形模式 Ｍ560～569：刻印模式 Ｍ502～505，570～575：半冲切模式 Ｍ506～509：剪切模式 重定位功能 Ｇ27：重定位Ⅰ Ｇ25：重定位Ⅱ 加工模式存储，读出功能 Ａ、Ｂ代码：加工模式存储，读出功能
数控冲床编程教程
一、G代码1．G90 绝对尺寸2．G91 相对尺寸3．G02 圆弧顺时针插补4．G00 快速直线插补快速移动5．G03 圆弧逆时针插补6．G01 直线插补7．G04 Fx 延时x秒程序延时8．G580 绝对偏移9．G590 相对偏移10G601 在精确准停处改变程序11G602 在近似准停处改变程序12二、M代码M00 程序暂停M01 程序有条件暂停M80 读取冲头位置1．M02 程序结束2．M30 程序结束3．M44 冲头预压4．M45 取消冲头预压5．M25 冲压6．M20 取消冲压7．M10 再定位下8．M11 夹钳松9．M12 夹钳夹紧10．M13 再定位上11．M17 子程序结束并返回12．M46 冲头下压13．M47 冲头抬起三、R参数1．R101 板材X方向的长度2．R102 板材Y方向的长度3．R103 板材的厚度4．R104 板材的类型5．R105 滚筋深度6．R100 使用再定位是夹钳X方向移动的距离7．R41 使用再定位时Y方向退的距离8．R42 使用再定位时Y方向进的距离9．R147 冲头冲压下死点所对应的值10．R146 冲头冲压的行程R147冲头冲压下死点11．R149 冲头预压点所对应的值12．R31 成型加工时冲头在下死点停留的时间四、其他指令1．F60000 进给速率为每分钟60米2．N 后面跟的是程序段序号3．TOOL 该指令后面跟的是所选用的工位号4．LP 普通冲压所调用的子程序5．LP1 成型冲压所调用的子程序6．LF 滚筋所调用的子程序7．L99 回参考点子程序8．L100 再定位子程序9．LT1（301）1（301）号旋转工位角度补偿子程序10．LT14（314）14（314）号旋转工位角度补偿子程序11．LACC 轴加速度计算子程序12．SPP= 后面所跟的为相邻两次冲压的步距13．SPP=0 取消步距14．GOTOF 向前跳转15．GOTOB 向后跳转五、典型程序N10 F75000 进给速率为每分钟75米N20 R103=1 板厚1毫米N30 LP 普通冲压子程序N40 BB: 程序段名称N50 G90 G01 X1000 Y1000 TOOL1 直线插补到绝对位置（1000，1000）并调用1号工位N60 LT1 1号旋转工位角度补偿子程序N70 X1000 Y1000 C90 M44 M25 1号工位旋转90度预压、冲压N80 G91 X-500 SPP=50 X方向坐标从1000开始每隔50冲压一次总行程为500N90 Y-50 Y方向坐标向负方向减少50冲压一次N100 SPP=0 取消步距N120 M20 取消冲压N130 M45 取消预压N140 G90 G01 X800 Y800 TOOL8 M44 M25 直线插补到绝对位置（800，800）换8号工位预压、冲压N170 M45 取消预压N180 M20 取消冲压N190 G90 G01 X150 Y200 TOOL14 直线插补到绝对位置（150，200）并换14号旋转工位N200 LT14 调用14号旋转工位角度补偿计算子程序N210 X150 Y200 C45 M44 M25 用14号旋转工位45度方向在（150，200）的位置预压、冲压N320 M45 取消预压N330 M20 取消冲压N1580 G91 C360 旋转工位在原有的角度基础上逆时针旋转360度N1590 G4 F1 等待1秒N1600 G91 C-360 旋转工位在原有的角度基础上顺时针旋转360度N1910 GOTOB BB 向后跳转到以BB为程序段名的程序段上N1920 M02 程序结束。
数控冲床编程
数冲知识数控冲床是按照事先编制好的加工程序，自动地对板料进行冲裁加工的设备。
理想的加工程序不仅应能保证加工出符合设计要求的合格零件，同时也应能使数控冲床得到合理的应用并使其性能得到充分的发挥。
进行数控程序设计时，无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，然后拟定加工方案、制定正确合理的加工工艺过程，还要选择合适的模具及加工速度。
在数控程序的设计中，更应注意一些程序设计的工艺方法。
如果忽视了一些工艺细节问题，有时即使加工程序是正确的，但由于程序的工艺方法不合理，也根本无法加工出合格的零件，更有甚者，会造成机床的报警及损害。
下面就数控冲程序设计中常见的问题进行剖析，并针对具体问题给出相应的解决办法。
一、数控冲裁程序设计工艺过程分析1、选择合适的编程基准数控冲床在加工中，都是以机床的原点为定位基准的，一般情况下，也是以这个基准为编程基准。
但是有时选择合适的编程基准，可以大大降低程序设计中的数值计算，减少程序段和编程工作量，增加程序的可读性及可修改性，减少程序设计中的错误。
编程基准可以选择在零件或机床的任何位置，但必须与零件的定位基准有确定的关系。
为了保证加工精度，减少程序设计中的计算量，编程基准应尽量选择在设计基准或工艺基准上。
例如，图1中的O点是机床原点，对于这个零件，如果将编程基准置于Oa点，由于此零件的多数型孔以Y方向对称，那么Y方向坐标尺寸的计算将变得非常简单，而且如果Y方向的展开尺寸有变化时，程序的修改也比较容易，只需再次确定Oa点的位置即可完成程序的修改。
2、工序最大限度集中为了充分发挥数控机床的优势，提高生产效率和保证加工质量，在数控冲床加工编程中应遵循工序最大限度集中的原则，即零件在一次装夹中，力求完成本台数控机床所能加工的全部型孔及外形的加工，防止出现重复定位误差。
对于有些必须重复定位的零件，也应充分考虑重复定位的方法，而且在出现重复定位的情况下，也应使有相关尺寸的孔尽量在一次加工定位中能够完成，如图1中8-Ф6.0及方孔(120mm×80mm)等。
机械制造专业赛课数控冲床操作与编程
机械制造专业赛课数控冲床操作与编程近年来，随着工业自动化的快速发展，数控冲床在机械制造中的应用越来越广泛。
作为机械制造专业的学生，掌握数控冲床的操作与编程技术显得尤为重要。
本文将就机械制造专业赛课数控冲床操作与编程进行探讨。
一、控冲床的操作流程首先，学习数控冲床操作之前，我们应该了解它的基本组成部分。
数控冲床包括机床本体、机床控制系统和工装夹具三个主要部分。
机床操作流程一般包括以下几个步骤：1. 机床开机准备：插上电源，确保机床各部件正常工作；2. 导入零点坐标：根据工件图纸，输入所需的坐标信息；3. 夹紧工件：将要加工的工件安装在工装夹具上，并进行固定；4. 编写加工程序：通过数控编程软件输入加工程序，包括冲床行程、冲头轨迹等；5. 调试机床：运行程序前，需进行空运行和手动调试，确保加工精度；6. 开始自动运行：将机床调整至自动运行状态，开始加工工件；7. 加工结束：加工完成后，将机床切换至手动模式，进行清洁和维护。
二、数控冲床编程技术数控冲床编程是制定加工工件路径和指令的过程。
良好的编程能力对于高效、精确的加工非常关键。
以下是数控冲床编程技术的几个方面：1. 零点坐标系的确定：零点坐标系是决定工件加工位置的基准。
在编程时，需要根据工件图纸确定坐标系的原点和方向。
2. 加工路径规划：根据工件形状和加工顺序，规划冲头路径。
要注意路径的合理性和避免冲突。
3. 周期时间控制：通过编程设定冲床的进给速度、冲击频率等参数，控制工件的加工速度和质量。
4. 刀具选择：根据不同材料和工件形状，合理选择刀具类型和规格。
5. 编程调试：编写完程序后，应进行测试和调试，确保程序的正确性和可靠性。
三、数控冲床操作与编程的注意事项1. 安全第一：在操作数控冲床时，要时刻关注安全问题。
遵守相关操作规程和安全操作规范，注意个人防护。
2. 学习软件技术：数控冲床编程需要应用专业的软件，因此需要学习掌握相关软件的使用技能。
在编程前，要对软件进行充分了解。
第七章数控冲床编程
冲制任意方向长方形槽
第七章 数控冲床编程
7.圆弧形槽的冲制
指令格式：G68 I__J__K__P__Q__。各参数含义见图。 其中，I—圆弧半径R，取正值。
J—最初冲压点X轴所成角度，逆时针为正，顺时针为负。 K—圆弧形槽的圆心角，正值沿逆时针方向冲切，负值沿 顺时针方向冲切。 P—冲模直径，取正值沿圆弧外侧冲切，取负值沿圆弧内 侧冲切。若为0，则冲模中心落在指定的半径为I的圆弧上进行
第七章 数控冲床编程
4.圆弧上等距孔的循环
以当前位置或G72指定的点为圆心，在半径为I的圆弧上， 以与X轴成角度J的点为冲压起始点，冲制K个角度间距为P的孔。 指令格式：G29 I J P K T××× I：圆弧半径，为正数。 J：冲压起始点的角度，逆时针方向为正，顺时针方向为负。 P：角度间距，为正值时按逆时针方向进行，为负值时按顺 时针方向进行。 K：冲孔个数。
TANG(FAchse,LAchse1,LAchse2,Koppel,KS,Opt) ； 切 向 耦 合 的定义 TANGON(FAchse,Winkel, Dist, Winkeltol)；接通切向控制 TANGOF(FAchse) ； 关闭切向控制 TLIFT(FAchse)； 在轮廓拐角处插入中间程序段 TANGDEL(FAchse)； 删除切向耦合
J：角度，逆时针方向为正，顺时针方向为负。
P：冲模长度(直线方向的长度)。 Q：冲模宽度(与直线成90º 方向的宽度)。
P和Q的符号必须相同。P=Q时可省略Q。
第七章 数控冲床编程
如图所示长方形槽的冲压加工指令为：
G72 G90 X350.0Y210.0；
G66 1120.OJ45.0P30.OQ20.OT210；
K个将圆周等分的孔。
数控冲床G代码
数控冲床G代码数控冲床是一种高精度、高效率的加工设备，它可以用于制造各种形状的零部件。
数控冲床的加工过程需要使用数控编程语言，其中最重要的就是G代码。
本文将着重介绍数控冲床G代码的概念、语法规则及其使用方法。
一、数控冲床G代码的概念G代码是数控编程语言中用于控制加工轴的指令代码，它是数控冲床加工过程中不可或缺的一部分。
数控冲床G代码通过程序控制工具刀具在运动过程中沿着特定的路径、速度、切削方式等参数加工工件的过程。
数控冲床G代码是一种类似于机器语言的指令代码，它通过特定的语法规则进行编写，最终生成数控程序并发送给数控冲床进行加工操作。
常见的数控冲床G代码有G00、G01、G02、G03、G04、G28等。
二、数控冲床G代码的语法规则1.代码组成数控冲床G代码由字母G和数字组成，其中，字母G用于定义动作或功能，数字表示该动作或功能的参数。
例如，G01表示线性插补，G02表示圆弧插补，G28表示回零操作。
2.代码格式数控冲床G代码的格式一般为：“G代码编号+参数值”，其中，“+”表示连接符号，参数值可以是整数或小数，例如，“G01 X100 Y50”表示进行线性插补，X轴坐标为100，Y轴坐标为50。
3.坐标系坐标系是数控冲床加工过程中非常重要的概念，通常有绝对坐标系和相对坐标系两种。
绝对坐标系表示的是工件相对于床台的绝对位置，在加工过程中任何时刻不会发生变化；相对坐标系表示的是工件相对于上一次命令的位置的差值。
4.圆弧插补数控冲床加工过程中，经常需要进行圆弧插补操作，其代码格式为：“G02/G03 X Y I J”，其中，G02表示顺时针方向插补，G03表示逆时针方向插补；X、Y分别表示终点坐标；I、J表示圆弧的圆心偏移量。
5.多重指令在一个程序中，可以包含多个G代码指令，每个指令之间用“；”隔开，例如：“G01 X100 Y50；G02 X120 Y70 I10 J10”。
数控冲床根据程序的先后顺序一步一步地进行加工操作，按照程序中的G代码进行加工运动。
