UDC中华人民共和国行业标准JGJ94-2008建筑桩基技术规范Technical Code for Building Pile Foundations2 0 0 8北京前言本规范是根据建设部建标[2003]104号文的要求，由中国建筑科学研究院会同有关设计、勘察、施工、研究和教学单位，对《建筑桩基技术规范》JGJ94-94修订而成。

在修订过程中，开展了专题研究，进行了广泛的调查分析，总结了近年来我国桩基础设计、施工经验，吸纳了该领域新的科研成果，以多种方式广泛征求了全国有关单位的意见，并进行了试设计，对主要问题进行了反复修改，最后经审查定稿。

本规范主要技术内容有：桩基基本设计规定、桩基构造、桩基承载力极限状态和正常使用极限状态计算或验算、桩基施工、桩基工程质量检查和验收及有关附录。

本规范修订增加的内容主要有：减少差异沉降和承台内力的变刚度调平设计；桩基耐久性规定；后注浆灌注桩承载力计算与施工工艺；软土地基减沉复合疏桩基础设计；考虑桩径因素的Mindlin解计算单桩、单排桩和疏桩基础沉降；抗压桩与抗拔桩桩身承载力计算；长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工方法；预应力混凝土空心桩承载力计算与沉桩等。

调整的主要内容有：基桩和复合基桩承载力设计取值与计算；单桩侧阻力和端阻力经验参数；嵌岩桩嵌岩段侧阻和端阻综合系数；等效作用分层总和法计算桩基沉降经验系数；钻孔灌注桩孔底沉渣厚度控制标准等。

本规范由建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。

本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30号；邮编：100013）。

本规范参编单位：北京市勘察设计研究院、现代设计集团华东建筑设计研究院有限公司、上海岩土工程勘察设计研究院、天津大学、福建省建筑科学研究院、中冶集团建筑研究总院、机械工业勘察设计研究院、中国建筑东北设计院、广东省建筑科学研究院、北京筑都方圆建筑设计有限公司、广州大学。

附录D Boussinesq解的附加应力系数α、平均附加应力系数αD.0.1 矩形面积上均布荷载下角点的附加应力系数α、平均附加应力系数α应按表D.0.1-1、D.0.1-2确定。

注：a——矩形均布荷载长度（m）；b——矩形均布荷载宽度（m）；z——计算点离桩端平面垂直距离（m）。

续表
D.0.2 矩形面积上三角形分布荷载下角点的附加应力系数α、平均附加应力系数α
表D.0.2 矩形面积上三角形分布荷载作用下的附加应力系数α与平均附加应力系数α
100
101
102
D.0.3 圆形面积上均布荷载下角点的附加应力系数α、平均附加应力系数α应按表D.0.3确定。

表D.0.3-1 ()d圆形面积上均布荷载作用下中点的附加应力系数α与平均附加应力系数α
103
104
105
D.0.4 圆形面积上三角形分布荷载下角点的附加应力系数α、平均附加应力系数α应按表D.0.4确定。

表D.0.4圆形面积上三角形分布荷载作用下边点的
附加应力系数α与平均附加应力系数α。

《建筑桩基技术规范》JGJ94-2008灌注桩：4.1.2桩身混凝土及混凝土保护层厚度应符合下列要求：1.桩身混凝土强度等级不得小于C25，混凝土预制桩尖强度等级不得小于C30。

2.灌注桩主筋的混凝土保护层厚度不应小于35mm，水下灌注桩的主筋混凝土保护层不得小于50mm。

6.1.4成桩机械必须经鉴定合格，不得使用不合格机械。

6.2.6粗骨料可选用碎石，其骨料粒径不得大于钢筋间距最小净距的三分之一。

6.2.7检查成孔质量合格后应尽快灌注混凝土，直径大于1000mm或单桩混凝土量超过25立方米的桩，每根桩桩身混凝土应留1组试件：直径大于1000mm的桩或单桩混凝土量不超过25立方米的桩，每个灌注台班不得少于1组：每组试件应留3件。

6.3.2泥浆护壁应符合下列规定：1.施工期间护筒内的泥浆面应高出地下水位1000mm以上，在受水位涨落影响时，泥浆面应高出最高水位1500mm以上；2.在清孔过程中，应不断置换泥浆，直至浇注水下混凝土；3.浇注混凝土前，孔底500mm以内的泥浆比重应小于1,。

25：含砂率不得大于8%；粘度不得大于28s；4.在容易产生泥浆渗漏的土层中应采用维持孔壁稳定的措施。

6.3.9钻孔达到设计深度灌注混凝土之前，孔底沉渣厚度指标应符合下列规定：1.对端承型桩，不应大于50mm2.对摩擦型桩，不应大于100mm3.对抗拔、抗水平力桩，不应大于200mm6.3.26钢筋笼吊装完毕后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检查，合格后应立即灌注混凝土。

6.3.27水下灌注的混凝土应符合下列规定：1.水下灌注混凝土必须具备良好的和易性，配合比应通过试验确定；坍落度宜180—220mm；水泥用量不应少于360kg每立方（当掺入粉煤灰时水泥用量可不受此限）；2.水下灌注混凝土的含砂率宜为40%—50%，并宜选用中粗砂；粗骨料的最大粒径应小于40mm；3.水下灌注混凝土宜掺外加剂。

Ⅰ总则1.0.1～1.0.3桩基的设计与施工要实现安全适用、技术先进、经济合理、确保质量、保护环境的目标，应综合考虑下列诸因素，把握相关技术要点。

1地质条件。

建设场地的工程地质和水文地质条件，包括地层分布特征和土性、地下水赋存状态与水质等，是选择桩型、成桩工艺、桩端持力层及抗浮设计等的关键因素。

因此，场地勘察做到完整可靠，设计和施工者对于勘察资料做出正确解析和应用均至关重要。

2上部结构类型、使用功能与荷载特征。

不同的上部结构类型对于抵抗或适应桩基差异沉降的性能不同，如剪力墙结构抵抗差异沉降的能力优于框架、框架－剪力墙、框架－核心筒结构；排架结构适应差异沉降的性能优于框架、框架－剪力墙、框架－核心筒结构。

建筑物使用功能的特殊性和重要性是决定桩基设计等级的依据之一；荷载大小与分布是确定桩型、桩的几何参数与布桩所应考虑的主要因素。

地震作用在一定条件下制约桩的设计。

3施工技术条件与环境。

桩型与成桩工艺的优选，在综合考虑地质条件、单桩承载力要求前提下，尚应考虑成桩设备与技术的既有条件，力求既先进且实际可行、质量可靠；成桩过程产生的噪声、振动、泥浆、挤土效应等对于环境的影响应作为选择成桩工艺的重要因素。

4注重概念设计。

桩基概念设计的内涵是指综合上述诸因素制定该工程桩基设计的总体构思。

包括桩型、成桩工艺、桩端持力层、桩径、桩长、单桩承载力、布桩、承台形式、是否设置后浇带等，它是施工图设计的基础。

概念设计应在规范框架内，考虑桩、土、承台、上部结构相互作用对于承载力和变形的影响，既满足荷载与抗力的整体平衡，又兼顾荷载与抗力的局部平衡，以优化桩型选择和布桩为重点，力求减小差异变形，降低承台内力和上部结构次内力，实现节约资源、增强可靠性和耐久性。

可以说，概念设计是桩基设计的核心。

2 术语、符号2.1 术语术语以《建筑桩基技术规范》JGJ94—94为基础，根据本规范内容，作了相应的增补、修订和删节；增加了减沉复合疏桩基础、变刚度调平设计、承台效应系数、灌注桩后注浆、桩基等效沉降系数。

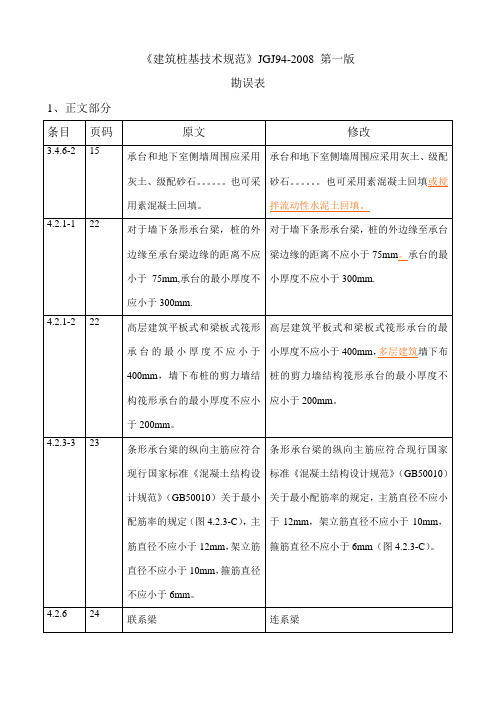

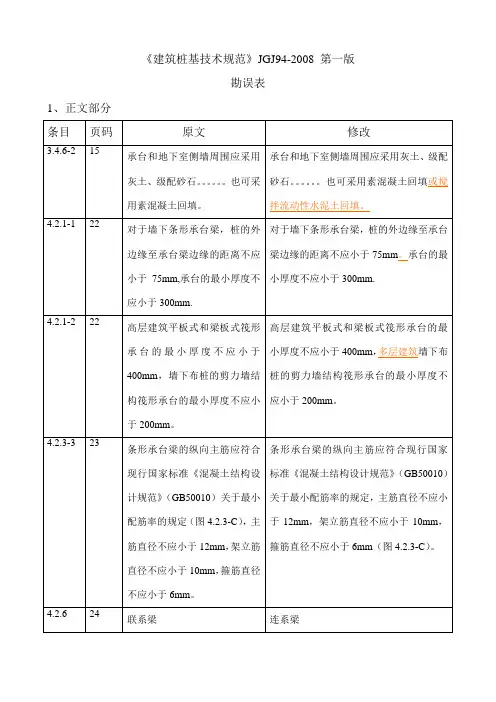

《建筑桩基技术规范》JGJ94‐2008第一版勘误表1．正文部分页码 条目 原文勘误153.4.6‐2承台和地下室侧墙周围应采用灰土、级配砂石、压实性较好的素土回填，并分层夯实，也可采用素混凝土回填；承台和地下室侧墙周围应采用灰土、级配砂石、压实性较好的素土回填，并分层夯实，也可采用素混凝土或搅拌流动性水泥土回填；22 4.2.1‐1对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm，承台的最小厚度不应小于300mm。

对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm 。

承台的最小厚度不应小于300mm。

22 4.2.1‐2高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm，墙下布桩的剪力墙结构筏形承台的最小厚度不应小于200mm。

高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm，多层建筑墙下布桩筏形承台的最小厚度不应小于200mm。

23 4.2.3‐3条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定（图 4.2.3‐c ），主筋直径不应小于12mm ，架立筋直径不应小于10mm ，箍筋直径不应小于6mm 。

条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定，主筋直径不应小于12mm ，架立筋直径不应小于10mm ，箍筋直径不应小于6mm （图4.2.3‐c ）。

24 4.2.6 联系梁连系梁295.2.5承台计算域面积对于柱下……围成的面积，按条形承台计算……承台计算域面积，对于柱下……围成的面积，按单排桩条形承台计算……31 5.3.32sk p ——桩端……折减后，再计算sk p ；2sk p ——桩端……折减后，再按式5.3.3‐2、式5.3.3‐3计算sk p ；表5.3.3‐2 sk p （MPa ）2sk p （MPa ）37 5.3.6顺第5行 对于扩底桩变截面以上2d 长度范围内不计侧阻力；对于扩底桩的扩大头斜面及变截面以上2d 长度范围内不计侧阻力； 395.3.8当d h b /<5时，d h b p /16.0=λ(5.3.8‐2)当d h b /≥5时，8.0=p λ(5.3.8‐3)当1/d h b <5时，1/16.0d h b p =λ(5.3.8‐2) 当1/d h b ≥5时，8.0=p λ(5.3.8‐3)2．条文说明部分新增勘误。

《建筑桩基技术规范》JGJ94-2008第一版勘误表1．正文部分页码 条目 原文勘误153.4.6-2承台和地下室侧墙周围应采用灰土、级配砂石、压实性较好的素土回填，并分层夯实，也可采用素混凝土回填；承台和地下室侧墙周围应采用灰土、级配砂石、压实性较好的素土回填，并分层夯实，也可采用素混凝土或搅拌流动性水泥土回填；22 4.2.1-1对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm ，承台的最小厚度不应小于300mm 。

对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm 。

承台的最小厚度不应小于300mm 。

22 4.2.1-2高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm ，墙下布桩的剪力墙结构筏形承台的最小厚度不应小于200mm 。

高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm ，多层建筑墙下布桩筏形承台的最小厚度不应小于200mm 。

23 4.2.3-3条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定（图 4.2.3-c ），主筋直径不应小于12mm ，架立筋直径不应小于10mm ，箍筋直径不应小于6mm 。

条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定，主筋直径不应小于12mm ，架立筋直径不应小于10mm ，箍筋直径不应小于6mm （图4.2.3-c ）。

24 4.2.6 联系梁连系梁295.2.5承台计算域面积对于柱下……围成的面积，按条形承台计算……承台计算域面积，对于柱下……围成的面积，按单排桩条形承台计算……31 5.3.32sk p ——桩端……折减后，再计算skp ；2sk p ——桩端……折减后，再按式5.3.3-2、式5.3.3-3计算skp ；表5.3.3-2 skp （MPa ）2sk p （MPa ）37 5.3.6顺第5行 对于扩底桩变截面以上2d 长度范围内不计侧阻力； 对于扩底桩的扩大头斜面及变截面以上2d 长度范围内不计侧阻力；395.3.8当d h b /<5时，d h b p /16.0=λ (5.3.8-2) 当d h b /≥5时，8.0=p λ (5.3.8-3)当1/d h b <5时，1/16.0d h b p =λ(5.3.8-2) 当1/d h b ≥5时，8.0=p λ(5.3.8-3)2．条文说明部分41表5.3.10注：干作业钻、挖孔桩，pβ按表列值乘以小于 1.0的折减系数。

UDC中华人民共和国行业标准JGJ94-2008建筑桩基技术规范Technical Code for Building Pile Foundations2 0 0 8北京前言本规范是根据建设部建标[2003]104号文的要求，由中国建筑科学研究院会同有关设计、勘察、施工、研究和教学单位，对《建筑桩基技术规范》JGJ94-94修订而成。

在修订过程中，开展了专题研究，进行了广泛的调查分析，总结了近年来我国桩基础设计、施工经验，吸纳了该领域新的科研成果，以多种方式广泛征求了全国有关单位的意见，并进行了试设计，对主要问题进行了反复修改，最后经审查定稿。

本规范主要技术内容有：桩基基本设计规定、桩基构造、桩基承载力极限状态和正常使用极限状态计算或验算、桩基施工、桩基工程质量检查和验收及有关附录。

本规范修订增加的内容主要有：减少差异沉降和承台内力的变刚度调平设计；桩基耐久性规定；后注浆灌注桩承载力计算与施工工艺；软土地基减沉复合疏桩基础设计；考虑桩径因素的Mindlin解计算单桩、单排桩和疏桩基础沉降；抗压桩与抗拔桩桩身承载力计算；长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工方法；预应力混凝土空心桩承载力计算与沉桩等。

调整的主要内容有：基桩和复合基桩承载力设计取值与计算；单桩侧阻力和端阻力经验参数；嵌岩桩嵌岩段侧阻和端阻综合系数；等效作用分层总和法计算桩基沉降经验系数；钻孔灌注桩孔底沉渣厚度控制标准等。

本规范由建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。

本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30号；邮编：100013）。

本规范参编单位：北京市勘察设计研究院、现代设计集团华东建筑设计研究院有限公司、上海岩土工程勘察设计研究院、天津大学、福建省建筑科学研究院、中冶集团建筑研究总院、机械工业勘察设计研究院、中国建筑东北设计院、广东省建筑科学研究院、北京筑都方圆建筑设计有限公司、广州大学。

桩基沉降计算（13轴交L~G轴 8-CT2G）执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》《建筑桩基技术规范》(JGJ 94-2008), 本文简称《桩基规范》-----------------------------------------------------------------------1. 设计资料1.1 桩平面布置图1.2 已知条件(1) 桩参数桩身材料与施工工艺泥浆护壁钻(冲)孔桩桩身混凝土强度等级 C30承载力性状端承摩擦桩截面形状圆形直径(mm) 1600桩长(m) 30.000(2) 计算内容参数(3) 土层参数(m)高(m)(kN/m3)(kN/m3)(MPa)征值(kPa)1.3 计算内容2 计算过程及计算结果2.1 沉降计算方法根据《桩基规范》5.5.6及5.5.14单排桩，应按明德林法计算2.2 计算附加压力(1) 承台底应力承台底面积 : A = 2.200×6.200 = 13.640(m2)承台底埋深 : h = 5.350(m)承台及承台以上土重 : G = γ×h×A = 12.000×5.350×13.640 = 875.688(kN)承台底自重应力 : σc0 = 71.955(kPa)承台底应力 : σ = (N+G)/A = (15183.000+875.688)/13.640 = 1177.323(kPa)(2) 承台底均布压力地基承载力特征值 : f ak = 300.000(kPa) (《桩基规范》5.2.5)承台底均布压力 : P c = ηc×f ak = 0.180×300.000 = 54.000(kPa)(3) 桩顶附加荷载桩身截面积 A p = 2.011(m2)承台净面积 : A净 = A - n×A p = 13.640-2×2.011 = 9.619(m2)各桩桩顶荷载 : Q i = (σ×A-P c×A净)/n = (1177.323×13.640-54.000×9.619)/2 = 7769.637(kN) 各桩桩顶附加荷载 : Q ci = Q i-σc0×A p = 7769.637-71.955×2.011 = 7624.963(kN)2.3 沉降计算(1) 沉降计算公式根据《桩基规范》5.5.15 计算桩基沉降计算深度Z n=+z zc0.20c式中：σz——计算深度处由桩引起的附加应力，按《桩基规范》附录F 采用明德林法计算σzc——计算深度处由承台土压力引起的附加应力，按《桩基规范》附录D 采用角点法计算σc——计算深度处土的自重应力根据《桩基规范》5.5.14 计算沉降(承台底土分担荷载)=∑n=i)+zi zci z iE si= zij Q j(j I p,ij(-1jl2j= zci∑u=k1kip c,ks eeQ E c式中：s ——桩基最终沉降量(mm)m ——以沉降计算点为圆心，0.6 倍桩长为半径的水平面影响范围内的基桩数n ——沉降计算深度范围内土层的计算分层数；分层数应结合土层性质，分层厚度不应超过计算深度的0.3倍σzi——水平面影响范围内各基桩对应力计算点桩端平面以下第i 层土1/2厚度处产生的附加竖向应力之和；应力计算点应取与沉降计算点最近的桩中心点Δz i——第i计算土层厚度(m)E si——第i计算土层的压缩模量(MPa)，采用土的自重压力至土的自重压力加附加压力作用时的压缩模量Q j——第j桩在荷载效应准永久组合作用下(对于复合桩基应扣除承台底土分担荷载)，桩顶的附加荷载(kN)；当地下室埋深超过5m时，取荷载效应准永久组合作用下的总荷载为考虑回弹再压缩的等代附加荷载l j——第j桩桩长(m)A ps——桩身截面面积αj——第j桩总桩端阻力与桩顶荷载之比，近似取极限总端阻力与单桩极限承载力之比I p,ij,I s,ij——分别为第j桩的桩端阻力和桩侧阻力对计算轴线第i计算土层1/2厚度处的应力影响系数，可按《桩基规范》附录F 确定E c——桩身混凝土的弹性模量σzci——承台压力对应力计算点桩端平面以下第i计算土层1/2厚度处产生的应力；可将承台板划分为u个矩形块，可《桩基规范》附录D 采用角点法计算p c,k——第k块承台底均布压力，可按p c,k=ηc,k f ak取值，其中ηc,k为第k块承台底板的承台效应系数，按《桩基规范》表5.2.5 确定；f ak为承台底地基承载力特征值αki——第k块承台底角点处，桩端平面以下第i计算土层1/2 厚度处的附加应力系数，可按《桩基规范》附录D 确定s e——计算桩身压缩ξe——桩身压缩系数，端承型桩取1.0；摩擦型桩，当l/d≤30时，取2/3；l/d≥50时，取1/2；介于两者之间可线性插值ψ——桩基沉降计算经验系数，无当地经验时，可取1.0沉降计算点位置(x,y,z)(m) ：(0.000,0.000,-36.800)沉降计算深度z n(m) ：9.500沉降计算点附加应力(kPa) ：78.431桩端以下各压缩土层(沉降未乘系数) ：层号厚度(m) Es(Mpa) 本层沉降(mm)=============================================1 9.191 18.500 32.12 0.310 10.000 0.7=============================================∑ 9.501 32.8沉降计算点土层压缩沉降量(mm) ：16.7桩身压缩s e(mm) ：2.5沉降计算点最终沉降量(mm) ：16.7(3) 角点沉降计算点(x,y,z) 土压缩沉降(mm) 桩身压缩(mm) 最终沉降(mm) 结论 (0.000,-2.000,-6.800) 35.16 2.53 37.69 满足 (0.000,-2.000,-6.800) 35.16 2.53 37.69 满足 (0.000,2.000,-6.800) 35.16 2.53 37.69 满足 (0.000,2.000,-6.800) 35.16 2.53 37.69 满足 (0.000,2.000,-6.800) 35.16 2.53 37.69 满足(0.000,0.000,-6.800) 16.72 2.53 19.25 满足(4) 沉降计算点结果简图-----------------------------------------------------------------------【理正结构设计工具箱软件6.5PB3】计算日期: 2014-11-19 11:27:47。
