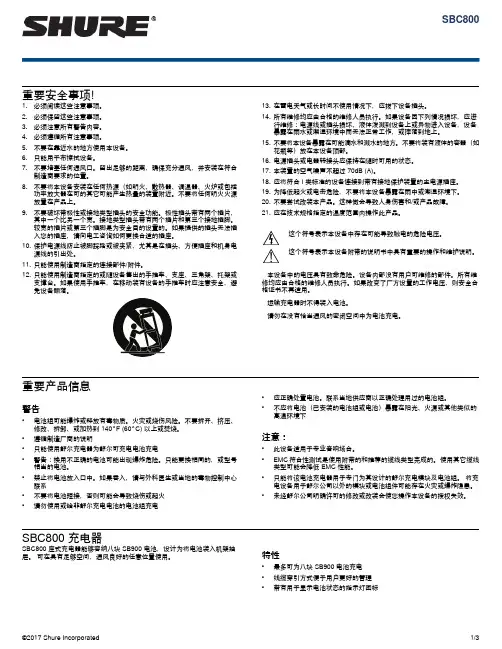

重要安全事项!1.必须阅读这些注意事项。
2.必须保留这些注意事项。
3.必须注意所有警告内容。
4.必须遵循所有注意事项。
5.不要在靠近水的地方使用本设备。
6.只能用干布擦拭设备。
7.不要堵塞任何通风口。
留出足够的距离，确保充分通风，并安装在符合制造商要求的位置。
8.不要将本设备安装在任何热源（如明火、散热器、调温器、火炉或包括功率放大器在可的其它可能产生热量的装置附近。
不要将任何明火火源放置在产品上。
9.不要破坏带极性或接地类型插头的安全功能。
极性插头带有两个插片，其中一个比另一个宽。
接地类型插头带有两个插片和第三个接地插脚。
较宽的插片或第三个插脚是为安全目的设置的。
如果提供的插头无法插入您的插座，请向电工咨询如何更换合适的插座。
10.保护电源线防止被脚踩踏或被夹紧，尤其是在插头、方便插座和机身电源线的引出处。
11.只能使用制造商指定的连接部件/附件。
12.只能使用制造商指定的或随设备售出的手推车、支座、三角架、托架或支撑台。
如果使用手推车，在移动装有设备的手推车时应注意安全，避免设备翻落。
13.在雷电天气或长时间不使用情况下，应拔下设备插头。
14.所有维修均应由合格的维修人员执行。
如果设备因下列情况损坏，应进行维修：电源线或插头损坏、液体泼溅到设备上或异物进入设备，设备暴露在雨水或潮湿环境中而无法正常工作，或摔落到地上。
15.不要将本设备暴露在可能滴水和溅水的地方。
不要将装有液体的容器（如花瓶等）放在本设备顶部。
16.电源插头或电器转接头应保持在随时可用的状态。
17.本装置的空气噪声不超过70dB(A)。
18.应将符合I类标准的设备连接到带有接地保护装置的主电源插座。
19.为降低起火或电击危险，不要将本设备暴露在雨中或潮湿环境下。
20.不要尝试改装本产品。
这样做会导致人身伤害和/或产品故障。
21.应在技术规格指定的温度范围内操作此产品。
这个符号表示本设备中存在可能导致触电的危险电压。
这个符号表示本设备附带的说明书中具有重要的操作和维护说明。
PMF553箱变智能监控装置技术及使用说明书（Ver3.3）许昌智能继电器股份有限公司XUCHANG INTELLIGENT RELAY CO.，LTD.产品一览表：PMF553箱变智能监控装置系列型号功能配置应用场合备注PMF553A 1）交流量采集：6路电压、6路电流2）开关量：22路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）通讯功能：2路RS485口，2路光纤以太网光口,传输距离不低于50公里，可组成自愈式光纤环网，支持IEC60870-5-103协议7）故障录波：记录故障点前3后5个波形应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制PMF553B 1）交流量采集：6路电压、6路电流2）开关量：48路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；4）电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）光纤通讯：2路光纤以太网口,传输距离不低于50公里，可组成自愈式光纤环网，支持IEC60870-5-103协议7）通信管理：8路RS485主站接口可接入汇流箱、逆变器等他智能设备并可完成规约转换8）故障录波：记录故障点前3后5个波形应用于光伏电站发电单元箱变信息、逆变器汇流箱信息的采集及控制分裂变低压侧双侧电流电压采集及开关的控制此装置融合了通信管理机、光纤交换机、测控保护等功能PMF553C 1）交流量采集：6路电压、6路电流2）开关量：22路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；4）电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）通讯功能：2路RS485口，1路以太网接口，提供标准MODBUS规约，方便接入综自系统7）故障录波：记录故障点前3后5个波形应用于光伏电站升压分裂变低压侧双侧电流电压采集及开关的控制目录1．装置简介 (1)2．技术指标 (2)3.型号说明 (4)4．装置硬件 (4)5．保护功能 (5)7．装置使用说明 (9)8．装置接线说明 (11)9．装运说明及注意事项 (11)10．贮存及保修 (11)11．供应成套性 (11)12．订货须知 (12)13．附图 (13)PMF553箱变智能监控装置1．装置简介PMF553箱变智能监控装置具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，同时此装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏发电子系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现升压站对光伏发电单元或风电场的远程管理和自动化监控，满足光伏电站以及风电场全面智能化、“无人值班，少人值守”的运行管理方式。

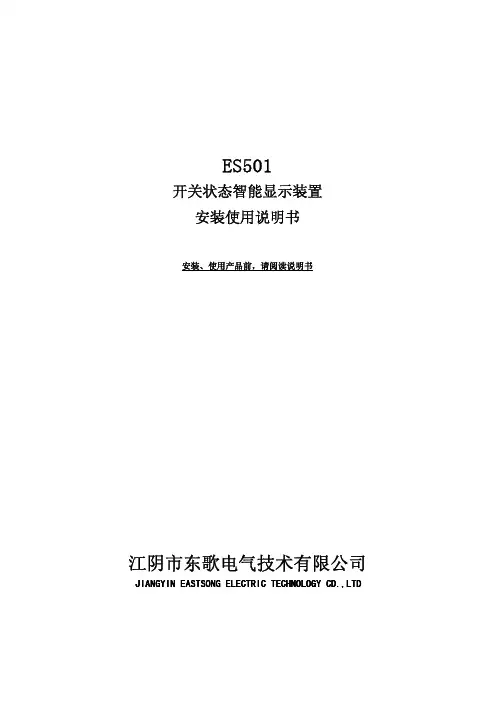

ES501开关状态智能显示装置安装使用说明书安装、使用产品前，请阅读说明书江阴市东歌电气技术有限公司JIANGYIN EASTSONG ELECTRIC TECHNOLOGY CD.,LTD一．引用标准DL/T538-2006《高压带电显示装置技术条件》二．产品概述ES501开关状态智能显示装置是根据目前中高压开关柜技术发展而开发设计的一种新型多功能、智能化动态模拟显示装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。
它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置（分、合闸状态、弹簧储能状态）、接地闸刀位置等，高压带电显示、带电闭锁及开关柜内环境温湿度的检控显示等功能于一体。
该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。
三．技术参数3.1基本参数项目技术要求工作电压AC/DC：80V~270V工作温度-5℃~50℃极限工作温度-10℃~55℃相对湿度≤93%外形尺寸200(长)*139(宽)*32(深)净重大约0.5KG（含附件）3.2温湿度默认值项目量程精度响应时间参数默认值温度参数-40℃~200℃1℃≤10S低温加热启动温度5℃温度回升加热退出温度13℃高温排风启动温度40℃温度下降退出排风温度25℃湿度参数1%~99%RH3%RH≤10S过湿加热启动湿度85%湿度下降加热退出湿度75%四.主要功能(以手车为例)4.1指示状态功能（具体编号见前面板示意图）●手车位置指示1）手车处于工作位置（工作位置触点闭合）时，手车指示红（1A、4A）灯亮；2）手车处于实验位置（实验位置触点闭合）时，行车指示绿（1B、4B）灯亮；3）手车不在柜内（工作、试验位置触点都未闭合且断路器接点全部未闭合）时，手车指示红、绿（1A、4A、1B、4B)灯都不亮；●断路器状态指示1）断路器合闸（断路器合触点闭合）时，断路器指示红（2A）灯亮；2）断路器分闸（断路器分触点闭合）时，断路器指示绿（2B）灯亮；3）断路器不在柜内（断路器合、分触点都未闭合）时，断路器指示红、绿（2A、2B）灯不亮；●接地开关位置指示1）接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红（3A）灯亮；2）接地闸刀未合闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿（3B）灯亮●弹簧储能指示1）弹簧已储能（未储能/储能触点闭合）时，储能指示红（11）灯亮；2)弹簧未储能（未储能/储能触点未闭合）时，未储能指示绿（10）灯亮；4.2三相带电指示1）高压带电显示：当A、B、C三相带电（电压≥额定相电压的15%）时，相应的A、B、C三相指示（6）灯启辉发光；2）高压带电闭锁：当A、B、C三相任意一相带电（电压≥额定相电压的65%）时，高压闭锁指示红（7）灯亮，高压解锁指示绿（8）灯熄灭，相应高压闭锁接点输出弹开；三相全不带电时，高压解锁指示绿（8）灯亮，高压闭锁指示红（7）熄灭，相应高压闭锁接点输出闭合。
Alarm managementColour graphical displayPower qualityGraphic programmingEthernet connection5 digital outputs•Pulse output kWh / kvarh •Switch output•Threshold value output •Logic output•Pulse input •Logic input•State monitoring •HT / LT switchingPeak demand management (optional)•Up to 64 switch-off stagesNetwork visualisation software • Free GridVis ®-BasicInterfaces •Ethernet•Profibus / RS485 (DSUB-9)• T FTP•N TP (time synchronisation)•S MTP (email function)• D HCP•Energy: Class 0.2S (… / 5 A)•Current: 0.2 %• Voltage: 0.1 %Networks• IT , T N, T T networks•3 and 4-phase networks•Up to 4 single-phase networksMeasured data memory • 256 MByte Flash • 32 MB SDRAM•Unbalance•F ull wave effective value recording (up to 4.5 min.)PLC functionality•Graphical programming•Jasic ® programming language•Programming of threshold values etc.Ethernet-Modbus gatewayChapter 02UMG 508•Continuous monitoring of the power quality •Energy management systems (ISO 50001)• M aster device with Ethernet gateway for subordinate measurement points• Visualisation of the energy supply in the L VDB • A nalysis of electrical disturbances in the event of power quality problems •Cost centre analysis•Remote monitoring in the property operation •Use in test fields (e.g. in universities)Areas of applicationMain featuresHigh quality measurement with high sampling rate (20 kHz per channel)Power quality•Harmonics analysis up to 40th harmonic • Acquisition of short-term interruptions • Acquisition of transients•Display of waveforms (current and voltage)•Unbalance• Vector diagramUser -friendly, colour graphical display with intuitive user guidance •High resolution graphics display•User-friendly, self-explanatory and intuitive operation • C lear and informative representation of online graphs and further power quality eventsModern communications architecture via Ethernet•Ethernet interface and web server • F aster, better cost-optimised and more reliable communication system•High flexibility due to the use of open standards • I ntegration in PLC systems and BMS through additional interfaces • BACnet optionally availableFig.: GridVis ® – Graph setFig.: Large colour display, e.g. 12 monthly demandvaluesFig.: Illustration of the full wave effective valuesfor an eventChapter 02UMG 508Modbus Gateway function• E conomical connection of devices without Ethernet interface • I ntegration of devices with Modbus-RTU interface possible •Data can be scaled and described•Minimised number of IP addresses requiredGraphical programming•Comprehensive programming options (PLC functionality)•Jasic ® source code programming • S ustainable functional expansions far beyond pure measurement•Complete APPs from the Janitza libraryPowerful alarm management• C an be programmed via the graphic programming or Jasic ®source code• All measured values can be used•Can be arbitrarily, mathematically processed• Individual forwarding via email sending, switching of digital outputs, writing to Modbus addresses etc.• Watchdog APP• Further alarm management functions via GridVis ®-Service alarmmanagementFig.: GridVis ® topology viewFig.: The alarm management system reports events arising in good time.Fig.: Example for the configuration of currentmeasurement via 3 current transformers in a three-phase 4-wire network on the UMG 508 displayChapter 02UMG 508Typical connectionSide viewView from belowDimension diagramsAll dimensions in mmCut out: 138+0,8 x 138+0,8 mmChapter 02UMG 508Device overview and technical dataChapter 02UMG 5081 ) T he device can only determine measured values, if an L -N voltage of greater than 10 Veff or an L -L voltage of greater than 18 Veff is applied to atleast one voltage measurement input.Chapter 02UMG 508Fig.: Current and voltage measurementFig.: Connection of two electronic relays to digitaloutputs 4 and 5Comment: For detailed technical information please refer to the operation manual and the Modbus address list.。
MCT150B同步/飞剪控制器使用说明书■同时集成同步和飞剪控制■方便的参数设置取代复杂的编程工作■简单配置即可开始工作■500KHz计数频率，内部4倍频后可达2MHz■FPGA+高性能处理器架构，快速动态响应（约30us）■位置同步和比例控制■飞剪控制使用S型速度曲线平滑运动■电平、脉冲两种相位修整模式■自带套准功能■虚拟主轴可选■14位高精度D/A输出■编码器采用5V差分信号输入，I/O口全部采用光耦隔离■编码器输出信号源主从轴可选，级联方便■RS232/RS485串口通讯，内嵌MODBUS从机通讯协议■DIN35导轨安装、设置简便，高性价比1.介绍MCT150B是采用FPGA和高性能处理器架构设计的高性能同步和飞剪控制器，用于实现两个独立的电机间的同步控制或飞剪控制，可以配合多种电机使用（直流、变频、伺服等），通过输出－10～+10V的电压进行速度和位置控制。
500KHz(内部4倍频后可到2MHz)的响应频率可以实现高精度和高速的运行，约为30us的响应时间，使用伺服驱动可在动态过程中实现精准的同步和飞剪控制。
完全比例及飞剪控制和其它功能如电平、脉冲两种远程相位修整控制和套准(套色)都作为标准功能集成，使得应用范围更加广泛和方便。
MCT150B既适用于一般情况下的同步控制，还可以适用于飞剪(轮切)系统、局部印刷和旋转轮冲孔或者打标应用的控制。
MCT150B的飞剪功能针对飞剪的特定要求，以最大的精度、最高效率、最小机械冲击为目标而设计。
超短的控制周期和智能的运动曲线在任何条件下都可以提供卓越的性能。
下面所提及裁剪指的是飞剪功能。
所有的设置都是数字式的，不须电位调节；具有RS-232及RS-485通讯功能，采用MODBUS从站通讯协议，非常方便与其它控制器及标准触摸屏联机，进行调试和二次开发。
采用全铝外壳做成，所有的连接端子都在前面板；采用DIN35式工业导轨安装方式，安装调试方便。
MCT150B使用24V直流供电（实际支持18V～30VDC）。
美一IP网络对讲系统说明手册目录一、简介 (1)1.1 系统概述 (1)1.2 系统特点 (1)1.3 系统组成 (1)二、系统安装连接 (3)2.1 系统组建步骤 (3)三、硬件说明 (4)3.1 一体式对讲终端 (4)3.2 分体式对讲终端 (7)3.2.1分体式主控机 (7)3.2.2 分体式面板 (8)3.3 寻呼话筒 (11)四、软件说明 (17)4.1 简介 (17)4.2 软件安装 (18)4.3服务器中心管理软件操作说明 (18)4.3.1 软件登入 (18)4.3.2 系统设置 (19)4.3.3 记录查询 (24)4.3.4 视频 (25)4.3.5 软件升级 (26)4.3.6 电子地图 (27)4.3.7终端列表 (28)4.3.8功能菜单栏 (28)4.3.9终端管理 (30)4.3.10 终端基本设置 (32)五、常见问题 (37)一、简介1.1 系统概述IP网络对讲系统是环宇通公司的新一代网络音视频对讲产品，它采用TCP/IP网络技术，使得音视频在局域网和广域网上可以双向传输。
相比传统的对讲系统，在稳定性、语音效果、回音、啸叫、杂音等问题上都得到了很好的解决，而且可以传输视频，进行监视监听。
该系统结构简单，组建方便，只需接入计算机网路即可构成强大的数字化通讯系统，可实现计算机网络、视频监控、报警系统等多网合一。
系统广泛应用于银行ATM救助、平安城市、平安校园，监狱系统、医疗系统、电梯求助、高速公路求助等方面。
1.2 系统特点1、采用数字音视频处理技术，具有回音抵消功能，实现全双工通话、可视通话、分区广播。
2、回音消除技术，避免双向通话时声音再次进入话筒从而引起的音质差、啸叫等现象，实现高质量的语音通话。
3、智能带宽检测技术，可根据使用环境检测网络带宽来决定是否关闭视频传输功能，单独作为双向语音对讲系统。
4、免受外界电磁波干扰，画面清晰、音质流畅、占用带宽小、网络延迟小。
A1主要特点可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达0.3级。
具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。
支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。
支持温度变送输出功能，采用高精度电流输出模块X，综合变送精度达0.5级。
支持RS485通讯接口功能，安装S或S4模块可与上位机通讯，通讯协议与A1系列仪表兼容。
采用双显示器面板，设置参数及报警值时更方便直观，并可选择多种面板外型尺寸。
优质的软硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过2KV/5KHz的群脉冲抗干扰实验。
100-240V全球范围使用的开关电源，具备防雷击和10秒防误接380VAC电源的防护功能。
2型号定义A1-501 A N X L2 N S4 － 24VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为A1-501型仪表；②面板尺寸为A型(96×96mm)；③辅助输入(MIO)没安装模块；④主输出(OUTP)安装X线性电流输出模块；⑤报警(ALM)安装L5双路继电器触电输出模块；⑥辅助输出(AUX)没有安装模块；⑦通讯(COMM)装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为24VDC电源。
仪表型号中8个部分的含义如下：①表示仪表基本功能AI-501型测量显示报警仪表，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级②表示仪表面板尺寸规格A面板96×96mm，开口92×92mm，插入深度100mmA2在A基础上增加25段4级亮度1%分辨率光柱，可指示测量值B面板160×80mm(宽×高)，横式，开口152×76mmC面板80×160mm(宽×高)，竖式，开口76×152mmC3在C基础上增加50段2级亮度1%分辨率光柱，可指示测量值D面板72×72mm，开口68×68mm，插入深度95mmD2面板48×48mm，开口45×45mm，插入深度95mmE面板48×96mm(宽×高)，开口45×92mm，插入深度100mmF面板96×48mm(宽×高)，开口92×45mm，插入深度100mm③表示仪表辅助输入(MIO)安装的模块：V24或V10，24V或10V电压输出，可供外部变送器、称重传感器等使用。
DUM23-48/50(250～600)Ⅵ系列组合电源 使用说明武汉普天通信设备集团有限公司目录1．系统介绍2．交流配电单元2.1 技术规格2.2 结构2.3 工作原理2.4 操作和调整3．直流配电单元3.1 技术规格3.2 结构3.3 工作原理3.4 操作和调整4．DMA14-48/50Ⅱ型整流模块4.1 简介4.2 基本工作原理4.3 技术指标4.4 操作与调整4.5 告警4.6 安装与更换4.7 维护5．DK04E型监控模块(V2.0) 5.1 技术性能5.2 系统的电压电流控制5.3 构成5.4 操作与显示5.5 故障及维护5.6 更换6．故障分析与排除7．包装、运输与储存8．备附件表1 系统介绍DUM23-48/50(250～600)Ⅵ系列组合电源（以下简称组合电源）系统适用于程控交换、移动通信交换局和基站、卫星通信基站、光纤和微波通信及农村通信等，尤其适用于要求无人值守，集中维护和管理的通信系统。
组合电源是由交流配电单元、DMA14-48/50Ⅱ型整流模块(2～12个)，DK04E型监控模块及与之配套的用户接口板和直流配电单元等组成的一个完整的电源系统。
目前，组合电源有以下四种基本机型：表1 DUM23-48/50(250～600)Ⅵ系列组合电源基本机型说明序号 型号名称 外形尺寸（高×宽×深）重量DUM23-48/50(250)Ⅵ1600mm×600mm×600mm 110kg 1DUM23-48/50(250)ⅥBDUM23-48/50(250)ⅥB2DUM23-48/50(300)Ⅵ21600mm×700mm×600mm 130kgDUM23-48/50(300)ⅥBDUM23-48/50(300)ⅥBDUM23-48/50(500)Ⅵ2000mm×600mm×600mm 180kg 3DUM23-48/50(500)ⅥBDUM23-48/50(500)ⅥB2DUM23-48/50(600)Ⅵ2000mm×700mm×600mm 210kg 4DUM23-48/50(600)ⅥBDUM23-48/50(600)ⅥB2其中，具有电池一次低压切除功能的产品型号为DUM23-48/50(250～600)ⅥB；具有电池低压二次切除功能的产品型号为DUM23-48/50(250～600)ⅥB2。
F系列网络产品使用手册前言本系列产品是针对网络视频监控而开发的一体化网络摄像机，包括有线网络枪机、无线网络枪机、网络红外半球机、网络红外防水机等。
采用高性能芯片实现对音视频采集、压缩、传输于一体的媒体处理器，标准的Motion-JPEG编码算法确保了更清晰、更流畅的视频传输效果。
允许用户通过IE等浏览器、集中监控端和系统平台方便地实现对前端摄像机的实时监看和远程控制。
该系列网络摄像机和适用于大中小企业、连锁店、工厂、家庭以及需要运用到远程网络视频传输及监控的各种场合，产品易于安装，操作简便。
在安装网络摄像机之前，请检查您的产品配件是否齐全。
如果包装配件有漏失，请您及时联络经销商。
物品清单:网络摄像机 -------------------------------------------- 1台支架（据机型选配）------------------------------------- 1个电源适配器 -------------------------------------------- 1个合格证 ------------------------------------------------ 1张光盘--------------------------------------------------- 1张说明：文中提到的IP Camera即网络摄像机；PC指个人电脑；单击：指用鼠标左键点击；双击：指用鼠标左键双击。
IP Camera出厂的默认管理员和用户名为admin，密码为空默认局域网IP地址：192.168.1.126，http端口：81声明：本手册所采用设备的版本可能与您现使用的设备的版本有区别，如果您按照本手册使用时遇到有无法解决的问题，请与产品供应商联系。
本手册内容将不定期更新，生产商保留不另行通知的权利。
目录前言 (1)1. 产品概述： (5)1.1. 产品规格 (5)1.2. 应用范围 (8)1.3. 环境要求 (8)2. 机身接口说明与安装 (8)2.1. 网络摄像机接口说明 (9)2.2. 设备安装 (10)2.2.1. 通过路由器，使IP Camera通过局域网连接 (11)2.2.2. IP Camera直接连接到调制解调器 (11)2.2.3. IP Camera与PC对接 (12)3. Web访问摄像机 (12)3.1. 使用查找器 (13)3.2. 控件安装与系统登录 (14)3.3. 操作按键一览 (16)3.4. 基本设置 (17)3.4.1. 设备信息 (18)3.4.2. 设备名称设置 (19)3.4.3. 设备时钟设置 (19)3.4.4. 设备用户设置 (19)3.4.5. 多路设备设置.....................................................错误！未定义书签。
PDHD-503剩余电流式电气火灾监控探测器使用说明书（1-12路漏电）帕德赫德电气技术（深圳）有限公司网址：全国服务热线：400-803-0813本产品为智能型电子消防产品，使用前请详细阅读本说明书，并在使用前做通电测试。
如需要技术支持，请拨本公司售后服务热线电话获得技术支持，本产品如有技术升级，恕不另行通知。
目录一.概述 (1)二.使用范围 (1)三.使用条件和产品功能 (1)四.工作状态及设置说明 (2)五．安装说明 (7)六．注意事项 (9)七．两种不同接地方式的剩余电流监控保护系统应用 (9)八．存贮和运输 (10)九．售后服务 (10)概述PDHD-503本产品是一种智能型剩余电流式火灾监控探测器，它采用32位微型控制器、可全天候有效地监控被保护电气线路中由于漏电可能发生的火灾隐患，实时处理当前剩余电流值，将监测到的异常参数通过CAN总线通讯网络发送到监控中心。
同时发出声光报警信号，及时提醒工作人员检查故障，排除可能发生的电气隐患，防止重大事故的发生。
PDHD-503本产品实时监控度高、可靠性强，具有小型化、集成度高、功能齐全、简单实用、安装方便等特点。
本机采用1路4位数码管显示，亮度高，适合安装在恶劣的工作环境下。
二.使用范围PDHD-503剩余电流式火灾监控探测器依据GB14287.2—2014《电气火灾监控系统第二部分：剩余电流式电气火灾监控探测器》而设计，并符合本标准要求。
可广泛应用于工厂、学校、大型库房、办公室、商业建筑、宾馆、民用住宅及综合娱乐场所等电气火灾发生几率大、电气线路复杂的变电系统中。
但本产品不适用于易燃易爆和强腐蚀性环境。
剩余电流式电气火灾监控探测器，即可以为保护相对独立的用电区域而单独安装，也可以联网组成电气火灾监控报警系统。
三.使用条件和产品功能1、本产品的正常使用条件环境温度：-10℃—+50℃，24小时平均温度不超过35℃；相对湿度：10%—95%；海拔高度：小于4000米；污染等级：Ip3，无霜雪雨水侵蚀；2、主要技术参数额定工作电压：Ac220V50HZ；最大功耗：5W；报警输出：无源开关（俗称触点），触点最大容量220V5A；报警光讯号：红色LED；故障光讯号：黄色LED；报警声讯号:72db—115db；报警设定值：300mA—1000mA连续可调，最小可调1mA；漏电报警误差：设定值的80%—100%；四.工作状态及设置说明剩余电流式电气火灾监控探测器正常运行时无需人工干预。
UDM-501F智能终端（分相）技术及使用说明书（Version 1.05）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDM-501F B50分相智能终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各模件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1装置简介 (1)1.1应用范围 (1)1.2装置特点 (1)1.3功能配置 (1)1.4通信配置 (2)2技术参数 (3)2.1电气参数 (3)2.2装置功耗 (3)2.3输出触点容量 (3)2.4对时精度 (3)2.5智能操作箱功能参数 (3)2.6SOE事件记录 (3)2.7环境条件 (3)2.8抗干扰性能 (4)2.9绝缘性能 (4)2.10机械性能 (4)3工作原理 (6)3.1智能操作箱 (6)3.2跳闸逻辑 (8)3.3合闸逻辑 (10)3.4跳合闸回路监视 (13)3.5压力监视及闭锁 (14)3.6闭锁重合闸及沟通三跳 (14)3.7断路器位置 (15)3.8KK合后位置及事故总 (15)3.9断路器位置不对应 (15)4装置硬件及结构 (17)4.1模件配置 (17)4.2模件端子说明 (18)4.3指示灯说明及处理 (34)4.4装置结构 (36)5安装、投运说明及注意事项 (37)5.1安装注意事项 (37)5.2投运注意事项 (37)6供应成套性及保修 (37)7订货须知 (37)1装置简介1.1应用范围UDM-501F B50智能终端可与220kV及以上电压等级分相操作的断路器配合使用，保护装置和其它相关设备均可通过智能终端进行分合操作。
无线远程温湿度采集终端TSM-05TH技术规格书陕西拓普索尔电子科技有限责任公司（版本号V3.0）安全使用注意事项：●收到产品后请检查包装及外形是否完好，并核对型号是否与购买产品相符；●产品使用工作环境：-20~+70℃(温度)，0%~90%RH无结露(湿度)；●网络环境：CSQ≥12，并且可以正常通信；●安装时请保持安装区域清洁干净，并保持干燥，固定牢固；●安装后请勿强力拆卸，否则容易损坏产品；●请妥善保存全部原包装材料，以便出现问题时，使用包装材料将产品包装好，寄到厂家处理。
非原包装材料导致的运输途中的意外损坏，本公司不承担任何责任。
●本产品严禁开盖操作；●在安装本产品时，请远离高温易燃易爆区；●远离磁场干扰区域；●不能暴露安装在可能淋到雨的地方；●如产品出现非正常现象，请及时联系公司售后技术人员维修处理（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。
为了安全使用本装置，请您在使用前务必详读本操作手册，在详读理解后，将其保管在指定场所，以备随时阅览。
目录第1章设备概要 (3)1.1前言 (3)1.2特点 (3)1.3技术参数 (4)第2章产品描述 (5)2.1产品外观 (5)2.2产品尺寸 (6)2.3屏幕尺寸 (6)第3章操作设备 (7)3.1数据采集及发送 (7)3.2远程设置参数 (7)3.3IoT平台界面...................................................................................错误！未定义书签。
第4章组网工作示意图. (8)第5章常见故障及解决方法 (9)第6章声明 (10)第1章设备概要1.1前言TSM-05TH无线远程温湿采集终端是一款锂亚电池供电、具有无线通讯功能的智能温湿度采集设备，主要应用领域是冷链运输、电讯电力机房、食品药品安全、化工医药、大型超市、供暖等场合进行温度、湿度监测，将设备的电量、信号强度、监测区域的温度信息、湿度信息告警信息等数据通过无线网络实时发送给监控中心，监控中心对数据进行存储、分析、查询、告警信息处理，实现信号无线传输、信息交互，无需现场布线，节省了人力及施工成本，帮助用户实现对监测区域温度、湿度及时、高效的监管。
UDM-501F智能终端（分相）技术及使用说明书（Version 1.05）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDM-501F B50分相智能终端。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各模件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1装置简介 (1)1.1应用范围 (1)1.2装置特点 (1)1.3功能配置 (1)1.4通信配置 (2)2技术参数 (3)2.1电气参数 (3)2.2装置功耗 (3)2.3输出触点容量 (3)2.4对时精度 (3)2.5智能操作箱功能参数 (3)2.6SOE事件记录 (3)2.7环境条件 (3)2.8抗干扰性能 (4)2.9绝缘性能 (4)2.10机械性能 (4)3工作原理 (6)3.1智能操作箱 (6)3.2跳闸逻辑 (8)3.3合闸逻辑 (10)3.4跳合闸回路监视 (13)3.5压力监视及闭锁 (14)3.6闭锁重合闸及沟通三跳 (14)3.7断路器位置 (15)3.8KK合后位置及事故总 (15)3.9断路器位置不对应 (15)4装置硬件及结构 (17)4.1模件配置 (17)4.2模件端子说明 (18)4.3指示灯说明及处理 (34)4.4装置结构 (36)5安装、投运说明及注意事项 (37)5.1安装注意事项 (37)5.2投运注意事项 (37)6供应成套性及保修 (37)7订货须知 (37)1装置简介1.1应用范围UDM-501F B50智能终端可与220kV及以上电压等级分相操作的断路器配合使用，保护装置和其它相关设备均可通过智能终端进行分合操作。
装置具有一组分相跳合闸回路及8把闸刀的分合出口，支持基于IEC61850的GOOSE通信协议，具有最多10个独立的光纤GOOSE口，满足GOOSE 点对点直跳的需求。
1.2装置特点1.2.1支持IEC61850全面支持IEC61850标准，符合《智能变电站技术导则》要求。
1.2.2支持各种对时方式支持IEEE1588对时，无需附加对时信号光纤，对时精度达1us；同时支持IRIG-B和秒脉冲对时。
1.2.3通讯传输技术过程层接口采用GOOSE、IEEE1588共缆传输技术，支持过程层设备和间隔层设备光纤直连，既减少通讯设备投资，又提高保护控制功能的可靠性和快速性。
1.2.4数据处理能力装置采用100M以太网接口和硬件解码技术，具备100M线速数据处理能力，保证通讯流量满负荷时GOOSE响应的实时性和可靠性。
1.2.5可视化配置装置采用图形化配置工具，可形象、准确、快捷的生成各种配置文件。
1.3功能配置UDM-501F智能终端基本功能配置：1.4通信配置1.4.1通信接口1.4.2通信配置UDM-501F系列智能终端通信配置：2技术参数2.1电气参数2.1.1直流电源DC110V或DC220V，允许偏差：-20%～+15%；波纹系数小于5%。
2.1.2开关量精度输入电压（DC220V/DC110V），分辨率不大于1ms。
2.2装置功耗正常工作时，不大于30W。
2.3输出触点容量2.3.1跳合闸触点容量在电压不大于250V、电流不大于1A、时间常数L/R为（5±0.75）ms的直流有感负荷回路中，触点断开容量为50W，允许长期通过电流不大于5A。
2.3.2其他触点容量在电压不大于250V、电流不大于0.5A、时间常数L/R为（5±0.75）ms的直流有感负荷回路中，触点断开容量为30W，允许长期通过电流3A。
2.4对时精度正常工作时，对时误差不大于±1μs。
2.5智能操作箱功能参数2.5.1GOOSE出口时间GOOSE跳闸时间：小于7ms。
GOOSE合闸时间：小于7ms。
2.5.2跳合闸电流跳合闸电流自适应0.5A～4.0A。
2.6SOE事件记录SOE事件记录数目：1000条；时间分辨率：不大于1ms。
2.7环境条件2.8抗干扰性能2.8.1静电放电试验能承受GB/T 17626.2-2006规定的严酷等级为4级的静电放电试验。
2.8.2辐射电磁场干扰试验能承受GB/T 17626.3-2006规定的严酷等级为3级的辐射电磁场干扰试验。
2.8.3快速瞬变脉冲群干扰试验能承受GB/T 17626.4-2008规定的严酷等级为4级的电快速瞬变脉冲群干扰试验。
2.8.4浪涌抗扰度试验能承受GB/T 17626.5-2008规定的严酷等级为4级浪涌抗扰度试验。
2.8.5射频场感应传导骚扰抗扰度试验能承受GB/T 17626.6-2008规定的严酷等级为3的射频场感应传导骚扰抗扰度试验。
2.8.6工频磁场抗扰度试验能承受GB/T 17626.8-2006规定的严酷等级为5级的工频磁场抗扰度试验。
2.8.7脉冲磁场抗扰度试验能承受GB/T 17626.9-1998规定的严酷等级为5级的脉冲磁场抗扰度试验。
2.8.8阻尼振荡磁场抗扰度试验能承受GB/T 17626.10-1998规定的严酷等级为5级的阻尼振荡磁场抗扰度试验。
2.8.9电压暂降、短时中断和电压变化的抗扰度试验能承受GB/T17626.11-2008规定的类别为3类的电源电压突降和短时中断干扰。
2.8.10振荡波抗扰度试验能承受GB/T17626.12-2008规定的严酷等级为3级的100kHz和1MHz脉冲群干扰。
2.9绝缘性能2.9.1绝缘电阻各带电的导电电路分别对地（即外壳或外露的非带电金属零件）之间，用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
2.9.2介质强度装置各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间，能承受50Hz、2kV(有效值)的交流电压，历时1分钟的检验无击穿或闪络现象。
2.9.3冲击电压装置各带电的导电端子分别对地，能承受5kV(峰值)的标准雷电波冲击检验。
2.10机械性能2.10.1振动响应装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级振动响应检验。
2.10.2冲击响应装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级冲击响应检验。
2.10.3振动耐久装置能承受GB/T 11287-2000中3.2.2规定的严酷等级为1级振动耐久检验。
2.10.4冲击耐久装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为1级冲击耐久检验。
2.10.5碰撞装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级碰撞检验。
3工作原理3.1智能操作箱装置能够接收保护、测控通过GOOSE报文送来的跳合闸、遥跳遥合信号。
同时跳合闸回路不依赖于CPU及装置逻辑的正常工作，从设计上保证了跳合闸的可靠性。
装置采用一块主处理模件、三跳沟通模件和分相跳闸模件协调配合，实现分相断路器操作控制功能。
3.1.1分相跳闸模件分相跳闸模件的跳合闸回路原理图如图3-1所示：（以下说明针对一相断路器操作，三相完全相同）图3-1跳合闸回路原理示意图1）跳闸保持功能、合闸保持功能和防跳功能由硬件实现；2）继电器接点STJA、BTJA闭合，直接实现跳闸功能。
继电器接点SHJA、BHJA闭合，直接实现合闸功能，与装置CPU是否带电工作无关，保证了跳合闸的可靠性；3）为了全面的监视跳合闸控制回路，跳闸模件中以光耦开入的方式采集了跳位监视（TWJ）、合位监视（HWJ）等监视信号。
3.1.2三跳沟通模件三跳沟通模件的回路原理图如图3-2所示：图3-2三跳沟通原理示意图3.2跳闸逻辑3.2.1跳闸逻辑装置能够接收保护测控装置通过GOOSE报文送来的跳闸信号，同时支持手跳接点、TJF和TJR 直接跳闸。
图3-3给出的是跳闸回路的所有输入信号转换成A、B、C分相跳闸命令的逻辑图。
图3-3跳闸逻辑图3.2.2输入说明1）保护GOOSE分相跳闸输入“GOOSE TA”是A相跳闸输入信号；“GOOSE TB”是B相跳闸输入信号；“GOOSE TC”是C相跳闸输入信号；2）保护GOOSE三跳输入“GOOSE TJQ”是三跳启动重合闸的输入信号；“GOOSE TJR”是三跳不启动重合闸而启动失灵保护的输入信号；“GOOSE TJF”是三跳即不启动重合闸，又不启动失灵保护的输入信号。
3）测控GOOSE遥分输入“GOOSE遥分”是以GOOSE方式输入的测控分闸信号；4）压力低开入输入“跳闸压力低”是装置通过光耦开入方式监视到的断路器操作机构的跳闸压力不足信号。
“操作压力低”是装置通过光耦开入方式监视到的断路器操作机构的操作压力不足信号。
3.2.3参数说明1）“投压力闭锁”是装置压力闭锁逻辑投、退软件参数。
该参数置“1”时软件压力闭锁逻辑投入，否则软件压力闭锁逻辑退出。
通常工程设计时采用电缆连接硬回路实现压力闭锁, “投压力闭锁”软件参数默认退出。
2）“投远方就地”是装置逻辑判断远方就地压板投、退软件参数。
该参数置“1”时远方就地压板投入，否则远方就地压板退出。
通常工程设计时采用“远方/就地”把手实现远方和就地操作的切换和闭锁, “投远方就地”软件参数默认退出。
3）“Ttrip”跳闸返回时间参数，默认取100ms。
3.2.4输出说明1）“A相保护跳闸”是主处理模件产生的A相保护跳闸命令，送给A相跳闸模件，实现分相跳闸。
2）“B相保护跳闸”是主处理模件产生的B相保护跳闸命令，送给B相跳闸模件，实现分相跳闸。
3）“C相保护跳闸”是主处理模件产生的C相保护跳闸命令，送给C相跳闸模件，实现分相跳闸。
4）“遥控跳闸”时主处理模件接收到GOOSE遥分信号产生的遥控跳闸命令，驱动遥控跳闸继电器。
3.2.5跳闸压力闭锁以A相为例，“M1”、“M9”和“M13”构成软件跳闸压力闭锁功能，其作用是：在跳闸命令到来之前，如果断路器操作机构的跳闸压力或操作压力不足，即“跳闸压力低”或“操作压力低”的状态为“1”，“M9”的输出为“0”，装置会闭锁跳闸命令，以免损坏断路器；而如果“跳闸压力低”或“操作压力低”的初始状态为“0”，“M9”的输出为“1”，一旦跳闸信号到来，跳闸命令立即动作，之后即使出现跳闸压力或操作压力降低，“M9”的输出仍然为“1”，装置也不会闭锁跳闸命令，保证断路器可靠跳闸。
3.2.6直接跳闸回路除了保护跳闸和遥控跳闸逻辑外，装置还提供了手跳、遥跳、TJF和TJR直接跳闸回路，直跳回路通过硬件压力继电器实现跳闸压力闭锁功能。
