任务3.3 独立按键的实现
- 格式：doc
- 大小：445.70 KB
- 文档页数：10
文档推荐
-
-2018托福独立口语真题汇总页数:24
-
实例讲解托福独立口语高分方法页数:10
-
2016独立口语页数:13
-
独立口语材料页数:6
-
托福口语独立任务答题思路页数:10
-
新托福一对一培训之口语独立口语任务真题解析页数:24
下载文档原格式
合集下载
《第三单元 第11课 制作按钮 制作具有动态效果的按钮》作业设计方案-初中信息技术人教版八年级上册
《制作具有动态效果的按钮》作业设计方案（第一课时）一、作业目标通过本次作业，学生将掌握如何使用信息技术课程所学的知识，制作具有动态效果的按钮。
这不仅是对课堂所学知识的复习和巩固，也是对学生动手实践能力的锻炼。
二、作业内容1. 任务一：制作按钮基本形状学生需根据教师提供的素材，使用图形处理工具，绘制一个基本的按钮形状，如圆形、方形等。
要求颜色鲜艳、线条清晰。
2. 任务二：添加动态效果在基本按钮的基础上，学生需为按钮添加动态效果，如移动、放大、缩小等。
可以使用软件提供的预设动画效果，也可以自行设计。
3. 任务三：调整按钮属性学生需调整按钮的属性，如大小、位置、颜色等，使按钮更加美观、易于识别。
4. 任务四：测试与保存学生需对制作好的按钮进行测试，确保其功能正常。
完成后，学生需将按钮保存为图片文件，以便后续使用。
三、作业要求1. 独立完成：学生需独立完成所有任务，不得抄袭或参考他人作品。
2. 创新性：鼓励学生尝试不同的动态效果和属性调整，展示自己的创意。
3. 美观性：要求学生在保证功能的基础上，注重按钮的美观性，使其易于识别。
4. 文件格式：保存时需确保文件格式为常见的图片格式，以便于后续使用。
四、作业评价1. 完成情况：学生提交作业后，教师将根据任务完成情况进行评分。
2. 创新性：对具有创新性的作品给予额外加分，以鼓励学生的创新精神。
3. 美观性：对制作精美、视觉效果良好的作品给予高度评价。
五、作业反馈1. 学生：学生需在完成作业后，对自己的作品进行自评，总结优点和不足，以便进一步提高。
2. 教师：教师将对学生的作品进行评价，并提供反馈和建议，以帮助学生更好地掌握信息技术知识。
通过本次作业，学生将进一步巩固课堂所学知识，提高动手实践能力，为后续学习打下坚实的基础。
在完成这个作业的过程中，学生需要熟练使用图形处理工具，如Photoshop、GIMP等，同时需要具备一定的创意和审美能力。
教师可以通过作业评价和学生反馈，及时了解学生的学习情况，提供针对性的指导，帮助学生更好地掌握信息技术知识。
独立按键工作原理
独立按键工作原理
独立按键是指在键盘或其他输入设备上单独存在的按键，与其他按键没有物理连接。
独立按键的工作原理可以分为以下几个步骤：
1. 电路设计：独立按键通常由一个机械开关和一个电路组成。
机械开关是按键的实体部分，当按下按键时，机械开关会闭合。
而电路则通过控制机械开关的开闭来识别按键的状态。
2. 连接到主控制器：独立按键的电路会与主控制器相连。
主控制器可以是键盘控制器或其他的输入设备控制器。
按下独立按键时，机械开关的闭合会使电路与主控制器建立连接。
3. 识别按键状态：主控制器会通过扫描或轮询的方式不断地检测连接到它的电路中的独立按键状态。
当检测到某个按键被按下时，主控制器会相应地记录下按键的信息。
4. 发送输入信号：主控制器会将按键的信息转换为对应的输入信号，然后将该信号发送给计算机或其他接收设备。
接收设备会根据接收到的信号来执行相应的操作，例如输入字符、执行功能等。
总的来说，独立按键通过机械开关和电路的配合工作，利用主控制器来识别按键状态并发送输入信号。
这样，用户在按下独立按键时，就能够通过电子设备实现相应的操作。
13键控彩灯
1.
IT0和IT1为外中断INT0 和INT1中断触发方式选择， 若选下降沿触发则相应位置1；若选低电平触发 ，IT相 应位置0。 某中断源有中断请求，该中断标志置1，无中断请求， 该中断标志置0 TR0 和 TR1 为定时器T0和T1 工作启动和停止控制。
2. 3.
中断优先级控制
IP (B8H)
0 2
任务布置
1、扫描独立按键控制彩灯控制。 2、利用中断实现彩灯控制。 3、增加数码管显示花样编号。
主程序流程
中断服务子程序流程
设计一个4行4列的行列式键盘，键号位 0~15。每按下一个键，得到一个键号。
快速扫描程序
功能：判断是否有键按下。 设置列线输出，行线输入。 列线全部输出0，看行线是否有0输入。 • 若行线有0输入，说明有键按下。 • 若行线没有0输入，说明没有键按下。 设置行线输出，列线输入。 行线全部输出0，看列线是否有0输入。 • 若列线有0输入，说明有键按下。 • 若列线没有0输入，说明没有键按下。
(1)独立式键盘 各个按键相互独立，每个按键独立地与一 根输入线相连。 适合于按键较少的系统。
(2)行列式键盘 按键设置在行列的交点上。 适合于按键较多的系统。
按键的去抖 机械式按键在按下或释放时，由于机械弹性 作用的影响，通常伴随有一定时间的触点机械 抖动，然后其触点才稳定下来，抖动时间一般 为510ms，在触点抖动期间检测按键的通与断 状态，可能导致判断出错。
中断控制的有关寄存器
(1)中断的允许和禁止—允许 该中断源中断则该位置1，禁止中断则该位置0 。
EA
-
中断总控 不 允/禁 用
不 串行口 T1 INT1 T0 INT0 用 允/禁 允/禁 允/禁 允/禁 允/禁

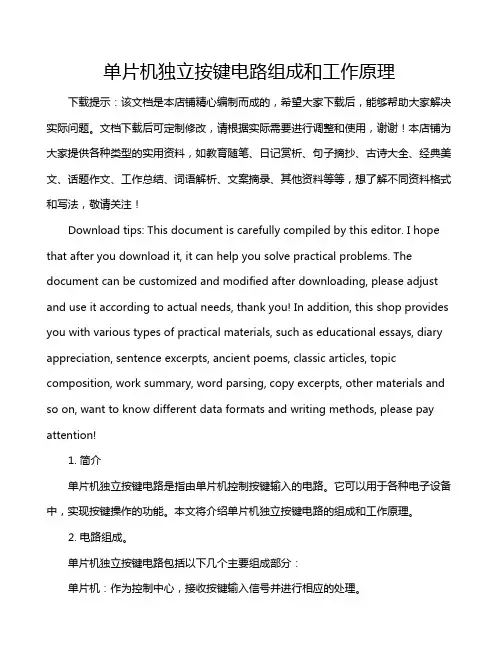

单片机独立按键电路组成和工作原理
单片机独立按键电路组成和工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介单片机独立按键电路是指由单片机控制按键输入的电路。
单片机实践-独立按键电路原理及代码实现
一定要去掉“前沿抖动”和 “后沿抖动”的脉冲，两者 统称为按键去抖动。
11 原理分析
那怎么样对键盘去抖动呢？
一般可以采用硬件电路和软件程序两种方法消除键盘抖动。但在现代电 子产品开发过程中，一般都采用软件去抖动。
11 原理分析
软件程序消除键盘抖动措：
① 检测判断是否有键按下； ② 若有则执行5～10ms的延时程序； ③ 再重新检测判断该键是否仍然按下。 同理，在检测到该键释放时，也采用先 延时再判断的方法消除抖动的影响。一 般释放键时，不需要检测和去抖动操作 。
//按键处理,开灯、关灯等 } else if(P11==0)//判断是否为P11的按键按下 {
//按键处理,开灯、关灯等 } while(P10==0||P11==0);//等待两个按键都松开 } //返回
}
THANK YOU
独立按键工作原理 及代码实现
CONTENTS
原理分析
代码实现
11 原理分析
按键电路的工作原理： 按下：A为低电平,0v 松开：A为高电平,5v
独立按键电路
11 原理分析
机械式按键的开、关分别是通过机械触点的合、断来实现，由于机械触 点的弹性作用，在闭合或者断开的瞬间均有抖动现象，会出现一系列电脉冲 ，抖动时间长短，与开关的机械特性、按键动作等因素有关。抖动时间一般 有5～10ms。在抖动期间检测按键的开或者关，可能导致键盘识别出错。
}
N
判断键按下？
Y 延时去抖动
N 再判断键按下？ Y 按键处理
N 等待按键松开 Y
21 代码实现
两个按键的 判断方法：
void KeyScan( )
{
if(P10==0||P11==0) //判断是否有按键按下 {
11 原理分析
那怎么样对键盘去抖动呢？
一般可以采用硬件电路和软件程序两种方法消除键盘抖动。但在现代电 子产品开发过程中，一般都采用软件去抖动。
11 原理分析
软件程序消除键盘抖动措：
① 检测判断是否有键按下； ② 若有则执行5～10ms的延时程序； ③ 再重新检测判断该键是否仍然按下。 同理，在检测到该键释放时，也采用先 延时再判断的方法消除抖动的影响。一 般释放键时，不需要检测和去抖动操作 。
//按键处理,开灯、关灯等 } else if(P11==0)//判断是否为P11的按键按下 {
//按键处理,开灯、关灯等 } while(P10==0||P11==0);//等待两个按键都松开 } //返回
}
THANK YOU
独立按键工作原理 及代码实现
CONTENTS
原理分析
代码实现
11 原理分析
按键电路的工作原理： 按下：A为低电平,0v 松开：A为高电平,5v
独立按键电路
11 原理分析
机械式按键的开、关分别是通过机械触点的合、断来实现，由于机械触 点的弹性作用，在闭合或者断开的瞬间均有抖动现象，会出现一系列电脉冲 ，抖动时间长短，与开关的机械特性、按键动作等因素有关。抖动时间一般 有5～10ms。在抖动期间检测按键的开或者关，可能导致键盘识别出错。
}
N
判断键按下？
Y 延时去抖动
N 再判断键按下？ Y 按键处理
N 等待按键松开 Y
21 代码实现
两个按键的 判断方法：
void KeyScan( )
{
if(P10==0||P11==0) //判断是否有按键按下 {

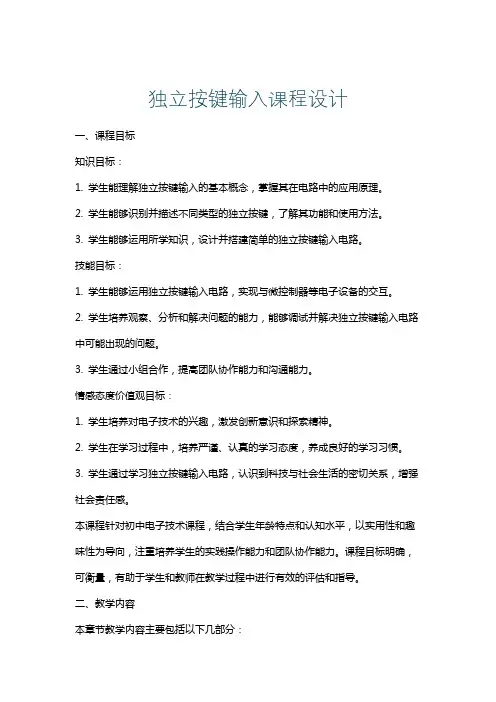

独立按键输入课程设计
独立按键输入课程设计一、课程目标知识目标：1. 学生能理解独立按键输入的基本概念，掌握其在电路中的应用原理。
2. 学生能够识别并描述不同类型的独立按键，了解其功能和使用方法。
3. 学生能够运用所学知识，设计并搭建简单的独立按键输入电路。
技能目标：1. 学生能够运用独立按键输入电路，实现与微控制器等电子设备的交互。
2. 学生培养观察、分析和解决问题的能力，能够调试并解决独立按键输入电路中可能出现的问题。
3. 学生通过小组合作，提高团队协作能力和沟通能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识和探索精神。
2. 学生在学习过程中，培养严谨、认真的学习态度，养成良好的学习习惯。
3. 学生通过学习独立按键输入电路，认识到科技与社会生活的密切关系，增强社会责任感。
本课程针对初中电子技术课程，结合学生年龄特点和认知水平，以实用性和趣味性为导向，注重培养学生的实践操作能力和团队协作能力。
课程目标明确，可衡量，有助于学生和教师在教学过程中进行有效的评估和指导。
二、教学内容本章节教学内容主要包括以下几部分：1. 独立按键的基本概念与原理- 按键的分类及特点- 独立按键的电路符号及工作原理- 独立按键在不同电路中的应用2. 独立按键输入电路设计- 设计原理及步骤- 电路元件的选择与连接- 搭建简单的独立按键输入电路3. 独立按键与微控制器交互- 微控制器的基本概念- 独立按键与微控制器的连接方法- 编写程序实现按键控制功能4. 电路调试与故障排查- 常见故障现象及原因分析- 调试方法与技巧- 故障排查及解决实例5. 实践操作与团队协作- 小组合作设计并搭建独立按键输入电路- 交流与分享电路设计经验- 评价与反思实践操作过程教学内容根据课程目标和学生的认知水平进行科学组织和安排，参照教材相关章节，确保教学内容的系统性和连贯性。
在教学过程中，教师需关注学生的实际操作能力培养，鼓励学生积极参与讨论和协作，提高教学效果。
独立按键程序

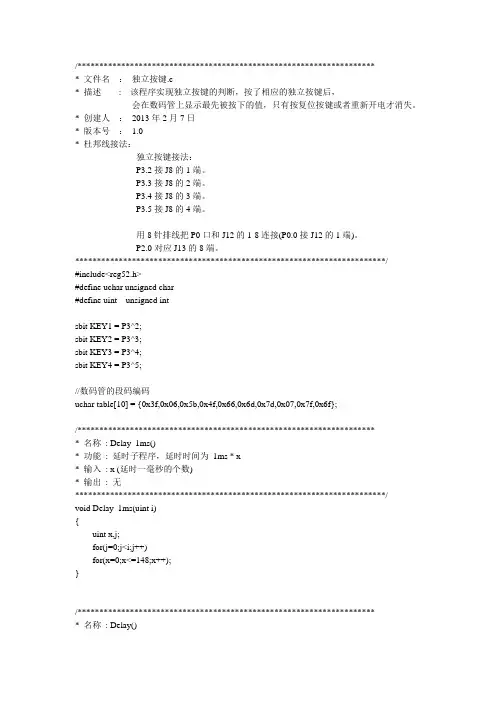

/********************************************************************* 文件名：独立按键.c* 描述: 该程序实现独立按键的判断，按了相应的独立按键后，会在数码管上显示最先被按下的值，只有按复位按键或者重新开电才消失。
* 创建人：2013年2月7日* 版本号：1.0* 杜邦线接法：独立按键接法：P3.2接J8的1端。
P3.3接J8的2端。
P3.4接J8的3端。
P3.5接J8的4端。
用8针排线把P0口和J12的1-8连接(P0.0接J12的1端)。
P2.0对应J13的8端。
***********************************************************************/#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit KEY1 = P3^2;sbit KEY2 = P3^3;sbit KEY3 = P3^4;sbit KEY4 = P3^5;//数码管的段码编码uchar table[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/********************************************************************* 名称: Delay_1ms()* 功能: 延时子程序，延时时间为1ms * x* 输入: x (延时一毫秒的个数)* 输出: 无***********************************************************************/void Delay_1ms(uint i){uint x,j;for(j=0;j<i;j++)for(x=0;x<=148;x++);}/********************************************************************* 名称: Delay()* 功能: 实现按键功能，并在LED上显示* 输入: 无* 输出: 无***********************************************************************/ uchar KEY(void){if(KEY1==0 || KEY2==0 || KEY3==0 || KEY4==0){Delay_1ms(20); //20毫秒软件防抖if(KEY1 == 0){while(1){if(KEY1 == 1){Delay_1ms(20);;if(KEY1 == 1){break;}}}return 1;}else if(KEY2 == 0){while(1){if(KEY2 == 1){Delay_1ms(20);if(KEY2 == 1){break;}}}return 2;}else if(KEY3 == 0){while(1){if(KEY3 == 1){Delay_1ms(20);if(KEY3 == 1){break;}}}return 3;}else if(KEY4 == 0){while(1){if(KEY4 == 1){Delay_1ms(20);if(KEY4 == 1){break;}}}return 4;}}return 0;}/********************************************************************* 名称: Main()* 功能: 实现按键控制LED的显示* 输入: 无* 输出: 无***********************************************************************/ void Main(void){uchar temp;while(1){temp = KEY(); //判断是否有按键按下if(temp != 0){break; //如果按下，那么退出循环}}P0 = table[temp]; //显示是哪个按键按下了P2 = 0xfe;while(1); //程序停止}。
单片机独立按键原理
单片机独立按键原理
单片机独立按键原理是指通过单片机来实现按键的检测和响应。
在电路设计中，通常使用按钮或开关来触发事件或控制设备。
在单片机中，按键可以被视为一种开关，当按下按键时，单片机将会检测到按键并进行相应的操作。
单片机独立按键的实现需要考虑多个因素，包括按键的类型、连接方式和电路设计。
其中最重要的因素是按键的类型，通常有机械按键和触摸按键两种类型。
对于机械按键来说，其连接方式一般为两端连接，即将按键的两端连接到电源和接地，以便单片机可以检测到按键的状态。
在电路设计中，需要使用一个电阻器将按键的一端连接到单片机的输入端口，从而限制电流的流动并保护电路。
对于触摸按键来说，其连接方式相对简单，一般只需要将按键连接到单片机的输入端口即可。
触摸按键的原理是通过传感器感知人体电容来检测按键状态，因此其电路设计需要考虑到人体电容的变化和干扰。
在完成按键的连接和电路设计后，需要对单片机进行编程以实现按键检测和响应。
按键的检测可以通过轮询或中断的方式实现，在检测到按键状态变化时，单片机将执行相应的操作。
总之，单片机独立按键的实现需要考虑多个因素，包括按键类型、连接方式和电路设计，以及相应的编程实现。
通过合理的设计和编程，可以实现稳定可靠的按键检测和响应。
独立按键原理图
独立按键原理图
在独立按键的原理图中，通常会包含以下几个关键部分：
1. 按键开关：独立按键的核心部件，通常由两个金属片组成，当按下按键时，这两个金属片会接触，从而导通电路；当释放按键时，金属片会分离，断开电路。
2. 连接线路：用于连接按键开关和其他电子元件的导线。
这些导线通常是细小的金属线，通过连接线路，按键可以与其他电子元件进行信号传输。
3. 电源：独立按键通常需要受到电源的供电以正常工作。
电源可以是直流电源、交流电源或电池等，具体取决于使用场景和需要。
4. 信号输入/输出：按键通常用于输入或输出信号。
输入信号指从按键输入到电子设备中的信号，输出信号指从电子设备输出到按键的信号。
5. 过滤电路：为了减少按键使用过程中的干扰，独立按键通常会加入过滤电路，用于滤除不必要的电磁波干扰或静电干扰。
6. 接地线：独立按键通常需要接地，以确保电路的稳定性和减少漏电等问题。
接地线与电源线及信号线相连，形成一个完整的电路系统。
通过以上部分的组合和连接，按下独立按键时，按键开关会接
通相应的信号，并将其输入到电子设备中，从而实现相应的操作。
同时，过滤电路和接地线的作用可以保证按键的稳定性和减少干扰。
这样，独立按键就能够在各种电子设备中发挥作用，如电脑键盘、遥控器、手机等。

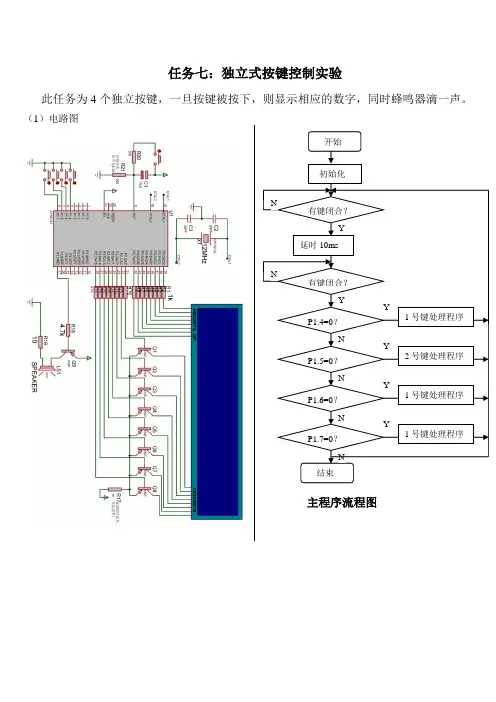

任务七：独立式按键显示
