汽车底盘离合器的结构及原理

教案课程名称：汽车底盘构造与维修课次教学内容教学内容备注一、离合器功用及工作原理1、离合器的功用与要求：（1）功用1）使发动机与传动系逐渐接合，保证汽车平稳起步。

2）暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换档，保证传动系换档时工作平顺。

3）限制所传递转矩，防止传动系过载(2)对离合器的要求：1）具有合适的储备能力。

既能保证传递发动机最大扭矩，又能防止传动系过载。

2）接合平顺柔和，以保证汽车平稳起步3）分离迅速彻底，便于换档和发动机起动。

4）具有良好的散热能力。

5）操纵轻便，以减轻驾驶员的疲劳。

6）从动部分的转动惯量应尽量小,以减小换档时的冲击。

重点介绍：·要求掌握离合器功用及工作原理2、摩擦片式离合器工作原理（1）离合器的组成·主动部分、从动部分、压紧装置、分离机构和操纵机构（2）离合器的工作原理1）接合状态：2）分离过程3）接合过程3、摩擦离合器主要类型1）按从动盘数目分为：单片式、双片式、多片式。

轿车和轻中型货车一般采用单片式2）按压紧弹簧的型式与布置分：周布弹簧式、中央弹簧式、膜片弹簧式重点介绍摩擦片式离合器工作原理·要求学生掌握摩擦片式离合器的动力传递过程二、摩擦片式离合器的构造（一）摩擦片式离合器的基本构造·摩擦片式离合器一般由主动部分、从动部分、压紧机构和操纵机构四部分组成。

重点介绍：·要求掌握摩擦片式离合器的构造·所有专业要求一致（二）两种典型的摩擦片式离合器1、膜片弹簧离合器（1）结构1）膜片弹簧：用优质弹簧钢板制成，形状为碟形，开有径向切槽，切槽内端连通，外端为圆孔。

两个切槽之间钢板形成一个弹性杠杆，即是压紧弹簧又是分离杠杆2）压紧装置：压紧装置由压盘、离合器盖、膜片弹簧、支承圈、定位铆钉、分离钩、传动片组成（2）工作原理·膜片弹簧中部两侧由支承圈夹持在离合器盖上，支承圈既是变形支点，压盘周边有多个分离钩与膜片弹簧钩在一起。

汽车底盘传动系统的工作原理汽车底盘传动系统是指将发动机的动力传递到车辆的驱动轮上，以推动车辆行驶的系统。

它是汽车动力系统中至关重要的部分，承担着转速和扭矩传递的任务。

底盘传动系统主要包括离合器、变速器、传动轴和驱动轴等组成部分，下面将详细介绍底盘传动系统的工作原理。

1. 离合器的作用离合器是底盘传动系统的第一个重要组成部分。

当汽车启动时，发动机的动力通过离合器传递到变速器。

离合器的作用是在发动机和变速器之间建立或切断动力传递的连接。

当离合器踏板踩下时，离合器压盘与飞轮分离，使发动机和变速器之间断开连接，发动机的动力不会传递到变速器上。

当离合器踏板松开时，离合器压盘与飞轮接触，发动机的动力就可以传递到变速器上。

2. 变速器的作用变速器是底盘传动系统中的核心部分，它根据不同的行驶条件和需要，调整发动机输出的扭矩和转速，以适应车辆的行驶速度和负载。

常见的变速器有手动变速器和自动变速器两种。

手动变速器通过不同齿轮的组合，实现不同档位的切换，从而改变车辆的速度和转向力。

自动变速器则通过液压系统和电控系统，根据车速和发动机负荷自动调整齿轮的组合，以实现平稳的换挡过程。

3. 传动轴的作用传动轴是将变速器输出的动力传递到驱动轮上的关键部件。

它通常由多个万向节和传动轴管组成，可以通过柔性连接和伸缩功能适应车辆的行驶过程中发生的悬挂运动和车轮转向。

传动轴的长度和转速要根据车辆的设计和使用条件进行合理选择，以保证传动效率和行驶平稳性。

4. 驱动轴的作用驱动轴是底盘传动系统的最后一部分，它将传动轴传递过来的动力转化为驱动力，推动车辆前进。

驱动轴由多个半轴和差速器组成，差速器可以使驱动轮以不同的速度旋转，以适应转弯时内外轮的转速差异。

驱动轴的选择和设计要根据车辆的驱动方式（前驱、后驱或四驱）、车辆的动力输出和悬挂结构等因素进行合理安排。

汽车底盘传动系统通过离合器、变速器、传动轴和驱动轴等组成部分，将发动机的动力传递到驱动轮上，以推动车辆行驶。

汽车底盘离合器拆装实训报告
实训班级：学生姓名：实训时间：年月日
实训目的：
1、让学生正确认识离合器的结构；
2、让学生能正确拆离合器。

实训用器材：
汽车离合器2个、工具2套、手套4对。

实训准备：
学习离合器拆装的有关知识，了解离合器的拆装步骤。

实训记录：
一、膜片弹簧离合器总成的结构（桑塔纳轿车离合器结构）
离合器盖、飞轮、压盘、膜片弹簧、从动盘。

二、实物认为识。

请在下划线上填上各图片的名称。

飞轮离合器盖离合器盖、压盘、膜片弹簧从动盘（离合器片）
分离轴承、分离叉
三、离合器的拆装。

(1)、分解离合器前，应该预先在离合器盖及压盘上做出装配的标记，以防止破坏离合器本身的平衡。

(2)、将离合器的各固定螺栓依次拧松，取下压盘总成、离合器从动盘。

认识各部件。

(３)、将拆下来的零件分类按顺序排好，并擦拭干净，以防止错乱。

（4）、将从动盘装在飞轮上，用定心棒定位。

从动盘上减振弹簧突出的一面朝外。

装上压板组件，用扭力扳手间隔拧紧螺栓，力矩为25N/m。

(５)、离合器装配时，应注意零件间的相互次序，不能错装。

（三）、清理工具、清洁卫生。

整理工具，清扫垃圾。

教案课题章节第二章§2.1离合器的概述课型专业课课时2（3）教具学具电教设施多媒体离合器实物教师鲍晓沾教学目标知识教学点1、汽车离合器的作用、组成和工作原理2、汽车离合器各组成部分的结构、工作原理及工作过程能力培养点1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程德育渗透点工作过程中培养学生5S理念，同时遵守职业道德养成吃苦耐劳的精神教学重点难点重点汽车离合器的作用、组成和工作原理难点汽车离合器各组成部分的结构、工作原理及工作过程学法引导多媒体、举例、分组讨论、问答与练习教学内容更新、补充、删节无参考资料《汽车底盘构造与维修》周林福主编《汽车底盘常见维修项目实训教材》朱军主编课后体会教与学互动设计教师活动内容学生活动内容时间§2.2（1）离合器概述知识回顾：1、汽车传动系有哪些常见的布置形式？2、画出汽车传动系组成结构图（前置后驱）学习目标：1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程课程内容：●问题：什么是离合器？离合器装在哪里？离合器有什么功用？一、离合器的功用1) 使发动机与传动系逐渐接合，保证汽车平稳起步；2) 暂时切断发动机的动力传动，保证变速器换档平顺；3) 限制所传递的转矩，防止传动系过载。

二、离合器的分类●摩擦离合器●液力：耦合器，变矩器●电磁离合器目前使用最多的使用最多的是摩擦式离合器，按照不同的方式还可以再分：1．根据摩擦表面的工作条件：干式、湿式（如自动变速器中）回答问题，上黑板画出示意图了解本节学习目标思考问题1、看实物2、了解作用实物比较了解离合器类型10分3分2分钟5分钟5分钟教与学互动设计教师活动内容学生活动内容时间2．根据从动盘的数目：单片（EQ1090、BJ2020、轿车）双片（CA1091）多片离合器3．压紧弹簧的不同：周布弹簧式（EQ1090、CA1091、BJ2020）膜片弹簧式（广泛应用）中央弹簧式、和斜置弹簧式4．操纵机构的不同：机械式、液压式、气压式和空气助力式等。

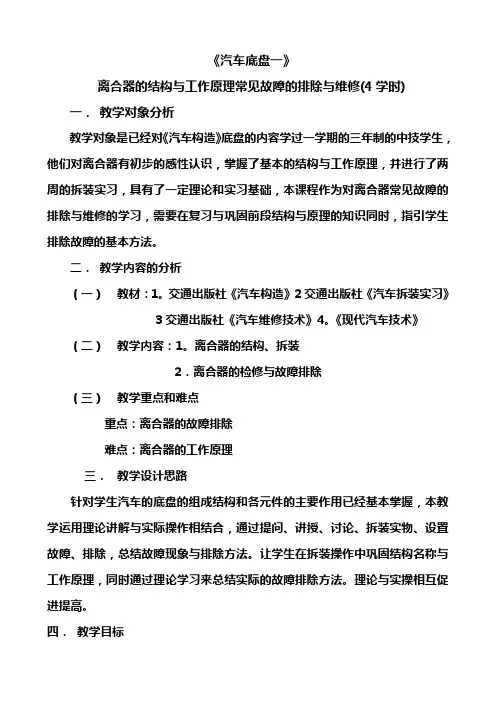

《汽车底盘一》离合器的结构与工作原理常见故障的排除与维修(4学时) 一．教学对象分析教学对象是已经对《汽车构造》底盘的内容学过一学期的三年制的中技学生，他们对离合器有初步的感性认识，掌握了基本的结构与工作原理，并进行了两周的拆装实习，具有了一定理论和实习基础，本课程作为对离合器常见故障的排除与维修的学习，需要在复习与巩固前段结构与原理的知识同时，指引学生排除故障的基本方法。

二．教学内容的分析（一）教材：1。

交通出版社《汽车构造》2交通出版社《汽车拆装实习》3交通出版社《汽车维修技术》4。

《现代汽车技术》（二）教学内容：1。

离合器的结构、拆装2．离合器的检修与故障排除（三）教学重点和难点重点：离合器的故障排除难点：离合器的工作原理三．教学设计思路针对学生汽车的底盘的组成结构和各元件的主要作用已经基本掌握，本教学运用理论讲解与实际操作相结合，通过提问、讲授、讨论、拆装实物、设置故障、排除，总结故障现象与排除方法。

让学生在拆装操作中巩固结构名称与工作原理，同时通过理论学习来总结实际的故障排除方法。

理论与实操相互促进提高。

四．教学目标（一）知识领域的教学目标1．掌握离合器在汽车动力传递过程的作用2．理解分离轴承的作用3．掌握离合器的工作原理（二）能力发展教学目标通过拆装离合器来认识结构名称，并知道对各零件保养的项目，特别是某个零部件磨损会产生后果及常见故障的保养维修的内容的做法。

（三）情感领域的教学目标通过拆装EQ1092 CA1091两类国产汽车离合器来认识离合器的操纵机构是如何控制换档和实际坐车与驾驶汽车或摩托车相结合起来，自己动手设置些故障产生的后果和把故障排除维修后正常运转的成就感，体验修车与学习的乐趣，让学生明白只有真正掌握了基本的维修技术，才是今后更好地学习其他更加先进的汽车维修技术打下基础。

五．教学过程（一）实现目标（1）的教学活动{复习、提问}汽车的动力传递路线？假设没有离合器是否还可以离合？{回答}1—2个学生老师回答并解释可以是通过油门来控制但会出现效果不明显且费油{复习、提问}汽车离合器简单来说有哪三大作用？{回答}1—2个学生离合器的分离与结合的过程==老师讲解通过动态实物演示并联系乘车的工作原理离合器的工作原理通过教学课件和挂图详细讲解{讨论}汽车离合器的传动是无限不循环小数还是整数？{回答}1—2个学生教师参与讨论分析（二）实现目标（2）的教学活动EQ1091车离合器的进行拆装。
