工程测绘知识点总结

  • 格式：docx
  • 大小：25.34 KB
  • 文档页数：3

工程测绘知识点总结

一、 工程测绘概述

工程测绘是以地理信息系统技术为基础，通过对地球上自然和人文现象进行实地测量、数据处理和信息分析，以建立真实、准确、可靠的地理空间数据为目的的一种科学技术。工程测绘技术是现代地理信息技术的重要组成部分，广泛应用于土地利用规划、地籍测绘、地形测量、城市规划、道路设计、航空航天、自然资源调查、环境保护等领域。

本文将从工程测绘的基本概念、测量原理、测绘仪器设备、测绘工程项目实施、数据处理与分析等方面，系统总结工程测绘的知识点。

二、 基本概念

1. 测绘的定义

测绘是地面实体位置、形状、大小、高程和地理空间分布等的实际测定，以及对地球或其他天体的物理特征进行测量和描述。测绘采用各种测量方法和技术手段，通过对物体的观测、记录和计算，实现地面各种要素的图解和数字化表示。

2. 测绘的分类

根据测绘对象的不同，测绘可以分为地形测绘、地籍测绘、海洋测绘、航空摄影测绘、卫星遥感测绘等不同类型。同时，在测绘过程中，根据测绘目的和测绘精度的不同，还可分为大地测量、工程测量、工程测绘等不同领域。

三、 测量原理

1. 测量基本原理

测量的基本原理包括观测原理、记录原理、计算原理和精度控制原理。在测绘工程中，观测原理是指通过精密测量仪器对目标物体进行观测和记录；记录原理是指测量结果的准确记录和保存；计算原理是指根据测量数据进行计算和处理以获得测量结果；精度控制原理是指在测量过程中对数据精度进行控制和调整，确保测量结果的精度和准确性。

2. 测量方法

测量方法包括直接测量和间接测量两种。直接测量是指通过直接观测和测量目标物体的距离、角度等物理量，获得测量结果；间接测量是指利用已知尺寸的物体和已知量的物理规律，计算目标物体的尺寸、位置等测量结果。

四、 测绘仪器设备

1. 测量仪器 测量仪器是测绘工程中使用的各种测量仪器和设备，包括全站仪、经纬仪、水准仪、GPS卫星定位仪等。这些仪器通过测量角度、距离、高程等物理量，获得地面目标的实际位置和形状。

2. 遥感技术

遥感技术是指利用传感器和航空或卫星平台对地球表面进行遥感观测，获取地表的表面光谱、热量、高程等信息的技术。遥感技术尤其适用于大范围地表特征的获取和地理信息的快速更新，广泛应用于农业、地质勘探、城市规划、资源调查等领域。

3. GIS技术

地理信息系统（GIS）是一种利用计算机技术对地理信息进行存储、管理、分析和图形展示的系统。GIS技术能够将地理信息数据与属性信息进行有机集成，实现地理信息的可视化、查询、分析和空间关联，被广泛应用于地质勘探、城市规划、自然资源调查等领域。

五、 测绘工程项目实施

1. 项目规划

测绘工程项目在实施前需要进行项目规划，包括确定项目目标、内容和方法，编制项目方案、预算和时间计划，确定项目的组织结构和人员分工，明确项目的质量和安全管理措施等。

2. 观测实施

观测实施是指根据项目方案和工程要求，使用测量仪器和设备进行实地测量和数据采集。在观测实施过程中，需要对测量仪器进行校准和调试，对观测点进行选取和布设，并及时记录观测数据和观测情况。

3. 数据处理与分析

数据处理与分析是测绘工程项目中的重要环节，包括对观测数据的整理、计算、筛选和检查，对不同观测数据进行比对和分析，利用计算机软件进行数据处理和绘图，最终生成工程测绘成果图和数据报告。

六、 测绘成果应用与管理

1. 测绘成果的应用

测绘成果在各类工程项目中起着重要的作用，包括土地利用规划、城市规划、道路设计、建筑施工、资源勘探等领域。工程测绘成果图和数据报告为工程设计、施工和管理提供了基础数据和依据。

2. 测绘成果的管理 测绘成果的管理包括成果图件的存档、数据的归档、成果的质量检查和验收等环节。测绘成果的管理要求对测绘成果进行数字化保存和备份，确保测绘成果的完整性和可用性。

七、 发展趋势与挑战

1. 发展趋势

随着信息化技术的发展和应用，工程测绘技术将向着数字化、智能化、精密化和集成化等方向发展。数字测绘技术、智能测绘仪器、高精度全球定位系统、卫星遥感技术等将逐渐成为工程测绘的主要发展方向。

2. 挑战与应对

数字化技术的应用使得测绘工程项目更多地涉及数字信息处理和数据管理，对测绘专业人才的素质、技能和工作流程提出了新的要求。同时，地理信息安全、数据隐私保护、数据共享和开放等问题也将是工程测绘面临的新挑战，需要加强安全保护和规范管理。

总结

工程测绘是一门综合地科学技术，其核心是以地理信息系统技术为支撑的地理空间数据获取、管理和应用。工程测绘技术已经成为多个领域的重要支撑，逐渐从传统的土地测量、测绘制图向数字测绘、地理信息系统发展，已经成为数字经济时代大数据的基础设施之一。但值得注意的是，在工程测绘的发展过程中，也面临着新的技术挑战和管理问题，需要加强技术研发和规范管理。相信通过不断的技术创新和管理规范，工程测绘技术一定能为我们的社会生活和经济发展作出更大的贡献。

合集下载

工程测量必考知识点总结

工程测量必考知识点总结

工程测量必考知识点总结

一、地形测量

地形测量是工程测量中的一个重要内容，它主要是指对地表地貌、地形特征以及地形变化进行测量和记录。地形测量的目的是为了为工程规划和设计提供依据，以及为地质勘探等活动提供有关信息。地形测量主要包括以下内容：

1. 高程测量

高程测量是地形测量中的重要内容，它主要是对地面或地物的高度进行测量。高程测量通常采用水准测量法和GPS测量法等方法进行。水准测量法是通过水准仪进行测量，通过设立水准点测量高程。GPS测量法则是利用全球定位系统进行高程测量，通过接收卫星信号来确定地面高程。

2. 地形图测绘

地形图测绘是地形测量的另一个重要内容，它是通过测量地表地貌、地形特征等信息，绘制出反映实际地形情况的地图。地形图测绘通常采用遥感测绘技术和地形测量仪器进行。

二、建筑测量

建筑测量是工程测量的重要领域之一，它主要是指对建筑物的位置、尺寸、形状等进行测量和记录。建筑测量的目的是为了为建筑设计和建设提供依据，以及为房地产开发等活动提供有关信息。建筑测量主要包括以下内容：

1. 建筑物的平面测量

建筑物的平面测量是建筑测量的重要内容，它主要是对建筑物的平面位置、尺寸等进行测量和记录。建筑物的平面测量通常采用测绘仪器进行，如全站仪、测距仪等。

2. 建筑物的立面测量

建筑物的立面测量是建筑测量的另一个重要内容，它主要是对建筑物的立面形状、高度等进行测量和记录。建筑物的立面测量通常也采用测绘仪器进行。

三、工程测量方法

工程测量方法是工程测量的关键内容，它主要是指在实际测量中应用的各种测量技术和方法。在工程测量中，需要根据具体情况选择合适的测量方法，以实现高精度的测量结果。工程测量方法主要包括以下内容：

1. 静态测量方法 静态测量方法是指在不动的情况下进行测量的方法，通过在地面或建筑物上设置控制点，使用测绘仪器进行测量。静态测量方法主要包括水准测量法、全站仪测量法、测距仪测量法等。

〈工程测量基本知识〉

〈工程测量基本知识〉

1 工程测量基本知识

工程测量学，研究工程建设在规划设计、建筑施工、运行管理各个阶段所进行的各项测量工作的理论、方法、技术。工程测量的任务包括建立测量控制网；提供规划设计所需要的地形图、断面图和其他有关资料；工程施工放样，施工测量，竣工测量；工程运行管理期间的沉陷、位移、变形等安全监测工作。

一、基础知识

测量工作中，地面点的空间位置是用坐标和高程来表示（确定）的。表示地面点平面位置的常用坐标有地理坐标、平面直角坐标，小范围内也可用极坐标；高程是地面点到大地水准面的铅垂距离，称为该点的绝对高程，也称海拔。

目前，我国以黄海平均海水面作为大地水准面。1985年决定采用新确定的黄海平均海水面作为我国的高程起算面，称为“1985年黄海高程系”。

之前，我国曾以天津大沽平均海水面作为大地水准面。

距离、水平角及高程是确定地面点相对位置的三个基本几何要素，则距离测（丈）量、水平角测量及高程测量是测量的基本工作。

结合工作实际，本着学习基础知识、掌握基本技能的原则，现重点学习距离丈量、普通水准测量（高程、视距、断面测量）。

二、距离丈量

地面点的平面位置是该点投影到水平面上的位置，因此，两点之间的图上距离是指两点之间的水平距离。距离丈量一般是丈量两点之间的水平距离，如果测得的是倾斜距离，就要进行折算。

（一）距离丈量常用工具

距离丈量常用的工具有钢尺、皮尺、绳尺、花杆、测钎等。丈量精度要求高时，一般使用钢尺；精度要求低时，可用皮尺或绳尺；花杆主要是用来标志位置、标定方向；测钎用来标志位置或记数已测过的整尺次数。

（二）平坦地面一般精度的距离丈量

丈量平坦地面上两点（应设有明显的标志）之间的水平距离，由两人各持尺子的一端，从一点量向另一点，当两点之间的距离大于一个尺段时，后面的人（后尺手）对准起始刻度、并指挥前面的人（前尺手）调整丈量方向与两点连线一致，目估调整使尺子水平并拉紧，然后标示出尺子终点位置，依次逐尺段进行测量、标记、记录和计算，最终求得两点之间的水平距离；当两点之间的距离不足一个尺段时，可直接拉紧、调平，并分别读取起止点读数，然后计算两点之间的距离，或一端对准起始刻度、另一端直接测读水平距离数。

工程测量知识点总结

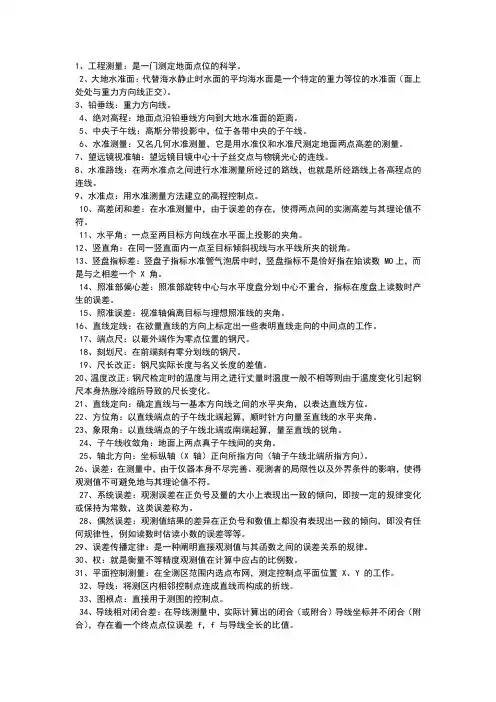

工程测量知识点总结

1、工程测量：是一门测定地面点位的科学。

2、大地水准面：代替海水静止时水面的平均海水面是一个特定的重力等位的水准面（面上处处与重力方向线正交）。

3、铅垂线：重力方向线。

4、绝对高程：地面点沿铅垂线方向到大地水准面的距离。

5、中央子午线：高斯分带投影中，位于各带中央的子午线。

6、水准测量：又名几何水准测量，它是用水准仪和水准尺测定地面两点高差的测量。

7、望远镜视准轴：望远镜目镜中心十子丝交点与物镜光心的连线。

8、水准路线：在两水准点之间进行水准测量所经过的路线，也就是所经路线上各高程点的连线。

9、水准点：用水准测量方法建立的高程控制点。

10、高差闭和差：在水准测量中，由于误差的存在，使得两点间的实测高差与其理论值不符。

11、水平角：一点至两目标方向线在水平面上投影的夹角。

12、竖直角：在同一竖直面内一点至目标倾斜视线与水平线所夹的锐角。

13、竖盘指标差：竖盘子指标水准管气泡居中时，竖盘指标不是恰好指在始读数 MO上，而是与之相差一个 X 角。

14、照准部偏心差：照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。

15、照准误差：视准轴偏离目标与理想照准线的夹角。

16、直线定线：在欲量直线的方向上标定出一些表明直线走向的中间点的工作。

17、端点尺：以最外端作为零点位置的钢尺。

18、刻划尺：在前端刻有零分划线的钢尺。

19、尺长改正：钢尺实际长度与名义长度的差值。

20、温度改正：钢尺检定时的温度与用之进行丈量时温度一般不相等则由于温度变化引起钢尺本身热胀冷缩所导致的尺长变化。

21、直线定向：确定直线与一基本方向线之间的水平夹角，以表达直线方位。

22、方位角：以直线端点的子午线北端起算，顺时针方向量至直线的水平夹角。

23、象限角：以直线端点的子午线北端或南端起算，量至直线的锐角。

24、子午线收敛角：地面上两点真子午线间的夹角。

工程测量知识点

工程测量知识点

工程测量知识点

工程测量是一项涉及地理空间信息科学技术的领域，它关系到建筑、公路、铁路、电力等各个行业的设计、建设以及维护管理等方面。本文将介绍工程测量中常见的知识点，以便读者更好地了解工程测量。

一、工程测量的定义和分类

工程测量是指利用测量仪器和技术，对各种工程对象在空间位置和形状、物理性质等方面进行测量、计算、分析和评定的过程。

工程测量按照不同的测量对象可分为地面测量、水下测量、空中测量和微波测量等。地面工程测量是测量地球表面或地下的结构等，发挥着对地球开发和利用、资源勘查、资料整理、编制地图、建设、管理、保护等方面的作用。水下工程测量是指水下物体的形状、面积、体积、纵向、横向和高程等测定。空中工程测量是指在空中进行测量的一种方法，主要应用于航空摄影、遥感和测绘等领域。微波工程测量是指利用微波进行测量和研究各种的天体和地球物体，主要是雷达测量、微波测距和微波辐射测量等。

二、基础知识——测量单位和坐标系

测量单位是指在测量过程中所使用的一系列数量的名称、大小和度量值，如长度单位米（m）、角度单位度（°）、时间单位秒（s）等。在工程测量中，必须使用标准的测量单位。

坐标系是工程测量中常用的一种描述点、线、面位置关系的方法。常用的坐标系有平面直角坐标系、空间直角坐标系和极坐标系。平面直角坐标系通常用于描述平面形状和尺寸；空间直角坐标系则为描述空间中各物体的位置和形状提供了基础；极坐标系与直角坐标系配合使用，可以描述不规则形状或土地地貌等。

三、测量误差及其控制方法

在工程测量中，误差不可避免。误差可以分为系统误差和随机误差。

系统误差是由于测量器材、测量方法等因素引起的，比如仪器漂移、温度变化、灯光效应等等。控制系统误差的方法，需要进行连续性检查、常规维护和定期校准等。

随机误差则是测量器材使用不当或环境等因素造成的误差。如在同样的条件下，测多次得到的结果并不一样。随机误差可以通过提高测量器材的精度、增加测量次数、改善测量环境等方法进行控制。
