一、填空题（每空1分，共计30分）1.α―Fe是体心立方晶格，γ-Fe是面心立方晶格。
2.含碳量处于0.0218%～2.11%的铁碳合金称为钢，含碳量为2.11%～6.69%的铁碳合金称为白口铸铁。
5.常见碳素钢按含碳量分为低碳钢、中碳钢__ 、高碳钢。
6.通常把铸造分为砂型铸造、特种铸造两大类。
7.焊条电弧焊常用的引弧方法有_碰撞引弧法，摩擦引弧法。
P2348.强度是材料抵抗变形和断裂的能力。
9.冲击韧度随温度的降低，在某一温度范围时材料的冲击韧度值急剧下降，这个温度称为脆性转变温度。
10.分别填出下列铁碳合金组织的符号。
奥氏体A 铁素体F____珠光体P____。
11.在钢的普通热处理里，其中正火__和退火_、调质__属于预先热处理。
12.马氏体是碳在α-fe 中形成的过饱和固溶体，其硬度主要取决于含碳量_。
13.常用的淬火冷却介质有水、油__和碱或盐类水溶液___。
14.静拉伸强度的主要判据有弹性极限_、屈服点__和抗拉强度__。
15.实际金属晶体中存在大量缺陷，根据几何特征可分为点缺陷、线缺陷、面缺陷。
16.铁碳相图中，特征点C称作共晶___点，该点的碳的质量分数（含碳量）为4.3___%。
17.铁素体是碳溶于α-Fe____中形成的间隙固溶体，727_℃时铁素体含碳量达到最大值0.0218__%。
18.某钢进行显微组织观察时，若其中铁素体含量约占50%，其含碳量约为3.35％___。
19.常用的退火方法有完全退火、等温退火、球化退火、去应力退火等。
20.自由锻分为锻锤自由锻和水压机自由锻两种。
21.工具钢按用途可分量具__、刃具_和模具_。
22.铸铁中常见的石墨形态有片状__、球状_、团絮状__及蠕虫状四种。
23.板料冲压的基本工序可分为分离工序_和变形工序___两大类。
24.浇注系统通常由浇口杯、直浇道、横浇道和内浇道四部分组成。
25.按照钎料的熔点不同，可以将钎焊分为软钎焊和硬钎焊两类。
7种退火工艺退火工艺将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。
退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。
退火的目的：（1）降低钢的硬度，提高塑性，便于机加工和冷变形加工；（2）均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备；（3）消除内应力和加工硬化，以防变形和开裂。
退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。
退火方法的分类常用的退火方法，按加热温度分为：临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火。
临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火。
七类退火方式1、完全退火工艺：将钢加热到Ac3以上20~30℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全奥氏体化）。
完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。
低碳钢完全退火后硬度偏低，不利于切削加工；过共析钢加热至Ac cm 以上奥氏体状态缓慢冷却退火时，Fe3CⅡ会以网状沿晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。
目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。
亚共析钢完全退火后的组织为F+P。
实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。
2、等温退火完全退火需要的时间长，尤其是过冷奥氏体化比较稳定的合金钢。
如将奥氏体化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。
工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使奥氏体转变为珠光体，然后空冷至室温的热处理工艺。

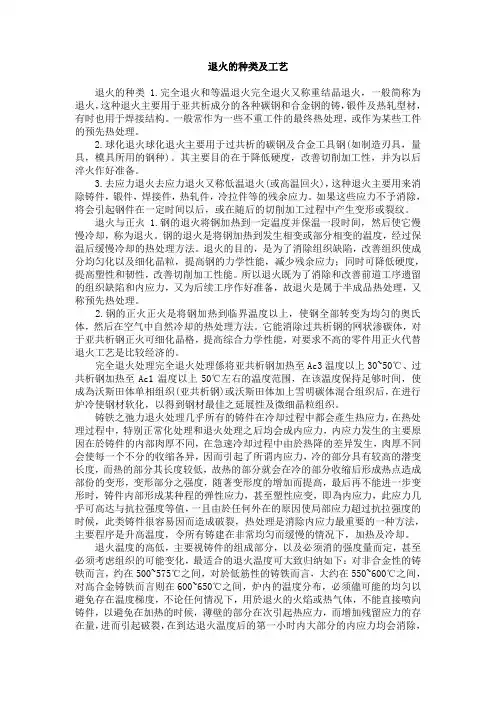

退火的种类及工艺退火的种类 1.完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。
一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。
2.球化退火球化退火主要用于过共析的碳钢及合金工具钢(如制造刃具，量具，模具所用的钢种)。
其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。
3.去应力退火去应力退火又称低温退火(或高温回火)，这种退火主要用来消除铸件，锻件，焊接件，热轧件，冷拉件等的残余应力。
如果这些应力不予消除，将会引起钢件在一定时间以后，或在随后的切削加工过程中产生变形或裂纹。
退火与正火 1.钢的退火将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。
钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。
退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。
所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。
2.钢的正火正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。
它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。
完全退火处理完全退火处理係将亚共析钢加热至Ac3温度以上30~50℃、过共析钢加热至Ac1温度以上50℃左右的温度范围，在该温度保持足够时间，使成為沃斯田体单相组织(亚共析钢)或沃斯田体加上雪明碳体混合组织后，在进行炉冷使钢材软化，以得到钢材最佳之延展性及微细晶粒组织。
铸铁之弛力退火处理几乎所有的铸件在冷却过程中都会產生热应力，在热处理过程中，特别正常化处理和退火处理之后均会成内应力，内应力发生的主要原因在於铸件的内部肉厚不同，在急速冷却过程中由於热降的差异发生，肉厚不同会使每一个不分的收缩各异，因而引起了所谓内应力，冷的部分具有较高的潜变长度，而热的部分其长度较低，故热的部分就会在冷的部分收缩后形成热点造成部份的变形，变形部分之强度，随著变形度的增加而提高，最后再不能进一步变形时，铸件内部形成某种程的弹性应力，甚至塑性应变，即為内应力，此应力几乎可高达与抗拉强度等值，一且由於任何外在的原因使局部应力超过抗拉强度的时候，此类铸件很容易因而造成破裂，热处理是消除内应力最重要的一种方法，主要程序是升高温度，令所有铸建在非常均匀而缓慢的情况下，加热及冷却。
