FY3000-DCS分布式在线防止电气误操作系统

1 前言

随着科学技术的发展和进步，用于电力系统的微机防止电气误操作系统也在不断地

升级和发展，更安全、更可靠、更方便的在线式防误操作闭锁系统正在逐步取代离线式

防误操作闭锁系统。和离线式防误闭锁系统相比，在线式防误闭锁系统的优点是明显的，

它不仅能实时地监测锁具的状态，而且能实时监测被闭锁设备的状态（如：手动刀闸、

临时接地线、网门等）。这些设备的每一次状态变化，都能实时地传回监控中心的五防

图形系统，使图形系统在每一次模拟预演前，都能准确地获得锁具和设备的实际状态，

从而保证了模拟状态和设备的实际状态相一致，这就大大提高的操作的安全性。更重要

的是在线式防误闭锁系统能够很方便地和调度系统及综自系统联网，把电力运行过程中

的一些突发事件及时地传给五防系统，五防系统能根据这些突发事件，及时地中止正在

进行的操作，防止恶性误操作事故的发生。因此在线式防误闭锁系统代表了当今微机防

误闭锁系统的发展方向，具有强大的生命力。

2 概述

FY3000-DCS分布式在线防止电气误操作系统是珠海共创公司总结了多年微机防误

闭锁领域研发、生产经验的基础上，根据电力系统对电气操作在线防误的要求，以确保

操作安全、提高工作效率为主要目的，为110kV及以上变电站开发的，集站内设备联锁

式自动防误闭锁和自动防误解锁、设备位置检测、操作监视、远方监控操作、操作培训、

操作信息管理等功能于一体的新一代微机防误闭锁系统。

本系统采用CANBus技术，将通信管理机、单元控制器及数码锁等核心设备组成一

个分布式串行通信网络，具有高性能、高可靠性、实时性好等特点。用户在操作更简便、

更流畅的同时，全面、彻底地杜绝了因设备离线所导致的电气误操作事故。该系统同时

具有在线高压验电、在线高压测温等多种实时数据采集和实时监控的扩充功能。

3 系统配置

该系统配置由一台防误主机、一台通信管理机、多个单元控制器和数码锁组成。系

统机构框图如下：

图3-1 FY3000-DCS分布式在线防止电气误操作系统结构图

4 主要功能

1、图形模拟：可进行一次及二次设备的仿真模拟操作，并能根据五防逻辑及设备

运行状态自动判断操作的正确性，对误操作提出智能语音警告。

2、开操作票：系统提供图形模拟开票、调用典型操作票、调用追加操作票和手工

开操作票等多种开票方式，满足不同的需求。

3、系统接口：系统提供丰富的接口与相关的装置进行连接，如通过标准串口与防

误闭锁装置或监控系统连接、通过MODEM与远方调度或集控中心连接、通过网络与MIS

系统进行连接等，实现资源共享与信息交换。

4、系统维护：允许运行人员根据应用环境的变化对相关数据库和文件进行扩充和

修改。如：一次系统、保护方式或运行方式的改变引起的闭锁规则、设备双编号名称的

修改，常用开票术语的制定、典型、追加操作票的维护，人员及口令的管理，操作票格

式的定制等。

5、多任务并行操作：允许包括检修在内的多个操作组同时操作，只要在不违背防

误规则的情况下各操作组不分先后顺序。系统实时监控变电站开关、隔离开关（手动、

电动）、网门、临时接地线等设备操作的同时进行防误逻辑运算，对违反防误规则的设

备操作进行闭锁，保证了变电所在多个操作组同时操作的防误。

6、智能解锁：当紧急情况时，可以根据现场设备实际运行状况结合系统内部的五

防逻辑条件，自动对不违反五防原则、需紧急操作的设备解锁。运行人员不进行模拟便

可直接到现场对已解锁设备进行操作。在解锁操作过程中主控机对每一步解锁操作步骤

进行监控，并随时根据因设备已解锁操作而引起的现场实际运行方式变化来重新确认允

许解锁操作的设备。

7、检修解锁：根据现场设备运行状况并结合系统内部的五防逻辑条件，自动对需

检修操作的设备能否防误解锁进行判断，检修操作允许长时间解锁，并保证设备检修后

能够恢复检修前状态。

8、自检和故障自诊断：防误主控机具有自动对系统的可靠性巡检功能，并能列表

显示系统自检结果。运行人员可随时了解到现场锁具好坏情况、掌握系统运行状况。当

某数码锁、测控元件、线路、单元控制器故障时；能准确无误报警并将故障原因及位置

显示出来，以确定故障模块以便快速处理，使系统恢复运行。

9、实时对位：系统自带完整的运行设备位置自动检测装置，直接并入CAN现场总

线，在对设备的防误操作自动控制过程中，将运行设备（开关、隔离开关、网门、临时

接地线）实时状态传回主控机，保证了运行设备与图形软件的实时对位。同时可提供给

变电站其它设备使用或实时远传调度和集控中心。

10、操作管理：在模拟操作或倒闸操作的过程中，系统将倒闸操作整个过程详细记

录下来，包括：倒闸操作开始时间，已操作设备及状态、解锁操作方式（防误解锁、智

能解锁、设备检修解锁）、倒闸操作结束时间等重要信息自动记录。并保存最近300个

倒闸操作任务的全部信息，并可通过特殊的REPORT工具软件将这些信息列表打印出来，

以便查询，为运行管理的科学化提供了依据。

5 闭锁方式序号电气设备闭锁方式

1 断路器 󰂗 通过通讯接口对后台监控系统的电动操作进行软闭锁； 󰂗 采用电气锁码锁对电气设备就地控制回路进行硬闭锁；

2 电动操作的隔离开关（含地刀） 󰂗 通过通讯接口对后台监控系统的电动操作进行软闭锁； 󰂗 采用电气数码锁对电气设备就地控制回路进行硬闭锁； 󰂗 采用机械锁数码锁对操作机构箱进行硬闭锁。

3 手动刀闸（含地刀） 󰂗 采用机械数码锁对操作机构进行硬闭锁。

4 临时接地线 󰂗 采用机械数码锁对接地桩进行硬闭锁。

5 母线和线路验电 󰂗 采用验电锁对线路PT信号接点处进行硬闭锁。

6 电气网/柜门 󰂗 采用机械数码锁对网/柜门进行硬闭锁。

表5-1 闭锁方式

6 主要特点

1、独创性将成熟的CANBus技术应用于变电站监视与控制设备防误操作的自动解锁

与闭锁，并将基于闭锁设备的各类数码锁和运行设备检测的传感器直接并入CAN总线，

一根电缆可满足全站设备闭锁运行设备检测需求，工程量少，容量大，基本满足免维护

要求。

2、适应变电站（发电厂）户外恶劣环境，可靠性高、寿命长、免维护的数码锁具，

不需任何钥匙实现自动防误解锁与闭锁，大大提高系统实用性。切实减轻了变电站运行

人员对设备防误操作的劳动强度，解除传统防误闭锁装置给运行人员操作时带来的烦

恼；提高工作效率，缩短操作时间。

防止电气误操作事故措施

1 防止电气误操作事故措施

为了进一步加强黑泉水库水力发电厂安全生产工作，严格落实各项安全生产规章制度，根据国家电网公司《二十五项反违章措施》内容要求和黑泉水库水力发电厂实际情况，制定防止发生电气误操作事故措施。

一、严格执行操作票、工作票制度，并使两票制度标准化，管理规范化，按照电厂下发的《运行程规》、《工作票管理制度》、《操作票管理制度》等制度执行，规范现场操作，并落实到个人，杜绝因人为的因素而造成误操作事故。

二、严格执行调度命令，操作时不允许改变操作顺序，当操作发生疑问时，应立即停止操作，并向下令人询问清楚后，再进行操作，在未询问清楚之前不允许解除闭锁装置。

三、严格按照黑泉水库水力发电厂下发的《防误闭锁装置管理办法的暂行规定》执行，加强防误闭锁装置的运行、维护管理，确保已装设的防误闭锁装置正常运行。

四、建立完善的万能钥匙使用和保管制度。防误闭锁装置不能随意退出运行，停用防误闭锁装置时，要经电厂总工程师批准；短时间退出防误闭锁装置时，应经生产部或部门负责人批准，并应按程序尽快投入运行。

五、操作断路器或隔离开关时，应以现场状态为准。

六、应随时检查高压开关柜五防功能是否齐全，性能应良好，尤其是在春、冬阶段应进行全面的检查，发现问题应2 及时处理。

七、配备充足的经检测合格的安全工作器具和安全防护用具。操作人和监护人在操作前应准备操作所需的工器具，并使用合格的工器具。

八、为防止误登室外带电设备，应检查全封闭（包括网状）的检修临时围栏完好性，发现问题时应及时解决，并做好临时措施。

九、巡检时应对常设的户外架构上的“禁止攀登，高压危险”、屋内间隔门上的“止步，高压危险”等标示牌进行检查，看是否齐全、规范、清晰，发现问题及时恢复。

十、应加强现场设备的名称和编号（双重编号）的检查，发现设备名称和编号不相符，应立即汇报并进行整改。要求字迹清晰，标色正确。

十一、强化岗位培训，提高人员的技术素质，熟悉设备的性能和操作规范。

防止电气误操作管理规定

Prepared on 22 November 2020

中国大唐集团公司防止电气误操作

工作管理办法（试行）

第一章总则

第一条为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本办法。

第二条防止电气误操作是指：防止带负荷拉、合隔离开关；防止误分、合断路器；防止带电装设接地线或合接地刀闸；防止带接地线或接地刀闸合隔离开关或断路器；防止误入带电间隔。

第三条本办法适用于中国大唐集团公司（以下简称集团公司）系统各分支机构、子公司，各直属单位。

第二章管理机构设置及职责

第四条集团公司的工作职责：

（一）组织制定集团公司系统防止电气误操作工作的管理制度、技术标准，监督检查各分支机构、子公司，各直属单位的落实情况；

（二）及时通报集团公司系统有关情况，推广先进经验，组织开展专项反事故活动；

（三）对在防止电气误操作工作中做出突出贡献的集体和个人给予表彰和奖励。

第五条各分支机构、子公司的工作职责：

（一）组织所属单位认真贯彻落实集团公司防止电气误操作的管理制度和技术标准，组织制定相关的实施细则；

（二）保证所属单位防止电气误操作工作所需费用的落实；

（三）组织所属单位落实集团公司开展的专项反事故活动；

（四）及时向集团公司反馈防止电气误操作工作信息，对所属单位在防止电气误操作工作过程中做出突出贡献的人员给予表彰和奖励。

第六条发电企业的工作职责：

（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；

（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；

（三）总工程师是本单位防止电气误操作工作的技术管理责任人，负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；

防止电气误操作技术措施

为了防止电气误操作事故的发生，认真吸取各类事故教训，真正做到举一反三，防患于未然，进一步加大反违章力度，从根本上彻底杜绝无票操作、失去监护、走错间隔、私自解锁等现象的发生，特制定如下电气防误操作技术措施，望各值运行人员认真学习，遵照执行。

一.防止带地线或地刀合闸措施:

1.电气值班员必须对接地刀、接地线的数量及地点了如指掌,日志中做好记录,并做为交接班的重要内容,交接不清严禁交接班；

2.检修过的设备必须认真检查, 测试绝缘合格，送电前对开关柜前后进行认真检查确无接地点；

3.升压站设备送电时,在操作刀闸时,一定要远方电动操作。如需就地手动操作,一定要检查有关地刀闸确在断位；

4.对于6KV母线停电检修后,小车开关暂时存放在试位的开关送电时,必须将开关拉至过道,对一次触头及柜内进行全面检查,确认接地刀断开且无异常后方可进行送电操作；

5.对于检修中接地点的接地刀和接地线封装状况与工作票要求是否相符,必须认真检查,值班人员必须心中有数；

6.对已装设接地线或接地刀开关柜的操作把手上必须悬挂"已接地"标示牌,在地线拆除前不得随意取下；

7.6KV开关柜封地线后,必须在操作票中封地线的操作项目中注明地线地点的位置（开关前后）；

8.6KV开关柜封地线时,必须使用方头长夹子接导体端, 并不准将柜门关闭, 地线必须明显可见；

9.执行倒闸操作任务时,必须按操作票所列项目顺序依次进行操作,操作完一项经操作人员检查操作质量完好以后,监护人应立即在操作项目左侧打"√",进行下面的一项操作,严禁跳项、倒项、漏项操作；

10.对设备检修后恢复送电后或转热备用的操作,必须按<>中的规定:由检修状态转冷备用状态,应单独做为一个操作任务填写操作票。

二.防止带负荷拉刀闸措施: 1.电气倒闸操作时,严格执行省局两票补充规定中"电气倒闸操作的执行标准" ,操作人、监护人、主值、值长对操作票要严格审核把关,操作时严格执行监护制度,严禁无票操作(事故处理除外)；

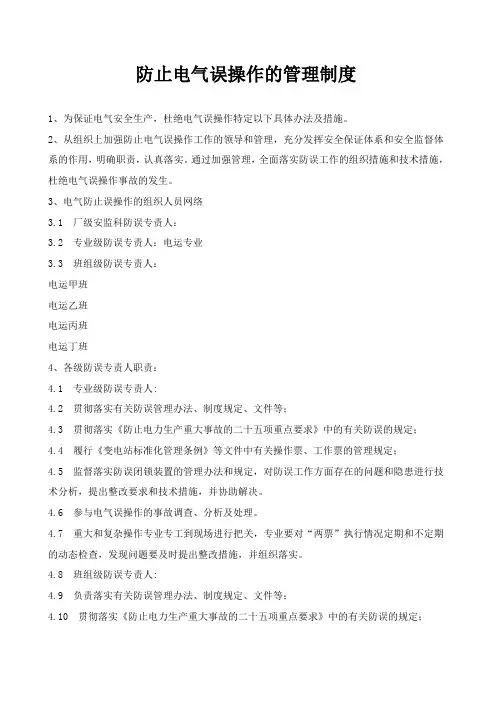

防止电气误操作的管理制度

1、为保证电气安全生产，杜绝电气误操作特定以下具体办法及措施。

2、从组织上加强防止电气误操作工作的领导和管理，充分发挥安全保证体系和安全监督体系的作用，明确职责，认真落实。通过加强管理，全面落实防误工作的组织措施和技术措施，杜绝电气误操作事故的发生。

3、电气防止误操作的组织人员网络

3.1 厂级安监科防误专责人：

3.2 专业级防误专责人：电运专业

3.3 班组级防误专责人：

电运甲班

电运乙班

电运丙班

电运丁班

4、各级防误专责人职责：

4.1 专业级防误专责人:

4.2 贯彻落实有关防误管理办法、制度规定、文件等；

4.3 贯彻落实《防止电力生产重大事故的二十五项重点要求》中的有关防误的规定；

4.4 履行《变电站标准化管理条例》等文件中有关操作票、工作票的管理规定；

4.5 监督落实防误闭锁装置的管理办法和规定，对防误工作方面存在的问题和隐患进行技术分析，提出整改要求和技术措施，并协助解决。

4.6 参与电气误操作的事故调查、分析及处理。

4.7 重大和复杂操作专业专工到现场进行把关，专业要对“两票”执行情况定期和不定期的动态检查，发现问题要及时提出整改措施，并组织落实。

4.8 班组级防误专责人:

4.9 负责落实有关防误管理办法、制度规定、文件等；

4.10 贯彻落实《防止电力生产重大事故的二十五项重点要求》中的有关防误的规定； 4.11 履行《电业安全工作规定》等文件中有关操作票、工作票的管理规定；

4.12 落实防误闭锁装置的管理办法和规定，对防误工作方面存在的问题和隐患进行技术分析，提出整改和技术措施建议，发现事故隐患及时制止汇报。

4.13 对“两票”执行情况定期和不定期进行动态检查，发现问题要及时提出整改措施，并组织落实。

4.14 电气运行全体人员都应该做到以下各项：
