岩棉板外墙保温专项施工工艺

岩棉板外墙保温的施工工艺

玻璃岩棉保温施工：

1 玻璃棉材料进场后必须有出厂合格证、检验报告单，进场后进行复试合格进行安装施工。

2 龙骨施工完毕后，在龙骨夹层中铺贴防火玻璃棉保温层，玻棉外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成，作好外保温墙体的主要技术关键是：保温层与结构层以连接方式。

3 保温层与结构层连接方式：

保温层与结构层的连接方式采用8X120膨胀螺栓方案固定，每块玻棉板6个胀栓，玻棉板厚度80、抹灰层15、为保证胀栓锚入结构层大于25，在钻头上做好标记，保证玻棉板厚度不出现负差，施工方法方便，耐火、安全可靠，而且也有较好的耐久性。（见附图一）

4玻璃棉板的安装：

4.1 玻璃棉板的排板要求：按标准整张幅面（规格：1200X600）进行自下而上沿水平方向横向按1/2板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材，保证拐角处顺直且垂直。阴、阳角处玻璃棉板交错互锁。门窗洞口四角处玻璃棉不得拼接，应采用整块玻璃棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。

4.2 玻璃棉板使用前先设计好铺设方式。计算尺寸剪裁下料，剪裁边缘直线误差应小于5mm，拼缝不大于2mmm，板与板之间的缝隙用专用胶带粘接。

4.3玻璃棉板铺设自上而下相互联接，玻璃棉板应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。

4.4板面锚固及表面处理

（1） 锚固：在安装保温板锚固件的安装入结构墙深度不小于25mm。选用Φ8X120mm的锚固螺进行锚固，采用电锤在外墙钻孔，孔径为10mm；孔深为120-130mm（含保温板厚度），将塑料膨胀螺栓安装并坚固，使玻璃棉板与外墙面紧密结合。锚固点紧固后应低于玻璃棉板表面1~2mm。锚固点的布置方式：在玻璃棉板四角及水平缝中间均设置锚固点。

中博建设 崇尚诚信，追求卓越

1

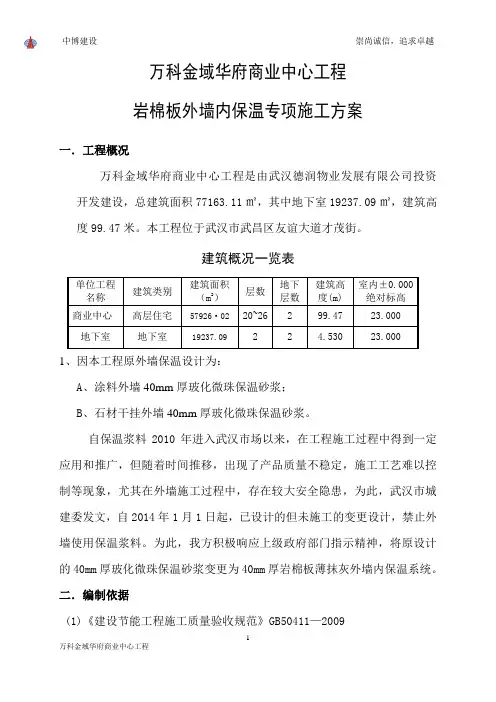

万科金域华府商业中心工程 万科金域华府商业中心工程

岩棉板外墙内保温专项施工方案

一．工程概况

万科金域华府商业中心工程是由武汉德润物业发展有限公司投资开发建设，总建筑面积77163.11㎡，其中地下室19237.09㎡，建筑高度99.47米。本工程位于武汉市武昌区友谊大道才茂街。

建筑概况一览表

单位工程名称 建筑类别 建筑面积（m2） 层数 地下层数 建筑高度(m) 室内±0.000绝对标高

商业中心 高层住宅 57926·02 20~26 2 99.47 23.000

地下室 地下室 19237.09 2 2 4.530 23.000

1、因本工程原外墙保温设计为：

A、涂料外墙40mm厚玻化微珠保温砂浆；

B、石材干挂外墙40mm厚玻化微珠保温砂浆。

自保温浆料2010年进入武汉市场以来，在工程施工过程中得到一定应用和推广，但随着时间推移，出现了产品质量不稳定，施工工艺难以控制等现象，尤其在外墙施工过程中，存在较大安全隐患，为此，武汉市城建委发文，自2014年1月1日起，已设计的但未施工的变更设计，禁止外墙使用保温浆料。为此，我方积极响应上级政府部门指示精神，将原设计的40mm厚玻化微珠保温砂浆变更为40mm厚岩棉板薄抹灰外墙内保温系统。

二．编制依据

(1)《建设节能工程施工质量验收规范》GB50411—2009 中博建设 崇尚诚信，追求卓越

2

万科金域华府商业中心工程 (2)《建筑工程施工质量验收统一标准》GB50300—2013

(3)《建筑装饰装修工程质量验收规范》GB50201—2014

(4) EN 13500《岩棉外墙内保温系统》

1

兰亭苑一期外墙岩棉板保温专项施工方案

一．工程概况

兰亭苑一期外墙保温原设计为挤塑聚苯保温板，因其阻燃性能不符合消防总局的文件精神，因此，修改为40mm厚岩棉薄抹灰外墙外保温系统。

二．编制依据

(1)《建设节能工程施工质量验收规范》GB50411—2007

(2)《建筑工程施工质量验收统一标准》GB50300—2001

(3)《建筑装饰装修工程质量验收规范》GB50201—2001

(4) EN 13500《岩棉外墙外保温系统》

(5)《建筑外墙外保温系统用岩棉制品》 （报批稿）

(6) 《外墙外保温建筑构造图集》10J121

(7) 国家、地方、行业现行法律、法规

三．施工部署

1．施工准备

1.1外墙抹灰基层用1:3防水水泥砂浆整体找平，保证基面平整度偏差不超过3mm，并按照GB 50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。

1.2 因外墙岩棉板保温尚未普及，为确保施工可行性，根据现场实际情况，首先在外墙合适位置完成样板，经检测单位检测合格并出具合格检测报告后，方可进行大面积施工。

2．安全技术交底

进场施工前，总包单位负责对保温分包单位相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。

3．材料准备

所有原材料进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。

2

4．系统及材料性能指标

3

抹面胶浆的性能指标 试验项目 性能指标

标准拉伸强度（KPa）

(与岩棉) 原强度 ≥80,或破坏在岩棉内

耐水 侵水48h,干燥2h ≥30,或破坏在岩棉内

侵水48h,干燥7d ≥80,或破坏在岩棉内

耐冻融 ≥80,或破坏在岩棉内

抗压强度/抗折强度 ≤3.0

可操作时间 1.5--4.0

四、施工工艺

基层处理（防水砂浆） →配置胶粘剂 →粘贴岩棉板 →安装固定件 →底层抹面砂浆（2遍）→耐碱网格布（2层） →面层抹面砂浆（1遍）→保温系统验收→饰面层施工

蒙城县中医院

门诊医技病房综合楼

安徽威耐得新型建材有限公司

2016年11月 岩棉板外墙外保温专项施工方案

1

目录

第一章 工程概况 ............................................................................................... 2

第二章 编制依据 ............................................................................................... 2

第三章 施工准备 ............................................................................................... 3

第四章 施工工艺及方法 ................................................................................... 7

第五章 施工验收 ............................................................................................. 19

第六章 质量保证措施 ..................................................................................... 23

第七章 进度保证措施 ..................................................................................... 26
