示波器操作指引

示波器的使用方法教程

ST-16示波器的使用

示波器是有着极其广泛用途的测量仪器之一〃借助示波器能形象地观察波形的瞬变过程，还可以测量电压。电流、周期和相位，检查放大器的失真情况等〃示波器的型号很多，它的基本使用方法是差不多的〃下面以通用ST一16型示波器为例，介绍示波器的使用方法。

面板上旋钮或开关的功能

图1是ST一16型示波器的面板图。

示波器是以数字座标为基础来显示波形的〃通常以X轴表示时间，Y轴表示幅度〃因而在图1中，面板下半部以中线为界，左面的旋钮全用于Y轴，右面的旋钮全用于X轴。面板上半部分为显示屏。显示屏的右边有三个旋钮是调屏幕用的〃所有的旋钮，开关功能见表1。其中8、10，14，16号旋钮不需经常调，做成内藏式。

显示屏读数方法

在显示屏上，水平方向X轴有10格刻度，垂直方向Y轴有8格刻度〃这里的一格刻度读做一标度，用div表示〃根据被测波形垂直方向(或水平方向)所占有的标度数，乘以垂直输入灵敏度开关所在档位的V／div数(或水平方向t／div)，得出的积便是测量结果。Y轴使用10：1衰减探头的话还需再乘10。

例如图2中测电压峰—峰值时，V／div档用0〃1V／div，输入端用了10 ： l衰减探头，则Vp－p＝0〃1V／div×3〃6div×10＝3〃6V，t／div档为2ms／div，则波形的周期：T＝2ms／div×4div＝8ms。

使用前的准备

示波器用于旋钮与开关比较多，初次使用往往会感到无从着手。初学者可按表2方式进行调节。表2位置对示波器久藏复用或会使用者也适用。

使用前的校准

示波器的测试精度与电源电压有关，当电网电压偏离时，会产生较大的测量误差〃因此在使用前必须对垂直和水平系统进行校准。校准方法步骤如下：

1〃接通电源，指示灯有红光显示，稍等片刻，逆时针调节辉度旋钮，并适当调准聚焦，屏幕上就显示出不同步的校准信号方波。

2〃将触发电平调离“自动”位置，逆时针方向旋转旋钮使方波波形同步为止。并适当调节水平移位(11)和垂直移位(5)。

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器的使用方法：

示波器，“人”如其名，就是显示波形的机器，它还被誉为“电子工程师的眼睛”。它的核心功能就是为了把被测信号的实际波形显示在屏幕上，以供工程师查找定位问题或评估系统性能等等。它的发展同样经历了模拟和数字两个时代

数字示波器，更准确的名称是数字存储示波器，即DSO（Digital

Storage Oscilloscope）。这个“存储”不是指它可以把波形存储到U盘等介质上，而是针对于模拟示波器的即时显示特性而言的。模拟示波器靠的是阴极射线管（CRT，即俗称的电子枪）发射出电子束，而这束电子在根据被测信号所形成的磁场下发生偏转，从而在荧屏上反映出被测信号的波形，这个过程是即时地，中间没有任何的存储过程的。而数字示波器的原理却是这样的：首先示波器利用前端ADC对被测信号进行快速的采样，这个采样速度通常都可以达到每秒几百M到几G次，是相当快的；而示波器的后端显示部件是液晶屏，液晶屏的刷新速率一般只有几十到一百多Hz；如此，前端采样的数据就不可能实时的反应到屏幕上，于是就诞生了存储这个环节：示波器把前端采样来的数据暂时保存在内部的存储器中，而显示刷新的时候再来这个存储器中读取数据，用这级存储环节解决前端采样和后端显示之间的速度差异。

很多人在第一次见到示波器的时候，可能会被他面板上众多的按钮唬住，再加上示波器一般身价都比较高，所以对使用它就产生了一种畏惧情绪。这是不必要的，因为示波器虽然看起来很复杂，但实际上要使用它的核心功能——显示波形，并不复杂，只要三四个步骤就能搞定了，而现在示波器的复杂都是因为附加了很多辅助功能造成的，这些辅助功能自然都有它们的价值，熟练灵活的应用它们可以起到事半功倍的效果。作为初学者，我们先不管这些，我们只把它最核心的、最基本的功能应用起来即可。

示波器

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

简介

示波器是一种用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

电压的测量

利用示波器所做的任何测量，都是归结为对电压的测量。示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。这是其他任何电压测量仪器都不能比拟的。

1．直接测量法

所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成电压值。定量测试电压时，一般把Y轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div”的指示值和被测信号占取的纵轴坐标值直接计算被测电压值。所以，直接测量法又称为标尺法。

（1）交流电压的测量

将Y轴输入耦合开关置于“AC”位置，显示出输入波形的交流成分。如交流信号的频率很低时，则应将Y轴输入耦合开关置于“DC”位置。

将被测波形移至示波管屏幕的中心位置，用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的度数H，则被测电压的峰-峰值VP-P可等于“V/div”开关指示值与H的乘积。如果使用探头测量时，应把探头的衰减量计算在内，即把上述计算数值乘10。

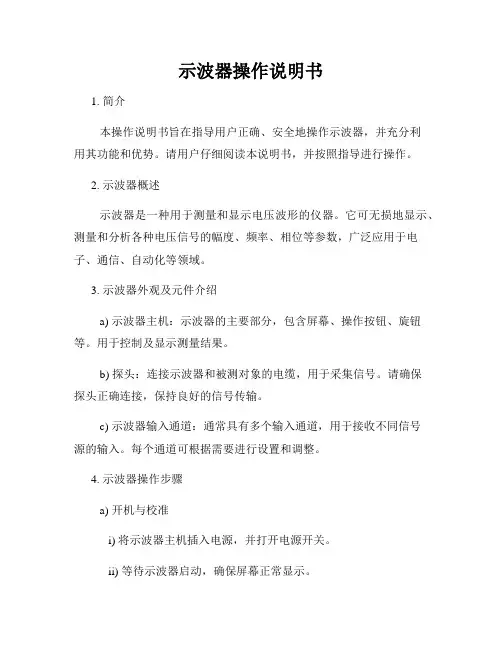

示波器操作说明书

1. 简介

本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。请用户仔细阅读本说明书，并按照指导进行操作。

2. 示波器概述

示波器是一种用于测量和显示电压波形的仪器。它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。

3. 示波器外观及元件介绍

a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。用于控制及显示测量结果。

b) 探头：连接示波器和被测对象的电缆，用于采集信号。请确保探头正确连接，保持良好的信号传输。

c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。每个通道可根据需要进行设置和调整。

4. 示波器操作步骤

a) 开机与校准

i) 将示波器主机插入电源，并打开电源开关。

ii) 等待示波器启动，确保屏幕正常显示。 iii) 进行校准操作，校准示波器以提高测量准确性。

b) 信号连接

i) 将需要测量的电路信号连接到示波器输入通道上。

ii) 检查连接是否牢固，避免短路或断路等问题。

c) 示波器设置

i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。

ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。

d) 进行测量

i) 确认示波器设置无误后，可以开始进行测量。

ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。

e) 停止和关闭

i) 测量完成后，停止信号输入，并关闭示波器主机。

ii) 断开示波器与测量对象的连接。

iii) 将示波器主机从电源上拔出。

5. 示波器常见功能

a) 波形显示：通过屏幕显示被测信号的波形图像。 b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。
