第十五章 电流与电路
15.4 电流的测量
一、电流的强弱
1.电流
在物理学中，电流是表示电流强弱的物理量，通常用字母I表示
2.电流的单位
(1)在国际单位制中，电流的单位是安培，简称安，符号是A；
(2)常用的电流单位还有毫安(mA)和微安(A)；
(3)换算关系:1A=100mA；1mA=1000A.
3.常见电流大小
计算器中的工作电流 约100 μA 家用电视机的电流 约200 mA
手电筒中的工作电流 约200 mA 家用电冰箱的电流 约1 A
家庭节能灯的工作电流 约0.1 A 家用空调器的电流 约5 A
I 家用电熨斗的工作电流 约2.3 A 雷电电流 可达2×105 A
二、电流的测量
1.认识电流表
（1）作用：测量电流的大小
（2）符号： （3）结构：（如图所示）
2.电流表的使用规则
使用规则 违反使用规则造成的后果
电流表必须和被测量的用电器串联 如果跟被测电路并联会造成短路,轻则会使被测电路中的用电器不工作,重则会烧坏电流表和电源
电流必须从电流表“+”接线柱流入,从“一"接线柱流出 如果“+”“-”接线柱接反,电流表的指针会反向偏转,不仅测不出电流,而且容易损坏电流表
被测电流不能超过电流表的量程 如果被测电流超过电流表的量程,则指针偏转的角度过大,指针会被打弯,还可能烧毁电流表
3.电流表的读数
(1)明确所选电流表的量程，例如，0～0.6A或0～3A；知道每一个大格表示多少安；
(2)确定电流表的分度值，即表盘上一个小格所代表电流的大小
例如，选用电流表的量程是～3A时，每一个小格就代表0.1A，即分度值为0.1A选用电流表的量程是0～0.6A时，每一个小格就代表0.02A，即分度值为0.02A.
(3) 由指针所指的位置，读出电流表的示数.
示例分析
用“一”“0.6”
接线柱 量程:0~0.6 A
一大格:0.2 A
一小格:0.02 A
示数:0.30A
用“一”“3”
接线柱 量程:0~3 A
一大格:1 A
一小格:0.1 A 示数:1.5 A
1.电流表的正确使用
例1（2019秋•麟游县期末）如图所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（ ）
A． B．
C． D．
解：
A、图中两灯泡串联，串联电路中各处电流相同，电流表测串联电路的电流，同时也能测量通过灯L2的电流，且正负接线柱连接正确，故A正确；
B、图中电流表与两灯泡串联，但是电流表正负接线柱连接错误，故B错误；
C、图中电流表与灯泡L2串联，但是电流表正负接线柱连接错误，故C错误；
D、图中电流表与两灯泡并联，相当于电流表直接连在电源的两极上，电源会发生短路，会烧坏电流表和电源，故D错误。
故选：A。
2.电流表的读数
例2（2019秋•兴隆县期中）如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（ ）
A．若使用“﹣”和“3”两个接线柱接入电路，则指针所对的示数为2.3 A
B．若使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46 A
C．若原来使用“﹣”和“3”两个接线柱接入电路，而后使用“﹣”和“0.6”两个接线柱接入电路，则指针所对应的位置不会改变
D．电流从电流表的“﹣”接线柱流出 解：A、使用“﹣”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A正确；
B、若使用“﹣”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B正确；
C、无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；
D、电流从电流表的“﹣”接线柱流出，故D正确。
故选：C。
3.电流表的故障问题分析
例3（2009秋•荆门期末）甲、乙、丙、丁四位同学在做“用电流表测电流”的分组实验中，闭合开关前，
他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、
丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题；丁同学正确使用电流表，请写出他
测量电流的大小。把它们分别写在下面的横线上。
（1）甲的问题：电流表的正负接线柱在接线时 ；
（2）乙的问题：电流表所选的量程 ；
（3）丙的问题： ；
（4）丁在某次实验时，测量的电流表示数为： 。
解：（1）由图可知，指针反转，说明电流由负接线柱流入，即电流表的正负接线柱反接；
（2）由图可知，电流表指针偏角较小，说明所选量程较大；
（3）由图可知电流表指针偏角过大，超过了最大量程，故说明电流表所选的量程较小；
（4）所选量程为0～0.6A，则最小分度为0.02A，则读数为0.54A。 答案：（1）反接；（2）较大；（3）电流表所选量程较小；（4）0.54A。
【1】电流强弱
例1(2018・大庆一模)下列用电器正常工作时电流最接近3A的是（ ）
A.节能灯 B.电饭锅 C.电视机 D.电热水器
解：节能灯的工作电流约为0.1A，A选项错误;电饭锅正常工作时的电流约为2.2～5A，则其最接近3A，B选项正确;电视机的工作电流约为200mA，C选项错误;电热水器的工作电流约为8A，D选项错误。故正确答案为B
【2】电流的测量
例2（2020秋•定南县期中）如图所示，电流表测量的是（ ）
A．通过灯L1的电流
B．通过灯L1和L2的总电流
C．通过灯L2的电流
D．既是通过L1的电流，也是通过L2的电流
解：
如图所示：
闭合开关，按电流方向，电流从电源正极流出，经开关、灯L3，在L2右接线柱A分开，一条支路经L2、电流表，一条支路经L1，汇合后回到电源负极，电流表测量L2中的电流，故C正确、ABD错误。
故选：C。

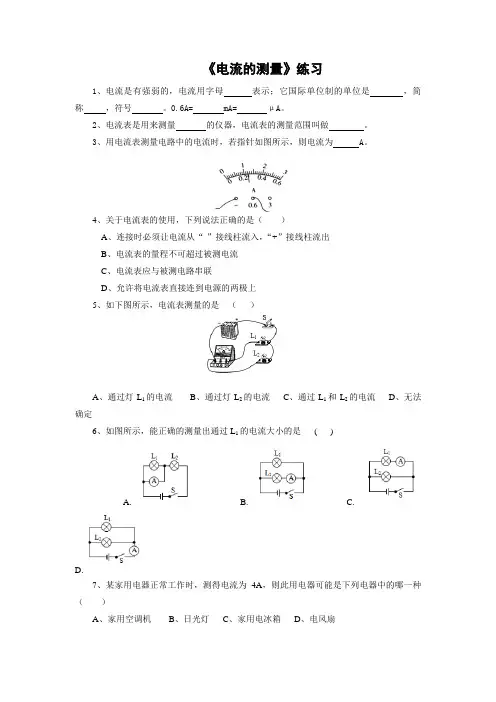

1．（2020秋•曹县期中）如图所示电路中，闭合开关后，电流表所测量的电流是（ ）
A．通过电灯L1的电流
B．通过电灯L2的电流
C．通过电灯L1和电灯L2的电流之和
D．电源供给电路的总电流
解：开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
故选：B。
2．（2020秋•抚顺县期中）如图所示为用电流表测量通过灯L1的电流的四个电路图，其中电路连接正确的是（ ）
A． B．
C． D．
解：
A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与L2串联，测的是L2的电流，故B错误；
C、电流表尽管与L1串联，但正负接线柱接反了，故C错误；
D、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故D正确。
故选：D。
3．（2019秋•日照期中）某同学用电流表的时候，本应用“﹣”和“3”两个接线柱，但误将“﹣”和“0.6”两个接线柱接入电路（“﹣”接线柱位置没有接错），这样做的结果将是（ ）
A．指针摆动角度变小了 B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏
D．指针不动
解：本应使用“﹣”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，指针摆动的角度变大了，电流表可能被损坏。
故选：C。
4．（2020秋•东台市月考）某家用电器正常工作时的电流约为0.7A，该家用电器可能是（ ）
A．液晶电视 B．节能灯 C．洗衣机 D．电扇
解：家庭电路的电压一般为U＝220V，
工作电流为0.7A的家用电器功率在P＝UI＝220V×0.7A＝154W左右。
A、液晶电视的功率在150W左右，接近154W。故A符合题意；
B、家用节能灯的功率在20W左右。故B不符合题意；
C、洗衣机的功率在200W左右。故C不符合题意；
D、电风扇的功率在40W左右。故D不符合题意。
故选：A。
5．（2020秋•道县期中）小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是（ ）
A．小刚是量程选择过大，小宇是量程选择过小
B．小刚是量程选择过小，小宇是量程选择过大
C．小刚是量程选择过小，小宇是正、负接线柱反接
D．小刚是正、负接线柱反接，小宇是量程选择过小 当量程选择的太大时，指针会偏转的角度小，读数不准确；当量程选择的太小时，指针会偏转过最大刻度，会损坏电流表，故小刚同学是电流表所选量程偏小。当电流表的正负接线柱接反时，指针会向左偏，故小宇同学的是由于“+”、“﹣”接线柱接反；
故选：C。
6．（2020秋•太原期中）如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（ ）
A．导线M与a接线柱相连且闭合开关时，发生短路故障
B．导线M与b接线柱相连且闭合开关时，L1和L2串联
C．导线M与b接线柱相连且闭合开关时，电流表测通过L1和L2的总电流
D．导线M从a接线柱改接到b接线柱且闭合开关时，电流表的示数减小
解：A、M与a连接且闭合开关时，两灯并联，电流表测L2电流；不会发生短路故障，故A错误；
BC、M与b连接，且闭合开关时，两灯并联，电流表测干路电流，故B错误，C正确；
D、M先接a，再接b，电流表先测L2，再测总电流，所以示数会变大，故D错误。
故选：C。
7．（2020秋•旅顺口区期中）如图所示电路中，灯的规格不同，电流表能测出L1电流的是（ ）
A． B．
C． D．
解：
A、图中电流表与灯L2串联在支路中，且电流正进负出，能正确测出通过灯L2的电流，不能测出L1的电流，故A错误；
B、图中电流表与灯L1串联，但其正负接线柱接反了，不能测出通过灯L1电流，故B正确；
