空压机安全操作手册

SINCE 1953 高效节能型高效节能型 SASA--220220、、250螺杆空气空压机控制系统 使用说明书 (中文液晶显示PLC控制) 复盛实业（上海）有限公司 (2006年10

月) 1/13一、控制器控制器介绍介绍介绍 “FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来执行。这些功能包含了安全保护停机，空压机排气量调节，电器控制及警告维护讯息指示等。操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。在启动之前，按“复位”键，将控制器设定进入准备状态，空压机即可以经由按任何一种操作模式键启动运转。运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的左下方。在正常运转情况下，任何时间按“STOP”键将使空压机停止运转。且油气桶压力会先被释放，延迟一段时间后电机停止转动，系统进入停机/准备运行状态。 “FS AUTO SENTRY-ES+”可接受其他控制器遥控操作。当经由其他控制器控制时，显示器将显示“远控”。 当荧屏上有其他显示时，按“F1“键可返返回到初始显示画面，画面将显示空压机当前状态和排气口压力。在运转中，空压机可以经由持续按住数秒操作模式键来使得空压机空载。将此键放开后，空压机控制功能会恢复。 油气桶内压力需低于0.04MPa，空压机才可以启动。 二、操作模式及其控制说明操作模式及其控制说明 1、一般运转模式一般运转模式

这种运转模式适用于在突然出现大量空气消耗或没有长期空车运转的工况，空压机控制系统会自动配合耗气量连续运转。 控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制器的设定上限压力时， ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）

、IVC（进气阀排 气 口 压 力 ：0.72MPa 一 般 运 行 近 控 2/13关闭）来控制空压机的排气量与耗气量相匹配。当耗气量变化时，控制器会相应地调节空压机，使其以最佳状态运转。在一般及重负荷工况下，进气阀会保持全开状态，由旋转阀控制排气量。在轻负荷工况下，旋转阀全开，而由进气阀控制排气量。在极轻负荷工况下，空压机会空车，但油气桶内空压空气不泄放。一旦低于下限设定压力，空压机会再次加载，控制器会保持排气压力在设定压力范围内。 如果控制器被设定为空/重车模式，控制器会提供全量输出，直到系统压力升至设定压力。然后空车，停止输出空压空气至系统（但油气桶内的空气不泄放）。当系统压力降至下限设定压力时，空压机将重新全负荷加载。 2、低用量运转模式低用量运转模式

第 1 页 共 7 页 空压机操作规程

一、操作前准备工作

1. 仔细阅读空压机的操作手册，了解其基本原理和操作要点。

2. 检查空压机的工作环境，确保周围无易燃、易爆物品。

3. 检查空压机的供电线路，确保电源连接正确、电压稳定。

4. 检查空压机的进气口，确保进气口畅通。

5. 检查空压机的排气口，确保排气口无阻塞。

二、启动操作

1. 检查空压机的电源开关，确保处于关闭状态。

2. 打开空压机的主开关，启动电源。

3. 检查空压机的运转方向，确保与标识一致。

4. 按下启动按钮，启动空压机。

5. 等待空压机正常运转，观察压力表是否正常上升。

三、运行操作

1. 观察空压机的压力表，确保压力在正常范围内。

2. 定时检查空压机的润滑油位，确保油位充足且清洁。

3. 定期清理空压机的冷却系统，确保散热效果良好。

4. 定期检查空压机的滤芯、滤清器，确保过滤效果良好。

5. 定期检查空压机的密封件，确保无漏气现象。

四、停机操作

1. 按下停止按钮，关闭空压机。

2. 断开空压机的电源开关，切断电源。

3. 检查空压机的冷却系统，确保无堵塞或泄漏。 第 2 页 共 7 页 4. 清洁空压机的滤清器，保持其通畅。

5. 对空压机进行日常维护，如清洗、润滑等。

五、应急处理

1. 如果空压机出现异常故障或报警，应立即停机。

2. 断开空压机的电源开关，切断电源。

3. 寻找故障原因，并按照操作手册进行排除。

4. 如果无法排除故障，应立即联系维修人员进行维修。

六、安全注意事项

1. 操作空压机时，应戴上防护手套、眼镜等防护装备。

2. 禁止将手指、头发等物品靠近空压机的运转部分。

3. 禁止将易燃、易爆物品靠近空压机的进气口或排气口。

4. 在操作空压机时应保持专注，切勿大意或分心。

5. 定期对操作人员进行安全培训，提高安全意识和应急处理能力。

七、其他注意事项

1. 空压机在正常运行时会产生噪音和热量，应选择合适的位置放置。

第 1 页 共 7 页 小型移动空压机安全操作规程

一、前言

小型移动空压机是一种常见的使用于各个行业的设备，为了确保操作人员的人身安全和设备的正常运行，特制定本安全操作规程。

二、操作前准备

1. 检查设备的工作环境是否符合要求，确保空压机放置在平坦稳固的地面上，且周围无杂物阻碍。

2. 检查设备的电源线、电缆和插头是否完好无损，接地是否良好。

3. 检查设备的各个部件、管道是否松动或漏气，如发现异常情况应及时进行维修。

4. 确保操作人员已经接受相关的培训，了解操作规程和紧急情况的处理方法。

三、操作步骤

1. 打开电源开关，启动设备。注意观察设备的运行状态，确保压缩机正常运转，无异常声音和过热现象。

2. 调整设备的压力控制装置，根据实际需求设定适当的工作压力。过高的压力可能导致设备损坏或安全事故。

3. 在使用过程中，定期检查设备的工作状态，包括压力表的读数、压力泄漏情况等。如发现异常应立即停止使用并进行检修。

4. 在停机前，先关闭空压机，再关闭电源开关。并等待设备完全停止运转后再进行下一步操作。

四、安全操作事项 第 2 页 共 7 页 1. 操作人员在使用空压机时应穿戴符合要求的个人防护装备，如安全帽、防护眼镜、耳塞等。

2. 操作人员禁止随意接触设备的活动部件，以免发生意外伤害。

3. 对设备的维护保养应定期进行，如清洁滤网、更换润滑油等。维护保养前必须断电并等待设备停止运转。

4. 如发生设备故障或异常情况，应立即停止使用并进行排除故障。禁止擅自进行拆卸和修理。

5. 使用过程中，严禁在设备周围堆放易燃易爆物品，以免发生火灾。

6. 在设备运行过程中，不得随意调节设备的各种开关和阀门，只能由经过培训的操作人员进行操作。

五、紧急情况处理

1. 在发生设备故障或异常情况时，操作人员应立即停止使用，并迅速断电。

2. 在设备发生火灾时，应立即使用灭火器进行扑灭，如无法控制火势应迅速撤离，并及时报警。

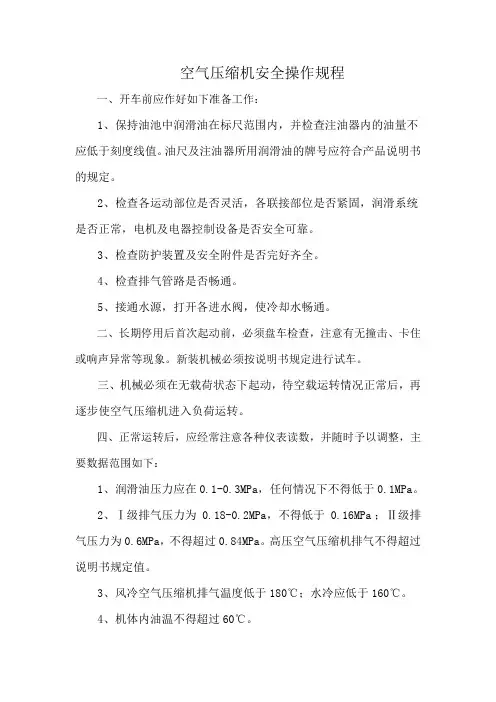

空气压缩机安全操作规程

一、开车前应作好如下准备工作：

1、保持油池中润滑油在标尺范围内，并检查注油器内的油量不应低于刻度线值。油尺及注油器所用润滑油的牌号应符合产品说明书的规定。

2、检查各运动部位是否灵活，各联接部位是否紧固，润滑系统是否正常，电机及电器控制设备是否安全可靠。

3、检查防护装置及安全附件是否完好齐全。

4、检查排气管路是否畅通。

5、接通水源，打开各进水阀，使冷却水畅通。

二、长期停用后首次起动前，必须盘车检查，注意有无撞击、卡住或响声异常等现象。新装机械必须按说明书规定进行试车。

三、机械必须在无载荷状态下起动，待空载运转情况正常后，再逐步使空气压缩机进入负荷运转。

四、正常运转后，应经常注意各种仪表读数，并随时予以调整，主要数据范围如下：

1、润滑油压力应在0.1-0.3MPa，任何情况下不得低于0.1MPa。

2、Ⅰ级排气压力为0.18-0.2MPa，不得低于0.16MPa ；Ⅱ级排气压力为0.6MPa，不得超过0.84MPa。高压空气压缩机排气不得超过说明书规定值。

3、风冷空气压缩机排气温度低于180℃；水冷应低于160℃。

4、机体内油温不得超过60℃。

5、冷却水流量应均匀，不得有间歇性流动或冒气泡现象。冷却水温度应低于40℃。

五、工作中还应检查下列情况：

1、电动机温度是否正常，各电表读数是否在规定的范围内。

2、各机件运行声音是否正常。

3、吸气阀盖是否发热，阀的声音是否正常。

4、各种安全防护设备是否可靠。

六、每工作二小时，需将油水分离器、中间冷却器、后冷却器内的油水排放一次，储风桶内油水每班排放一次。

七、空气压缩机在运转中发现下列情况时，应立即停车，查明原因，并予以排除。

1、润滑油终断或冷却水终断。

2、水温突然升高或下降。

3、排气压力突然升高，安全阀失灵。

4、负荷突然超出正常值。

5、机械响声异常。

6、电动机或电器设备等出现异常。
