相复励交流同步发电机工作原理

发电机工作原理：和电动机一样在定子铁芯槽内放有A、B、C三相并且线圈匝数相等的线圈，在转子铁芯槽上也有线圈分N极和S极，当外面的直流电经电刷、滑环通入转子线圈后在转子线圈上会产生磁力线，这磁力线的方向从N极到S极，发电机转子被汽轮机转子带动以n1(3000转每分钟)速旋转时，相当于该转子磁力线也以n1的速度在旋转，这过程被定子线圈所切割在定子线圈中产生感应电动势（感应电压），发电机和外面线路上的负载连接后输出发电，这是基本的原理。

发电机主要由定子、转子、端盖.电刷.机座及轴承等部件构成。

定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。

转子由转子铁芯、转子磁极（有磁扼.磁极绕组)、滑环、(又称铜环.集电环)、风扇及转轴等部件组成。

通过轴承、机座及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，通过滑环通入一定励磁电流，使转子成为一个旋转磁场，定子线圈做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。由于电刷与转子相连处有断路处，使转子按一定方向转动，产生交变电流所以家庭电路等电路中是交变电流，简称交流电。我国电网输出电流的频率是50赫兹。

电动机是应用电磁感应和磁场对通电导线有作用力这两大原理运行的旋转电磁机械。用于实现电能向机械能的转换。运行时从电系统吸收电功率，向机械系统输出机械功率。

三相异步电动机绕组接通三相电源产生的磁场在空间旋转，称为旋转磁场，转速的大小由电动机极数和电源频率而定。转子在磁场中相对定子有相对运动，切割磁杨，形成感应电动势。转子铜条是短路的，有感应电流产生。转子铜条有电流，在磁场中受到力的作用。转子就会旋转起来。

直流电动机通过直流电流的线圈在磁场的作用下，可以产生电磁转矩，在电磁力的驱动下定向旋转，再加上换向器和电刷的共同作用，保证靠近N极和S极的线圈总是通过恒定方向的电流，导致电磁转矩方向不变，达到持续旋转的效果。

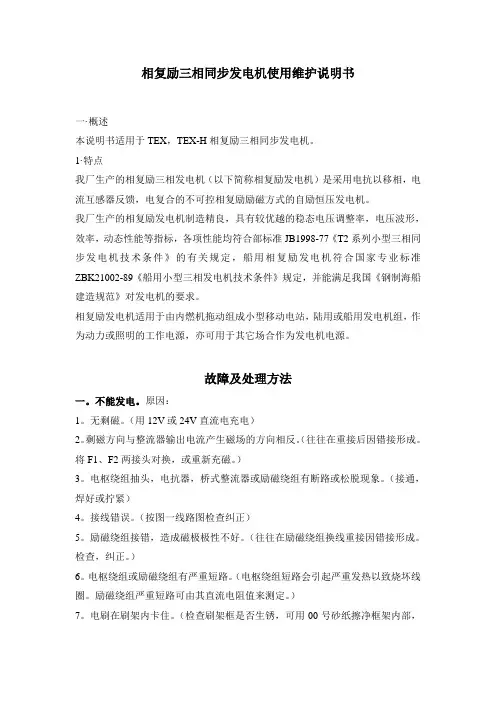

相复励三相同步发电机使用维护说明书

一·概述

本说明书适用于TEX，TEX-H相复励三相同步发电机。

1·特点

我厂生产的相复励三相发电机（以下简称相复励发电机）是采用电抗以移相，电

流互感器反馈，电复合的不可控相复励励磁方式的自励恒压发电机。

我厂生产的相复励发电机制造精良，具有较优越的稳态电压调整率，电压波形，

效率，动态性能等指标，各项性能均符合部标准JB1998-77《T2系列小型三相同

步发电机技术条件》的有关规定，船用相复励发电机符合国家专业标准

ZBK21002-89《船用小型三相发电机技术条件》规定，并能满足我国《钢制海船

建造规范》对发电机的要求。

相复励发电机适用于由内燃机拖动组成小型移动电站，陆用或船用发电机组，作

为动力或照明的工作电源，亦可用于其它场合作为发电机电源。

故障及处理方法

一。不能发电。原因：

1。无剩磁。（用12V或24V直流电充电）

2。剩磁方向与整流器输出电流产生磁场的方向相反。（往往在重接后因错接形成。

将F1、F2两接头对换，或重新充磁。）

3。电枢绕组抽头，电抗器，桥式整流器或励磁绕组有断路或松脱现象。（接通，

焊好或拧紧）

4。接线错误。（按图一线路图检查纠正）

5。励磁绕组接错，造成磁极极性不好。（往往在励磁绕组换线重接因错接形成。

检查，纠正。）

6。电枢绕组或励磁绕组有严重短路。（电枢绕组短路会引起严重发热以致烧坏线

圈。励磁绕组严重短路可由其直流电阻值来测定。）

7。电刷在刷架内卡住。（检查刷架框是否生锈，可用00号砂纸擦净框架内部，

严重锈蚀者应换新。检查电刷和刷架框的配合。）

8。电刷和集电环接触不良。（用酒精擦净集电环表面。磨电刷表面使其与集电环

表面的弧度吻合。检查电刷压力。）

9。整定电阻阻值太小。（检查整定电阻的接法。将变阻器放到最大阻值的位置。）

10。硅整流元件短路，正反向均导通。（用万用表检查正反向电阻，替换讯坏的

元件。）

11。电抗器无气隙或气息太小。（无气隙或气隙小的电抗器抗值太大不能建压，

一、概述

相复励发电机是一种常用的直流电源设备，其励磁线圈是保证发电机正常运行的重要部件。为了确保发电机的正常运行，需要对励磁线圈进行相序测量，以确保其连接正确，本文将介绍相复励发电机励磁线相序测量的方法。

二、相复励发电机励磁线相序测量原理

励磁线圈通常由三根导线组成，分别对应A相、B相和C相。在励磁线圈连接过程中，需要确保三相线圈按照正确的相序连接，否则会影响发电机的正常运行。需要对励磁线相序进行测量。

相复励发电机励磁线相序测量的原理主要是利用相复电机励磁线圈的特性，通过外部工具测量出各导线的相序，从而确定其正确的连接顺序。

三、相复励发电机励磁线相序测量方法

1. 准备工具

在进行相复励发电机励磁线相序测量前，需要准备好以下工具：

- 相序测试仪：用于测量相序的仪器

- 电压表：用于测量电压的仪器

2. 测量步骤

（1）断开电源 需要确保发电机处于停机状态，断开电源，确保安全。

（2）连接相序测试仪

将相序测试仪的测试夹具连接到励磁线圈的三根导线上，确保连接牢固、正确。

（3）启动测试仪

启动相序测试仪，按照其说明书上的操作步骤进行设置。

（4）测量相序

通过相序测试仪进行测量，根据其显示结果判断出各导线的相序。常见的显示结果有ABC、ACB、BAC、BCA、CAB、CBA等。

（5）对比实际相序

根据测量结果对比实际的相序连接，如果和实际相序一致，则表明励磁线连接正确，否则需要重新连接。

（6）调整相序

如果测量结果和实际相序不一致，需要对励磁线进行调整，直到测量结果和实际相序一致为止。

（7）测量电压

在确认励磁线连接正确后，使用电压表对各导线的电压进行测量，确保电压稳定在正常范围内，以确保发电机的正常运行。

四、注意事项

在进行相复励发电机励磁线相序测量时，需要注意以下事项：

1. 确保安全：在进行测量前需要断开电源，确保人员和设备的安全。

2. 准确连接：在连接相序测试仪时，需要确保测试夹具牢固连接到励磁线圈的三根导线上，避免产生误差。

无刷相复励发电机组

无刷同步发电机组是一种常见的发电机组类型，它采用无刷励磁方式，通过自激励的方式来产生激磁电流，从而实现发电的过程。无刷同步发电机组相较于传统的励磁方式更为先进和高效。

无刷同步发电机组的主要组成部分包括转子、定子和无刷励磁系统。转子是发电机组的旋转部分，由磁铁和线圈组成。定子是发电机组的静止部分，包括定子线圈和铁芯。无刷励磁系统是发电机组的关键部分，它通过电子设备来控制和调节发电机组的励磁电流，从而实现发电。

无刷同步发电机组相较于传统的励磁方式具有许多优势。首先，无刷励磁方式可以减少机械磨损和能源损耗，提高发电机组的使用寿命和效率。其次，无刷励磁方式可以实现自动调节和稳定输出功率，适应不同负载需求。此外，无刷励磁方式还可以减少电磁干扰和噪音，提升发电机组的工作环境和安全性能。

无刷同步发电机组在实际应用中具有广泛的用途。例如，在电力系统中，无刷同步发电机组可以作为主要的电源发电设备，满足电网的基本负荷需求。在船舶和飞机等交通工具中，无刷同步发电机组可以作为主要的动力来源，驱动船舶和飞机的运行。在工业生产中，无刷同步发电机组可以作为备用电源，保证生产设备的正常运行。

无刷同步发电机组的工作原理是基于电磁感应和自激励的原理。当发电机组开始旋转时，转子的磁铁和定子的线圈之间会产生磁场的变化，从而在定子线圈中感应出电流。这个感应电流经过无刷励磁系统的调节和控制，形成励磁电流，进而产生磁场，完成发电的过程。

无刷同步发电机组的优点不仅在于其高效和稳定的发电性能，还在于其自动调节和可靠性。无刷励磁系统可以根据负载的变化自动调节励磁电流，保持发电机组的稳定输出功率。同时，无刷同步发电机组还具有过载保护和短路保护等功能，保证发电机组的安全运行。

无刷同步发电机组是一种先进和高效的发电机组类型。它采用无刷励磁方式，通过自激励的方式来产生励磁电流，从而实现发电的过程。无刷同步发电机组具有自动调节、稳定输出功率和可靠性等优点，在电力系统、交通工具和工业生产等领域有广泛的应用前景。随着科技的不断发展，无刷同步发电机组将会越来越成为发电领域的主流技术。
