分布式光伏发电系统的并网技术研究

分布式光伏系统关键技术研究

摘要:光伏系统按其种类可以分为集中式光伏与分布式光伏。集中式光伏一般构建在荒芜地区。主要是闲置且太阳光照资源丰富的区域，光伏能源比较集中，通过并入高电压等级电网输送至远方供电区域。分布式光伏一般分散布置于建筑物的屋面，多采取自发自用、余电上网的工作形式就近消纳。由于分布式光伏的灵活应用形式，其市场的范围与规模逐步扩大，本研究重点针对分布式光伏展开关键技术研究。

关键词：碳中和；光伏；施工优化；关键技术

引言

人类过度开发不可再生资源，导致不可再生资源的存储量逐年下滑，研究开发新能源发电方式成为当下重要的科研课题。综合分析可以发现，光伏发电具有技术成熟、效果显著等优势，虽然其接入电网存在一些弊端，但只要通过合理有效的方式对其进行管控，就可以大幅度降低分布式光伏接入带来的负面影响，推动整个电力行业的发展。

1 分布式光伏特点及接入要求

（1）站点多，容量小，搭建统一的管理平台。分布式光伏电站通常数量多、单体容量小、分布广。信息模型和数据结构与传统的调度信息存在一些差异。为避免大规模分布式光伏数据对现有调度自动化系统造成数据处理压力，影响主网监控核心业务的运行，需采用独立建设分布式光伏调度管理系统的建设模式，并与调度自动化系统开发接口。（2） 发电不稳定，因此需要精确调节。分布式光伏收集太阳能，受天气影响明显，发电不稳定。对于整个电网来说，大量的分布式光伏接入不仅是影响电网安全运行的因素，也是一种可利用的宝贵资源。为有效降低或消除分布式光伏对系统的不利影响，须要考虑接入的光伏发电单元的可观、可测、可控、可调，能够快速自动接收光伏调度管理系统的指令，做出正确响应，实现分布式光伏发电单元的秒级精准调控。（3）规模不统一，采取差异化接入。光伏建设，包含大量规模较小的家庭住宅屋顶光伏，由于不能集中，容量小，直接接入这类站点的性价比较低，只有建设于一些中大型企业屋顶的光伏，容量才会相对比较大。因此对较小容量分布式光伏，建议通过用采、配自等系统采集，不参与控制的建设模式，而对于较大容量分布式光伏，采用配置监控终端，直采直控的方式接入。

分布式光伏发电0.4千伏并网正确接线技术应用

【摘要】

分布式光伏发电是一种新型的可再生能源发电方式，能够有效减少对传统能源的依赖。本文主要从技术概述、系统组成与工作原理、正确接线技术重要性、应用案例以及安全性与稳定性保障等方面进行探讨。在分布式光伏发电系统中，正确的接线技术至关重要，不仅可以提高发电效率，还能确保系统的安全稳定运行。通过分析0.4千伏并网的正确接线技术应用案例，可以更好地了解技术在实际中的应用效果。强调保障系统的安全性与稳定性对于推动分布式光伏发电行业的发展至关重要。通过本文的研究，可以更好地了解和应用分布式光伏发电系统中的正确接线技术，推动行业的持续健康发展。

【关键词】

分布式光伏发电、0.4千伏并网、正确接线技术、系统组成、工作原理、安全性、稳定性、应用案例、保障、结论。

1. 引言

1.1 引言

在分布式光伏发电系统中，0.4千伏并网技术是至关重要的一环。正确的接线技术不仅能够提高系统的效率，还能够保证系统的安全性和稳定性。本文将重点介绍分布式光伏发电0.4千伏并网正确接线技术的应用，并结合实际案例进行分析和讨论。 通过深入探讨分布式光伏发电系统的组成与工作原理，以及正确接线技术在其中的重要性，读者将能够更加全面地了解这一领域的知识，并为实际的工程应用提供参考。我们也将重点关注分布式光伏发电系统的安全性与稳定性保障，以期为相关领域的研究与实践提供有益的借鉴。

2. 正文

2.1 分布式光伏发电0.4千伏并网技术概述

随着新能源的快速发展，分布式光伏发电技术逐渐成为清洁能源领域的热门话题。分布式光伏发电系统将光伏电池安装在建筑物屋顶或周围的空地上，将太阳能转化为电能，为当地提供清洁、可再生的电力资源。

0.4千伏并网技术是将分布式光伏发电系统的电能连接到电力系统中，实现共享电网资源、互相供给和调度等功能。在0.4千伏并网技术中，正确的接线方式非常重要，不仅可以保证系统的安全稳定运行，还可以最大限度地提高光伏发电系统的发电效率。

分布式光伏并网发电系统接入配电网的发展现状与研究

摘要 近年来，随着我国逐渐增多的太阳能光伏系统的并入，配电网原有的单侧电源树枝型拓扑结构受到了影响并产生了改变，对传统配电网的继电保护等策略产生了影响，使原有的保护无法迅速、灵敏、有选择性地执行。因此，研究分布式太阳能光伏电源的配电保护问题，确保电力系统并网系统有能力精准并及时发现故障，并可靠的断开故障设备以排除故障，保障电网系统的正常运行，对电网调度的合理运行和提高电力系统运行的性能都有着重要的研究意义和市场价值。

关键词：分布式光伏系统；光伏并网；孤岛效应；

引言

随着社会的进步、经济的繁荣和科技的快速发展，现代电气电子设备尽管提升了我们生活的便利性，都是以大量能源消耗为前提条件，对电能的需求量也逐年增大，大量的传统石化能源消耗量激增。传统能源由于不可再生，造成储能危机日益严重。同时，其燃烧后带来的大气污染对人类的生存环境产生重大影响。目前生产生活中的电力主要由煤、水等一次能源转变而来。太阳能是理想的可再生清洁能源，取之不尽用之不竭，它不但不会对大气环境带来污染并且分布地域十分辽阔。分布式发电(Distributed Generation, DG，也称分布式电源、分散电源)以其投资小、清洁环保、供电可靠和发电方式灵活等优点日益成为人们研究的热点。研究并网后给电力系统带来的各种变化，明确其优缺点，发挥其积极作用，通过深入研究分布式电源并网策略来降低并网后对系统的负面影响。为实现分布式光伏并网发电能够全面推广应用，给未来分布式光伏电源有效并入配电网提供指导原则。

1 分布式光伏并网发电系统接入配电网的发展现状 目前发达国家的光伏系统发展较为快速，美国在前十年中光伏产业复合增长率达到65%，总装机容量接近74亿kW，日本以高效率的逆变器为核心，近年来将太阳能设立为国家重点项目，目前光伏发电总容量约66GW。欧洲光伏协会持续刺激和开拓新能源发电市场，使光伏发电的商业化竞争在2020年形成规模。在低碳、节能、环保的经济发展主题下，光伏发电，尤其是分布式光伏发电系统，以其占地面积小、安装简便等特点，影响和带动着整个光伏产业。20世纪60年代以前，光伏发电技术始终处于的缓慢发展的状态，直到在中国、欧洲、美国和日本等发达国家的推动下才开始迅速发展，这些国家和地区在光伏发电技术方面的研究自此一直处于世界顶尖水平。

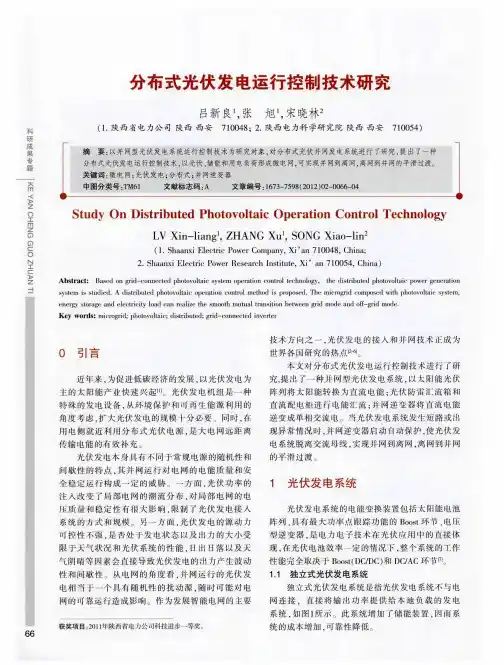

ｌ　呈　Ｈ！！！［ｈ＿１　：堑Ｈ銮　垒墼Ｊ　光伏阵列　升压电路　蓄电池　ｌ　逆变器　一　Ｌ———　直流负载ｌ　ｌＩ　

图１　独立式光伏发电系统示意图　

１．２光伏并网发电系统　

光伏并网发电系统是指将太阳能电池板输出　

的直流电转化为与电网电压同幅值、同相、同频的　交流电，并将电流馈送到电网的系统，如图２所示。　

图２并网发电系统框图　

１．３分布式光伏发电系统　

（１）可调度式光伏并网发电系统。可调度式并　网发电系统如图３所示。该系统具备储能环节，兼有　

不间断电源和有源滤波器的功能，利于电网调峰。　

地交流负载　

ｒ＝＝＿士　＝１　ｌ　交流电网　

图３可调度式光伏并网发电系统框图　

（２）不可调度式光伏并网发电系统。不可调度　

式光伏发电系统如图４所示．该系统主要以光伏并　

网发电形式存在，系统成本低于可调度式系统，但　是直流母线电压会随外部环境变化而波动，增加了　

系统的控制难度。　

图４不可调度式光伏并网发电系统示意图　

在分布式光伏发电系统中，并网逆变器将光伏　

阵列产生的电能转化为与电网电压同相、同频的　

交流电能，如果电网断电，则逆变并网系统自动停　止向电网供电。白天光照强烈，如果光伏发电系统　

产生的交流电能足以满足本地负载需要时，剩余　

电能将馈送给电网。夜间，光伏发电系统产生的交　

流电不能满足本地负载需求时，其补充电能由电网　提供　２分布式光伏发电的关键技术　

２．１　适应光伏发电的电力电子变换器　

目前常用的并网光伏逆变器大多采用ＤＣ—　

ＤＣ—ＡＣ的双级结构。这是因为光伏阵列提供的直　流电压普遍低于要求的交流输出电压，而在ＤＣ—　

ＡＣ变换电路中，瞬时输出电压总低于输入电压，只　能实现降压变换。为此，一般在桥式逆变电路前增　

加一级可升压变换的ＤＣ—ＤＣ变换器，将输入直流　电压升高。并且，由于光伏阵列的直流电压典型值　

比交流电压峰值低很多，ＤＣ—ＤＣ变换器应当具有　

高的电压增益。为此，目前逆变器研究的一大趋势，　就是直接将多功率级的系统架构整合为单级系统，
