土木工程制图模拟试题2及答案
一、 填空：
1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________
___________________________________________________________等。
2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。
4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。
5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。
6、有些物体内部形状复杂或层次较多，可用____________________________
剖切。对建筑物多层构造的部分可采用______剖切。
7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。
8、在系统图中标注标高，对于建筑物，应标注____________________________
等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。
1 工 程 制 图复习题参考答案
一、填空题：
1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。
2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。
3．多面正投影图 是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。
②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影
到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线
。
6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。
7. 空间两直线互相平行，则它们的 同面投影也一定平行 。
8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。
第1章 制图的基本知识和技能之欧侯瑞魂创作

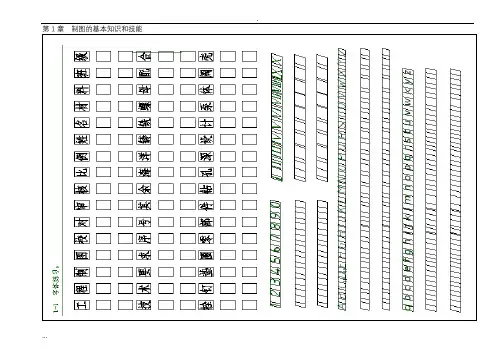

第1章 制图的基本知识和技能 1-2依照左图的形式，在图形右边空白处重画一次。
第1章 制图的基本知识和技能 1-3尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按1:1从图中量，取整数）
（1） （2）
第1章 制图的基本知识和技能 1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆 （2）1:8锥度
第1章 制图的基本知识和技能 1-7在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章 投影基础
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章 投影基础 2-5已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线 第2章 投影基础
第1章 制图的基本知识和技能
第1章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
第1章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按1:1从图中量，取整数）
（1） （2）
第1章 制图的基本知识和技能 1-5
尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆 （2）1:8锥度 第1章 制图的基本知识和技能 1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。 第2章 投影基础
2-1 根据直观图中各点的位置，画出它们的两面投影图。 2-2 已知各点的两面投影，画出它们的第三投影和直观图。 2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。 2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章 投影基础 2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。 2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1） （2） （3）
