基于单片机的温室自动灌溉系统设计与实现

  • 格式：doc
  • 大小：354.50 KB
  • 文档页数：45

.............

zzzzzzzzzzzzzzzz 基于单片机的温室自动灌溉系统设计与实现

基于单片机的温室自动灌溉系统设计

摘 要

我国设施农业节水灌溉已成为农业工程领域中重点关注的问题之一，由于国内外的自动灌溉系统造价高、使用复杂而难以推广，开发满足当前设施农业生产需求的灌溉控制系统具有重要意义。

本文设计了一种基于单片机的温室自动灌溉系统，实现了作物根系处土壤湿度的监测与自动控制。该系统以CC2430单片机为核心，采用模块化设计思路，主要包含微处理器模块、数据采集模块、控制模块、电源供应模块及人机交互模块。系统将周期采集的土壤湿度数据传送到微处理器模块，由决策算法对数据进行分析后做出是否灌溉的指令，在灌溉过程中由数据采集模块持续监测土壤湿度，并根据监测结果，反馈控制灌溉设备的启停，以此实现土壤湿度维持在预设范围。系统采用人机交互模块实现灌溉阈值的可配置，满足不同设施作物种植的参数定制需求，同时提供实时土壤湿度查看和灌溉设备状态管理功能。

初步试验表明，系统把土壤湿度提高30,所需的时间在50,60min之内，控制误差在3,以内，且运行稳定，操作简单，准确性和快速性指标能满足设施农业灌溉要求。系统成本低、可维护性强，从而具有良好的推广应用前景。

关键词:温室自动灌溉;土壤湿度监测;单片机

目录

1 绪论 ...................................................................................................................................................... - 1 - 1.1 研究背.............

zzzzzzzzzzzzzzzz 景 .................................................................................................................................... - 1 -

1.2 研究现状 .................................................................................................................................... - 1 -

1.3 研究目的 .................................................................................................................................... - 2 -

1.4 论文结构 .................................................................................................................................... - 2 -

2 系统结构设计及器件选型 ............................................................................................................. - 3 - 2.1 系统结构设计 ............................................................................................................................ - 3 - 2.2 器件选型 .................................................................................................................................... - 4 -

2.2.1 微处理器选型 ................................................................................................................ - 4 -

2.2.2 土壤湿度传感器选型 .................................................................................................... - 5 - .............

zzzzzzzzzzzzzzzz 2.2.3 LCD液晶显示模块选型 ................................................................................................. - 5 -

- 2.3 本章小结 .................................................................................................................................... - 6

3 硬件电路设计与实现 ...................................................................................................................... - 7 - 3.1 应用软件介绍 ............................................................................................................................ - 7 - 3.2 微处理器模块设计 .................................................................................................................... - 8 -

3.2.1 CC2430概述 ................................................................................................................... - 8 -

3.2.2 CC2430外围电路设计 ................................................................................................... - 8 -

3.2.3 微处理器复位及调试接口电路设计 ............................................................................ - 9 - 3.3 数据采集模块设计 ..................................................................................

zzzzzzzzzzzzzzzz ............................................. - 10 - 3.4 电源供应模块设计 .................................................................................................................. - 10 - 3.5 控制模块硬件设计 ...................................................................................................................- 11 - 3.6 人机交互模块设计 .................................................................................................................. - 12 -

3.6.1 显示模块原理图设计 .................................................................................................. - 12 -

3.6.2 按键电路设计 .............................................................................................................. - 12 - 3.7 PCB电路板制作 ....................................................................................................................... - 13 -

3.7.1 绘制PCB板 .................................................................................................................. - 13 - 3.8 系统实物制作 .......................................................................................................................... - 16 - 3.9 本章小结 .................................................................................................................................. - 16 -

4 系统软件设计 ..................................................................................

合集下载

基于单片机的温室灌溉双湿度控制系统设计

基于单片机的温室灌溉双湿度控制系统设计

龙源期刊网

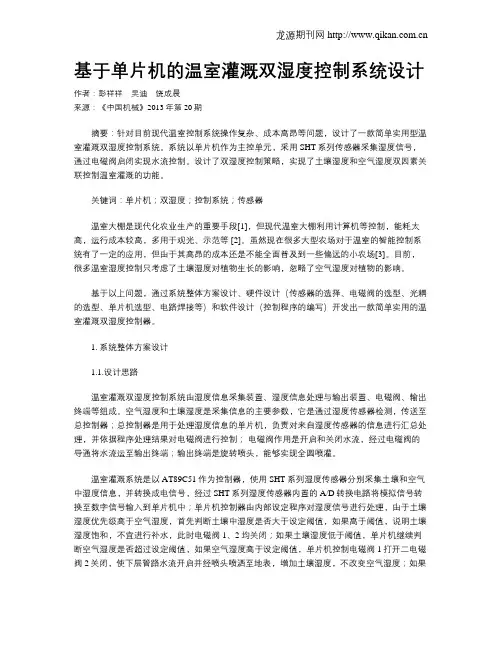

基于单片机的温室灌溉双湿度控制系统设计

作者：彭祥祥 吴迪 饶成晨

来源：《中国机械》2013年第20期

摘要：针对目前现代温室控制系统操作复杂、成本高昂等问题，设计了一款简单实用型温室灌溉双湿度控制系统。系统以单片机作为主控单元，采用SHT系列传感器采集湿度信号，通过电磁阀启闭实现水流控制。设计了双湿度控制策略，实现了土壤湿度和空气湿度双因素关联控制温室灌溉的功能。

关键词：单片机；双湿度；控制系统；传感器

温室大棚是现代化农业生产的重要手段[1]，但现代温室大棚利用计算机等控制，能耗太高，运行成本较高，多用于观光、示范等 [2]。虽然现在很多大型农场对于温室的智能控制系统有了一定的应用，但由于其高昂的成本还是不能全面普及到一些偏远的小农场[3]。目前，很多温室湿度控制只考虑了土壤湿度对植物生长的影响，忽略了空气湿度对植物的影响。

基于以上问题，通过系统整体方案设计、硬件设计（传感器的选择、电磁阀的选型、光耦的选型、单片机选型、电路焊接等）和软件设计（控制程序的编写）开发出一款简单实用的温室灌溉双湿度控制器。

1. 系统整体方案设计

1.1.设计思路

温室灌溉双湿度控制系统由湿度信息采集装置、湿度信息处理与输出装置、电磁阀、输出终端等组成。空气湿度和土壤湿度是采集信息的主要参数，它是通过湿度传感器检测，传送至总控制器；总控制器是用于处理湿度信息的单片机，负责对来自湿度传感器的信息进行汇总处理，并依据程序处理结果对电磁阀进行控制； 电磁阀作用是开启和关闭水流，经过电磁阀的导通将水流运至输出终端；输出终端是旋转喷头，能够实现全圆喷灌。

温室灌溉系统是以AT89C51作为控制器，使用SHT系列湿度传感器分别采集土壤和空气中湿度信息，并转换成电信号，经过SHT系列湿度传感器内置的A/D转换电路将模拟信号转换至数字信号输入到单片机中；单片机控制器由内部设定程序对湿度信号进行处理，由于土壤湿度优先级高于空气湿度，首先判断土壤中湿度是否大于设定阈值，如果高于阈值，说明土壤湿度饱和，不宜进行补水，此时电磁阀1、2均关闭；如果土壤湿度低于阈值，单片机继续判断空气湿度是否超过设定阈值，如果空气湿度高于设定阈值，单片机控制电磁阀1打开二电磁阀2关闭，使下层管路水流开启并经喷头喷洒至地表，增加土壤湿度，不改变空气湿度；如果空气湿度低于阈值，则控制电磁阀1、2均打开，上下两层管路和喷头工作，分别将水喷洒在空中和地表，改变空气湿度和土壤湿度。如此循环进行自动控制灌溉。 龙源期刊网

基于单片机的大棚智能节水灌溉系统设计

基于单片机的大棚智能节水灌溉系统设计

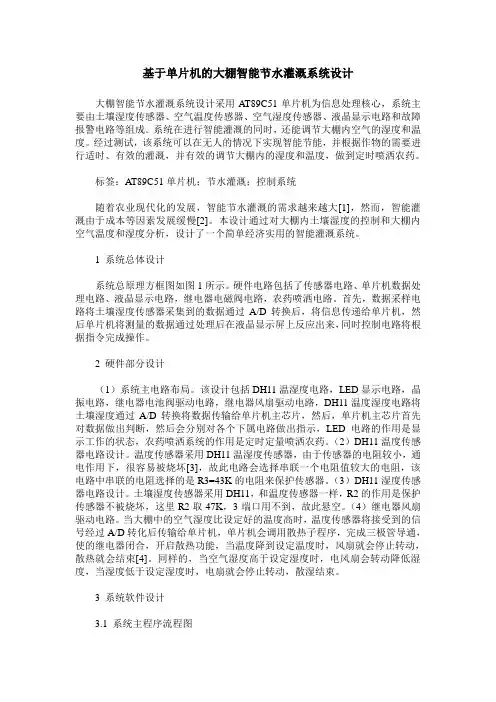

基于单片机的大棚智能节水灌溉系统设计
