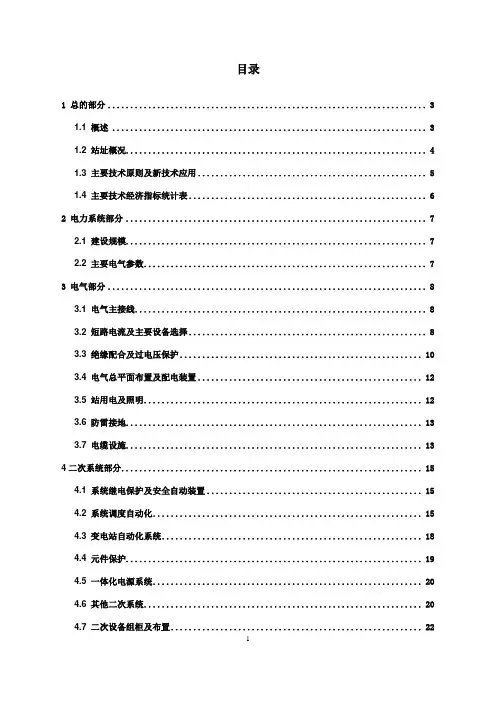

1 目录

1 总的部分 ....................................................................... 3

1.1 概述 ...................................................................... 3

1.2 站址概况................................................................... 4

1.3 主要技术原则及新技术应用 ................................................... 5

1.4 主要技术经济指标统计表 ..................................................... 6

2 电力系统部分 ................................................................... 7

2.1 建设规模................................................................... 7

2.2 主要电气参数 ............................................................... 7

3 电气部分 ....................................................................... 8

3.1 电气主接线 ................................................................. 8

3.2 短路电流及主要设备选择 ..................................................... 8

3.3 绝缘配合及过电压保护 ...................................................... 10

3.4 电气总平面布置及配电装置 .................................................. 12

3.5 站用电及照明 .............................................................. 12

3.6 防雷接地.................................................................. 13

3.7 电缆设施.................................................................. 13

4二次系统部分 ................................................................... 15

4.1 系统继电保护及安全自动装置 ................................................ 15

4.2 系统调度自动化 ............................................................ 15

4.3 变电站自动化系统 .......................................................... 18

4.4 元件保护.................................................................. 19

4.5 一体化电源系统 ............................................................ 20

4.6 其他二次系统 .............................................................. 20

4.7 二次设备组柜及布置 ........................................................ 22 2 4.8 站内通信部分 .............................................................. 23

4.9 二次系统部分图纸 .......................................................... 23

5 土建部分 ...................................................................... 24

5.1 站区总布置与交通运输 ...................................................... 24

5.2 建筑 .................................................................... 25

5.3 结构 .................................................................... 27

5.4采暖通风与空气调节 ........................................................ 27

5.5 水工部分 ................................................................ 29

5.6 消防部分 ................................................................. 30

6 环境保护、水土保持和节能减排 ................................................... 31

6.1 环境保护.................................................................. 32

6.2 水土保持.................................................................. 33

6.3 节能设计.................................................................. 33

7．劳动安全卫生 ................................................................. 33

7.1 概述 ..................................................................... 33

7.2 劳动安全.................................................................. 34

7.3 工业卫生.................................................................. 34

8 主要设备材料清册 .............................................................. 35

9 概算部分 ...................................................................... 41

10 对“两型一化”变电站设计导则执行情况 .......................................... 41

11 全寿命协议 ................................................................... 41

12强制性条文执行情况 ............................................................ 41

13防质量通病措施 ................................................................ 44

13.1 变电站土建工程部分 ....................................................... 44

13.2 变电站电气安装调试工程部分 ............................................... 51 3 1 总的部分

1.1 概述

1.1.1 工程设计的主要依据

1）《项目可行性研究报告》

2）工程设计有关的规程、规范

变电站总布置设计技术规程 DL/T 5056-2007

高压配电装置设计技术规程 DL/T5352-2006

3-110kV高压配电装置设计规范 GB50060-2008

导体和电器选择设计技术规定 DL/T 5222-2005

交流电气装置的过电压保护和绝缘配合 DL/T 620-1997

交流电气装置的接地 DL/T 621-1997

并联电容器装置设计规范 GB50227-2008

电力工程电缆设计规范 GB50217-2007

火力发电厂、变电所直流系统设计技术规定 DL/T 5044-2004

火力发电厂和变电站照明设计技术规范 DL/T 5390-2007

电测量及电能计量装置设计技术规程 DL/T 5137-2001

火力发电厂、变电所二次接线设计技术规范 DL/T 5136-2001

电力系统安全自动装置设计规定 DL/T 5147-2001

火力发电厂劳动安全和工业卫生设计规程 DL5053-1996

继电保护和安全自动装置技术规程 GB14285-2006

电力系统调度自动化设计技术规程 DL5003-2005

火力发电厂与变电所设计防火规范 GB50229-2006

建筑设计防火规范 GB50016-2006

66kV变电站部分电气一次设计浅析

【摘要】在整个电力系统运行的过程中，变电站在其中有着十分重要的意义，它不仅可以对整个电力系统的运行情况进行相应的监督管理，还有利于电力资源的输送，因此我们在对其进行设计建设的过程中，就要对整个电网系统的安全性、可靠性以及稳定性等方面因素进行考虑。而且在66kV变电站进行设计减少的过程中，由于工作人员考虑到整个电网系统的可靠性和经济性，就采用一次设计的方法来对变电站部分电气进行科学合理的处理，以确保整个电力系统的正常运行。本文首先通过对变电站的定义和作用进行简要的介绍，其次讨论了66kV变电站部分电气一次设计的相关内容，以供同行参考。

【关键词】变电站；一次设计；应用分析

在当前人类社会发展的过程中，电能已经成为了人们生活、工作和学习中不可缺少的能源之一，因此大量发展电力行业有着十分重要的意义，这不仅可以有效的满足人们对物质生活的基本要求，还有利于整个社会经济的发展。而在整个电力系统建设的过程中，变电站作为主要的设施之一，对其进行科学合理的设计是很有必要的，不过由于变电站中的电气设备设计十分的复杂，而且在对其进行设计时，来要考虑到变电站电气设计的合理性、经济性等方面的因素，为此我们在对部分电气进行设计时，就采用一次设计的方法来对其进行处理。下面我们就对66kV变电站部分电气一次设计的相关内容进行分析。

1 变电站的概念及其作用

1.1 变电站的概念

在电力工程建设施工的过程中，所谓的变电站也就是指在整个电力系统用于电压转换和接收电能的电力设施，而且它在实际应用的过程中，人们也可以根据实际情况和相关要求，来对电能和电流进行适当的分配和控制。因此，可以看出变电站整个电网系统主要是起到一个纽带的作用，因此我们在对其进行设计的过程中，就要对变电站的安全性和可靠性进行严格的要求，从而有效的保障整个电网系统安全稳定的运行。这不仅有效的促进了社会经济的发展，还有效的满足了人们日常生活的基本需求。

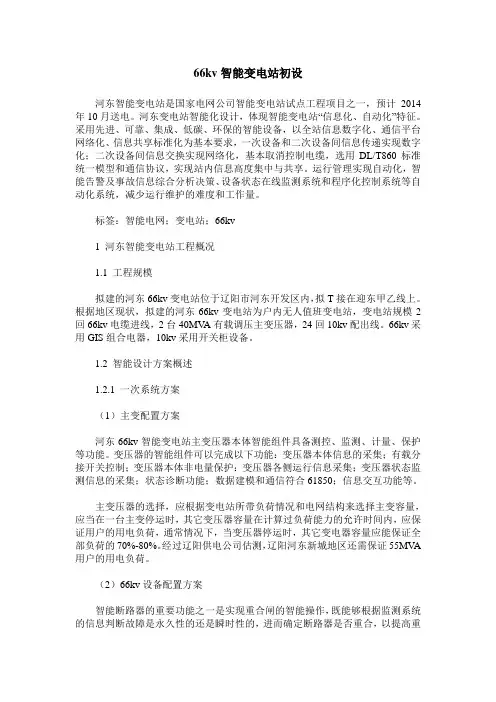

66kv智能变电站初设

河东智能变电站是国家电网公司智能变电站试点工程项目之一，预计2014年10月送电。河东变电站智能化设计，体现智能变电站“信息化、自动化”特征。采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，一次设备和二次设备间信息传递实现数字化；二次设备间信息交换实现网络化，基本取消控制电缆，选用DL/T860标准统一模型和通信协议，实现站内信息高度集中与共享。运行管理实现自动化，智能告警及事故信息综合分析决策、设备状态在线监测系统和程序化控制系统等自动化系统，减少运行维护的难度和工作量。

标签：智能电网；变电站；66kv

1 河东智能变电站工程概况

1.1 工程规模

拟建的河东66kv变电站位于辽阳市河东开发区内，拟T接在迎东甲乙线上。根据地区现状，拟建的河东66kv变电站为户内无人值班变电站，变电站规模2回66kv电缆进线，2台40MVA有载调压主变压器，24回10kv配出线。66kv采用GIS组合电器，10kv采用开关柜设备。

1.2 智能设计方案概述

1.2.1 一次系统方案

（1）主变配置方案

河东66kv智能变电站主变压器本体智能组件具备测控、监测、计量、保护等功能。变压器的智能组件可以完成以下功能：变压器本体信息的采集；有载分接开关控制；变压器本体非电量保护：变压器各侧运行信息采集；变压器状态监测信息的采集；状态诊断功能；数据建模和通信符合61850；信息交互功能等。

主变压器的选择，应根据变电站所带负荷情况和电网结构来选择主变容量，应当在一台主变停运时，其它变压器容量在计算过负荷能力的允许时间内，应保证用户的用电负荷，通常情况下，当变压器停运时，其它变电器容量应能保证全部负荷的70%-80%。经过辽阳供电公司估测，辽阳河东新城地区还需保证55MVA用户的用电负荷。

（2）66kv设备配置方案

智能断路器的重要功能之一是实现重合闸的智能操作，既能够根据监测系统的信息判断故障是永久性的还是瞬时性的，进而确定断路器是否重合，以提高重
