岩棉板施工技术交底

1

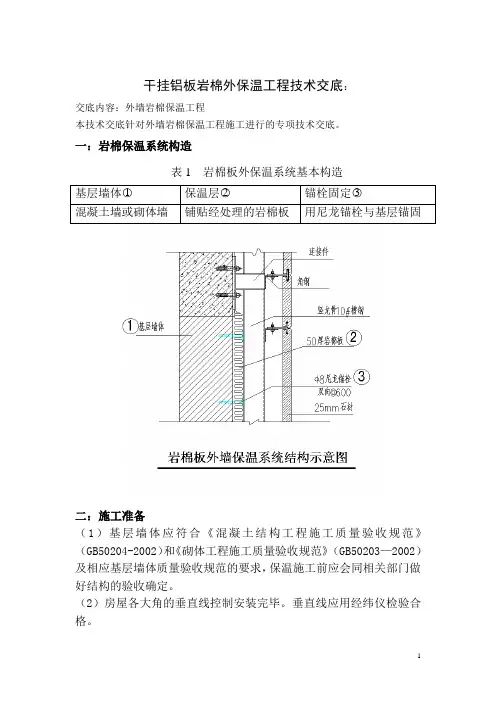

干挂铝板岩棉外保温工程技术交底：

交底内容：外墙岩棉保温工程

本技术交底针对外墙岩棉保温工程施工进行的专项技术交底。

一：岩棉保温系统构造

表1 岩棉板外保温系统基本构造

基层墙体○1 保温层○2 锚栓固定○3

混凝土墙或砌体墙 铺贴经处理的岩棉板 用尼龙锚栓与基层锚固

二：施工准备

（1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203—2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构的验收确定。

（2）房屋各大角的垂直线控制安装完毕。垂直线应用经纬仪检验合格。 2 （3）外墙面的雨漏管托架，外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。

（4）外窗的辅窗安装完毕。

（5）墙面脚手架孔，穿墙孔及墙面缺损处用相应材料修整好。

（6）混凝土梁或墙面的钢筋头和凸起物清除完毕。

（7）根据工程量、施工部位和工期要求制定施工方案，要样板先行，通过样板确定定额损耗，保温施工前施工负责人应熟悉图纸。

（8）外保温工程施工前，外墙龙骨架应须通过验收，焊部、防锈应符合设计要求和质量要求，门窗框或辅框应安装完毕。伸出墙面的雨水管卡，各种进户管线和其它设备的予埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。卡件、支架与保温相接处应用玻璃棉填平，做到无缝隙、无渗漏。

三：基层界面处理

（1） 墙面应清理干净，清洗油污、清扫灰尘等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10㎜时应剔除。

（2） 堵脚手架眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，然后用水泥砂浆补齐砌严。

四：岩棉板的安装（钻孔安装尼龙锚栓）

施工机具

序号 设备名称 单位 规格 数量

１ 小推车 辆 2辆

２ 电锤 把 8㎜钻头 3把

３ 220∨橡皮线 米 三芯 现场而定

技术交底记录

表C2-1 资料编号

工程名称 衡水恒大城二期14-15号住宅楼 交底日期

施工单位 江苏南通三建集团股份有限公司 分项工程名称 外墙保温

交底提要 外墙保温施工

交底内容：

一、 1.1施工准备

1、施工工具：水桶、剪刀、搅拌机、冲击钻、钻头、切割机、手推车、铁锹、锯齿形批刀、平口批刀、铝合金刮杠等；施工材料：岩棉板、粘接剂、钢网、玻纤网、锚栓、抹面胶浆等。

2、外架、吊篮搭设完毕并通过验收。

3、外门窗框、百叶框安装完毕通过验收并有相应成品保护措施。

4、外墙预留洞口,包括空调洞口的预留。

5、岩棉板体系正常施工温度5℃以上，风力超过5级或雨天不得施工。施工完毕后应防止阳光直晒。

6、施工材料进场（120/30/70mm/20mm厚岩棉板）、机械安装、防护设施已完成。

2.2主要材料性能指标

1、岩棉保耐火等级A级，导热系数≤0.045W/(m·k),表观密度140kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。

2、热固型改性聚苯板（TPA），耐火等级A级，导热系数≤0.036W/(m·k)，表观密度40kg/m3。

3、FTC自调温相变保温材料，耐火等级A级，导热系数≤0.028W/(m·k)，表观密度350kg/m3。

4、耐碱玻纤网格布，单位面积质量≥160g/m2，拉伸断裂强力≥1250N/50mm

5、镀锌钢丝网丝径0.9mm，网孔12.7mm*12.7mm

6、锚栓抗拉承载力≥0.6KN，圆盘抗拔力≥0.5KN

7、镀锌角钢托架∟100×80×6mm，M10*50膨胀螺栓

二、工艺流程（涂料饰面）

1. 墙面基层界面处理，刷界面砂浆一道 2. 10厚聚合物水泥砂浆找平

3.120厚岩棉板(TR10)两表面及侧面涂刷界面剂，配套胶粘剂粘贴

4. 抹第一道抹面胶浆，3~6厚，压入耐碱玻璃纤维网布

5. 用塑料锚栓锚固抹面胶浆复合耐碱玻璃纤维网布层（按梅花状分布，锚栓数量每平米不少于10个，锚固间距不大于400mm）

岩棉板外墙保温的施工工艺

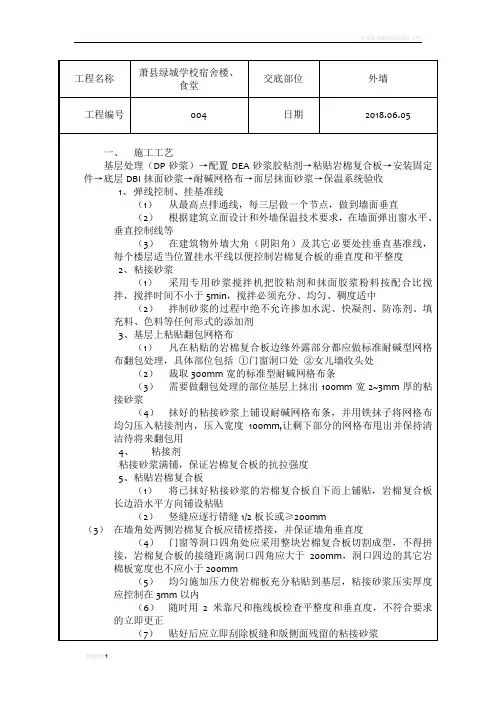

页脚内容1 工程名称 萧县绿城学校宿舍楼、

食堂 交底部位 外墙

工程编号 004 日期 2018.06.05

一、 施工工艺

基层处理（DP砂浆）→配置DEA砂浆胶粘剂→粘贴岩棉复合板→安装固定件→底层DBI抹面砂浆→耐碱网格布→面层抹面砂浆→保温系统验收

1、 弹线控制、挂基准线

（1） 从最高点排通线，每三层做一个节点，做到墙面垂直

（2） 根据建筑立面设计和外墙保温技术要求，在墙面弹出窗水平、垂直控制线等

（3） 在建筑物外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉复合板的垂直度和平整度

2、 粘接砂浆

（1） 采用专用砂浆搅拌机把胶粘剂和抹面胶浆粉料按配合比搅拌，搅拌时间不小于5min，搅拌必须充分、均匀、稠度适中

（2） 拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂

3、 基层上粘贴翻包网格布

（1） 凡在粘贴的岩棉复合板边缘外露部分都应做标准耐碱型网格布翻包处理，具体部位包括 ①门窗洞口处 ②女儿墙收头处

（2） 裁取300mm宽的标准型耐碱网格布条

（3） 需要做翻包处理的部位基层上抹出100mm宽2~3mm厚的粘接砂浆

（4） 抹好的粘接砂浆上铺设耐碱网格布条，并用铁抹子将网格布均匀压入粘接剂内，压入宽度100mm,让剩下部分的网格布甩出并保持清洁待将来翻包用

4、 粘接剂

粘接砂浆满铺，保证岩棉复合板的抗拉强度

5、 粘贴岩棉复合板

（1） 将已抹好粘接砂浆的岩棉复合板自下而上铺贴，岩棉复合板长边沿水平方向铺设粘贴

（2） 竖缝应逐行错缝1/2板长或≥200mm

（3） 在墙角处两侧岩棉复合板应错槎搭接，并保证墙角垂直度

（4） 门窗等洞口四角处应采用整块岩棉复合板切割成型，不得拼接，岩棉复合板的接缝距离洞口四角应大于200mm，洞口四边的其它岩棉板宽度也不应小于200mm

（5） 均匀施加压力使岩棉板充分粘贴到基层，粘接砂浆压实厚度应控制在3mm以内

引言：

岩棉板施工技术交底是指在岩棉板施工过程中，对施工工艺、

材料选择、施工要求等内容进行全面阐述和交底的过程。岩棉板作

为一种常用的建筑保温材料，具有良好的隔热、隔音和防火性能，

广泛应用于建筑各个部位。因此，对岩棉板的施工技术进行详细的

交底，能够确保施工质量和效果。本文将从岩棉板施工工艺、材料

选择、施工要求等方面展开讨论，以期帮助读者全面了解岩棉板施

工技术交底的重要性和具体实施方法。

一、施工工艺

1.1岩棉板的安装准备

1.2基层处理

1.3岩棉板的切割和预留

1.4岩棉板的固定和烟道处理

1.5密封处理二、材料选择

2.1岩棉板的选购要点

2.2喷涂胶黏剂的选择

2.3鉴别封闭材料的质量

2.4密封材料的选用2.5辅助材料的选择三、施工要求

3.1岩棉板施工现场要求

3.2施工时的安全措施

3.3施工人员的技术要求

3.4施工质量要求

3.5施工进度控制要求四、施工注意事项

4.1确保施工环境的干燥与洁净

4.2保证岩棉板的平整度和垂直度

4.3安全用电和用气

4.4施工过程中防火措施

4.5施工完成后的验收和整理五、常见问题及解决方法

5.1岩棉板漏风、漏水问题的解决

5.2岩棉板施工中的常见质量问题及处理方法

5.3岩棉板施工过程中的安全问题与应对措施

5.4岩棉板施工时常见困难及解决方法

5.5岩棉板施工后的维护与保养总结：

岩棉板施工技术交底对于确保岩棉板施工质量和效果至关重

要。本文详细介绍了岩棉板施工工艺、材料选择、施工要求等方面

的内容，并提供了施工注意事项和常见问题的解决方法。通过遵循

正确的施工工艺和要求，选择合适的材料，并严格控制施工过程中

的质量和安全，可以保证岩棉板施工的顺利进行和施工效果的达

到。希望本文对读者了解岩棉板施工技术交底有所帮助，并能在实

践中得到应用。
