斜拉桥的组成

斜拉桥的原理

斜拉桥是一种常见的桥梁结构，其独特的设计原理使得它在现代桥梁工程中得到了广泛的应用。斜拉桥的原理主要包括桥梁结构、受力特点和设计理念三个方面。

首先，斜拉桥的结构主要由桥塔、主梁和斜索组成。桥塔是承受桥梁荷载的支撑结构，通常呈塔形或者斜塔形状，能够有效地承受水平和垂直方向的荷载。主梁是桥面的支撑结构，负责承载行车荷载和自重荷载，通常采用钢箱梁或者钢桁梁结构。斜索是连接桥塔和主梁的重要构件，它通过拉力将桥塔和主梁紧密地连接在一起，使得整个桥梁结构能够达到平衡和稳定。

其次，斜拉桥的受力特点主要体现在斜索的作用上。斜索通过拉力将桥塔和主梁连接在一起，使得桥梁结构能够有效地承受荷载并传递到地基上。斜索的拉力是根据桥梁设计荷载和结构形式来确定的，它能够有效地分担桥梁荷载，减小主梁的受力，从而降低了桥梁结构的自重和成本。同时，斜索的设计也要考虑到风荷载和地震荷载等外部因素，以保证桥梁在各种复杂环境下都能保持稳定和安全。

最后，斜拉桥的设计理念主要包括经济性、美观性和可持续性三个方面。斜拉桥的设计要尽可能减小结构自重，提高结构的承载能力，以达到经济、高效的设计目的。同时，斜拉桥的外观设计也要考虑到美观性，使得桥梁在城市中能够成为一道风景线，展现出现代化的城市形象。此外，斜拉桥的可持续性设计也是十分重要的，要考虑到桥梁的维护和保养，延长桥梁的使用寿命，减小对环境的影响，实现资源的可持续利用。

综上所述，斜拉桥的原理主要包括桥梁结构、受力特点和设计理念三个方面。通过对斜拉桥的原理进行深入的理解和研究，能够更好地指导斜拉桥的设计和施工，提高桥梁的安全性和经济性，推动桥梁工程的发展和进步。

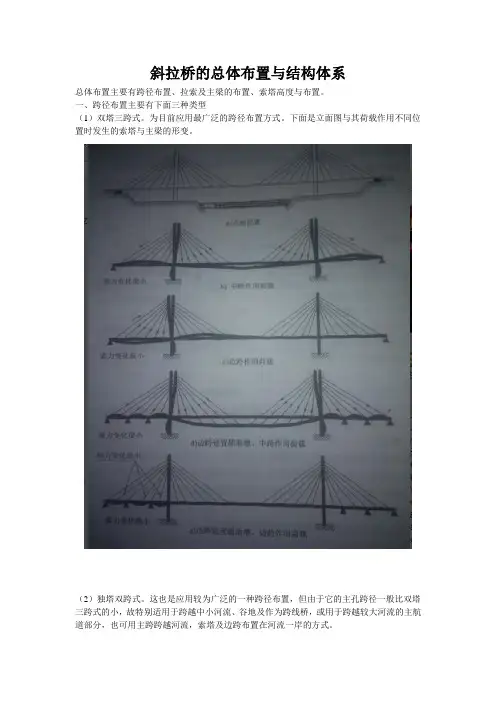

斜拉桥的总体布置与结构体系

总体布置主要有跨径布置、拉索及主梁的布置、索塔高度与布置。

一、跨径布置主要有下面三种类型

（1）双塔三跨式。为目前应用最广泛的跨径布置方式。下面是立面图与其荷载作用不同位置时发生的索塔与主梁的形变。

（2）独塔双跨式。这也是应用较为广泛的一种跨径布置，但由于它的主孔跨径一般比双塔三跨式的小，故特别适用于跨越中小河流、谷地及作为跨线桥，或用于跨越较大河流的主航道部分，也可用主跨跨越河流，索塔及边跨布置在河流一岸的方式。

独塔双跨式斜拉桥立面图

（3）多塔多跨式。多塔多跨式斜拉桥适用于需要多个大通航孔的大江大河、宽阔湖泊或海峡上，但这种结构 一般采用较少，主要原因是中间塔顶没有端锚索来有效地限制它的变位，使结构柔性及变形增大，整体刚度差。

多塔多跨式斜拉桥示意图

二、拉索的布置，拉索的布置分为空间上的布置与索面内的布置。

（1）拉索索面在空间可布置成单索面和双索面，而双索面又可分为竖直双索面和倾斜双索面。

单索面斜拉桥（临海大桥）

竖直双索面斜拉桥

倾斜双索面斜拉桥

（2）拉索在索面内的布置形式主要有以下三种：辐射形、竖琴形及扇形。

辐射形：拉索与水平面的平均交角较大，拉索的垂直分力较大，故拉索的用量最省。由于在拉索的水平分力在塔顶基本平衡，故索塔的弯矩较小，索塔高度也较小，但由于拉索都固定在塔顶，所以塔顶的结构复杂，集中应力现象突出，给施工和养护带来困难。

竖琴形：所有拉索的倾角完全相同，且拉索与索塔的锚固点分散布置，使拉索与索塔、拉索与主梁的连接构造简单，易于处理。竖琴形布置拉索加强了索塔的顺桥向刚度，对减少索塔的弯矩和提高索塔的稳定性都有利。但是其拉索的倾角与水平方向的交角较小故所需的拉索数量大，布置密集，一般都用于中小跨径的斜拉桥中。

扇形：扇形兼有辐射形和竖琴形索的特点，又可灵活布置，与索塔的各种构造形式相配合。扇形是采用最多的一种索型。

三、索塔与主梁的布置

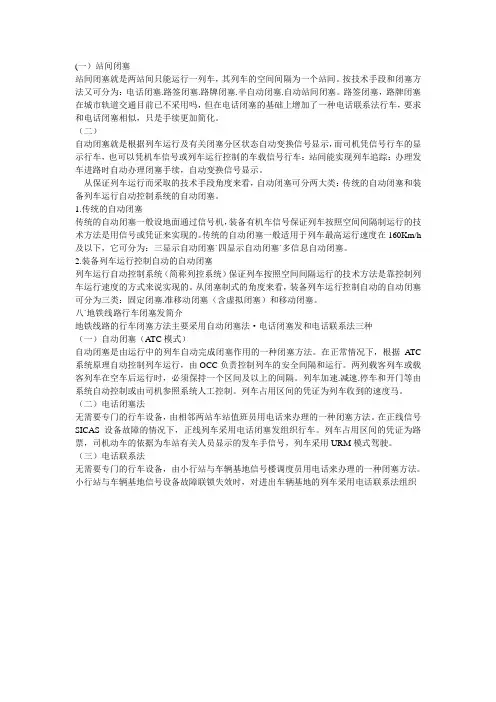

(一）站间闭塞

站间闭塞就是两站间只能运行一列车，其列车的空间间隔为一个站间。按技术手段和闭塞方法又可分为：电话闭塞.路签闭塞.路牌闭塞.半自动闭塞.自动站间闭塞。路签闭塞，路牌闭塞在城市轨道交通目前已不采用吗，但在电话闭塞的基础上增加了一种电话联系法行车，要求和电话闭塞相似，只是手续更加简化。

（二）

自动闭塞就是根据列车运行及有关闭塞分区状态自动变换信号显示，而司机凭信号行车的显示行车，也可以凭机车信号或列车运行控制的车载信号行车：站间能实现列车追踪：办理发车进路时自动办理闭塞手续，自动变换信号显示。

从保证列车运行而采取的技术手段角度来看，自动闭塞可分两大类：传统的自动闭塞和装备列车运行自动控制系统的自动闭塞。

1.传统的自动闭塞

传统的自动闭塞一般设地面通过信号机，装备有机车信号保证列车按照空间间隔制运行的技术方法是用信号或凭证来实现的。传统的自动闭塞一般适用于列车最高运行速度在160Km/h及以下，它可分为：三显示自动闭塞`四显示自动闭塞`多信息自动闭塞。

2.装备列车运行控制自动的自动闭塞

列车运行自动控制系统（简称列控系统）保证列车按照空间间隔运行的技术方法是靠控制列车运行速度的方式来说实现的。从闭塞制式的角度来看，装备列车运行控制自动的自动闭塞可分为三类：固定闭塞.准移动闭塞（含虚拟闭塞）和移动闭塞。

八`地铁线路行车闭塞发简介

地铁线路的行车闭塞方法主要采用自动闭塞法·电话闭塞发和电话联系法三种

（一）自动闭塞（ATC模式）

自动闭塞是由运行中的列车自动完成闭塞作用的一种闭塞方法。在正常情况下，根据ATC系统原理自动控制列车运行，由OCC负责控制列车的安全间隔和运行。两列载客列车或载客列车在空车后运行时，必须保持一个区间及以上的间隔。列车加速.减速.停车和开门等由系统自动控制或由司机参照系统人工控制。列车占用区间的凭证为列车收到的速度马。

（二）电话闭塞法

无需要专门的行车设备，由相邻两站车站值班员用电话来办理的一种闭塞方法。在正线信号SICAS设备故障的情况下，正线列车采用电话闭塞发组织行车。列车占用区间的凭证为路票，司机动车的依据为车站有关人员显示的发车手信号，列车采用URM模式驾驶。

港珠澳大桥工可施工方案

中国港湾建设集团 1 附件五：青洲航道桥斜拉桥方案

1 工程概况

1.1 工程规模

青州航道桥为双塔双索面斜拉桥，跨径组合为230m＋460m＋230m，施工内容包括：青州航道桥基础工程、墩身、索塔、钢箱梁吊装和斜拉索安装，起止里程自K17＋935～K18＋845。工期36个月。伶仃航道桥斜拉索方案同青州航道桥。

1.2 工程主要特点

港珠澳大桥是一座跨海湾特大公路桥梁，桥位区浪较高、流急，航运较繁忙，施工受风、浪、流、台风的影响较大，工程建设的组织和安全控制难度高。

青州航道桥基础均采用钻孔灌注桩，地质复杂，因此对钻机的性能、泥浆的配制及钻孔操作等施工技术和工程管理方面都提出了更高的要求。

主墩承台尺寸大，处于潮位变动区，且封底混凝土和承台混凝土方量大，施工组织及技术难度很大。

主塔高160多米，受常年大风影响，主塔施工、钢锚箱及钢箱梁安装难度极大。

2 施工条件

2.1 气象条件

港珠澳地区北靠五洲大陆，南临热带海洋，属热带季风湿润气候区，桥区季风显著，四季分明，总的气候特征温和、湿润、多雨。

2.1.1 气温及湿度

气温随季节变化明显，常年平均气温22.3℃~23℃左右，最高气温38.9℃，最低气温-1.8℃。

2.1.2 降水

降水充沛，累年平均降水量为1800~2300mm。

2.1.3 风况

风向季节变化明显。

1)风况及梯度风

2)台风 港珠澳大桥工可施工方案

中国港湾建设集团 2 港珠澳地区是为台风多发地区。

2.2 潮汐特征

桥区水文观测资料显示，主要有日分潮和半日潮，潮差较小，属于弱潮海湾。

在施工期水流动力条件下各墩施工期有部分冲刷，为了确保施工期安全，搭设钻孔平台前进行海床预防护十分必要。

3 总体施工部署和主要施工手段及设备

3.1 施工部署

青州航道桥施工拟划分三个工段进行管理、指挥和调度，具体划分如下：

主墩施工工段：主要负责主墩基础、主塔及钢箱梁施工；
