《传感器与测控技术》酒精测试仪实验报告一

酒精⽓敏传感器以及湿敏传感器实验报告
西昌学院实验课程实验报告
实验项⽬名称:酒精⽓敏传感器以及湿敏传感器实验报告实验序号：7指导⽼师：施智雄姓名及学号：刘凯（0911060010）⽥时茂（0911060019）夏辉（0911060029）王波（0911060034）专业：09级电⼦信息⼯程⽇期：2011年04⽉25⽇
⼀试验⽬的
1.掌握酒精⽓敏传感器和湿敏传感器的测量⽅法。

2.掌握测量电路
3.了解其它⽓敏传感器和湿敏传感器的应⽤
⼆实验内容
1.利⽤酒精⽓敏传感器测量传感器的范围
2.利⽤湿敏传感器测量其湿度范围
三实验器材
试验台，酒精⽓敏传感器，湿敏传感器，导线若⼲，5v电压表⼀个
四基本原理
1.通过⽓敏原件的将酒精⽓体的浓度转换为电信号，测量电压变化
2.通过湿敏原件将湿度转换为电压信号，测量电压变化
五试验步骤
1.准备元器件
2.搭接好测量电路
3.测量电压信号变化范围，得出湿度和酒精浓度的变化范围
六实验电路如图。

酒精测试仪设计报告一、设计任务与目的该实验通过气敏传感器对酒精蒸汽的检测产生模电信号，输入LM3914，经过比较，驱动发光二极管发光，以点亮发光二极管的个数来判断酒精浓度。

通过已有元件及电路模块设计电路。

二、设计思路图1 设计结构图三、设计原理3.1传感器的选择MQ-3酒精气敏传感器酒精传感器采用的是MQ3气敏传感器，它对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰，良好的选择性、长期的使用寿命和可靠的稳定性。

是一款适合多种应用的低成本传感器。

3．2电路原理该电路采用干电池供电，并经三端稳压器IC1稳压，输入稳定的5V电电压作为气敏传感器MQ-3和集成电路IC2的共同电源，同时也作为10个共阳极发光二极管的电源。

因此，外部电路就相当简单。

电路原理图如图4所示：图1 酒精探测仪电路原理图敏传感器的输出信号送至IC2的输入端（⑤脚），通过比较放大，驱动发光二极管依次发光。

10个发光二极管按IC2的引脚（⑩，①）次序排成一条，对输入电压作线性10级显示。

输入灵敏度可以通过电位器ＲＰ调节，即对“地”电阻调小时灵敏度下降；反之，灵敏度增加。

IC2的⑥脚与⑦脚互为短接，且串联电阻Ｒ１接地。

改变Ｒ１阻值可以调整发光二极管的显示亮度，当阻值增加时亮度减弱，反之更亮。

IC2的②脚，④脚，⑧脚均接地，③脚，⑨脚接电源+5Ｖ（集成稳压器IC1的输入端）。

分别并联的IC1输入与输出端的电容C1，C2防止杂波干扰，使IC1输出的直流电压保持平稳。

发光二极管集成驱动器LM3914结构图如图所示。

其内部的缓冲放大器最大限度地提高了该集成电路的输入电阻（⑤脚），电压输入信号经过缓冲器（增益为零）同时送到10个电压比较器的相反（－）输入端。

10个电压比较器的同相（+）输入端分别接到10个等值电阻（1k欧）串联回路的10个分压端。

因为与串联回路相接的内部参考电压为1.2Ｖ。

所以相邻分压断之间的电压差为1.2v10=0.12Ｖ。

实验四十五酒精传感器测量实验
一、实验目的
了解酒精传感器的原理与应用。

二、实验内容
通过对酒精敏感的气敏传感器的实验来验证气敏传感器的特性。

三、实验仪器
传感器检测技术综合实验台、气敏传感器实验模块、酒精少许、导线。

四、实验原理
气敏传感器的核心器件是半导体气敏元件，不同的气敏元件对不同的气体敏感度不同，当传感器暴露于使其敏感的气体之中时，电导率会发生变化，当加上激励电压且负载条件确定时，负载电压就会发生相应的变化，由此可测得被测气体浓度的变化。

A
图45-1 酒精传感器内部结构图Array图45-2 酒精传感器单元测量电路原理图
五、实验注意事项
1、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，
方可打开电源进行实验。

2、严禁将任何电源对地短路。

六、实验步骤
1、用导线将+5V电源引入到气敏传感器实验模块电源单元。

2、用导线将电源单元的VCC和酒精传感器单元的VCC插孔相连。

3、打开主台体电源开关和气敏传感器实验模块电源开关。

4、用棉球蘸上少量酒精，放在酒精传感器的上方，用电压表观察J4输出的电压变化，并观察其变化趋势。

5、实验完毕后，关闭所有电源，拆除导线并放置好。

七、思考题
如果增大酒精棉花的湿度，电压表的读数会增大还是减少？为什么？。

随着社会的发展和科技的进步，安全意识在各个领域都得到了空前的重视。

作为保障公共安全的重要工具，酒精检测仪在交通、煤矿、地铁以及机场等高危行业中的应用日益广泛。

近期，我有幸参加了酒精检测仪的实训课程，通过这次实训，我对酒精检测仪有了更加深入的了解，现将实训心得报告如下：一、实训背景及目的随着酒后驾驶、酒后上岗等现象的频发，给社会带来了严重的安全隐患。

为了提高这些领域的安全管理水平，酒精检测仪应运而生。

本次实训旨在通过实际操作，让学员掌握酒精检测仪的使用方法、检测原理以及维护保养等知识，提高学员在相关领域的安全监管能力。

二、实训内容1. 酒精检测仪的基本原理实训过程中，我们首先学习了酒精检测仪的基本原理。

酒精检测仪主要利用半导体-氧化物传感器进行检测，当呼出气体中的酒精浓度达到一定值时，传感器会发出警报信号。

这种检测方法具有快速、准确、方便等优点。

2. 酒精检测仪的使用方法在实训老师的指导下，我们学习了酒精检测仪的使用方法。

主要包括以下步骤：（1）开启酒精检测仪，待仪器预热完成后，即可进行检测。

（2）将吹嘴对准被检测者的口腔，让被检测者深吸一口气，然后用力吹气。

（3）观察仪器显示屏上的酒精浓度值，若浓度超过限值，仪器会发出警报。

（4）完成检测后，关闭仪器。

3. 酒精检测仪的维护保养实训老师还向我们介绍了酒精检测仪的维护保养方法，包括定期清洁传感器、更换电池、检查仪器状态等，以确保检测仪的正常使用。

三、实训心得1. 酒精检测仪在保障安全方面的重要作用通过本次实训，我深刻认识到酒精检测仪在保障公共安全方面的重要作用。

它可以有效预防酒后驾驶、酒后上岗等现象，降低安全事故的发生率。

2. 酒精检测仪的便捷性和高效性酒精检测仪具有操作简单、检测快速、准确度高、便于携带等特点，这使得它在实际应用中具有很高的便捷性和高效性。

3. 提高安全意识，加强安全管理实训过程中，我深刻体会到安全意识的重要性。

只有加强安全管理，才能确保人民群众的生命财产安全。

一、实习目的本次实习旨在通过实践操作，深入了解酒精传感器的原理、结构、性能特点以及应用场合，掌握酒精测试电路的设计与制作方法，提高动手能力和工程实践能力。

二、实习内容1. 酒精传感器原理与结构酒精传感器是一种将酒精浓度转化为电信号的装置，其主要原理是利用酒精分子与传感材料发生化学反应，从而改变传感器的电学特性。

常见的酒精传感器有MQ-3型气敏传感器、TGS811型气敏传感器等。

MQ-3型气敏传感器采用SnO2作为传感材料，具有灵敏度高、响应速度快、稳定性好等优点。

其结构主要由传感元件、加热丝、电极和外壳组成。

2. 酒精测试电路设计酒精测试电路主要包括信号采集、信号处理、显示和报警等部分。

（1）信号采集：将酒精传感器输出的模拟信号接入单片机或微控制器进行采集。

（2）信号处理：对采集到的模拟信号进行放大、滤波、A/D转换等处理，得到数字信号。

（3）显示：将数字信号显示在LCD显示屏上，直观地显示酒精浓度。

（4）报警：当酒精浓度超过设定值时，发出报警信号。

3. 酒精测试电路制作（1）元器件准备：MQ-3型气敏传感器、放大电路、滤波电路、A/D转换器、单片机、LCD显示屏、按键、蜂鸣器等。

（2）电路板设计：根据电路原理图，设计电路板，并焊接元器件。

（3）电路调试：对电路进行调试，确保各部分功能正常。

三、实习过程1. 理论学习：首先，我们学习了酒精传感器的原理、结构、性能特点和应用场合，了解了MQ-3型气敏传感器的技术参数和操作方法。

2. 电路设计：根据酒精测试电路的原理，我们绘制了电路原理图，并选择了合适的元器件。

3. 电路制作：在指导老师的帮助下，我们完成了电路板的制作，并焊接了元器件。

4. 电路调试：对电路进行调试，检查各部分功能是否正常，包括信号采集、信号处理、显示和报警等。

5. 性能测试：将酒精传感器放置在酒精蒸气环境中，测试电路的响应速度、灵敏度和准确性。

四、实习成果1. 成功制作了一台酒精测试电路，实现了酒精浓度的检测和显示。

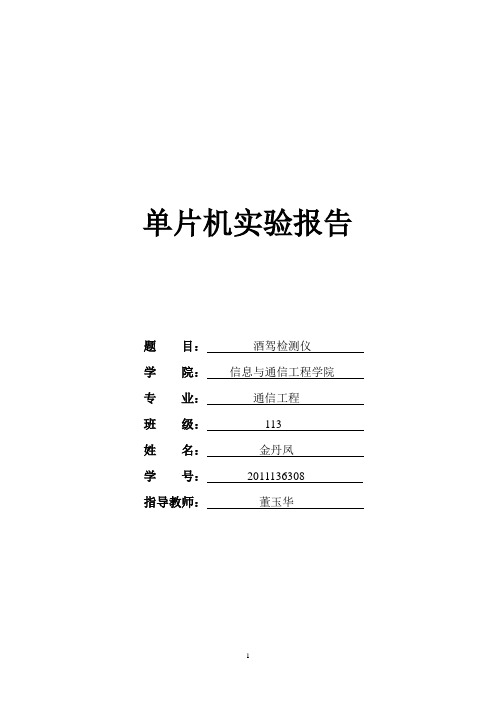

单片机实验报告题目：酒驾检测仪学院：信息与通信工程学院专业：通信工程班级：113姓名：金丹凤学号：2011136308指导教师：董玉华目录一、实验目的---------------------------------------------------------3二、设计要求---------------------------------------------------------3三、设计方案---------------------------------------------------------31、整体设计---------------------------------------------------------32、A/D转换电路--------------------------------------------------43、单片机系统-----------------------------------------------------64、显示电路---------------------------------------------------------65、报警电路---------------------------------------------------------7三、软件流程图------------------------------------------------------81、主程序流程图-----------------------------------------------82、数据采集子程序流程图------------------------------------93、显示子程序流程图------------------------------------------94、报警子程序流程图------------------------------------------10四、软件程序--------------------------------------------------------10五、心得体会--------------------------------------------------------12一、实验目的1、掌握传感器的使用方法2、掌握A/D转换的基本原理3、掌握单片机扩展外围芯片的方法，包括键盘电路，显示电路二、设计要求1、能够检测酒精浓度，能够显示浓度值；2、当呼出气体的酒精浓度超标时，蜂鸣器发出报警声，同时发光二极管闪烁；3、有启动检测开关三、设计方案1、整体设计酒驾检测仪采用最小系统板实现，通过数模转换器将模拟信号转换成数字信号送至单片机，即将R101两端的电压通过ADC809转换成数字量，单片机对数字信号进行分析处理，通过算法将分析处理的数据转换成浓度，将结果显示在数码管。

酒精气味及酒精刺激阈值测定的实验报告一、实验目的1.练习分辨样品的味道，通过对差别大小的判别测试感官灵敏度。

2.学会两点检验和人的敏感性检验的操作方法、原理、结果的统计及分析方法。

二、实验原理1.通过闻不同浓度的同种样品，来评价品评人员嗅觉的灵敏度。

人的嗅觉比较复杂，亦很敏感。

同样的气味，因个人的嗅觉反应不同，故感受喜爱与厌恶的程度也不同。

同时嗅觉易受周围环境的影响，如温度、湿度、气压等对嗅觉的敏感度都有一定的影响。

人的嗅觉适应性特别强，即对一种气味较长时间的刺激很容易顺应。

2. 通过人的味觉比较两种样品是否存在差别，也可评价品评人员的味觉敏感性。

味觉神经在舌面上的分布不均匀。

舌的两侧边缘是普通酸味的敏感区，舌根对于苦味较为敏感，舌尖对于甜味和咸味较敏感，但这些都不是绝对的，在感官评价食品的品质时，应通过舌的全面品尝方可决定。

味觉与温度有关，在进行滋味检验时，最好使食品处在20~45℃之间。

在进行感官评价时，中间必须休息，每检验一种食品之后，必须用温水漱口。

三、实验材料与人员1.实验材料酒精气味阈值实验中有相同的13支试管，其上分别随机标有ZA,TC,AD,FE,ZG,TI,JJ,ZL,AN,WO,ZQ,ST,AU.按照此顺序，在13支试管中分别有浓度（10^(-4)ml/ml）为0.00（纯净水），0.40，0.70，1.00，1.30，1.70，2.10，2.50，3.00，3.50，4.00，4.50，5.00的酒精。

并用纱布塞紧试管口，将它们按照浓度从小到大的顺序放到试管架上。

酒精刺激阈值测定实验中空白为纯净水，测试样是用相同的小烧杯盛浓度（10^(-1)ml/ml）分别为0.10，0.20，0.60，1.00，1.40，1.90，2.40，2.90，3.5,4.00的酒精。

并准备棉签及纸杯。

2.实验人员总人数：23人平均年龄：21岁性别：女生15个，男生8个。

地区：来自浙江省及上海的有21人，即占所有实验人员的91.3%来自外省（甘肃和安徽）的有2人，即占所有实验人员的8.7% BMI分布：过轻（＜18.5）6人，即占所有实验人员的26.1%正常（18.5-24.99）16人，即占所有实验人员的69.6%过重（25-28）1人，即即占所有实验人员的4.3%四、实验步骤1.将已准备好的测试回答表发给所有实验人员，并告知他们写好自己的基础信息，阅读回答表上的提示语。

华东交通大学(传感器实习报告)姓名：谢文英学院：机电工程学院专业：测控技术与仪器班级：测控2008-1学号：20080310110104指导教师:李鹏周建民目录《传感器》课程设计任务书 (3)一、序言 (5)二、方案设计 (6)2.1设计方案的选择 (6)2.2 酒精探测仪设计的基本原理 (6)2.3电路设计 (7)三、电路调试 (8)3.1 MQ-2气敏传感器电路调试 (8)3.2 LM358电压比较电路调试 (9)3.3总体电路调试 (11)四、心得体会 (11)五、参考文献 (13)六、附录 (13)附录一便携式酒精探测仪总电路图 (13)附录二酒精探测仪正常状态下实物图 (14)附录三酒精探测仪在接触酒精时实物图 (15)《传感器》课程设计任务书一、总要求能够独立进行小型检测模块系统方案的设计及论证，选择合理的传感器、设计必要的接口电路等，以及合理选择有关元器件及正确使用相关工具与仪器设备等，并且能结合实际调试与实验进行有关精度分析与讨论。

二、总任务针对总要求进行原理及方案论证、模块设计、接口电路设计、焊接或插接与调试、精度分析以及撰写报告等工作。

三、设计题目便携式酒精探测仪的设计四、设计内容1、要求针对酒后驾车等状况，设计检测与报警模块。

2、绘制电路原理图，并先进行实验室调试。

3、完善与丰富其功能。

五、设计进度或计划1、准备及查阅资料一天2、方案设计及论证（总体方案）二天3、硬件电路设计、画图（PROTEL）三天4、实验室调试及结果分析二天5、整理报告及准备答辩二天六、设计说明书包括的主要内容1、封面2、目录3、设计任务书4、正文（可按下列内容撰写、仅供参考）1）序言可包括系统工作原理的介绍等。

2）方案设计及论证可按模块进行方案设计与论证；各模块设计中应包括适当的精度分析及选型等。

3）实验或系统调试可包括实验调试工具仪器、实验结果及适当的分析等。

4）心得体会5）主要参考文献另：说明书的撰写格式应符合一定的要求，可参照华东交通大学本科生毕业论文撰写规范进行。

一、引言1.1 实训背景1.2 实训目的1.3 实训内容概述二、传感器基础知识2.1 传感器概述2.2 传感器的工作原理2.3 传感器的分类2.4 传感器的性能指标2.5 传感器的应用领域三、酒精传感器原理及特性3.1 酒精传感器的原理3.2 酒精传感器的结构3.3 酒精传感器的特性3.4 酒精传感器的应用场合四、酒精传感器实验设备与材料4.1 实验设备清单4.2 实验材料清单4.3 实验设备介绍4.4 实验材料介绍五、酒精传感器实验步骤5.1 实验准备5.2 实验环境搭建5.4 实验数据分析5.5 实验结果验证5.6 实验总结六、实验一：酒精传感器基本特性测试6.1 实验目的6.2 实验原理6.3 实验步骤6.4 实验数据记录6.5 实验结果分析6.6 实验结论七、实验二：酒精浓度检测系统搭建7.1 实验目的7.2 实验原理7.3 实验步骤7.4 实验数据记录7.5 实验结果分析7.6 实验结论八、实验三：酒精浓度检测系统性能优化8.1 实验目的8.2 实验原理8.3 实验步骤8.4 实验数据记录8.6 实验结论九、实验四：酒精浓度检测系统应用拓展9.1 实验目的9.2 实验原理9.3 实验步骤9.4 实验数据记录9.5 实验结果分析9.6 实验结论十、实验五：酒精浓度检测系统稳定性测试10.1 实验目的10.2 实验原理10.3 实验步骤10.4 实验数据记录10.5 实验结果分析10.6 实验结论十一、实验六：酒精浓度检测系统误差分析 11.1 实验目的11.2 实验原理11.3 实验步骤11.4 实验数据记录11.5 实验结果分析11.6 实验结论十二、实验七：酒精浓度检测系统功耗分析12.1 实验目的12.2 实验原理12.3 实验步骤12.4 实验数据记录12.5 实验结果分析12.6 实验结论十三、实验八：酒精浓度检测系统环境适应性测试 13.1 实验目的13.2 实验原理13.3 实验步骤13.4 实验数据记录13.5 实验结果分析13.6 实验结论十四、实验九：酒精浓度检测系统智能化设计14.1 实验目的14.2 实验原理14.3 实验步骤14.4 实验数据记录14.5 实验结果分析14.6 实验结论十五、实验十：酒精浓度检测系统成本分析15.1 实验目的15.2 实验原理15.3 实验步骤15.4 实验数据记录15.5 实验结果分析15.6 实验结论十六、总结与展望16.1 实训总结16.2 存在的问题与不足16.3 未来发展方向十七、参考文献17.1 书籍类17.2 期刊类17.3 网络资源十八、附录18.1 实验数据表格18.2 实验原理图18.3 实验报告模板注：以上目录仅供参考，实际报告内容可根据实际情况进行调整和补充。

酒精测试仪设计技术总结_测试工作总结酒精测试仪是一种用于检测人体酒精浓度的仪器，主要应用于交通运输、公共安全等领域。

在进行酒精测试仪的设计过程中，需要掌握一定的技术和知识。

下面是个人对酒精测试仪设计技术的总结和对测试工作的总结。

1. 传感器技术：选择合适的传感器对人体呼气中的酒精成分进行检测。

常见的传感器有半导体传感器、红外传感器和电化学传感器等，每种传感器都有其优点和局限性，需要根据具体需求进行选择。

2. 信号处理技术：对传感器采集到的信号进行放大、滤波和去噪等处理，提高信号的稳定性和准确性。

常用的信号处理方法有模拟滤波、数字滤波和傅里叶变换等。

3. 算法设计：根据传感器信号和测试需求，设计合适的算法对酒精浓度进行计算和判断。

常见的算法有线性回归、支持向量机和神经网络等，需要根据实际情况选择合适的算法。

4. 校准技术：由于传感器和算法的不确定性，需要进行校准来提高测试准确度。

校准可以通过标定样品、外部对照和多点校准等方法进行。

5. 数据显示技术：将测试结果以直观、清晰的方式展示给用户。

可以使用液晶显示屏、LED指示灯和声音提示等方式进行。

测试工作总结：在测试酒精测试仪时，需要注意以下几点：1. 酒精样品的准备：选取适量的酒精样品，确保其酒精浓度与测试仪的测量范围相匹配。

2. 仪器的使用：按照仪器说明书正确操作仪器，确保仪器处于正常工作状态。

3. 控制变量：在测试过程中，应尽量控制其他因素的影响，以保证测试结果的准确性。

避免同时吸烟、喝水等可能干扰测试结果的行为。

4. 多次重复测试：由于个体差异和仪器误差，应对同一样本进行多次测试，以提高测试结果的可靠性。

5. 数据分析：对测试结果进行统计分析，评估酒精测试仪的性能和准确度。

如果测试结果与预期偏差较大，需要进行进一步的调试和校准。

6. 仪器维护：及时清洁仪器和更换传感器，保证仪器长期稳定工作。

通过以上技术总结和对测试工作的总结，可以不断优化和改进酒精测试仪的设计和测试过程，提高仪器的可靠性和准确性，确保其在实际应用中的可靠性和准确性。
