有线电视网络全IP化技术架构规划与探讨

有线电视网络直播IP化技术方案李惠嫦发布时间：2021-09-18T03:20:22.927Z 来源：《中国科技人才》2021年第16期作者：李惠嫦[导读] P播出平台是利用IP技术将直播信号传输到用户端的系统。

广东省广播电视网络股份有限公司江门新会分公司广东江门 529100摘要：IP播出平台是利用IP技术将直播信号传输到用户端的系统。

目前，贵州、吉林、安徽等多个省份的广电网络公司已开始建设IP播出平台并研发纯IP机顶盒。

IP化的直播平台协议灵活，适用性强；没有复用加扰调制等设备，平台结构简单、建设成本低；纯IP机顶盒终端不用配置高频头和智能卡，采购成本低；接入分配网多为无源设备，维护成本低；可以满足酒店等企业用户“更愿意接受只接入网线就可以实现电视直播、宽带和互动功能”的需求，IP直播平台和纯IP机顶盒已成为直播平台建设和终端研发的趋势。

关键词：有线电视；网络直播；IP化；技术方案引言IP化播出以虚拟技术为基础，有利于控制物理服务器配置，从而使物理服务器的资源得到充分利用，尤其是CPU应用能效得到有效提高，硬件运行成本得到了有效控制。

IP化播出能够构建起软件、硬件协调运行方案，降低播出现场事故率和误差率。

能够实现系统自动扩容，实现了系统即插即用功能，能够根据用户需求和规模进行持续扩充。

计算网络在高带宽环境下有利于实现资源的深度融合，降低延时周期，从而增强系统可靠性，还能够提供更多形式的资源计算场景。

IP化播出有利于资源的按需分配，实现资源的动态调配，实现资源的有效共享。

1架构现状与IP化升级建设目标当前，广电电视平台架构中数字广播电视平台仅能提供基于HFC网络的直播服务，互动电视业务平台仅能提供基于HFC网络的点播服务，而IP视频平台主要提供基于IP网络的点播服务，同时可服务内网用户和外网用户。

全电视业务IP化，最合适的方向为通过IP化互动电视提供全终端的IP化收视功能。

全电视业务IP化后。

关键词:有线电视;全IP化;网络改造0引言2020年9月，中华人民共和国国家发展和改革委员会、中华人民共和国科学技术部、中华人民共和国工业和信息化部、中华人民共和国财政部四部委联合印发了《关于扩大战略性新兴产业投资培育壮大新增长点增长极的指导意见》。

在此指导意见的基础上，太原有线电视网络有限公司拟通过网络千兆光纤化、网络智能化升级改造，构建智慧安全的新型有线电视网络，推进向广大用户提供更加优质稳定的高清、超高清电视、千兆宽带、多屏互动等业务，对集客业务形成支撑，进一步推动公共文化服务供给，不断巩固壮大党的主流舆论阵地，更好地满足全市人民高质量视听生活和信息服务需求。

1全IP化平台技术概念全IP化平台的技术选择应遵循计算机、网络、通信和其它各种领域的发展规律。

首先是全IP化，全面采用互联网模式实现各种业务;其次，采用云计算技术构造基本的承载平台，实现业务的灵活性、高可用性和扩展能力;最后是在整个业务系统实现方面采用开放的互联网规范，各业务的层次和模块之间采用开放标准互联，使业务系统导向松耦合化，便利后续升级和扩展。

全IP化平台的建设中将积极采用人工智能、物联网、云计算、大数据、4K/8K 等新兴技术，推动太原有线高质量创新性发展，全面提升服务水平和质量。

2全IP化平台建设规划2．1系统架构规划全IP化平台需要建设的系统包含统一内容管理系统、视频加工和推流服务、统一门户系统、AAA系统、CDN、终端界面管理系统、应用商城、大数据分析系统、升级和监控系统等。

通过不同的渠道汇聚视听内容资源，经过汇聚、加工、转码处理后，审核合法合规的内容由统一内容管理系统进行内容资源调度、业务的整合打包、统一运营［1］。

CDN为终端用户提供超高清视频分发服务，大数据统计分析系统为内容生产和运营提供数据支撑;终端界面规划可视化界面;AAA系统规划业务受权、登录认证、消费明细等业务功能;出口规划为统一门户系统，用以展现最终业务，同时终端展示界面;升级和监控系统规划为功能平台涉及安全、性能的监控职能，并完成终端底层设计和应用升级接口功能。

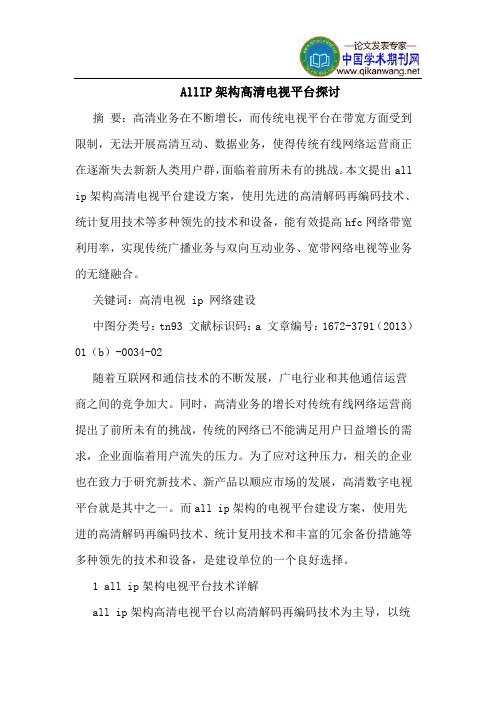

AllIP架构高清电视平台探讨摘要：高清业务在不断增长，而传统电视平台在带宽方面受到限制，无法开展高清互动、数据业务，使得传统有线网络运营商正在逐渐失去新新人类用户群，面临着前所未有的挑战。

本文提出all ip架构高清电视平台建设方案，使用先进的高清解码再编码技术、统计复用技术等多种领先的技术和设备，能有效提高hfc网络带宽利用率，实现传统广播业务与双向互动业务、宽带网络电视等业务的无缝融合。

关键词：高清电视 ip 网络建设中图分类号：tn93 文献标识码：a 文章编号：1672-3791（2013）01（b）-0034-02随着互联网和通信技术的不断发展，广电行业和其他通信运营商之间的竞争加大。

同时，高清业务的增长对传统有线网络运营商提出了前所未有的挑战，传统的网络已不能满足用户日益增长的需求，企业面临着用户流失的压力。

为了应对这种压力，相关的企业也在致力于研究新技术、新产品以顺应市场的发展，高清数字电视平台就是其中之一。

而all ip架构的电视平台建设方案，使用先进的高清解码再编码技术、统计复用技术和丰富的冗余备份措施等多种领先的技术和设备，是建设单位的一个良好选择。

1 all ip架构电视平台技术详解all ip架构高清电视平台以高清解码再编码技术为主导，以统计复用技术和冗余备份等技术为辅助，所有信号均封装的ip数据包中通过ip方式进行传输。

结合目前市场上已有的设备，其为技术分解（如图1）。

图1中，现有的高清直播卫星通常有中星6b、亚洲5号、鑫诺三号等，其信号输出格式多为mpeg-2和h.264格式hd高清视频信号，考虑到广播电视网目前可用频点资源少，传输带宽较为紧张，需采用单套节目带宽需求仅为8m左右的h.264格式hd高清视频信号作为传输信号。

对于接收到的mpeg-2格式hd高清视频信号，按照先解码再编码的技术先将输入mpeg-2 hd视频信号解码为hd-sdi 基带信号，然后再进行h.264 hd编码，这样可以充分保留原有的视频质量，避免直接转码过程中产生信号质量劣化。

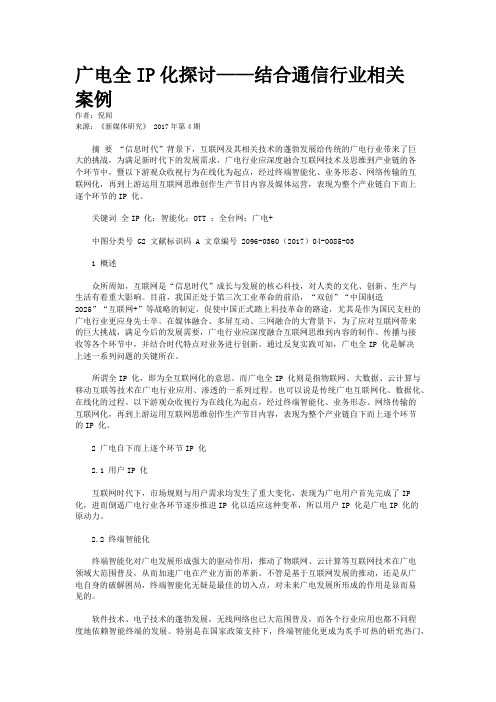

广电全IP化探讨——结合通信行业相关案例作者：倪闻来源：《新媒体研究》 2017年第4期摘要“信息时代”背景下，互联网及其相关技术的蓬勃发展给传统的广电行业带来了巨大的挑战，为满足新时代下的发展需求，广电行业应深度融合互联网技术及思维到产业链的各个环节中，暨以下游观众收视行为在线化为起点，经过终端智能化、业务形态、网络传输的互联网化，再到上游运用互联网思维创作生产节目内容及媒体运营，表现为整个产业链自下而上逐个环节的IP 化。

关键词全IP 化；智能化；OTT ；全台网；广电+中图分类号 G2 文献标识码 A 文章编号 2096-0360（2017）04-0085-031 概述众所周知，互联网是“信息时代”成长与发展的核心科技，对人类的文化、创新、生产与生活有着重大影响。

目前，我国正处于第三次工业革命的前沿，“双创”“中国制造2025”“互联网+”等战略的制定，促使中国正式踏上科技革命的路途，尤其是作为国民支柱的广电行业更应身先士卒。

在媒体融合、多屏互动、三网融合的大背景下，为了应对互联网带来的巨大挑战，满足今后的发展需要，广电行业应深度融合互联网思维到内容的制作、传播与接收等各个环节中，并结合时代特点对业务进行创新。

通过反复实践可知，广电全IP 化是解决上述一系列问题的关键所在。

所谓全IP 化，即为全互联网化的意思。

而广电全IP 化则是指物联网、大数据、云计算与移动互联等技术在广电行业应用、渗透的一系列过程。

也可以说是传统广电互联网化、数据化、在线化的过程。

以下游观众收视行为在线化为起点，经过终端智能化、业务形态、网络传输的互联网化，再到上游运用互联网思维创作生产节目内容，表现为整个产业链自下而上逐个环节的IP 化。

2 广电自下而上逐个环节IP 化2.1 用户IP 化互联网时代下，市场规则与用户需求均发生了重大变化，表现为广电用户首先完成了IP 化，进而倒逼广电行业各环节逐步推进IP 化以适应这种变革，所以用户IP 化是广电IP 化的原动力。

下一代IP城域网架构与解决方案——XX市IP主环建设方案介绍摘要：广电IP城域网作为广电各类增值业务的开展基础，其重要性不言而喻，其建设目标是建成一个完整统一、组网灵活、易扩充的网络平台，满足传送语音、文字、数据、图象、VPN等各类综合信息业务。

本文就XX广电城域网IP主环部分做一技术性介绍和探讨。

关键词：广电城域网；IP主环；网络架构；业务实现前言XX有线综合信息网双向化改造升级方案，包括A平台和B平台两方面的内容。

A平台是以承载有线电视广播信号为目的，由电视前端、光发射机、光放大器、光分配器、光接收机以及电缆分配器等设备器件组成的系统；B平台是以完成VOD点播、时移电视、互动游戏、电视商务等主要功能为目的，同时还担负着传输设备网管、视频监控、维护报修派单、用户收费等网络运营系统的运行,由服务器、路由器、交换机、EPON和EOC等设备组成的系统。

B平台从架构上可分为IP主环、EPON分配网（OLT+ONU）和楼内接入网（EOC或LAN）三个部分，本文就IP主环部分做一技术性介绍，供广电同仁交流和讨论。

1 IP城域网建网原则IP城域网作为广电各类增值业务的开展基础，其重要性不言而喻，其建设目标是建成一个完整统一、组网灵活、易扩充的网络平台，满足传送语音、文字、数据、图象、VPN等各类综合信息业务。

总的来说对于IP承载网，必须满足以下特性要求·开放性：保证系统的持续发展和系统不同设备的互联互通，实现网络的统一管理。

·可运营性：支持对宽带用户的接入管理、身份认证、地址管理和服务质量（QoS），并针对不同的业务提供灵活的计费方式，确保网络的可运营性。

·可管理性：宽带城域网是分层的网络结构，需要统一的网络业务调度和管理，降低网络运营成本。

·可扩充性：随着业务需求的不断变化，要求宽带城域网建设成完整统一、组网灵活、易扩充的弹性网络平台。

·安全可靠性：网络的设计要充分考虑到其稳定性，支持网络节点的备份和线路保护，提供网络安全防范措施。

浅析广电技术IP化趋势及其关键技术摘要随着IP技术的飞速发展，广播电视技术IP化也是大势所趋。

本文从4K、8K等高清电视应用对制播系统的挑战分析广播电视技术IP化趋势，并对IP承载SDI的相关标准和关键技术进行详细描述，最后提出IP化应用可能存在的一些问题和展望制播一体全IP化的全新广播电视平台。

关键词广播电视IP；SDI以太网；关键技术广播电视技术的发展和变革可归纳为三个阶段，分别为模拟广播电视阶段、数字化制作播出阶段和基于IP网络架构的制作播出阶段。

一直以来，电视业务形态的发展都与媒体技术的进步紧密相连，特别是传输网络和传输模式等关键环节。

因此，电视工程技术专家提出了电视信号IP化网络架构解决方案，即利用IP网络技术将电视SDI基带信号转换为IP数据包（SDI over IP），利用光纤以太网等成熟的高速网络来代替传统的传输线路。

1 电视信号IP化的三个阶段第一个阶段：传输级IP化，即业务控制流和压缩编码音视频的IP化；第二个阶段：无压缩音视频IP化，即总控交换级的IP化，SDI矩阵将被替代；第三个阶段：全流程无压缩音视频IP化，即采集、制作、播出、存储、传输、分发全流程的无压缩音视频IP化，节目质量、制播流程将出现重大变化。

目前第一个阶段已经在现有系统中得到广泛应用，第二个阶段的标准化工作也有长足进展，但还面临着链路带宽不足、系统交换能力瓶颈、可用设备少等问题，在第三个阶段则需要更强大的IT基础设施的支持。

总的来说，电视技术架构IP化是目前是个热点，也是发展的大趋势[1]。

2 SDI over IP的关键技术2.1 IP包封技术首先要将SDI信号数据化，形成媒体数据段，然后根据SMPTE ST2022-6和SMPTE ST2022-5分别形成数据块文件和基于SDI信号编码数据块的FEC纠错编码数据块，再将两类数据块封装成IP数据包，通过以太网传输。

在接收端进行IP解包、FEC解码、数据校验及纠错、数据文件序列化等，最终完成SDI 信号恢复输出。

新形势下有线电视网络规划设计发展及优化在新形势下，有线电视网络规划设计发展及优化变得十分重要。

随着信息化产业的快速发展和技术迭代升级，有线电视网络正面临着诸多机遇和挑战。

本文将围绕有线电视网络的规划设计、发展趋势和优化措施分别进行探讨。

有线电视网络的规划设计是确保有线电视网络可靠、高效运行的关键环节。

首先，有线电视网络的规划设计应该充分考虑到用户的需求。

用户对有线电视的需求越来越多样化，除了传统的卫星电视和有线电视节目外，用户还希望能够享受到高清电视、互联网电视等服务。

因此，有线电视网络规划设计应该考虑到用户对不同类型电视服务的需求，通过提供多样化的电视节目和服务来满足用户的需求。

其次，有线电视网络规划设计应该注重终端设备的智能化和互联网化。

当前，智能电视、机顶盒等智能终端设备已经成为用户接收有线电视节目的重要设备。

因此，在有线电视网络规划设计中，应该考虑到终端设备的智能化和互联网化需求，提供与智能终端设备兼容的有线电视网络。

第三，有线电视网络规划设计还应该关注网络的可靠性和稳定性。

有线电视网络作为大规模的公共网络，必须具备高可靠性和稳定性，以确保用户能够持续地接收到有线电视节目。

因此，有线电视网络规划设计应该充分考虑到网络的冗余性和容错性，采用高可靠性的网络设备和技术，以提高网络的可靠性和稳定性。

在有线电视网络的发展趋势方面，可以预见到以下几点变化。

首先，有线电视网络将向高清电视和超高清电视的传输升级。

目前，高清电视已经成为用户的标配，超高清电视正在逐渐普及。

因此，有线电视网络需要升级带宽和设备，以满足高清电视和超高清电视的传输需求。

其次，有线电视网络将更加注重融合发展。

融合发展是当前信息化产业的重要趋势，有线电视网络也不例外。

有线电视网络将与互联网、移动通信等网络进行深度融合，共享资源和服务，提供更加丰富多样的电视节目和服务。

此外，有线电视网络还需要加强内容建设和创新。

当前，用户对内容的需求越来越高，因此，有线电视网络需要加大对内容的投入和建设，提供更具吸引力和丰富多样的电视节目。

广电网络全IP化的思考【摘要】随着三网融合的进程不断加快，广电网络全IP化的讨论也变得越来越激烈。

本文介绍了国内外运营商网络IP化的情况，提出广电网络全IP化是大势所趋。

同时也就广电未来的发展阐述了笔者的观点。

【关键字】三网融合业务IP化网络IP化随着三网融合的进程不断加快，广电网络全IP化的讨论也变得越来越激烈。

到底是坚持走广电特色的数据广播式传送（DVB），还是逐步有计划地向全IP化过渡，到目前为止仍没有定论。

就笔者个人看法，广电网络全IP化是大势所趋，不确定的只是在何时，通过何种方式实现广电网络的全IP化而已。

电信业的全IP化网络全IP化在国内外电信业内早已不是什么新鲜的话题。

早在2002，意大利电信就宣布要将全国性传统电话网络向IP网络转型；在2004年初，英国电信在“21世纪网络战略白皮书”中宣布，要在2008年淘汰PSTN网，将话音和数据整合到以IP或MPLS为核心的单一网络上，利用铜质电缆或光纤在接入点集成多业务服务；法国电信从2007年开始进行从PSTN向VoIP的演进；在日本，一项从2005年开始的5年计划，投入100亿日元改善IP电话网络所用的技术，旨在实现日本固定通话的全IP化。

而在中国，中国电信的CN2 IP承载网以IP为核心完成数据、语音（VoIP）、视频三大类电信业务的融合。

纵观国内外电信运营商全IP化的理由，均是希望通过IP传输提供更经济的接收手段，能以更低的成本提供更多样化的业务，在与各类服务提供商的竞争中具有更多的灵活性。

业务IP化驱动网络IP化三网融合并不是简单的物理网络融合，而是涉及到网络融合、技术融合、业务融合、行业融合及终端融合，更主要是指高层业务应用的融合：表现为技术上趋向一致，网络层上可以实现互联互通，形成无缝覆盖；业务层上互相渗透和交叉，应用层上趋向使用统一的IP 协议；在经营上互相竞争、互相合作，提供多样化、多媒体化、个性化服务的同一目标逐渐交汇在一起，行业管制和政策方面也逐渐趋向统一；三大网络通过技术改造，能够提供包括数据、语音、视频等综合多媒体的通信业务。
