最新地下车库消防工程施工组织设计方案目录第一章编制说明 (1)第一节编制说明 (1)第二节编制依据 (1)第二章工程概况 (2)第一节工程简介 (2)第二节火灾报警及消防联动系统设计概况 (2)第三节消火栓给水系统设计概况 (3)第四节自动喷水灭火系统设计概况 (5)第五节通风工程设计概况 (5)第三章施工部署 (6)第一节项目组织机构的建立与职责分工 (6)第二节主要管理目标 (14)第三节施工安排 (14)第四节安装工程施工方案选择 (15)第四章施工准备 (20)第一节施工组织准备 (20)第二节技术准备 (21)第三节物资材料准备 (22)第四节机械设备、仪表资源准备及进场安排计划 (22)第五节劳动力安排计划及人力资源准备 (23)第六节现场准备及施工现场平面布置 (23)第七节制订制度 (25)第五章专业施工方法及技术措施 (25)第一节消防报警工程施工方法及技术措施 (25)第二节消火栓系统安装施工方法及技术措施 (33)第三节喷淋系统安装施工方法及技术措施 (35)第四节消火栓系统、喷淋系统调试 (40)第五节通风与空调工程安装施工方法及技术措施 (44)第六章施工进度计划及工期保证措施 (49)第一节工期目标 (49)第二节保证工期的措施 (49)第七章质量保证体系和质量控制措施 (52)第一节质量目标 (52)第二节质量保证体系 (52)第三节质量保证措施 (57)第四节质量通病的防治 (63)第八章安全、文明施工保证措施 (64)第一节安全、文明施工目标 (64)第二节安全、文明施工保证体系 (65)第三节施工安全保证措施 (66)第四节文明施工保证措施 (70)第九章保修方案 (72)第一节工程保修、保养的承诺 (72)第二节保修及回访制度的实施 (73)第十章附表、附图 (74)一、主要施工机械设备表 (74)二、测量检测器具配备一览表 (74)三、劳动力计划表 (74)第一章编制说明第一节编制说明本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。

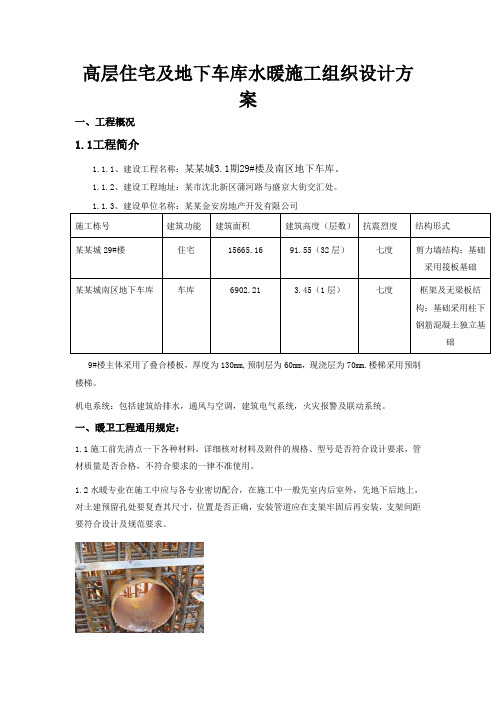

高层住宅及地下车库水暖施工组织设计方案一、工程概况1.1工程简介1.1.1、建设工程名称：某某城3.1期29#楼及南区地下车库。
1.1.2、建设工程地址：某市沈北新区蒲河路与盛京大街交汇处。
1.1.3、建设单位名称：某某金安房地产开发有限公司施工栋号建筑功能建筑面积建筑高度（层数）抗震烈度结构形式某某城29#楼住宅15665.16 91.55（32层）七度剪力墙结构；基础采用筏板基础某某城南区地下车库车库6902.21 3.45（1层）七度框架及无梁板结构；基础采用柱下钢筋混凝土独立基础9#楼主体采用了叠合楼板，厚度为130mm,预制层为60mm，现浇层为70mm.楼梯采用预制楼梯。
机电系统：包括建筑给排水，通风与空调，建筑电气系统，火灾报警及联动系统。
一、暖卫工程通用规定：1.1施工前先清点一下各种材料，详细核对材料及附件的规格、型号是否符合设计要求，管材质量是否合格，不符合要求的一律不准使用。
1.2水暖专业在施工中应与各专业密切配合，在施工中一般先室内后室外，先地下后地上，对土建预留孔处要复查其尺寸，位置是否正确，安装管道应在支架牢固后再安装，支架间距要符合设计及规范要求。
1.3各种管道在安装前必须清除管内杂物，安装中断或完毕处的敞口做好临时封闭，管道丝接时，绞纹应清楚、规整，不得有断丝和缺丝现象。
1.4管道穿墙及楼板采用钢套管，穿墙套管与墙两端相平，穿楼板套管底与楼板相平，上端高出地面20mm（穿卫生间、厨房上端高出地面50mm），钢套管安装前先刷防锈漆，然后固定。
1.5管道支吊托架的安装，位置应正确埋设应平整牢固，与管道接触应紧密，固定在建筑结构上的管道支、吊架，不得影响结构安全。
1.6钢管水平安装的支、吊架间距不应大于下表的规定。
钢管管道支架最大距离1.7 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距不大于下表的规定。
塑料管及复合管管道支架最大距离1.8 排水塑料管道支架间距应符合下表的规定。
地下车库消防工程施工组织一、工程概况本项目为地下车库消防工程，位于某城市中心区域，是一座多层地下车库，总建筑面积约为15000平方米。
车库共分为两层，设有停车位300个，同时配备有消防喷淋系统、消火栓系统、火灾自动报警系统、防排烟系统等消防设施。
二、施工目标1. 严格按照国家消防法律法规和标准要求，确保消防工程质量，满足消防设施的功能和使用要求。
2. 确保施工过程中安全无事故，保护施工人员生命财产安全。
3. 按时完成施工任务，保证工程进度。
三、施工组织架构1. 项目组：负责整个消防工程的施工组织和管理，对施工过程进行全面监督和协调。
2. 技术部：负责施工方案的制定、施工图纸的解读和技术指导。
3. 施工队：负责具体的施工操作，包括消防喷淋系统、消火栓系统、火灾自动报警系统、防排烟系统等消防设施的安装和调试。
4. 质量安全部：负责施工过程中的质量控制和安全监管。
四、施工流程1. 施工前准备：包括施工现场的清理、施工设备的检查和准备工作。
2. 施工图纸会审：对消防工程施工图纸进行详细解读，明确施工要求和标准。
3. 施工方案编制：根据施工图纸和标准要求，制定详细的施工方案。
4. 施工操作：按照施工方案，进行消防设施的安装和调试。
5. 质量验收：施工完成后，进行质量检查和验收，确保消防设施的功能和使用要求。
6. 安全培训和演练：对施工人员进行消防安全培训，组织消防演练，提高施工人员的消防安全意识和应急能力。
五、施工措施1. 质量保证措施：严格把控施工材料和设备的质量，施工过程中严格按照施工方案和标准要求进行操作，确保消防工程的质量。
2. 安全管理措施：加强施工现场的安全监管，对施工人员进行安全教育，定期进行安全检查，防止安全事故的发生。
3. 进度保证措施：合理安排施工计划，确保施工进度按照预期进行。
4. 环保措施：施工过程中，注意环境保护，减少对周围环境的影响。
六、服务承诺我们将以专业的技术、严谨的态度，为客户提供优质的消防工程施工服务，确保消防设施的安全、可靠和高效。
地下车库消防工程施工组织一、总则地下车库作为地下建筑中的重要组成部分，其消防工程的施工是保障车库安全运行的关键环节。
消防工程施工组织要合理安排施工进度，保证施工质量，确保车库建成后消防设施完好，能够有效地应对火灾等突发情况，保障车库使用者的人身安全和车辆财产安全。
二、施工前准备工作1、项目经理要全面了解施工图纸和相关规范要求，制定详细的施工方案和施工计划。
在施工前要召开专门的会议，与消防设计单位和施工单位进行沟通，明确各自的责任和工作内容。
2、对施工人员进行消防知识培训，提高大家的消防意识和应急能力。
确保每个施工人员都能熟悉消防设施的安装位置和使用方法。
3、购买好质量可靠的消防材料和设备，确保施工过程中的使用效果。
对所有材料和设备进行严格的验收，避免使用次品或假冒伪劣产品。
4、确定施工现场的消防通道和安全出口，并保持畅通无阻。
要对施工现场进行消防安全检查，消除一切可能引发火灾的隐患。
三、施工过程管理1、确定施工现场的施工区域和交通通道，保证消防设施的及时安装和维护。
要避免施工过程中碍于施工物料影响车库正常消防设施的运作。
2、施工现场要设立专门的负责人负责消防工程的管理，并定期对施工进度和施工质量进行检查。
如发现问题要及时整改，确保施工质量。
3、监督消防设备和管线的安装，保证符合相关规范和要求。
要确保消防设备的位置和数量满足消防设计要求，保证车库内每个角落都能被消防设备覆盖。
4、安排专业技术人员对消防设施进行调试和检测，确保消防设备运行稳定可靠。
要对消防设备的操作流程和注意事项进行培训，让车库使用者能够正确地操作消防设备。
四、施工后的管理1、完成消防工程后，要对施工现场进行彻底清理，恢复现场的整洁和安全。
要对消防设备进行全面检查和测试，确保所有设备的性能良好。
2、保存好施工资料和相关文件，做好施工档案的整理和归档工作。
随时准备接受有关部门的验收和检查，确保消防工程符合相关标准和规范。
3、对施工人员进行消防演练和应急预案培训，提高应对突发情况的能力。
地下车库消防工程施工组织设计第一部分工程概况第二部分各分部分项工程的主要施工技术措施第三部分主要机具使用计划第四部分劳动力安排使用计划第五部分确保工程质量的技术组织设计第六部分确保安全生产的技术组织措施第七部分确保文明施工的技术组织措施第八部分确保工期的技术组织措施第九部分与总包管理单位及相关单位的配合协调要求措施第十部分减少扰民噪音、降低环境污染的技术措施第十一部分计划开、竣工日期和施工进度网络图（横道图）第十二部分施工总平面图第十三部分临时用地表第一部分工程概况一、工程概况1、工程名称：XXX地下车库消防工程2、建设地点：XXX3、工程概况：总建筑面积约为XXX平方米，其中地上建筑面积为XX平方米，地下建筑面积XX平方米；地上高层住宅为剪力墙结构32~34层，地下车库为框架结构一层，高层建筑地下一层为正房，地下二层为人防。
4、质量标准: 达到消防验收合格标准二、工期1、施工工期： 60天2、开工日期：按照业主要求日期进场3、竣工日期：按照业主要求日期竣工三、施工范围：地下车库火灾自动报警系统、消火栓系统、自动喷水灭火系统的安装、调试、验收及维护保养；地下车库内外网：地下车库自动报警系统外网（含中控室）、自动喷水灭火系统外网、消火栓系统外网、消防泵房管道及设备的安装、调试、验收及维护保养；3#楼水箱间消防增压稳压系统、3#楼地下二层自动喷水灭火系统的安装、调试、验收及维护保养。
四、编制依据及施工执行的国家标准、规范1、编制依据1.1XXX地下车库消防工程施工招标文件。
1.2《中华人民共和国消防法》2、采用的标准《高层民用建筑设计防火规范》（GB50045－95）（2005年版）《建筑设计防火规范》（GB50016-2006）《火灾自动报警系统设计规范》（GB50116-98）《火灾自动报警系统施工及验收规范》（GB50166-2007）《建筑电气工程施工质量验收规范》（GB50303-2002）《电气装置安装工程电气设备交接试验标准》 (GB50150-2006) 《电气装置安装工程电缆线路施工及验收规范》 (GB50168-2006) 《自动喷水灭火系统设计规范》（GB50084-2001）2005年版《自动喷水灭火施工及验收规范》（GB50261-2005）《室内消火栓》GB3445-2005《汽车库、修车库、停车场设计防火规范》GB50067—97。

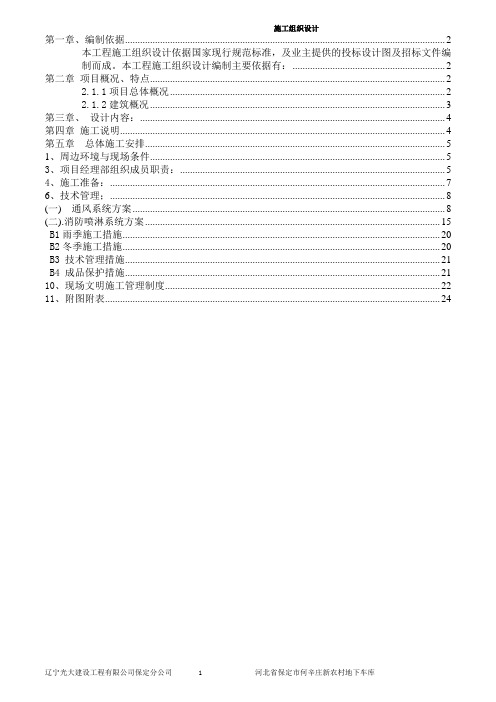

第一章、编制依据 (2)本工程施工组织设计依据国家现行规范标准，及业主提供的投标设计图及招标文件编制而成。
本工程施工组织设计编制主要依据有： (2)第二章项目概况、特点 (2)2.1.1项目总体概况 (2)2.1.2建筑概况 (3)第三章、设计内容： (4)第四章施工说明 (4)第五章总体施工安排 (5)1、周边环境与现场条件 (5)3、项目经理部组织成员职责： (5)4、施工准备： (7)6、技术管理； (8)(一) 通风系统方案 (8)(二).消防喷淋系统方案 (15)B1雨季施工措施 (20)B2冬季施工措施 (20)B3 技术管理措施 (21)B4 成品保护措施 (21)10、现场文明施工管理制度 (22)11、附图附表 (24)施工组织设计为了使施工组织设计确实起到指导施工的作用，成为施工过程中各项活动的顺利进行，本施工组织设计在编制过程中，以公司质量手册为指导，针对工程的实际情况，经过项目部的认真研究编制而成。
第一章、编制依据本工程施工组织设计依据国家现行规范标准，及业主提供的投标设计图及招标文件编制而成。
本工程施工组织设计编制主要依据有：1.1 河北加华工程设计有限公司第二章项目概况、特点2.1.1项目总体概况2.1.2建筑概况第三章、设计内容：本工程设有如下系统:汽车库通风系统设计;汽车库排烟系统设计.1 .通风系统:地下车库设置机械排风系统.机械排风系统与排烟系统合用,按6次换气次数计算;利用坡道进行自然进风;车库内设置CO浓度监测装置，根据车库内的CO浓度自动控制风机运行。
防排烟系统:根据防火分区及防烟分区,设置排烟系统; 根据规范要求,由于地下各层无对外开启的外窗,故均设置机械排烟系统并与通风系统合用。
排烟系统排烟量按每小时6次换气次数计算，利用车库上部单层百叶排烟;地下车库按防火分区设置消防补风系统,补风机采用双速风机,一个防烟分区火灾时低速送风，一个防火分区火灾时高速送风;平时风管上排烟防火阀常开,排烟防火阀可电控或熔断关闭。
最新社会车库消防工程施工组织设计方案一、工程概况1.1 工程概况1.1.1 工程名称：**工程1.1.2 工程地点：**1.1.3 建设单位：**1.1.4 设计单位：**1.1.5 工程规模：建筑总面积约**米2，建筑耐火等级为二级。
1.1.6 工程项目内容：消火栓灭火系统、消防通风防排烟系统、自动喷淋系统、漏电火灾自动报警系统、应急照明系统、灭火器、防火卷帘等工程。
1.2 工程重点及难点1.2.1 高标准、高质量要求该工程由**兴建，工程在达到高质量的前提下还必须保证建筑设施使用的可靠性和安全性，保证建筑、装修、安装三者的整体美观与协调。
因此，如何通过精心策划，精心组织，科学合理施工成为本工程施工的重点。
1.2.2 各专业协调配合本工程内容涉及与其他专业施工队交叉施工。
工程全面开工后，管道、线路安装须与电气、装修等其他施工队相互协调，用电设备须由总包单位提供电源，施工后期受装修等其它施工队约束较大。
由于涉及的施工队较多，交叉作业深度大，所以协调工作难度较大。
二、编制依据与施工验收标准2.1 消防给水及自动报警系统工程设计文件2.2 主要法律、法规：《中华人民共和国建筑法》（国家主席第91号令）；《中华人民共和国计量法》（国家主席第28 号令）；《建筑项目环境保护管理条例》（国家主席第28 号令）。
2.3 主要规范、规程：《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；《通风与空调工程施工质量验收规范》（GB50243-2002）；《建筑电气工程施工质量验收规范》（GB50303-2011）；《建筑工程施工质量验收统一标准》（GB50300-2013）；《建筑设计防火规范》（GB50016-2006）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑工程施工质量检验评定统一标准》（GB50300-2001）；《火灾报警控制器通用技术条件》（GB4717-93）《自动喷水灭火设施安装》（GB50084-2005）《室内自动喷水灭火设施安装》（GB89SS175）《室内消火栓安装》（GB99S202）《消防水泵接合器安装》（GB99S203）《建筑安装工程质量检验评定标准》《点型感烟火灾探测器技术要求及试验方法》（GB4715-93）《建筑灭火器配置设计规范》（GB50140-2005）《火灾自动报警系统设计规范》（GB50116-98）《火灾自动报警系统施工及验收规范》（GB50166-92）《自动喷淋灭火系统设计规范》（GB80084-2001）(2005年版)《自动喷淋灭火系统施工及验收规范》（GB50261-2005）《汽车库、修车库、停车场设计防火规范》(GB50067-97);三、项目管理目标3.1 质量目标以优良样板工程标准施工。
一、工程概况本项目位于某城市核心区域，占地面积约为20000平方米，总建筑面积约5000平方米。
停车场共分为地上三层和地下两层，共计600个停车位。
为确保停车场消防安全，特制定此消防工程施工方案。
二、施工原则1. 严格遵守国家相关消防法规和标准；2. 确保工程质量，确保消防安全；3. 精心组织，科学施工，确保工程进度；4. 节约资源，降低成本。
三、施工内容1. 消防水池及消防水泵房建设；2. 消防管道及消防栓安装；3. 自动喷水灭火系统安装；4. 火灾自动报警系统安装；5. 消防疏散指示标志安装；6. 消防设施设备调试。
四、施工准备1. 组织施工队伍，确保施工人员具备相关资质；2. 准备施工图纸、技术资料和施工方案；3. 购买消防设施设备，确保设备质量；4. 施工现场设置安全警示标志，做好安全防护措施。
五、施工步骤1. 消防水池及消防水泵房建设：根据设计图纸，施工消防水池及消防水泵房，确保水池容量和消防水泵性能符合要求。
2. 消防管道及消防栓安装：按照设计图纸，安装消防管道，确保管道质量，安装消防栓，并连接至消防水池。
3. 自动喷水灭火系统安装：根据设计图纸，安装自动喷水灭火系统，包括喷头、管道、控制阀等，确保系统运行正常。
4. 火灾自动报警系统安装：安装火灾自动报警探测器、报警控制器等设备，确保系统灵敏可靠。
5. 消防疏散指示标志安装：在停车场内安装消防疏散指示标志，包括疏散通道、安全出口等标志，确保人员疏散有序。
6. 消防设施设备调试：对消防设施设备进行调试，确保系统运行正常，符合设计要求。
六、施工质量控制1. 严格按照国家相关标准和规范进行施工；2. 加强施工现场管理，确保施工安全；3. 对施工过程中发现的问题，及时整改，确保工程质量；4. 定期对消防设施设备进行检查、维护，确保设施设备处于良好状态。
七、施工进度安排1. 施工准备阶段：1个月；2. 施工阶段：3个月；3. 调试阶段：1个月；4. 总工期：5个月。
车库暖通工程施工方案车库暖通工程是指为车库提供合适的温度、湿度和空气质量的工程，旨在保证车库内车辆和人员的舒适和安全。
车库暖通工程包括供热、通风、空调和给排水系统等方面的设计与施工。
二、施工准备1、施工前的准备工作（1）明确施工范围和施工期限；（2）租赁和搭建施工用房；（3）购买和准备必要的施工设备和工具；（4）组织施工人员，并进行技术培训和安全教育；（5）与相关部门协商，制定安全生产和环保措施。
2、现场勘察和设计审核（1）施工人员对车库进行现场勘察，了解车库的结构、布局和环境特点；（2）与设计单位沟通交流，对设计图纸进行审核和确认，勘察和设计要充分考虑车库的使用功能和节能环保要求。
三、供热系统施工1、供热系统设计（1）依据车库的使用功能和地理气象特点，确定供热系统的热负荷和换热器的型号和数量；（2）采用集中供热系统，利用地源热泵或燃气锅炉等设备，将热水输送到车库各个区域；（3）设计供热管道和散热器的布置和安装位置。
2、供热管道铺设（1）根据设计要求，在地面或地下进行供热管道的铺设；（2）采用保温材料和保护套管对供热管道进行保温和防腐处理；（3）对供热管道进行水压测试和温度试运行。
3、散热器安装（1）根据设计要求，在车库内部各个区域安装散热器；（2）连接散热器和供热管道，进行系统联调和调试；（3）确定散热器的位置和角度，进行美观整理和固定。
四、通风系统施工1、通风系统设计（1）根据车库内的车辆数量和使用频率，确定通风系统的风量和换气次数；（2）采用机械通风系统，设置排风口和补风口，以保证车库内部空气的新鲜和舒适。
2、排烟系统安装（1）设置排烟风机和排烟管道，对车库内的废气进行排放和处理；（2）保证排烟系统的排烟效率和运行稳定，避免车库内产生有害气体积聚。
3、通风管道安装（1）根据设计要求，进行通风管道的布置和安装；（2）保证通风管道的密封性和稳固性，对通风管道进行抗腐蚀处理；（3）进行通风系统的联调和试运行，确保通风系统的正常运行。
完整版社会车库消防工程施工组织设计方案一、项目概况社会车库是指为社会公众提供停车服务的专业化车辆停放场所，具有重要的社会功能。
车库消防工程施工组织设计方案是为了保障车库内车辆和人员的安全，预防和控制火灾事故的发生。
本方案针对社会车库消防工程进行详细设计，确保施工过程中的安全和顺利进行。
二、施工组织方案1.施工组织架构（1）设立由专业消防工程师和工程技术人员组成的施工组织领导小组，负责组织和协调整个施工过程；（2）设立专职的消防工程监理，负责施工现场的监管和质量控制；（3）根据工程规模和施工进度，合理分配施工人员和设备，确保施工的高效进行。
2.安全管理措施（1）建立健全施工现场安全管理制度，明确责任主体，并进行培训，确保施工人员具备必要的安全意识和技能；（2）制定详细的安全操作规程，加强对高危作业的安全防护，包括高空作业、电焊等；（3）配备合格的安全防护设施，如安全网、消防灭火器材等，确保施工现场安全。
3.施工流程（1）规划阶段：对车库消防工程进行初步规划，确定施工方案和进度计划；（2）准备阶段：准备施工所需的劳动力、设备和材料，进行现场勘测和测量；（3）基础施工：进行车库消防设备的安装和连通，包括消防水源、供水管道等；（4）管道施工：进行车库内部消防供水管道的敷设和连接；（5）系统安装：安装消防报警器、灭火器等消防设备；（6）试验调试：对安装完成的消防设备进行测试和调试，确保其正常运行；（7）验收报告：综合评估施工过程，填写施工验收报告，开展相关工程交接。
4.质量管理措施（1）严格按照设计图纸和技术规范要求进行施工；（2）对施工材料进行质量检测，确保其符合相关标准；（3）采用合适的施工方法和工艺，保证施工质量；（4）建立施工质量档案，记录和跟踪施工过程中的关键节点，及时处理施工中的质量问题。
三、项目进度计划1.初步规划和设计：7天2.劳动力和材料准备：5天3.基础施工：20天4.管道施工：15天5.系统安装：10天6.试验调试：5天7.施工验收：3天8.项目总结和交接：2天四、风险防控措施1.火灾风险：严禁在施工现场吸烟，加强对易燃材料的控制和管理，定期进行消防演练和培训，确保施工人员具备基本的火灾应急处置能力；2.安全风险：严格执行安全操作规程，配备必要的安全防护设施，加强现场巡查和监督，确保施工人员的生命安全；3.施工质量风险：建立严格的质量管理制度，加强对施工材料的检测和验收，定期进行质量抽查，确保施工质量符合要求。
重汽翡翠外滩南区1号车库五标段安装施工组织设计水暖与消防部分建设单位: 中国重型汽车集团房地产开发公司监理单位: 重汽设计研究院有限公司施工单位: 山东天齐集团济南分公司编制人：逯涛编制日期：2014年4月1日目录第一章编制依据 (3)第二章安装工程概况 (5)第三章施工组织部署 (13)第四章施工准备 (15)第五章主要项目施工方法 (17)第六章技术管理措施 (33)第七章施工质量管理措施 (34)第八章现场管理措施 (36)第九章冬雨期施工措施 (37)第十章安全施工保证措施 (38)附录：水暖工程施工进度计划表 (43)第一章编制依据1、施工合同名称编号签订日期重汽翡翠外滩南区1号车库五标段2012年月日施工合同2、施工图纸工程名称设计号重汽翡翠外滩南区1号车库五标段ZD2011—05-CK专业图纸号设施设施01—252、国家规范、标准序号类别标准名称编号1 国家建筑给水排水设计规范（2009年版）GB50015-20032 国家自喷水灭火系统设计规范GB50084-20053 国家汽车库.修车库.停车场设计防火规范GB50067-974 国家通风空调工程施工质量验收规范GB50243-20025 国家建筑工程文件归档整理规范GB/T50328-2001 3、法律、法规序号类别法律、法规名称1 地方济南市“优良工程”评审办法2 国家中华人民共和国劳动法3 国家中华人民共和国合同法4 国家中华人民共和国招标投标法5 国家中华人民共和国消防法6 国家中华人民共和国保险法4、公司质量、环境、职业安全健康体系文件序号类别标准名称编号1 企业公司质量体系文件TQ-YWJ-012 企业公司环境体系文件TQ-YWJ-023 企业公司职业安全健康体系文件TQ-YWJ-03 5、公司施工工艺标准序号类别标准名称编号1 企业建筑水暖工程施工工艺标准TQJSB0601-0603—2003 6、设计文件标准名称编号建筑给水排水设计规范GB50015-2003（2009年版）住宅设计规范GB50096-1999（2003年版）自喷水灭火系统设计规范GB50084-2005汽车库.修车库.停车场设计防火规范GB50067-97采暖通风与空气调节设计规范GB0019-2003自动喷水灭火系统设计规范GB50084-2001(2005年版)高层民用建筑设计防火规范GB 50045-95(2005年版）7、施工图集名称图集号给排水标准图集S3建筑给水与排水设备安装图集L03S001~3集中采暖住宅分户热计量系统设计与安装L02N907采暖设备安装图集L90N91 通风空调工程施工质量验收规范GBJ50243-2002建筑给排水及采暖工程质量验收规范GB50242-2002 建筑设备施工安装通用图集暖气工程（91SB1）第二章安装工程概况1、工程概况序号项目名称概况1 工程名称重汽翡翠外滩南区1号车库五标段2 工程地址山东省济南市将军路以西，清河北路以北3 建设单位中国重型汽车集团房地产开发公司4 设计单位山东中大建筑设计院有限公司5 监理单位中国重汽设计研究院有限公司6 质量监督单位济南市历城区工程质量监督站7 施工总包单位山东天齐集团济南分公司2、专业设计概况本工程所处地块位于山东省济南市将军路以西，清河北路以北，为框架结构的车库。
本工程设设生活给水系统、生活污水系统、消火栓给水系统及自动喷水灭火系统。
通风系统。
一给排水系统一、管道系统：1、生活给水系统：给水接自市政环状管网，供水压力为0.3Mpa。
地下层卫生间给水采用市政直供，车库内设智能增压给水泵房。
供高层住宅生活给水。
2、生活污水系统：本工程污、废水采用合流制，车库内集水坑废水采用潜污泵排除。
潜污泵提升废水需经室外耗能井后方可接入小区污雨水系统。
3，消火栓给水系统：本工程为地下1类车库。
室外消防用水接自市政管网。
地下车库设有蓄有252立方消防用水的消防水池。
高低区各设消防泵2台，一用一备，互为备用。
本工程消火栓系统分区，各单体均在底层整体成环状管网。
顶部每单元两条消防立管相连成环状，保证双向供水。
地下车库外墙设二套地上式消防水泵结合器的供水管与消火管网相连。
4,自动喷灭火系统：消防泵房设二台自动喷水泵。
一用一备，互为备用。
5,移动式灭火器：地下车库设置推车式干粉磷酸铵盐灭火器。
手提式灭火器置于灭火器箱中。
施工说明：(一)管材：1、生活给水管:户内垫层给水支管采用S4级PPR给水管，热熔连接。
立管及储藏层给水管采用钢塑复合管，压力等级为1.6MPa，DN≤100,丝接；DN ＞100，专用连接件连接。
与设备、阀门、水表、水嘴等连接时，应采用专用管件或法兰连接。
给水系统图铜质微量放气阀及配套铜球阀型号为DN20。
2、排水管道2.1雨污水:地下层排水横干管及通气管采用抗震柔性接口排水铸铁管，橡胶圈密封法兰接口，螺栓紧固。
户内排水横支管采用硬聚氯乙烯光壁管，胶接；排水立管采用AD型特殊单立管排水系统，特殊配件（AD细长接头、AD底部接头），管材为12道肋U-PVC螺旋管，柔性承插连接（其中阳台排水管道为常规排水管道）。
2.2与潜水排污泵连接的管道，均采用镀锌钢管，法兰连接。
2.3地下车库废水管、空调冷凝水排水管采用UPVC排水管，粘接。
3、消防给水管道:消火栓给水管道：采用加厚热镀锌钢管，其它层及低区采用热镀锌钢管，卡箍连接，阀门及需拆卸部位采用法兰连接。
(二)阀门及附件：1、阀门：1.1生活给水干管采用铸钢闸阀，管道井中水表前的阀门及户内采用铜球阀，工作压力为1.0MPa。
1.2消防给水管道：消防水泵吸水管上采用铸钢闸阀，工作压力1.0MPa；其余部位采用双向型蝶阀，工作压力为1.6MPa。
1.3压力排水管上的阀门采用铸钢闸阀，工作压力1.0MPa。
2、附件：2.1地面清扫口采用UPVC材质，清扫口表面与地面平。
2.2全部给水配件均采用节水型产品，不得采用淘汰产品。
(三)管道敷设：1、户内给水管道均采用垫层暗敷方式。
2、给水立管穿楼板时，应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
3、排水管穿楼板应预留孔洞，管道安装完后将孔洞严密捣实，立管周围应设高出楼板面设计标高10~20mm的阻水圈。
4、公称外径≥110mm的明设排水立管和横管，在穿越楼层和防火墙或进入管井处应设阻火圈或防火套管。
5、管道坡度：5.1排水管道除图中注明者外，均按下列坡度安装：5.2给水管、消防给水管均按0.002的坡度坡向立管或泄水装置。
5.3排水横管坡度按标准坡度安装（注明者除外）。
De160 i＝0.01； De110 i＝0.02；De75 i＝0.025； De50 i＝0.035；6、管道支架：6.1管道支架或管卡应固定在楼板上或承重结构上。
6.2水泵房内采用减震吊架及支架。
6.3钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。
6.4给水塑料管道支架间距按《建筑给水聚丙烯管道(PP--R)工程技术规程》DBJ／CT501--99之规定施工。
6.5立管每层装一管卡，安装高度为距地面1.5m。
7、排水管上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m。
层高小于或等于4m，立管中部可安一个固定件。
8、自动喷水管道的吊架与喷头之间的距离应不小于300mm，距末端喷头距离不大于750mm，吊架应位于相邻喷头间的管段上，当喷头间距不大于3.6m时，可设一个，小于1.8m允许隔段设置。
9、排水立管检查口距地面或楼板面1.00m。
消火栓栓口距地面或楼板面1.10m。
洗衣机水嘴安装高度均距地面1.0米。
10、管道连接：10.1污水横管与横管的连接，不得采用正三通和正四通。
10.2污水立管偏置时，应采用乙字管或2个45°弯头。
10.3污水立管与横管及排出管连接时采用2个45°弯头，且立管底部弯管处应设支墩; 在水流转偏角大于45°的排水横管上应设清扫口。
10.4排水立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口。
10.5排水主立管每层设一个伸缩节；污水横支管、横干管大于2M设一伸缩节，但伸缩节最大间距不得大于4M。
伸缩节的设置位置应符合《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98之3.1.20条规定。
10.6自动喷水灭火系统管道变径时，应采用异径管连接，不得采用补芯。
11、阀门安装时应将手柄留在易于操作处。
暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修门、检修门做法详建施图。
(五)水泵、设备等基础螺栓孔位置，以到货的实际尺寸为准。
(六)管道和设备保温：1、车库入口附近15m范围内给水管道及屋顶明露消防连管均应做电伴热保温。
户内管井内太阳能热水管，采用40mm后离心玻璃棉保温，外设镀锌铁皮保护。
2、保温厚度：DN≤25，30mm；32≤DN≤80，40mm；DN≥100，50mm。
防结露给水管、排水管保温厚度为20mm。
管井内及隐蔽场所管道采用超细玻璃棉，外包铝箔；明设及防结露需保温管道采用橡塑海绵20mm保温，外包PAP保护层。
3、保温应在完成试压合格及除锈防腐处理后进行。
水箱及设备的保温由专业厂家配套供应。
(七)管道冲洗：1、给水管道在系统运行前须用水冲洗和消毒,要求以不小于2.0m/s的流速进行冲洗,并符合《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005中5.7.1条的规定。
2、雨水管和排水管冲洗以管道通畅为合格。
3、消防给水管道冲洗：3.1室内消火栓给水系统及自动喷水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量。
3.2室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。
3.3自动喷水系统按《自动喷水灭火系统施工及验收规范（GB 50261-2005）要求进行冲洗。
施工说明1、设计图中所注的管道安装标高，给水，热水，消防，压力排水管等压力管以中心为准。
污水管等重力流管道和无水流的通气管指管底。
2、施工时请配合其它专业进行施工，管道穿剪力墙处应预留，与其他专业相矛盾处请及时与设计联系协商解决。
4、管道的固定、活动支吊架做法详见省标L90N91-32~44.5、施工时不允许管道有划伤,管内不允许有任何杂物。
管沟内无任何凹凸不平及砂石碎块、钢筋头等。
6、水压试验：6.1高.中.低区生活给水管试验压力分别为1.44/1.28/1.0Mpa。
试验方法应按《建筑给水排水及采暖施工质量验收规范》GB50242-2002的规定执行。
6.2高低区消火栓给水管道的试验压力分别为1.78/1.38Mpa，保持2小时无明显渗漏为合格。
