条形基础的描述
条形基础是一种常用的建筑基础结构，其特点是长条形的混凝土基础梁与地面接触，具有一定的承载能力和稳定性。

条形基础的结构一般由混凝土基础梁、基础墙或柱子组成，是建筑物的重要承重结构之一。

条形基础的长条形结构，能够均匀分散建筑物的重量，使其不易发生沉降和倾斜等问题。

在地基土壤较为坚硬的情况下，可以采用较窄的条形基础，而在土壤较松软的情况下则需要采用较宽的条形基础以保证承重能力。

条形基础的建造需要考虑地基土壤的承载能力、建筑物的荷载及结构设计等因素。

在施工过程中，要严格控制混凝土基础梁的质量和尺寸，确保其承载和稳定性符合设计要求。

另外，建造过程中还需要注意基础梁与地面之间的接触面积，以确保基础梁能够有效地分散建筑物的荷载。

总之，条形基础是一种常用的建筑基础结构，其结构简单、承载能力强、稳定性好，是建筑物重要的承重结构之一。

在建造过程中需要考虑地基土壤承载能力、建筑物荷载及结构设计等因素，并严格控制基础梁的质量和尺寸，以确保其承载和稳定性符合设计要求。

- 1 -。

条形基础尺寸条形基础尺寸（Rectangular Base Dimension）是一种常用的尺寸标注方法，用于表示物体的宽度、高度和长度等尺寸。

在工程设计和制造过程中，条形基础尺寸起着非常重要的作用，可以确保产品的尺寸精度和一致性。

本文将从不同角度介绍条形基础尺寸的相关知识和应用。

一、条形基础尺寸的定义和表示方式条形基础尺寸是指直线段的两个端点之间的距离。

在图纸中，条形基础尺寸通常用一条水平线或垂直线表示，线的两端分别标注尺寸值。

例如，一条直线的条形基础尺寸可以表示为：30mm。

当需要表示两个或多个直线的条形基础尺寸时，可以使用多条平行线或垂直线，并在每条线的两端标注尺寸值。

二、条形基础尺寸的作用和意义1. 确定产品的尺寸要求：条形基础尺寸可以明确规定产品的宽度、高度和长度等尺寸要求，确保产品制造的尺寸精度和一致性。

2. 便于制造和检验：条形基础尺寸标注清晰，可以为产品的制造和检验提供准确的尺寸信息，减少误差和浪费。

3. 提高工作效率：使用条形基础尺寸可以简化尺寸标注的过程，减少图纸的复杂度，提高设计和制造的效率。

4. 促进通用设计：条形基础尺寸可以使产品的尺寸标注符合通用的设计规范，便于不同厂家之间的产品互换和配合。

三、条形基础尺寸的标注规则1. 条形基础尺寸应该尽量放置于图纸的外部尺寸标注区域，避免与其他标注和图形混淆。

2. 尺寸标注线应该与直线段平行或垂直，并且与直线段相交于端点。

3. 条形基础尺寸的标注线应该尽量平行于图纸边框或对称轴线，使其更易于阅读和理解。

4. 尺寸标注应该使用直线段连接标注线与尺寸值，避免使用曲线或折线连接。

5. 条形基础尺寸的尺寸值应该清晰、准确地标注在标注线的两端，尽量避免尺寸值的重叠或遮挡。

四、条形基础尺寸的注意事项1. 尺寸标注应该尽量简洁明了，不要过多或过少，以免造成困扰和误解。

2. 尺寸标注应该与图纸比例一致，避免尺寸值的放大或缩小，以免引发尺寸误差。

3. 尺寸标注应该遵循国家和行业的标准规范，确保尺寸标注的统一和可读性。

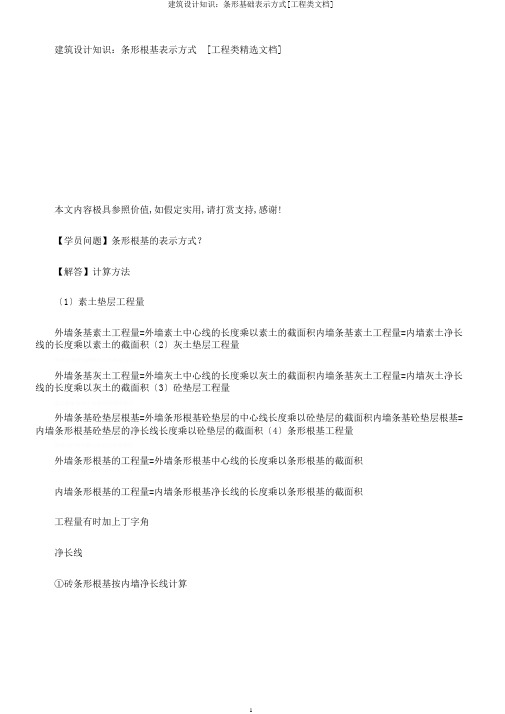

建筑设计知识：条形根基表示方式[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!【学员问题】条形根基的表示方式？【解答】计算方法〔1〕素土垫层工程量外墙条基素土工程量=外墙素土中心线的长度乘以素土的截面积内墙条基素土工程量=内墙素土净长线的长度乘以素土的截面积〔2〕灰土垫层工程量外墙条基灰土工程量=外墙灰土中心线的长度乘以灰土的截面积内墙条基灰土工程量=内墙灰土净长线的长度乘以灰土的截面积〔3〕砼垫层工程量外墙条基砼垫层根基=外墙条形根基砼垫层的中心线长度乘以砼垫层的截面积内墙条基砼垫层根基=内墙条形根基砼垫层的净长线长度乘以砼垫层的截面积〔4〕条形根基工程量外墙条形根基的工程量=外墙条形根基中心线的长度乘以条形根基的截面积内墙条形根基的工程量=内墙条形根基净长线的长度乘以条形根基的截面积工程量有时加上丁字角净长线①砖条形根基按内墙净长线计算②砼条形根基按分层净长线计算有些地域〔天津〕计算规那么规定，条形根基以地圈梁顶为分界限，这就造成了计算墙体时候一定加上以下的高度；并且一个工程条形根基同时出现不一样标高的圈梁时候，计算墙体时候一定划分出墙的底标高，敌手工造成了麻烦。

砼垫层①计算方法之一：天津2004年建筑工程估算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地域定额规那么的砼垫层模板=砼垫层的侧面净长乘以砼垫层高度砼条基①计算方法之一：天津2004年建筑工程估算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地域定额规那么的砼条基模板=砼条基侧面净长乘以砼条基高度。

以上内容均依据学员实质工作中碰到的问题整理而成，供参照，若有问题请实时交流、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实说明，习惯左右了成败，习惯改变人的一世。

在现实生活中，大部分的人，对学习很难做到学而不厌，学习不是一时半刻的事，需要坚持。

条形基础的平法表示及与独立基础区别条形基础整体上可分为两类：1梁板式条形基础。

该类条形基础适用于钢筋混凝土框架结构、框架-剪力墙结构、部分框支剪力墙结构和钢结构。

平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。

2板式基础。

该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。

平法施工图仅表达为条形基础底板。

条形基础的平面注写类型／代号／序号／跨数及有无外伸基础梁JL xx（这里xx指序号）(xx)端部无外伸，括号中xx表示基础梁支撑范围内有多少跨数，A，B表示一端或两端无外伸，无A或B表示两端无外伸。

(xxA)一端有外伸(xxB)两端有外伸条形基坡形TJBp XX（这里xx指序号）础底板阶形TJBj XX条形基础通常采用坡形截面或单阶形截面，坡形截面可看作节约两侧坡角的单阶形截面。

注写条形基础底板截面竖向尺寸1当条形基础底板为坡形截面时，注写为h1/h2，实为单阶形截面，坡形不可以认为是基梁，只是从下而上认为两个竖向高度，当为多阶时各阶尺寸自下而上以“/”分隔顺写。

2注写条形基础底板底部及顶部配筋以B打头，注写条形基础底板底部的横向受力钢筋；以T打头，注写条形基础底板顶部的横向受力钢筋；注写时，用“/”分隔条形基础底板的横向受力钢筋与纵向分布钢筋，斜杠后为分布筋。

当为双梁(或双墙)条形基础底板时，除在底板底部配置钢筋外，一般尚需在两根梁或两道墙之间的底板顶部配置钢筋，其中横向受力钢筋的锚固长度从梁的内边缘(或墙内边缘)起算。

条形基础底板的原位标注1.原位注写条形基础底板的平面尺寸。

原位标注b、bi，i=1，2……。

其中，b为基础底板总宽度，b为基础底板台阶的宽度。

当基础底板采用对称于基础梁的坡形截面或单阶形截面时，bi可不注。

条形基础的截面注写方式，又可分为截面标注和列表注写(结合截面示意图)两种表达方式。

对条形基础进行截面标注的内容和形式，与传统“单构件正投影表示方法”基本相同。

常见建筑基础类型——条形基础2021-08-26了解条形基础墙下条形基础和柱下独立基础（单独基础）统称为扩展基础。

扩展基础的作用是把墙或柱的荷载侧向扩展到土中，使之满足地基承载力和变形的要求。

扩展基础包括无筋扩展基础和钢筋混凝土扩展基础。

条形基础分类梁板式条形基础：该类条形基础适用于钢筋混凝土框架结构、框架、剪力墙结构、框支结构和钢结构。

平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。

板式条形基础：该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。

平法施工图仅表达条形基础底板，当墙下高有基础圈梁时，再加注基础圈梁的截面尺寸和配筋。

工艺流程1.基槽开挖测量好用白灰做好标记，挖土采用反铲挖掘机开挖，开挖尺寸比基础尺寸每边各留出300mm工作面，作为侧面支模的位置，人工辅助修坡修底，沿房屋纵向，由一端逐步后退开挖，挖出的土立即运出场外。

2.浇垫层基槽开挖、清理并验槽合格后，随即清除表层浮土及扰动土，不留积水，立即进行垫层混凝土施工。

垫层混凝土必须振捣密实，控制好厚度、宽度和表面用刮尺平整，每隔一米钉一个竹桩。

3.扎条形基础钢筋绑扎前用粉笔画好受力钢筋的间距，在转角，T型和十字形交接处应重叠布置，沿基底宽度的受力筋应放置在底部，沿纵向的分布筋应放在上部，受力筋弯钩朝上，绑扎完成后垫35mm垫块，请监理做隐蔽验收。

4.立条形基础模板采用胶合模板，支撑采用松方木，模板整条安装后要拉线调直，两侧与基槽土壁顶牢。

5.浇条形基础砼安排两个小组，分别从两端向中间合拢，规定时间内浇筑完成。

采用插入式振动器垂直振捣，动作要快，插点要均匀排列逐点移动进行。

分层浇筑时每层不超过振动棒长的1.5倍，在振捣上一层时应插入下一层3~5cm，以加强两层接触。

可才用并列或交错式振捣以免漏震，振动棒不得触动钢筋。

6.砌砖基砖头应采用耐腐蚀的青砖，砂浆应为MU7.5的水泥砂浆，采用一顺一丁砌法，灰缝在10mm左右，接茬留在中间做成。
