Tek示波器探头培训
- 格式:pptx
- 大小:11.27 MB
- 文档页数:151

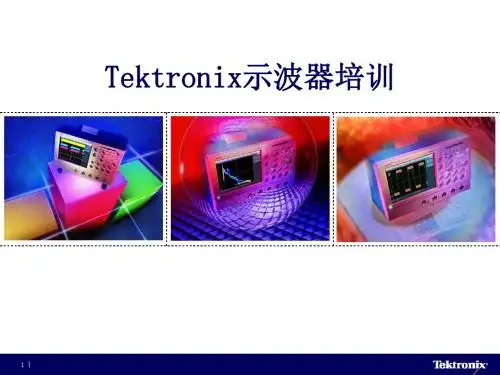

Tektronix示波器培训Agenda④示波器篇示波器的应用范围示波器的参数示波器的基本原理④探头篇探头的分类及应用④应用篇示波器的使用注意事项Tektronix示波器交流示波器篇示波器显示波形幅度时间衡量示波器的指标④带宽④上升时间④采样率④存储深度④波形捕获率④丰富的分析功能示波器带宽定义●电路网络对信号的幅频响应特性,对信号幅度衰减为-3DB 点的频率范围。
●在 -3dB 带宽频率,信号的垂直幅度误差大约为30%* 此系数仅适合高斯系统,目前的一些示波器其系数已经达到0.45 70.7 (- 3 dB)0.10.20.30.40.5 0.6 0.8 0.9 1.00.7 100 97.5 95 92.5 90 87.5 85 82.5 80 77.5 75 72.5t rise0.35*BW =示波器带宽对被测信号的影响•例:100M带宽示波器输入100M 1V正弦波观察到的将是100M 0.707V。
•对于非正弦波的波形,必须考虑其谐波。
示波器的带宽0 dB6 div at 50 kHz- 3 dB4.2 div at bandwidth上升/下降时间 vs. 示波器带宽上升时间(示波器) ~= 0.35/带宽(示波器)2 GHz BW Oscilloscope has ~200ps Risetime4 GHz BW Oscilloscope has ~100ps Risetime用 2GHz 带宽示波器测试 100ps 上升时间RT(measured) = SQRT[RT(measure system)2 + RT(Signal)2] RT(measured) = SQRT[200ps2 + 100ps2] = 224ps!用 4GHz带宽示波器测试 100ps 上升时间RT(measured) = SQRT[RT(oscilloscope)2 + RT(Signal)2]RT(measured) = SQRT[100ps2 + 100ps2] = 140ps!如何正确的选择示波器?What you don’t know... ...can hurt you!等于信号的上升时间 比信号的上升时间快2倍 比信号的上升时间快3倍 比信号的上升时间快4倍 比信号的上升时间快5倍示波器上升时间 41% 12% 5% 3% 2%上升时间慢/异常幅度衰减多快才是足够快?带宽 & 谐波Digital Square Wave – Odd Fourier Sums-110 50 100Fundamental (1st Harmonic) 5th Harmonic3rd Harmonic Fourier Square Wave (1st -5th H)示波器带宽对测量波形影响测量20MHz的方波在200MHz带宽示波器测试所显示的结果在20MHz带宽示波器测试所显示的结果示波器所显示的波形114 MHz Clock Signal - “5 Times” Rule1GHz BW250MHz BW采样④采样率:示波器采集模块对信号每秒的采样点数。
01示波器基本概念与原理Chapter示波器定义及作用01020304信号随时间变化的图形表示,如正弦波、方波、三角波等。
信号波形信号波形的最大和最小值之间的垂直距离,表示信号的强度。
幅度单位时间内信号波形重复的次数,表示信号的周期性。
频率描述信号波形相对于某一参考点的位置关系。
相位信号波形与参数示波器工作原理0102030402泰克示波器特点及优势Chapter高带宽高分辨率低噪声030201高性能指标分析多样化触发模式边沿触发脉宽触发模式触发强大数据处理能力实时FFT分析波形数学运算自动测量数据存储与导出03泰克示波器基本操作指南Chapter电源开关01亮度调节02聚焦调节03通道选择耦合方式选择垂直灵敏度调节水平时基调节触发源选择触发方式选择自动设置调用设置调用之前保存的设置,快速恢复示波器的配置。
将当前设置保存为默认设置或用户自定义设置,以便下次使用。
参数设置在子菜单下设置各种参数,如垂直灵敏度、水平时基、触发源、触发方式等。
主菜单通过前面板的按键或旋钮进入主菜单,进行各种设置和调整。
子菜单在主菜单下选择相应的子菜单,菜单设置与调整方法选择合适的触发源和触发方式,确保波形稳定将测量数据存储在示波器内部或通过接口导出到计算机进行进一步处数据存储与导出使用单次触发或自动触发模式,捕获瞬态或异常波形。
波形捕获波形分析使用双通道或多通道功能,同时显示多个信号,进行波形比较和分析。
波形比较0201030405波形显示与测量技巧04信号捕获、存储与回放功能详解Chapter信号捕获方式选择触发模式选择根据信号特点选择合适的触发模式,如边沿触发、脉宽触发等,确保信号稳定捕获。
触发电平设置调整触发电平,使其适应信号幅度,避免误触发或漏触发。
时基设置根据信号频率和所需观察的细节,选择合适的时基,以便在屏幕上显示完整的信号波形。
1 2 3存储格式选择存储深度设置数据压缩技术数据存储格式及大小设置01020304历史波形查看信号特性分析故障定位与诊断教学与演示回放功能应用举例05触发模式设置及优化建议Chapter触发模式类型介绍边沿触发脉宽触发模式触发触发条件设置方法选择触发源首先,用户需要选择触发的信号源,这通常是示波器的输入通道之一。
泰克示波器基本理论培训教程在电子工程领域,示波器是一种极其重要的测量仪器,它能够帮助我们直观地观察和分析电信号的各种特性。
泰克示波器作为行业内的知名品牌,以其卓越的性能和精准的测量而备受青睐。
在本教程中,我们将深入探讨泰克示波器的基本理论,帮助您更好地理解和运用这一强大的工具。
一、示波器的基本原理示波器的核心原理是将电信号转换为可视化的图形。
它通过在垂直方向上显示信号的电压幅度,在水平方向上显示时间,从而形成一个二维的信号波形图。
泰克示波器的前端通常包括一个探头,用于连接被测电路并获取信号。
探头将信号传递给示波器的放大器,放大器对信号进行放大和调整,以适应示波器的显示范围。
接下来,经过放大的信号被送到 ADC(模数转换器),将模拟信号转换为数字信号。
数字信号处理器对这些数字信号进行处理和计算,最终在显示屏上呈现出清晰的波形。
二、泰克示波器的主要组成部分1、显示屏泰克示波器的显示屏是我们观察信号的窗口。
它通常采用液晶显示技术,具有高分辨率和良好的对比度,能够清晰地显示各种复杂的信号波形。
2、控制按钮和旋钮在示波器的面板上,有各种各样的控制按钮和旋钮,用于设置测量参数、选择功能模式、调整波形显示等。
例如,垂直灵敏度旋钮可以调节垂直方向上每格代表的电压值,水平扫描速度旋钮可以改变水平方向上每格代表的时间。
3、输入通道泰克示波器通常具有多个输入通道,可以同时测量多个信号。
每个通道都有独立的设置和调节选项,以满足不同的测量需求。
4、触发系统触发系统是示波器的关键部分之一。
它用于确定示波器何时开始采集和显示信号,以确保我们能够稳定地观察到感兴趣的信号部分。
触发方式包括边沿触发、脉冲触发、视频触发等多种类型。
三、泰克示波器的测量功能1、电压测量通过读取波形在垂直方向上的格数,并结合垂直灵敏度设置,可以测量信号的电压幅值,包括峰峰值、有效值、平均值等。
2、时间测量利用水平扫描速度设置和波形在水平方向上的格数,可以测量信号的周期、频率、上升时间、下降时间等时间参数。
泰克示波器基本理论培训教程一、引言泰克示波器作为电子测试测量领域的重要设备,广泛应用于电子、通信、航空航天等行业。
为了使广大用户更好地了解和使用泰克示波器,本文将对其基本理论进行详细讲解。
本教程旨在帮助读者掌握泰克示波器的基本原理、操作方法和应用技巧,从而提高测试测量技能,为我国电子科技产业的发展贡献力量。
二、泰克示波器的基本原理1.示波器的定义示波器是一种用于观察、分析和测量电压波形的电子测试仪器。
它能将电压信号转换为时间域上的波形,以便用户直观地观察和分析电路的性能。
2.示波器的工作原理泰克示波器主要由信号输入、垂直系统、水平系统、显示系统和触发系统组成。
其工作原理如下:(1)信号输入:将待测电压信号输入示波器,通常通过探头连接。
(2)垂直系统:对输入信号进行放大和处理,以便在显示屏上显示。
垂直系统包括衰减器、放大器和垂直偏转电路。
(3)水平系统:控制波形在水平方向上的展开和移动,以便观察波形的细节。
水平系统包括扫描发生器和水平偏转电路。
(4)显示系统:将处理后的信号转换为可视化的波形,通常为阴极射线管(CRT)或液晶显示器(LCD)。
(5)触发系统:确保波形在屏幕上稳定显示。
触发系统根据设定的条件,如电压阈值、边沿等,控制波形的采集和显示。
3.示波器的性能指标(1)带宽:示波器能够有效显示的频率范围。
带宽越高,示波器能显示的信号频率范围越宽。
(2)采样率:示波器每秒采集的样本点数。
采样率越高,波形显示越精细,分辨率越高。
(3)垂直分辨率:示波器在垂直方向上能够区分的最小电压差。
(4)记录长度:示波器能够存储的样本点数。
记录长度越长,波形显示的时间范围越宽。
三、泰克示波器的操作方法1.连接探头将探头连接到示波器的信号输入端口,根据待测信号的特点选择合适的探头类型和衰减系数。
2.设置垂直系统调整垂直系统,包括衰减器、放大器和垂直偏转电路,使波形在屏幕上合适地显示。
3.设置水平系统调整水平系统,包括扫描发生器和水平偏转电路,控制波形在水平方向上的展开和移动。
