砂子中氯离子含量试验

砂氯离子含量试验方法
砂氯离子含量试验方法是测量砂中氯离子含量的一种方法。

氯离子是水中常见的离子之一，其含量的高低直接影响着水质的好坏。

在工业生产和生活中，砂是一种常见的过滤材料，因此砂中氯离子的含量也成为了一个重要的指标。

本文将详细介绍砂氯离子含量试验方法的步骤和注意事项。

试验步骤
1.准备工作
（1）制备试剂：制备0.01mol/L的硝酸银溶液和0.1mol/L的硝酸铵溶液。

（2）准备砂样品：从砂中取出一定量的样品，并将其过筛，筛孔直径为0.2mm。

2.试验操作
（1）取一定量的砂样品，称重并记录样品重量。

（2）将砂样品放入锥形瓶中，加入足量的去离子水，使其浸泡2小时。

（3）将浸泡后的砂样品放入漏斗中，加入0.1mol/L的硝酸铵溶液，过滤。

（4）将过滤后的溶液收集起来，并用硝酸银溶液滴定氯离子含量。

（5）重复以上步骤3次，求出氯离子的平均含量。

注意事项
1.在试验过程中，应严格控制环境温度和湿度，以避免对试验结果的影响。

2.砂样品应充分混合，以保证样品的代表性。

3.使用的试剂应保证纯度，并按照操作规程正确配制。

4.滴定过程中，应注意滴定剂的滴加速度和滴定终点的判断，以避免误差。

结论
砂氯离子含量试验方法是一种简单、可靠的测量砂中氯离子含量的方法。

通过该方法可以快速、准确地测定砂中氯离子的含量，为保障水质安全提供了有效的手段。

在实际应用中，应严格按照试验操作步骤和注意事项进行操作，以获得准确的试验结果。

砂子氯离子含量
摘要：
1.砂子的基本概念
2.氯离子在砂子中的含量及其重要性
3.测定砂子中氯离子含量的方法
4.氯离子含量对砂子应用的影响
5.总结
正文：
1.砂子的基本概念
砂子，又称为砂砾，是一种常见的颗粒状物质，主要由岩石风化和侵蚀作用形成。

砂子具有不同的粒度和形状，广泛应用于建筑、玻璃制造、陶瓷、冶金等领域。

根据粒度大小，砂子可分为粗砂、中砂和细砂等。

2.氯离子在砂子中的含量及其重要性
氯离子（Cl-）是砂子中的一种常见离子，对砂子的性能和应用具有重要影响。

氯离子含量过高可能导致砂子与水泥的粘结性能降低，从而影响混凝土的强度和耐久性。

因此，检测砂子中氯离子含量对于保证建筑质量和施工安全具有重要意义。

3.测定砂子中氯离子含量的方法
常用的测定砂子中氯离子含量的方法有：X 射线荧光光谱法、电化学方法、离子色谱法等。

这些方法各具特点，具体选择哪种方法需要根据实际需求和实验条件来确定。

4.氯离子含量对砂子应用的影响
氯离子含量对砂子的应用性能有显著影响。

氯离子含量过高时，砂子的抗压强度、抗折强度和抗渗透性能都会降低，从而影响混凝土的性能。

另外，氯离子还会加速钢筋锈蚀，降低钢筋混凝土结构的使用寿命。

因此，合理控制砂子中氯离子含量对于保证建筑质量和施工安全至关重要。

5.总结
砂子中氯离子含量的检测对于保证建筑质量和施工安全具有重要意义。

砂氯离子含量测定原始记录范文英文回答：The determination of chloride ion content in sand involves a series of steps. Firstly, a sand sample is collected and dried to remove any moisture. The dried sample is then finely ground to increase the surface areafor better extraction.To extract the chloride ions, the ground sand sample is mixed with deionized water and shaken vigorously. This allows the chloride ions to dissolve into the water. The mixture is then filtered to separate the liquid phase containing the dissolved chloride ions from the solid phase.Next, the filtered solution is treated with silver nitrate solution. The chloride ions react with silver ionsto form a white precipitate of silver chloride. The precipitate is collected by filtration and washed with deionized water to remove any impurities.The collected silver chloride precipitate is then dried and weighed. The weight of the precipitate corresponds to the amount of chloride ions present in the original sand sample.To calculate the chloride ion concentration, the weight of the precipitate is divided by the volume of the solution used for extraction. This gives the concentration ofchloride ions in units of grams per liter (g/L).中文回答：砂中氯离子含量的测定涉及一系列步骤。

砂氯离子含量试验方法本文介绍了砂氯离子含量试验方法，包括样品的制备、试验步骤和结果分析。

通过该方法可以准确测量砂中的氯离子含量，为砂的质量评价提供了可靠的依据。

关键词：砂；氯离子；含量；试验方法引言砂是建筑材料中常用的一种，用于制造混凝土、砖块等。

砂中的氯离子含量是砂质量的重要指标之一，对于建筑材料的质量和使用寿命有着重要的影响。

因此，准确测量砂中的氯离子含量是必要的。

本文介绍了一种简单、快速、准确的砂氯离子含量试验方法。

材料与方法1. 样品制备取砂样品100克，加入500毫升去离子水中，用搅拌器搅拌10分钟，使砂充分分散，然后静置30分钟，取上清液过滤，过滤液即为样品。

2. 试验步骤（1）取10毫升样品，放入容量瓶中，加入10毫升0.1mol/L硝酸银溶液，摇匀，室温下静置5分钟。

（2）用0.1mol/L氯化钾溶液滴加到刚才的容量瓶中，直到出现白色沉淀停止滴加，再加入1-2滴0.1mol/L硝酸铬指示剂，轻轻摇匀。

（3）用0.1mol/L氯化钾溶液标准溶液滴加到容量瓶中，使溶液变为淡黄色，继续滴加氯化钾溶液，直到溶液变为橙黄色，记录所用氯化钾溶液的体积V（毫升）。

3. 结果分析砂中氯离子含量的计算公式为：C（mg/L）=V×C1×35.5/10其中，V为氯化钾溶液的体积（毫升），C1为氯化钾溶液的浓度（mol/L），35.5为氯离子的相对原子质量，10为样品的体积（毫升）。

讨论本试验方法简单易行，操作方便，准确度高。

但需要注意的是，样品的制备过程中要充分分散砂颗粒，避免砂颗粒聚集，影响试验结果。

结论本文介绍了一种简单、快速、准确的砂氯离子含量试验方法，可以用于测量砂中的氯离子含量，为砂的质量评价提供了可靠的依据。

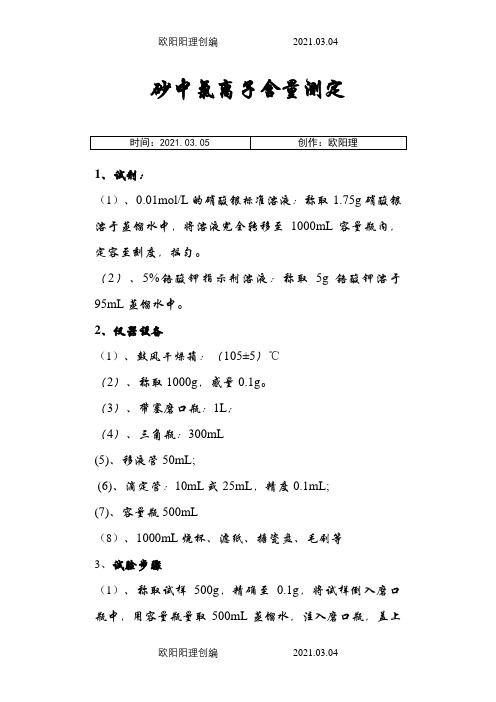

砂中氯离子含量测定1、试剂：（1）、0.01mol/L的硝酸银标准溶液：称取1.75g硝酸银溶于蒸馏水中，将溶液完全转移至1000mL容量瓶内，定容至刻度，摇匀。

（2）、5%铬酸钾指示剂溶液：称取5g铬酸钾溶于95mL蒸馏水中。

2、仪器设备（1）、鼓风干燥箱：（105±5）℃（2）、称取1000g，感量0.1g。

（3）、带塞磨口瓶：1L；（4）、三角瓶：300mL(5)、移液管50mL;(6)、滴定管：10mL或25mL，精度0.1mL;(7)、容量瓶500mL（8）、1000mL烧杯、滤纸、搪瓷盘、毛刷等3、试验步骤（1）、称取试样500g，精确至0.1g，将试样倒入磨口瓶中，用容量瓶量取500mL蒸馏水，注入磨口瓶，盖上塞子，摇动一次后，放置2h,然后每隔5min摇动一次，共摇动3次，使氯盐充分溶解。

将磨口瓶上方已澄清的溶液过滤（滤纸放入漏斗后先用玻棒蘸水润湿），然后用移液管移取50mL滤液，注入到三角瓶中，再加入5%铬酸钾指示剂1mL(约20滴)。

用0.01moL/L的硝酸银标准溶液滴定至呈现砖红色为终点（边滴定边摇晃瓶身，滴定速度不要过快）。

记录消耗的硝酸银标准溶液的毫升数，精确至1mL.(2)、空白试验：用移液管移取50mL蒸馏水注入三角瓶内，加入5%铬酸钾指示剂1mL,并用0.01moL/L的硝酸银标准溶液滴定至溶液呈现砖红色为止，记录此点消耗的硝酸银标准溶液的毫升数、精确至1mL. 注意事项：所有玻璃仪器使用前都要用蒸馏水（大约5mL）润洗一遍，滴定管用蒸馏水润洗后再用硝酸银溶液（大约5mL）润洗一遍。

以保证试验结果的准确性。

4、结果的计算与评定(1)计算Qf=【N(A-B)×0.0355×10】/G0×100Qf ——氯离子含量，%N ——硝酸银标准溶液的浓度，单位为mol/LA ——样品滴定时消耗的硝酸银标准溶液的体积，单位为mLB ——空白试验时消耗的硝酸银标准溶液的体积，单位为mL0.0355——换算系数10 ——全部试样溶液与所分取试样溶液的体积比G0 ——试样质量，单位为g.（2）、氯离子含量取两次试验结果的平均值、精确至0.01%（3）、采用修约值比较法进行评定。

建筑用砂氯离子含量检测方法探析摘要:随着近年来中国建筑业的快速发展，河沙资源作为建筑材料也日益短缺，在这样的背景下，大量的海沙被引入到建筑行业中，而一些供应商为了追求更大的效益，往往不脱盐的海沙直接应用到建筑项目中。

由于海砂中氯离子浓度高，会导致混凝土结构中的钢筋腐蚀，从而降低混凝土结构的耐久性和承载能力，缩短建筑工程寿命，甚至造成建筑物倒塌，给建筑工程质量带来很大的隐患。

因此，在对建筑砂进行分析时，应加强对砂子中氯离子含量的检测。

氯离子的检测方法有很多种。

本文主要依据JGJ52-2006《普通混凝土用砂石质量及检验方法标准》对砂石中的氯离子进行了分析，阐述了硝酸银标准溶液滴定法的测定原理、注意事项和操作要点，可供同行参考。

关键词：建筑用砂；氯离子；硝酸银标准滴定法1砂中氯离子检测的意义由于建筑砂中含有氯离子，一旦氯离子含量超标，就会导致钢筋锈蚀，降低混凝土结构的耐久性。

因此，有关部门应重视氯离子含量的检测，严格控制工程中氯离子的含量。

目前，中国行业标准JGJ52-2006《普通混凝土砂石质量及检验方法标准》对氯离子含量的测定主要是硝酸银标准溶液滴定法，由于氯离子检测方法结果的准确性受到硝酸银标准液浓度、滴定速度、，终点判断。

本文总结了建筑砂中氯离子含量测定中可能出现的问题，希望能提高氯离子检测的准确性。

2硝酸银滴定原理硝酸银滴定的主要原理是使硝酸银与氯化物反应，产生氯化银沉淀。

过量的硝酸银与铬酸钾指示剂反应生成砖红色铬酸银沉淀，表明滴定终点的到来。

3.实验的基本要求3.1试验用水实验室用水应符合GB/T 6682-2008《分析实验室用水规范和试验方法》中规定的三级水的要求，并避免在储存和使用过程中造成污染。

3.2仪器设备及玻璃器皿测试中使用的天平、滴定管、容量瓶管、移液管等应符合标准要求，并定期进行验证或校正，其准确度不得低于有关标准的要求。

在分析过程中使用的各种玻璃器皿应保持完整和清洁。

在使用滴定管之前，有必要检查滴定管是否完全闭合。

砂氯离子含量试验方法砂氯离子含量是评价砂土质量的一个重要指标，也是研究砂土性质的基础。

因此，准确测定砂氯离子含量具有十分重要的意义。

本文将介绍一种简单易行的砂氯离子含量试验方法。

一、试验原理砂氯离子含量试验是通过测定砂土中氯离子的含量来评价砂土的质量。

在试验中，首先将砂土样品置于烘箱中烘干，然后将砂土样品与水混合，用氯离子电极测定溶液中氯离子的含量，最终计算出砂氯离子含量。

二、试验仪器和试剂（一）仪器1. 烘箱：温度范围为105℃~110℃，精度为±1℃。

2. 恒温槽：温度范围为25℃~30℃，精度为±0.1℃。

3. pH计：量程为0~14，精度为±0.01pH。

4. 氯离子电极：测量范围为1.0×10^-5~1.0mol/L，精度为±0.1%。

5. 电导仪：量程为0~2000μS/cm。

6. 烧杯、计量筒、滴定管等实验器具。

（二）试剂1. 水：蒸馏水或离子交换水。

2. 氯离子标准溶液：浓度为1.0×10^-3mol/L。

3. 硝酸银标准溶液：浓度为0.1mol/L。

4. 硝酸：浓度为0.1mol/L。

三、试验步骤（一）样品的制备1. 取一定量的砂土样品（一般为10g）。

2. 将砂土样品放入烘箱中，温度设定为105℃~110℃，烘干至恒重。

3. 取出烘干的砂土样品，待其冷却至室温后称取一定量（一般为2g）。

（二）溶液的制备1. 取一定量的蒸馏水或离子交换水。

2. 将2g的砂土样品加入溶液中，振荡均匀，置于恒温槽中静置30分钟。

3. 用电导仪测定溶液电导率，若电导率大于2000μS/cm，则需将样品再次置于恒温槽中静置30分钟。

4. 用pH计测定溶液pH值，若pH值不在6.5~7.5之间，则需加入少量的硝酸进行调节。

（三）氯离子含量的测定1. 将氯离子电极插入溶液中，测定溶液中氯离子的含量。

2. 用硝酸银标准溶液滴加至溶液中，直至出现白色沉淀，停止滴定。

砂中氯离子含量测定公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]砂中氯离子含量测定1、试剂：（1）、0.01mol/L的硝酸银标准溶液：称取1.75g硝酸银溶于蒸馏水中，将溶液完全转移至1000mL容量瓶内，定容至刻度，摇匀。

（2）、5%铬酸钾指示剂溶液：称取5g铬酸钾溶于95mL蒸馏水中。

2、仪器设备（1）、鼓风干燥箱：（105±5）℃（2）、称取1000g，感量0.1g。

（3）、带塞磨口瓶：1L；（4）、三角瓶：300mL(5)、移液管50mL;(6)、滴定管：10mL或25mL，精度0.1mL;(7)、容量瓶500mL（8）、1000mL烧杯、滤纸、搪瓷盘、毛刷等3、试验步骤（1）、称取试样500g，精确至0.1g，将试样倒入磨口瓶中，用容量瓶量取500mL蒸馏水，注入磨口瓶，盖上塞子，摇动一次后，放置2h,然后每隔5min摇动一次，共摇动3次，使氯盐充分溶解。

将磨口瓶上方已澄清的溶液过滤（滤纸放入漏斗后先用玻棒蘸水润湿），然后用移液管移取50mL滤液，注入到三角瓶中，再加入5%铬酸钾指示剂1mL(约20滴)。

用0.01moL/L的硝酸银标准溶液滴定至呈现砖红色为终点（边滴定边摇晃瓶身，滴定速度不要过快）。

记录消耗的硝酸银标准溶液的毫升数，精确至1mL.(2)、空白试验：用移液管移取50mL蒸馏水注入三角瓶内，加入5%铬酸钾指示剂1mL,并用0.01moL/L的硝酸银标准溶液滴定至溶液呈现砖红色为止，记录此点消耗的硝酸银标准溶液的毫升数、精确至1mL. 注意事项：所有玻璃仪器使用前都要用蒸馏水（大约5mL）润洗一遍，滴定管用蒸馏水润洗后再用硝酸银溶液（大约5mL）润洗一遍。

以保证试验结果的准确性。

4、结果的计算与评定(1)计算Qf=【N(A-B)×0.0355×10】/G0×100Qf ——氯离子含量，%N ——硝酸银标准溶液的浓度，单位为mol/LA ——样品滴定时消耗的硝酸银标准溶液的体积，单位为mLB ——空白试验时消耗的硝酸银标准溶液的体积，单位为mL0.0355——换算系数10 ——全部试样溶液与所分取试样溶液的体积比G0 ——试样质量，单位为g.（2）、氯离子含量取两次试验结果的平均值、精确至0.01% （3）、采用修约值比较法进行评定。

砂卵石碎石氯离子含量试验检测方案砂、卵石和碎石中氯离子含量的试验检测方案主要包括氯离子含量的试验方法选择、样品的采集与处理、试验操作过程以及结果分析与评价等内容。

以下是一个详细的试验检测方案，共计1496字。

一、氯离子含量的试验方法选择根据砂、卵石和碎石的特点，考虑到氯离子的溶解性和检测的准确性，采用离子选择电极法（ISE法）来测定样品中氯离子的含量。

二、样品的采集与处理1.根据试验要求，从不同地点、不同批次的砂、卵石和碎石中分别采集试验样品。

2.根据试验的需要，将样品进行粉碎，以便于试验操作的进行。

三、试验操作过程1.仪器准备：a.准备离子选择电极测定仪器，包括离子选择电极、电位计等。

b.校准仪器，确保仪器的准确性和可靠性。

2.样品溶液的制备：a.取约10g样品（粉碎后的物料）加入250mL去离子水中，振荡搅拌10分钟。

b.过滤澄清，以去除悬浮物等杂质。

3.电极集装：a.将电位计与离子选择电极连接起来，并保持电极清洁和干燥。

b.接通电源，将电位计调节到所需的测定参数。

4.电极标定：a.校准电位计和离子选择电极，用标准溶液进行电极标定。

b.在操作过程中，定期检查电极的响应和稳定性，确保测定的准确性。

5.样品测定：a.将样品溶液注入测定池中，检查电极的响应时间。

b.在样品测定池中连续搅拌，使样品均匀分布。

c.读取电位计显示的数据，并记录。

四、结果分析与评价1.计算氯离子含量：a.用标准溶液的浓度和电位计测量到的电位值，根据电极响应曲线计算样品中氯离子的含量。

b.为了提高结果的可靠性，重复测量3次，并计算其平均值。

2.结果评价：a.将测定结果与相关的标准值进行比较，评价样品中氯离子含量的合格性。

b.根据结果的评价，能够判断样品是否符合相关的要求，以及是否适用于特定的工程和应用场合。

3.试验记录与报告：a.记录实验的详细过程，包括样品的采集与处理、仪器的准备与校准、样品测定的操作过程等。

b.撰写试验报告，将试验结果、分析与评价等内容进行系统总结与归纳，并提出相应的建议与意见。
