拉曼方法测量应力
拉曼光谱技术是一种非破坏性、高精度和高速测量应力的方法。
它通过测量拉曼光谱中的振动能级来推断材料内部的应力状态。
在拉曼光谱中，原子中的电子吸收或释放能量，这种能量变化对应着原子振动的频率。
当材料受到应力作用时，其原子振动的频率发生改变，导致拉曼光谱中的振动能级发生变化。
因此，通过分析拉曼光谱中的振动能级，可以推断材料内部所受的应力状态。
拉曼光谱技术在应力测量中的应用包括:
1. 材料力学测试：拉曼光谱技术可以用于材料力学测试，例如拉伸、压缩、弯曲等。
通过测量拉曼光谱中的振动能级，可以推断材料在受到应力作用时所经历的变形状态。
2. 陶瓷材料应力测量：陶瓷材料具有高硬度、高韧性和高应力承受能力，但它们也易于断裂。
拉曼光谱技术可以用于测量陶瓷材料中的应力状态，以便预测它们的断裂风险。
3. 机械工程应力测量：拉曼光谱技术可以用于机械工程应力测量，例如汽车制造、飞机制造、船舶制造等。
通过测量拉曼光谱中的振动能级，可以推断机械工程系统中的材料应力状态，从而帮助优化制造过程和设备性能。
4. 生物医学应力测量：在生物医学领域，拉曼光谱技术可以用于测量组织中的应力状态。
例如，通过测量拉曼光谱中的
振动能级，可以推断肿瘤组织中的应力状态，从而帮助医生诊断和预测疾病发展。
拉曼光谱技术在应力测量中的应用非常广泛，它可以帮助人们更好地理解材料内部的应力状态，并为各种工程和应用领域提供高精度、非破坏性的应力测量方法。
光学玻璃强化应力值测试光学玻璃强化应力值测试是一项重要的技术，它可以用来评估光学玻璃的强度和耐久性。
在光学设备中，玻璃是一种常用的材料，用于制造透镜、窗户和其他光学元件。
为了确保这些元件能够承受各种应力和环境条件，对光学玻璃进行强化应力值测试是必要的。
光学玻璃强化应力值测试的目的是确定玻璃的强度和耐久性。
在测试过程中，会对玻璃样品施加压力，以模拟实际使用条件下的应力情况。
通过测量玻璃样品在不同压力下的变形和破裂情况，可以得出其强度和耐久性指标。
在进行光学玻璃强化应力值测试时，需要使用一些专用设备和工具。
首先，需要一个测试台架，用于支撑和固定玻璃样品。
其次，需要一个压力机，用于施加压力到玻璃样品上。
还需要一些测量仪器，如应变计和压力传感器，用于测量玻璃样品在不同压力下的变形和应力情况。
在进行光学玻璃强化应力值测试之前，需要准备好测试样品。
通常情况下，会选择一些具有代表性的玻璃样品进行测试。
这些样品可以是从生产线上抽取的，也可以是根据特定要求制造的。
在进行光学玻璃强化应力值测试时，需要注意一些关键问题。
首先，需要确定施加到玻璃样品上的压力范围。
这个范围应该能够覆盖实际使用条件下的应力情况。
其次，需要确定测试的时间和温度条件。
这些条件应该与实际使用条件相匹配，以确保测试结果的准确性和可靠性。
在进行光学玻璃强化应力值测试时，需要进行一系列的实验和测量。
首先，需要将玻璃样品放置在测试台架上，并固定好。
然后，使用压力机施加压力到玻璃样品上，并记录下相应的变形和应力数据。
根据这些数据，可以计算出玻璃样品的强度和耐久性指标。
通过光学玻璃强化应力值测试，可以评估玻璃样品在不同应力条件下的性能表现。
这些测试结果可以帮助制造商改进产品设计和制造工艺，以提高光学玻璃的质量和耐久性。
同时，这些测试结果也可以为用户提供有关产品使用限制和注意事项的参考信息。
总之，光学玻璃强化应力值测试是一项重要的技术，它可以用来评估光学玻璃的强度和耐久性。

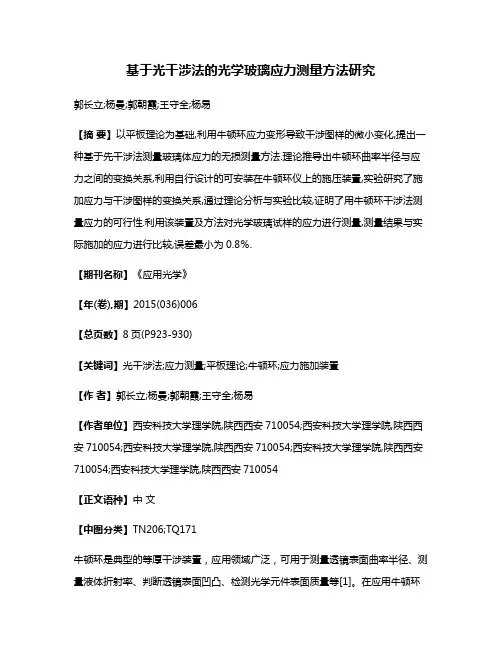

基于光干涉法的光学玻璃应力测量方法研究郭长立;杨曼;郭朝霞;王守全;杨易【摘要】以平板理论为基础,利用牛顿环应力变形导致干涉图样的微小变化,提出一种基于先干涉法测量玻璃体应力的无损测量方法.理论推导出牛顿环曲率半径与应力之间的变换关系,利用自行设计的可安装在牛顿环仪上的施压装置,实验研究了施加应力与干涉图样的变换关系,通过理论分析与实验比较,证明了用牛顿环干涉法测量应力的可行性.利用该装置及方法对光学玻璃试样的应力进行测量,测量结果与实际施加的应力进行比较,误差最小为0.8％.【期刊名称】《应用光学》【年(卷),期】2015(036)006【总页数】8页(P923-930)【关键词】光干涉法;应力测量;平板理论;牛顿环;应力施加装置【作者】郭长立;杨曼;郭朝霞;王守全;杨易【作者单位】西安科技大学理学院,陕西西安710054;西安科技大学理学院,陕西西安710054;西安科技大学理学院,陕西西安710054;西安科技大学理学院,陕西西安710054;西安科技大学理学院,陕西西安710054【正文语种】中文【中图分类】TN206;TQ171牛顿环是典型的等厚干涉装置，应用领域广泛，可用于测量透镜表面曲率半径、测量液体折射率、判断透镜表面凹凸、检测光学元件表面质量等[1]。
在应用牛顿环测透镜曲率半径过程中，由于透镜和平板玻璃的接触面会受力变形，使二者不再是理想点接触，导致较大测量误差[2-3]。
本文利用应力变形这一影响测量误差的因素，借助应力作用下牛顿环干涉图样的微小变化，以平板理论为基础，理论推导出牛顿环曲率半径与应力之间的变换关系，应用自行设计的可安装在牛顿环仪上的施压装置，探索研究一种基于光干涉法测量光学玻璃应力的无损测量方法。
牛顿环实验装置结构如图1所示，在一块水平的玻璃片B上，放一曲率半径R很大的平凸透镜A，上下2块玻璃用3个固定螺丝连接，用来调节A和B的相对位置，以改变牛顿环的形状和位置，同时上面的平凸透镜A将固定螺旋的张力传递到下面圆板玻璃B的中心[4]。
基于光干涉法的光学玻璃应力测量方法研究
光学玻璃应力测量方法基于光干涉原理，通过测量光波在不同应力下经过玻璃时的折射率变化来获得玻璃应力的信息。
该方法具有高精度、非接触、无损、可实时测量等优点，被广泛应用于材料力学、地质学、工程领域等。
基于光干涉法的光学玻璃应力测量方法主要包括以下几个方面：
1. 基本原理：光干涉是指两束光波在相遇时发生干涉现象，干涉结果取决于两波的相位差。
玻璃表面的微小应力会导致光的相位差发生变化，因此可以通过测量光干涉条纹的变化来获得玻璃的应力信息。
2. 实验装置：实验装置包括激光光源、光学元件、检测器等。
激光光源发出单色、相干的光波；光学元件包括透镜、反射镜、波片等，用于调整和分割光路；检测器用于探测干涉条纹的变化。
3. 测量方法：测量方法分为直接法和间接法。
直接法是指将光束垂直入射到玻璃表面上，通过观察干涉条纹的变化来测量应力。
间接法是指将光束从侧面或背面照射到玻璃上，通过测量不同入射角度下的反射光干涉条纹来计算表面应力。
4. 应力分析：应力分析是将测量结果转化为应力分布的过程，常见的方法有线性回归法、有限元法、逆向分析法等。
总之，基于光干涉法的光学玻璃应力测量方法具有高精度、非接触、无损、可实时测量等优点，在材料力学、地质学、工程领域有着广泛应用前景。
偏光镜片检测应力的方法随着现代科技的发展，人们对光学材料的要求越来越高，特别是在一些精密仪器和光学设备中的应用。
而光学材料在制造过程中常常会产生应力，这些应力如果不得到有效的检测和控制，会对材料的性能和使用寿命产生重大影响。
因此，如何准确、可靠地检测光学材料中的应力成为了一个重要的课题。
偏光镜片作为一种常用的光学元件，广泛应用于显微镜、光谱仪、激光器等设备中。
它的制造过程中常常会产生各种应力，如热应力、机械应力等。
为了保证偏光镜片的质量和性能，需要对其中的应力进行准确的检测和评估。
常用的偏光镜片应力检测方法主要有两种：光弹法和干涉法。
光弹法是利用光学原理和材料的力学性质来测量应力的一种方法。
它的基本原理是利用光学材料在受力作用下产生的光学变化来反映应力的大小和分布。
常见的光弹法检测方法有斯特雷什尔法、拉曼散射法和激光扩散法等。
斯特雷什尔法是最早被应用于偏光镜片应力检测的一种方法。
它利用光学材料在受力作用下产生的双折射效应来测量应力的大小。
通过在偏光镜片上施加一定的载荷，然后观察在不同光源下产生的光强变化，可以得到应力的分布情况。
拉曼散射法是一种基于拉曼散射效应的应力检测方法。
它利用光学材料中的拉曼散射光谱来分析应力的大小和分布。
通过测量偏光镜片上不同位置的拉曼光谱，可以得到应力的空间分布情况。
激光扩散法是一种利用激光的散射效应来检测应力的方法。
它通过在偏光镜片上照射一束激光，然后观察激光在材料中的散射情况来判断应力的大小和分布。
通过测量散射光的强度和方向，可以得到应力的信息。
除了光弹法，干涉法也是一种常用的偏光镜片应力检测方法。
干涉法是利用光的干涉现象来测量应力的一种方法。
它的基本原理是利用光在不同介质中传播时的相位差来分析应力的大小和分布。
常见的干涉法检测方法有白光干涉法、相位差法和多普勒法等。
白光干涉法是一种基于干涉现象的应力检测方法。
它利用光在不同波长下通过材料时的相位差来测量应力的大小。
玻璃应力检测方法玻璃应力是指玻璃由于外因（受力、湿度、温度场变化等）而变形时，在玻璃内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并试图使玻璃从变形后的位置恢复到变形前的位置。
玻璃应力测试方法为无损测量的测试方法，需要深圳东仪精工设备有限公司专门提供的玻璃应力检测仪来完成检测。
玻璃应力检测仪因应用偏振光干涉原理检查玻璃内应力而得名，专业用于检测玻璃瓶应力指标，可用于安瓿瓶、西林瓶、输液瓶、酒瓶、罐头瓶、化妆品瓶等玻璃容器的应力指标检测，用于玻璃瓶的质量控制。
玻璃应力测试方法:1、将灵敏色片取下，将四分之一波片置入视场，调整偏光应力仪零点，使之呈暗视场。
2、把试样放入视场中，使试样的轴线与偏振平面成45°，这时侧壁上出现亮暗不同的区域。
3、旋转检偏镜直至侧壁上暗区聚会，刚好完全取代亮区为止。
4、绕轴线旋转供试品，借以确定最大应力区。
5、记录测得最大应力区的检偏镜放置角度，并用CHY-B玻璃瓶壁厚测厚仪分别测量两侧壁原的厚度(记录两侧壁壁厚之和)。
玻璃的应力直接影响到玻璃的强度。
玻璃的热炸裂是由于热应力过大而引起的；玻璃的受击破裂是由于玻璃受到机械冲击力或撞击力而产生的机械应力过大而导致的；玻璃的自爆是由于玻璃内部应力过大所致，另外，由于热钢化或化学钢化而使玻璃的强度增加，则是由于玻璃的表面压应力的增加所致。
所以，玻璃的应力与强度有着密不可分的关系。
而偏光应力仪可以检测的应力多数属于热应力。
热应力是由于温度梯度造成的。
这是因为玻璃是一种经高温熔融、快速冷却而固化的非晶态产品，所以在生产过程中，玻璃板面上各部位的温度变化不可能均匀一致，因此就会产生热应力。
正因如此，玻璃瓶需经过退火过程，但仍会有残留。
借助深圳东仪精工设备有限公司的玻璃应力检测仪，则可测定玻璃瓶的残余应力是否达到相关标准的规定。
以上就是深圳东仪精工设备有限公司关于玻璃应力检测方法的分享。
玻璃应力检测，在玻璃质量检测环节非常重要。
