一、可视对讲系统操作说明（一）监控中心管理机操作说明1、接听呼叫：摘机通话，或按“免提”键通话，按“开锁”键打开单元门锁。
2、呼叫住户：摘机，输入户号编码等待接通通话，如呼叫3幢甲单元901室，则按03（代表栋号）01（代表甲单元）0901（代表户号）即可。
3、监视单元门口图像：按“监视”键，输入单元编码即可，如需监视3号楼甲单元，则按030100即可。
4、重拨：按“重拨”键即可呼叫最近一次所拨户号。
5、校时：对显示时间进行调整。
按“校时”键，则显示屏显示：“请输入时间：”，此时光标的提示，按数字键输入正确的年、月、日时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。
（注：时钟为24小时制）（二）安居宝数字社区系统操作说明软件启动操作步骤如下：步骤一：双击图标启动数字社区服务器系统（数据处理服务器），分别点击【co m se rve r】和【d ig i t a l】按钮，启动程序进程。
因要启动数据库的进程，启动服务器时请稍等几分钟。
步骤二：双击图标启动数字社区系统。
一、系统备份系统提供了数据随时备份的功能，以方便数据复查。
如果需要备份，点击备份按钮就可成功备份，用户亦可自己设定备份路径。
二、系统恢复系统提供了数据系统恢复的功能，以防止数据不慎丢失。
点击恢复按钮，就可恢复系统(三)门禁初始化注册门禁卡：1、主机初始化：【门禁初始化】→选中需初始化的楼栋→进入主机信息页面→输入主机的相关信息→【初始化】→【确认】保存或【关闭】退出每户卡数以单户住户所需最大卡数为设置基础；机器密码信息暂时空缺，为以后系统扩展提供空间。
注：如在此没有进行初始化，后面的门禁卡将不点击楼栋名称图13门禁初始化页面2、门禁卡注册：图14门禁卡注册【选择房号】→门禁卡页面→【增加】→输入各项资料及点击照片下的 键，将已保存的照片上传到页面中(如没照片可不上传)→【注册】或【批量注册】→【确认】保存或【关闭】直接退出页面，其余增加、修改或删除操作方法与上相同。

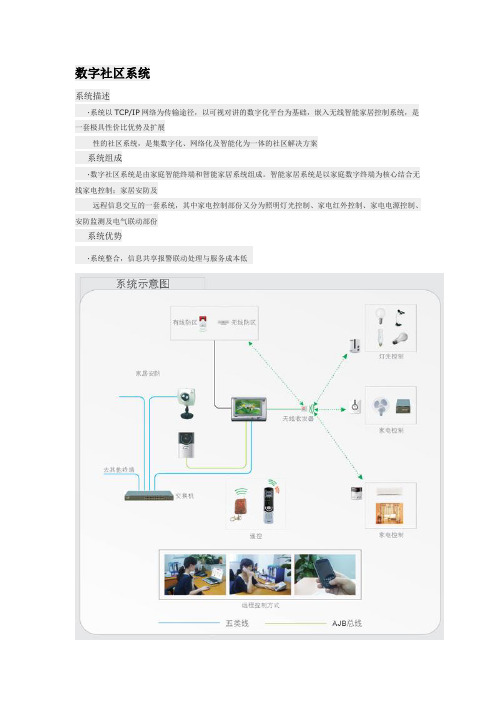

数字社区系统系统描述·系统以TCP/IP网络为传输途径，以可视对讲的数字化平台为基础，嵌入无线智能家居控制系统，是一套极具性价比优势及扩展性的社区系统，是集数字化、网络化及智能化为一体的社区解决方案系统组成·数字社区系统是由家庭智能终端和智能家居系统组成。
智能家居系统是以家庭数字终端为核心结合无线家电控制；家居安防及远程信息交互的一套系统，其中家电控制部份又分为照明灯光控制、家电红外控制、家电电源控制、安防监测及电气联动部份系统优势·系统整合，信息共享报警联动处理与服务成本低210JB网络别墅主机型号：AJB-ZJ10BCIP Z10B网络型别墅主机AJB-ZJ10BC(AM)IP Z10B网络型别墅主机AJB-ZJ10BC(AE)IP Z10B网络型别墅主机主要特性：• 别墅型门口机，单键呼叫分机、管理机；• 简易的结构造型，底面壳，嵌入式安装；• 自带门禁一体化；• 可使用于总线型和网络型IP型通讯；• 具有防水功能；• 镜面式面板设计，豪气大方技术参数：CPU：ARM-DM320(主频２００MHz)摄像头：1/3″ CCD镜头安装方式：嵌入式外形尺寸：120×215×52mm（宽×高×厚）安装尺寸：111×208×40mm（宽×高×厚）AJB-ZD10A台式终端（室内分机）产品特性：• 外置天线，与子机无缝连接；• 内置可调摄像头（可外接），实现双向可视对讲；• 人机交互，全中文菜单操作，图文并冒；• 集成电话拨号对讲功能；• 集安防可视对讲与智能家居控制于一体；• 业主与管理中心信息交互，实现图、文信息；• 远程数字网络监控，24小时家境就在你的身边；• 娱乐（MP3、MP4、电子相框功能）技术参数：CPU：ARM-DM365（主频300MHz）显示屏：7寸TFT数字宽屏，800×480分辨率高容量事件存储：2GB（可扩展16GB）外形尺寸：300×190×120mmD10E终端型号：AJB-ZD10E1 D10E终端AJB-ZD10EC1 D10E终端AJB-ZD10E2 D10E终端AJB-ZD10EC2 D10E终端机型字母说明：1—白色2 —黑色C —带镜头产品特性：• 人机交互：导航键操作设计，触摸屏中文图标菜单操作，• 双重保障，简易明了；• 光感镜面设计，工艺和谐，风格简洁大方；• 嵌入式喇叭网纹，彰显艺术气质；• 内陷式，一体化成型LOGO，彰显品牌效应；• 弧线外型设计，触感圆润；• 娱乐功能：MP3、MP4、电子相框；• 集安防可视对讲与智能家居控制于一体，功能强大；• 业主与物业信息交互：图、文信息的交互；• 远程网络监控，家就在你身边；• 访客与业主信息交互：图片（呼叫自拍），留言技术参数：CPU：ARM365（主频300MHz）高容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT，800×480分辨率图像显示宽比：16：9外形尺寸：272×167×26mm(宽×高×厚)05B数字终端型号：AJB-6070C33产品特性：• 7寸彩色液晶触摸屏；• 家电控制（用户终端、遥控、远程网络/电话）；• 家电控制与用户终端采用智能型无线遥控；• 图片、文字信息的交互；• 智能家居安防、可视对讲功能；• 数字网络远程监控；• 自动/手动拍照功能；• 远程家居布/撤防，无线接收功能；• 访客留言/留影、进出记录；• 家庭留言；• 云台控制技术参数：CPU：ARM270（主频100MHz）大容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT数字屏外形尺寸：226×153×32mm(宽×高×厚)晶彩系列数字终端型号：AJB-ZD08D D08D终端机产品特性：• 7寸真彩TFT液晶显示屏加上拉丝铝面板，• LING PIPE 式灯光设计；• 家电控制（用户终端、遥控、远程网络/电话）；• 家电控制与用户终端采用智能型无线遥控；• 图片、文字信息的交互；• 智能家居安防、可视对讲功能；• 数字网络远程监控；• 自动/手动拍照功能；• 远程家居布/撤防，无线接收功能；• 访客留言/留影、进出记录；• 家庭留言；• 云台控制；• 具有防拆报警功能技术参数：CPU：ARM365（主频300MHz）大容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT数字屏，800×480分辨率外形尺寸：242×162×32mm(宽×高×厚)09系统系统功能特点·超简接线——入户、联网均采用标准五类双绞线，一线一头（水晶头）瞬间完成安装·超稳定——无干扰、无阻塞，长时间运行稳定可靠·超简操作——单键直按操作，无需记忆·超低成本——设备省、线材省、人工省、维护省，综合成本一降再降·超强兼容——单元门口设备及外网与传统系统完全兼容·超低功耗——系统设计简单，分机待机时电流仅为10mA，省电又环保系统功能说明·联网可视对讲·遥控开锁·监视功能·紧急求助报警功能·呼叫管理中心系统优势·系统综合造价低：由于系统分机采用了简单化设计、入户布线及外网均可采用网线布线，使得项目整体造价大大降低·布线简单：入户线采用UTP5网线布线，通过RJ45口与解码器及分机进行连接。
精品安居宝智能家居系统介绍精品安居宝智能家居 Page 1目录一、前言.................................................................................................... . (4)二、安居宝智能家居系统解决方案...................................................................................................... . (7)2.1系统设计构思：..................................................................................................... .. (8)2.2、系统功能总体结构图................................................................................................. (9)2.3选择安居宝智能家居系统的理由................................................................................................. .. (10)2.3.1 安居宝智能家居系统的几大优势：............................................................................................. (10)2.3.2安居宝智能家居系统与传统智能小区系统的对比.......................................... .. (11)2.3.3安居宝智能家居系统创造舒适、安全、信息化的生活享受 (13)2.4、系统功能说明................................................................................................. .................. .................. (16)2.4.1、网络可视对讲功能............................................................................................... (17)2.4.2、门禁控制功能（根据用户需要选配，需另加门禁控制模块） (24)2.4.3、家居安全防范功能............................................................................................... (25)2.4.4、家电智能自动控制功能................................................................................................ (28)安居宝智能家居Page 22.4.5、信息管理功能............................................................................................... (33)2.4.6网络远程控制............................................................................................... (35)2.5、系统设备介绍................................................................................................. . (37)2.5.1家庭网关AJB-6070C31........................................................................................... (37)（室内智能终端）........................................................................................ (37)安居宝智能家居Page 3一、前言随着国民经济和科学技术水平的提高，特别是计算机技术、通信技术、网络技术、控制技术、信息技术的迅猛发展与提高，促使了家庭生活的现代化，衣食住行的舒适化，居住环境的安全化。

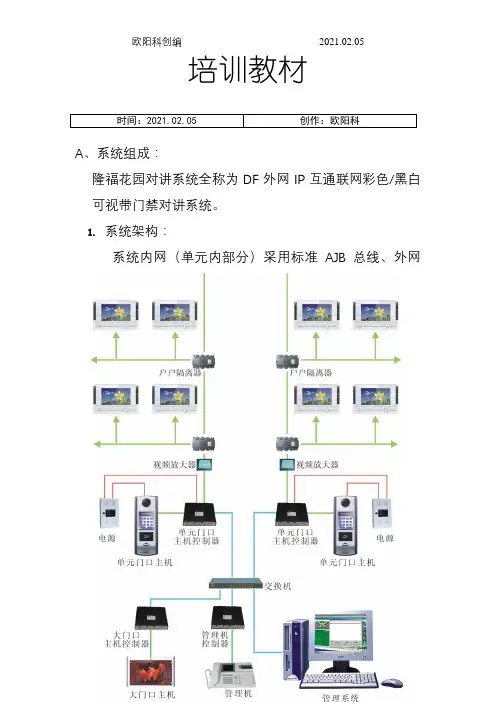

培训教材时间：2021.02.05 创作：欧阳科A、系统组成：隆福花园对讲系统全称为DF外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF20002VCN●管理机控制器：HYC●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HYB●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY●主机选择器：HYSL●层间户户隔离器：HY735●层间信号中继器：HY721●视频放大器：HY871G●室内可视分机：HY152BV2EI/1●UPS电源：DE98B及DE2000A●道闸开锁控制器：HY235N●IC卡读卡器：HY212●IC卡写卡控制器：HY258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—可视分机）➢地线、数据线、声音线、12V电源线、视频线。
●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。
●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
➢地线、数据线、声音1线、声音2线、视频线。
数字社区系统系统描述·系统以TCP/IP网络为传输途径，以可视对讲的数字化平台为基础，嵌入无线智能家居控制系统，是一套极具性价比优势及扩展性的社区系统，是集数字化、网络化及智能化为一体的社区解决方案系统组成·数字社区系统是由家庭智能终端和智能家居系统组成。
智能家居系统是以家庭数字终端为核心结合无线家电控制；家居安防及远程信息交互的一套系统，其中家电控制部份又分为照明灯光控制、家电红外控制、家电电源控制、安防监测及电气联动部份系统优势·系统整合，信息共享报警联动处理与服务成本低210JB网络别墅主机型号：AJB-ZJ10BCIP Z10B网络型别墅主机AJB-ZJ10BC(AM)IP Z10B网络型别墅主机AJB-ZJ10BC(AE)IP Z10B网络型别墅主机主要特性：• 别墅型门口机，单键呼叫分机、管理机；• 简易的结构造型，底面壳，嵌入式安装；• 自带门禁一体化；• 可使用于总线型和网络型IP型通讯；• 具有防水功能；• 镜面式面板设计，豪气大方技术参数：CPU：ARM-DM320(主频２００MHz)摄像头：1/3″ CCD镜头安装方式：嵌入式外形尺寸：120×215×52mm（宽×高×厚）安装尺寸：111×208×40mm（宽×高×厚）AJB-ZD10A台式终端（室内分机）产品特性：• 外置天线，与子机无缝连接；• 内置可调摄像头（可外接），实现双向可视对讲；• 人机交互，全中文菜单操作，图文并冒；• 集成电话拨号对讲功能；• 集安防可视对讲与智能家居控制于一体；• 业主与管理中心信息交互，实现图、文信息；• 远程数字网络监控，24小时家境就在你的身边；• 娱乐（MP3、MP4、电子相框功能）技术参数：CPU：ARM-DM365（主频300MHz）显示屏：7寸TFT数字宽屏，800×480分辨率高容量事件存储：2GB（可扩展16GB）外形尺寸：300×190×120mmD10E终端型号：AJB-ZD10E1 D10E终端AJB-ZD10EC1 D10E终端AJB-ZD10E2 D10E终端AJB-ZD10EC2 D10E终端机型字母说明：1—白色2 —黑色C —带镜头产品特性：• 人机交互：导航键操作设计，触摸屏中文图标菜单操作，• 双重保障，简易明了；• 光感镜面设计，工艺和谐，风格简洁大方；• 嵌入式喇叭网纹，彰显艺术气质；• 内陷式，一体化成型LOGO，彰显品牌效应；• 弧线外型设计，触感圆润；• 娱乐功能：MP3、MP4、电子相框；• 集安防可视对讲与智能家居控制于一体，功能强大；• 业主与物业信息交互：图、文信息的交互；• 远程网络监控，家就在你身边；• 访客与业主信息交互：图片（呼叫自拍），留言技术参数：CPU：ARM365（主频300MHz）高容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT，800×480分辨率图像显示宽比：16：9外形尺寸：272×167×26mm(宽×高×厚)05B数字终端型号：AJB-6070C33产品特性：• 7寸彩色液晶触摸屏；• 家电控制（用户终端、遥控、远程网络/电话）；• 家电控制与用户终端采用智能型无线遥控；• 图片、文字信息的交互；• 智能家居安防、可视对讲功能；• 数字网络远程监控；• 自动/手动拍照功能；• 远程家居布/撤防，无线接收功能；• 访客留言/留影、进出记录；• 家庭留言；• 云台控制技术参数：CPU：ARM270（主频100MHz）大容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT数字屏外形尺寸：226×153×32mm(宽×高×厚)晶彩系列数字终端型号：AJB-ZD08D D08D终端机产品特性：• 7寸真彩TFT液晶显示屏加上拉丝铝面板，• LING PIPE 式灯光设计；• 家电控制（用户终端、遥控、远程网络/电话）；• 家电控制与用户终端采用智能型无线遥控；• 图片、文字信息的交互；• 智能家居安防、可视对讲功能；• 数字网络远程监控；• 自动/手动拍照功能；• 远程家居布/撤防，无线接收功能；• 访客留言/留影、进出记录；• 家庭留言；• 云台控制；• 具有防拆报警功能技术参数：CPU：ARM365（主频300MHz）大容量事件存储：内存128MB，可扩展16GB显示屏：7寸TFT数字屏，800×480分辨率外形尺寸：242×162×32mm(宽×高×厚)09系统系统功能特点·超简接线——入户、联网均采用标准五类双绞线，一线一头（水晶头）瞬间完成安装·超稳定——无干扰、无阻塞，长时间运行稳定可靠·超简操作——单键直按操作，无需记忆·超低成本——设备省、线材省、人工省、维护省，综合成本一降再降·超强兼容——单元门口设备及外网与传统系统完全兼容·超低功耗——系统设计简单，分机待机时电流仅为10mA，省电又环保系统功能说明·联网可视对讲·遥控开锁·监视功能·紧急求助报警功能·呼叫管理中心系统优势·系统综合造价低：由于系统分机采用了简单化设计、入户布线及外网均可采用网线布线，使得项目整体造价大大降低·布线简单：入户线采用UTP5网线布线，通过RJ45口与解码器及分机进行连接。

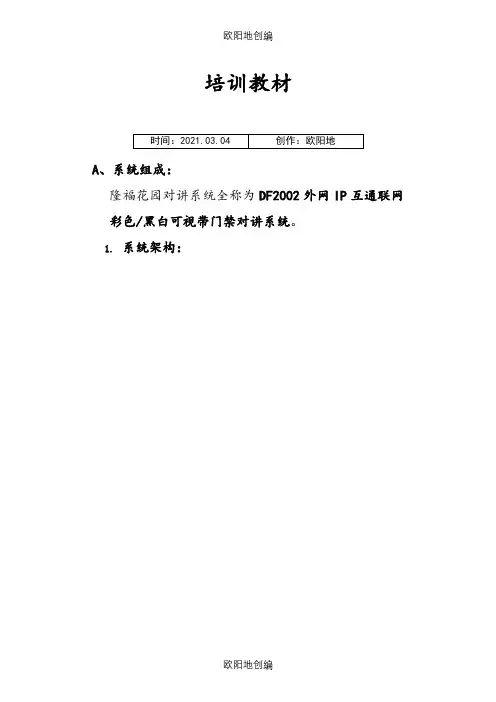

培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：中心管理机：DF2000-2VCN●管理机控制器：HY-2002C●小区大门口机（围墙机）：DF2000ATVC/1（AM）●围墙机控制器：HY-2002B●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY-2002●主机选择器：HY-SL●层间户户隔离器：HY-735●层间信号中继器：HY-721●视频放大器：HY-871G●室内可视分机：HY-152BV2EI/1●UPS电源：DE-98B及DE-2000A●道闸开锁控制器：HY-235N●IC卡读卡器：HY-212●IC卡写卡控制器：HY-258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—-可视分机）➢地线、数据线、声音线、12V电源线、视频线。
序号总线定义定义颜色静态电压静态电阻工作时电压说明1 地线黑色0V 0Ω0V 接黑色表笔2 数据线绿色≤0.1V ≤200Ω≥0.3V脉冲数字表用交流20V档3 声音线黄色≥4.5V ∞≥2.5V 数字表用直流20V档4 12V电源线红色≥12V ∞≥12V 数字表用直流20V档5 视频线0V ≤150Ω≤0.3V脉冲数字表用交流2V档●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。

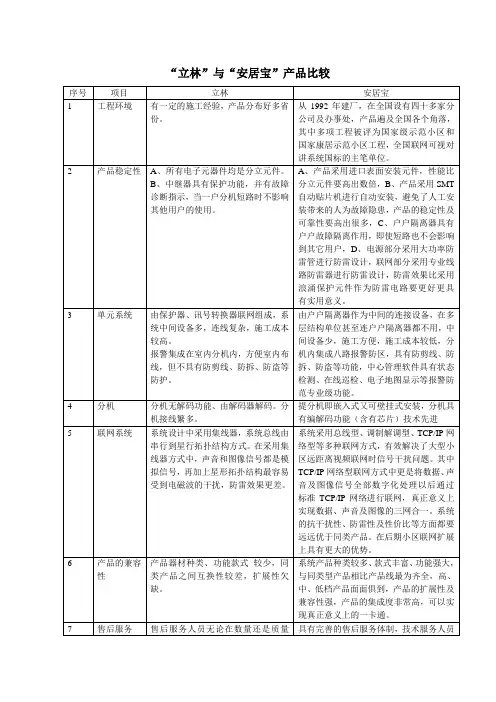

系统设计解决方案一、系统概述本系统采用网络型楼宇多通道可视对讲系统解决方案。
安居宝网络型楼宇多通道可视对讲系统是在安居宝DF2023智能社区系统的基础上将信息通信、计算机管理和自动控制等技术运用于住宅社区，通过标准的TCP/IP协议传输数据、声音及图像信号，打破传统模拟联网的技术瓶颈，实现智能社区联网的三线合一。
有效解决了大型社区的通道堵塞及传统智能社区的升级难问题。
可以说是传统智能社区的一次革命。
二、系统设计原则A、通过社区楼宇对讲联网系统，来访者进入社区后，需在住户单元门口机拔叫住户分机，由住户通过度机按动开锁键让来访者进入。
B、通过对讲联网系统，使住户与住户、住户与社区管理部门建立一条内部通讯的通道。
C、具有信息发布功能平台，提高社区住户的生活质量及物业管理水平。
D、考虑到在整个社区的建设过程中，也许是边建设边入住，房型结构也会有适当的调整，因此，访客系统网络应具有单体能独立运营、系统能通过模块叠加方式进行扩展，使系统具有非常强的适应能力。
E、系统的可靠性，可扩充性和系统可维护性是本系统能否真正实用的关键所在。
系统的可靠性涉及系统设备的可靠性，信号传输的可靠性，抗人为故障的能力。
系统可扩充性涉及系统能否逐步扩充用户数量，系统主机容量，传输距离，系统编码能力，内部通信的通话通道数量。
系统可维护性是指当系统出现故障时，在最短的时间内找出故障部位，并在不影响整个系统正常使用的情况下更换设备，尽也许不影响其他用户的使用。
并保证在发生设备故障、线路故障时不会影响整个系统的运营。
三、系统组成本系统重要由互通单元门口主机DF2023ATVC/9系列、彩色可视管理机DF2023-2VCN、7寸彩色室内分机HY-152BVCKEQ/1、HY-2023系列网络主机控制器、户户隔离器、电源等产品、10M/100M快速以太网互换机、计算机及软件组成。
其结构功能图如下图2-1：系统示意图2-1四、系统功能与特点本系统具有所有联网互通多通道可视对讲功能，强大的信息发布及家庭防盗功能平台。
前言智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业的发展主流。
近几年来，随着计算机的普及和信息产业的发展，人们对居住环境要求的不断提高，也将“智能化”引入了住宅小区和家庭建设中。
智能小区与智能住宅在20世纪80年代中期起源于美国，并在美国得到了迅猛的发展。
继美国之后，日本、欧洲、东南亚等国家和地区也得到了飞速发展。
在我国，智能小区与智能住宅是在近几年才发展起来的，并且发展速度很快。
智能小区和智能住宅是随着现代科学技术的迅猛发展，特别是计算机技术、通讯技术、网络技术、信息技术、自动化控制技术、办公自动化技术的普及和应用而发展起来的。
智能小区和智能住宅是将家庭中各种与信息相关的通讯设备、家用电器设备和家庭保安装置通过家庭总线技术连接到一个家庭智能化系统上进行集中的或异地的监视、控制和家庭事务性管理，并保持这些家庭设施与装置环境的和谐与协调。
建设智能小区与智能住宅的主要目的是提高人们的居住质量，给人们带来多元化信息和安全、舒适、健康、便利、节能、娱乐的生活环境。
本公司主要从事产品开发，工程安装多年，具有独立承担弱电系统工程（楼宇联网可视对讲系统、闭路电视监控系统、电子巡更管理系统、周界防越报警系统、住宅家庭安防系统、电梯三方对讲系统、一卡通门禁管理系统、紧急广播与背景音乐系统、车辆出入管理系统、电子公告牌系统等等）的能力，保证此项工程在技术上有相当的先进性，施工质量达到一流水平，实现为住户建成真正示范住宅区的最终目标。
目录第一章总述 (3)第二章楼宇可视对讲系统 (8)2.1 概述 (8)2.2 系统设计原则 (8)2.3 系统组成 (9)2.4 系统功能与特点 (11)2.5 系统配置原则 (14)2.6系统主要设备功能与技术指标 (16)2.7 系统布线及要求 (32)2.8 系统配置清单 (35)第三章施工组织、保证工期、安全、质量措施方案 (37)第四章项目进度计划 (39)第五章售后服务保证体系 (40)第六单安居宝公司简介、资质证明、工程实例 (41)香城花园三期楼宇可视对讲系统方案第一章总述1. 工程概述1.1项目名称苏州“香城花园”三期小区地处苏州相城区，总建筑面积约21万平方米；其中多层1148户，小高层为522户，别墅为48户，小区中心景观下面为地下汽车库；“香城花园”三期总户数为1718户，是大型的现代化的智能住宅小区。
培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：中心管理机：DF2000-2VCN管理机控制器：HY-2002C小区大门口机（围墙机）：DF2000ATVC/1（AM）围墙机控制器：HY-2002B单元门口主机：DF2000ATVC/1（AM）主机控制器：HY-2002主机选择器：HY-SL层间户户隔离器：HY-735层间信号中继器：HY-721视频放大器：HY-871G室内可视分机：HY-152BV2EI/1UPS电源：DE-98B及DE-2000A道闸开锁控制器：HY-235NIC卡读卡器：HY-212IC卡写卡控制器：HY-258管理软件：数字社区软件（只使用门禁/报警部分）网络设备属性设置软件：ipinstall3.系统主要实现功能：可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））家庭防盗（住户→管理机/电脑）监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）密码开锁功能（围墙机→公共密码、单元门口机→私人密码）门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：分机总线（从主机控制器—户户隔离器—-可视分机）序号总线定义定义颜色静态电压静态电阻工作时电压说明1地线黑色0V0Ω0V接黑色表笔2数据线绿色≤≤200Ω≥脉冲数字表用交流20V档3声音线黄色≥∞≥数字表用直流20V档412V电源线红色≥12V∞≥12V数字表用直流20V档5视频线0V≤150Ω≤脉冲数字表用交流2V档门口机总线（从门口机—主机控制器）序号总线定义定义颜色静态电压静态电阻工作时电压说明1地线黑色0V0Ω0V接黑色表笔2数据1线绿色≤≤150Ω≥脉冲数字表用交流20V档3声音线黄色≥∞≥数字表用直流20V档4数据2线红色≤≤120Ω≥脉冲数字表用交流20V档5视频线0V≤150Ω≤脉冲数字表用交流2V档联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
培训教材A、系统组成：隆福花园对讲系统全称为DF外网IP互通联网彩色/黑白可视带门禁对讲系统。
1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。
2.系统主要使用设备：●中心管理机：DF20002VCN●管理机控制器：HYC●小区大门口机（围墙机）：DF2000A TVC/1（AM）●围墙机控制器：HYB●单元门口主机：DF2000ATVC/1（AM）●主机控制器：HY●主机选择器：HYSL●层间户户隔离器：HY735●层间信号中继器：HY721●视频放大器：HY871G●室内可视分机：HY152BV2EI/1●UPS电源：DE98B及DE2000A●道闸开锁控制器：HY235N●IC卡读卡器：HY212●IC卡写卡控制器：HY258●管理软件：数字社区软件（只使用门禁/报警部分）●网络设备属性设置软件：ipinstall3.系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：●分机总线（从主机控制器—户户隔离器—可视分机）➢地线、数据线、声音线、12V电源线、视频线。
●门口机总线（从门口机—主机控制器）➢地线、数据1线、声音线、数据2线、视频线。
●联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）➢TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。
➢地线、数据线、声音1线、声音2线、视频线。
B、系统设备介绍：1)中心管理机：DF20002VCN➢主要作用：接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。
安居宝智能家居系统介绍安居宝智能家居Page 1目录一、前言 (4)二、安居宝智能家居系统解决方案 (7)2.1系统设计构思：..................................................................................................... .. (8)2.2、系统功能总体结构图 (9)2.3选择安居宝智能家居系统的理由 (10)2.3.1 安居宝智能家居系统的几大优势： (10)2.3.2安居宝智能家居系统与传统智能小区系统的对比.......................................... .. (11)2.3.3安居宝智能家居系统创造舒适、安全、信息化的生活享受 (13)2.4、系统功能说明................................................................................................................... .................. (16)2.4.1、网络可视对讲功能 (17)2.4.2、门禁控制功能（根据用户需要选配，需另加门禁控制模块） (24)2.4.3、家居安全防范功能 (25)2.4.4、家电智能自动控制功能 (28)安居宝智能家居Page 22.4.5、信息管理功能 (33)2.4.6网络远程控制 (35)2.5、系统设备介绍 (37)2.5.1家庭网关AJB-6070C31 (37)（室内智能终端） (37)安居宝智能家居Page 3一、前言随着国民经济和科学技术水平的提高，特别是计算机技术、通信技术、网络技术、控制技术、信息技术的迅猛发展与提高，促使了家庭生活的现代化，衣食住行的舒适化，居住环境的安全化。
人类技术发展的最终目的和方向是服务于生活所需，这些高科技已经影响到人们生活的方方面面，改变了人们生活习惯，提高了人们的生活质量，智能住宅也正是在这种形势下应运而生的。
安居宝智能小区系统培训手册(1)安居宝智能小区系统培训手册一、概述安居宝智能小区系统是一款基于物联网技术的智能化小区管理综合解决方案，旨在提高小区管理效率和精度，为业主提供更好的生活服务和安全保障。
二、系统组成1. 门禁管理系统：包括人脸识别门禁、车牌识别门禁、远程开锁、报警等功能，实现智能化出入管理和记录。
2. 保安管理系统：包括保安巡更、异常行为监控、安全防控等功能，实现智能化安全管理。
3. 物业管理系统：包括公告发布、物品放行、物业报修、访客授权等功能，实现智能化管理业务。
4. 社区服务系统：包括社区服务中心、社区活动预约、社区商家推荐、公共资源预约等功能，实现智能化服务管理。
三、使用方法1. 下载安装：在智能手机应用市场搜索“安居宝”应用，并进行下载安装。
2. 注册登录：使用手机号码注册账号，并输入小区名、房屋号等信息，完成认证并登录进入系统界面。
3. 功能使用：按需使用对应功能，进行操作和管理。
如管理物品放行，需输入访客姓名、访问时间、被访人姓名等信息，实现放行管理。
4. 系统调试：如遇到系统异常或无法正常使用的情况，可拨打客服热线进行咨询调试。
四、注意事项1. 保护账户安全：不要将账户密码透露给他人，防止账户被盗用。
2. 使用规范操作：严禁利用系统进行非法操作和违法行为，如发生后果自负。
3. 维护系统正常运行：如遇到系统异常或故障，应及时联系维修人员进行处理，确保系统正常运行。
五、结语安居宝智能小区系统是一款非常实用的小区管理解决方案，提高了小区管理的效率和精度，为住户提供了更好的生活服务和安全保障。
使用时需注意保护账户安全，规范操作，维护系统正常运行，确保系统的正常使用。
