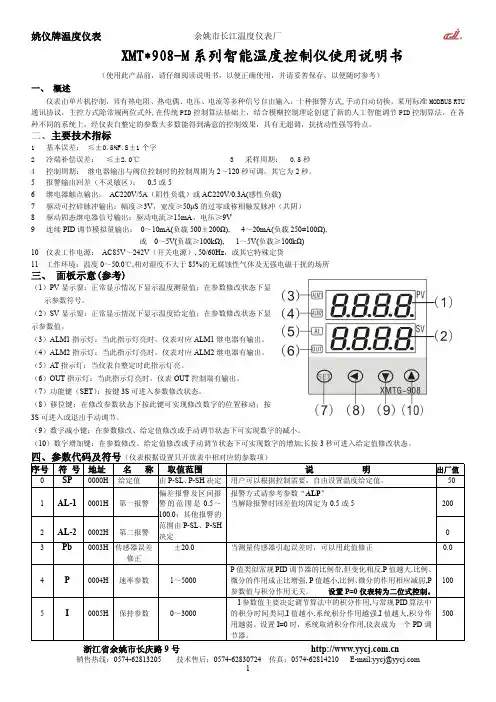

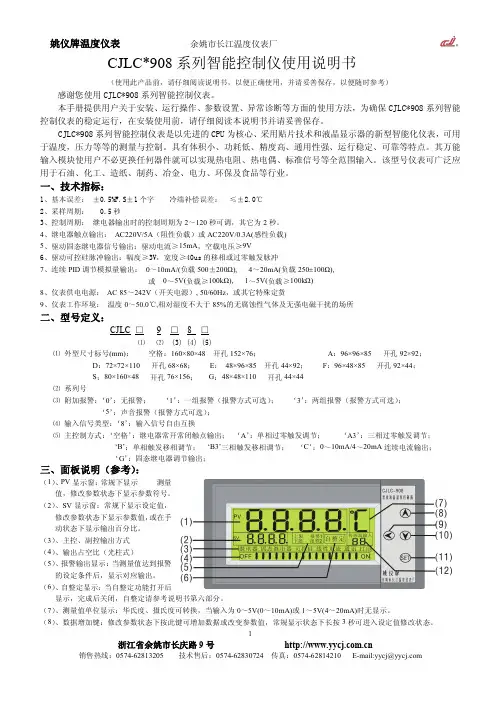

XMT*908-M 系列智能温度控制仪使用说明书(使用此产品前,请仔细阅读说明书,以便正确使用,并请妥善保存,以便随时参考)一、概述仪表由单片机控制,具有热电阻、热电偶、电压、电流等多种信号自由输入,十种报警方式,手动自动切换,采用标准MODBUS RTU 通讯协议,主控方式除常规两位式外,在传统PID 控制算法基础上,结合模糊控制理论创建了新的人工智能调节PID 控制算法,在各种不同的系统上,经仪表自整定的参数大多数能得到满意的控制效果,具有无超调,抗扰动性强等特点。
二、主要技术指标1基本误差:≤±0.5%F.S±1个字2冷端补偿误差:≤±2.0℃3采样周期:0.5秒4控制周期:继电器输出与阀位控制时的控制周期为2~120秒可调,其它为2秒。
5报警输出回差(不灵敏区):0.5或56继电器触点输出:AC220V/5A (阻性负载)或AC220V/0.3A(感性负载)7驱动可控硅脉冲输出:幅度≥3V ,宽度≥50μS 的过零或移相触发脉冲(共阴)8驱动固态继电器信号输出:驱动电流≥15mA ,电压≥9V 9连续PID 调节模拟量输出:0~10mA(负载500±200Ω),4~20mA(负载250±100Ω),或0~5V(负载≥100kΩ),1~5V(负载≥100kΩ)10仪表工作电源:AC85V ~242V (开关电源),50/60Hz ,或其它特殊定货11工作环境:温度0~50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所三、面板示意(参考)(1)PV 显示窗:正常显示情况下显示温度测量值;在参数修改状态下显示参数符号。
(2)SV 显示窗:正常显示情况下显示温度给定值;在参数修改状态下显示参数值。
(3)ALM1指示灯:当此指示灯亮时,仪表对应ALM1继电器有输出。
(4)ALM2指示灯:当此指示灯亮时,仪表对应ALM2继电器有输出。

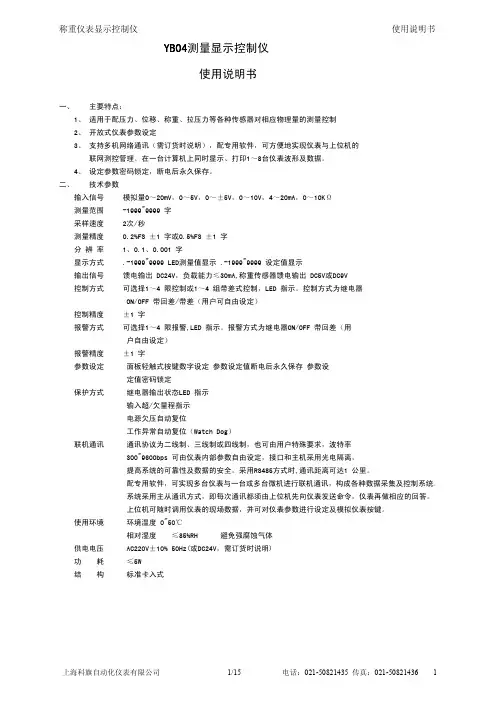

YB04测量显示控制仪使用说明书一、主要特点:1、适用于配压力、位移、称重、拉压力等各种传感器对相应物理量的测量控制2、开放式仪表参数设定3、支持多机网络通讯(需订货时说明),配专用软件,可方便地实现仪表与上位机的联网测控管理。
在一台计算机上同时显示、打印1~8台仪表波形及数据。
4、设定参数密码锁定,断电后永久保存。
二、技术参数输入信号模拟量0~20mV,0~5V,0~±5V,0~10V,4~20mA,0~10KΩ测量范围-1999~9999字采样速度2次/秒测量精度0.2%FS±1字或0.5%FS±1字分辨率1、0.1、0.001字显示方式.-1999~9999LED测量值显示.-1999~9999设定值显示输出信号馈电输出DC24V,负载能力≤30mA,称重传感器馈电输出DC5V或DC9V控制方式可选择1~4限控制或1~4组带差式控制,LED指示。
控制方式为继电器ON/OFF带回差/带差(用户可自由设定)控制精度±1字报警方式可选择1~4限报警,LED指示。
报警方式为继电器ON/OFF带回差(用户自由设定)报警精度±1字参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式继电器输出状态LED指示输入超/欠量程指示电源欠压自动复位工作异常自动复位(Watch Dog)联机通讯通讯协议为二线制、三线制或四线制,也可由用户特殊要求,波特率300~9600bps可由仪表内部参数自由设定,接口和主机采用光电隔离,提高系统的可靠性及数据的安全。
采用RS485方式时,通讯距离可达1公里。
配专用软件,可实现多台仪表与一台或多台微机进行联机通讯,构成各种数据采集及控制系统。
系统采用主从通讯方式,即每次通讯都须由上位机先向仪表发送命令,仪表再做相应的回答。
上位机可随时调用仪表的现场数据,并可对仪表参数进行设定及模拟仪表按键。
使用环境环境温度0~50℃相对湿度≤85%RH避免强腐蚀气体供电电压AC220V±10%50Hz(或DC24V,需订货时说明)功耗≤5W结构标准卡入式三、仪表面板定义:(一)160*80仪表面板定义:(二)96*48仪表面板定义:包括单排四位LED显示测量(PV)和设定值(SV)四、操作方式1.正确的接线仪表卡入表盘后,请参照仪表随机接线图接妥输入、输出信号线及电源线,并请确认无误。
太阳能控制仪表功能及使用说明太阳能热水器控制仪表功能及使用说明特色:◇采用广域亮彩显示屏,绚丽多彩◇运用纯屏按键,操作便捷◇三种人性化模式(智能/定时/温控),设置更方便◇超薄外型设计,时尚高贵◇环行水位显示方式,水位显示更直观一、主要技术指标1、使用电源:220VAC 功耗:≤5W2、测温精度:±2℃3、测温范围:0-99℃4、控温精度:±2℃5、水位分档:五档环形显示6、可控水泵或电热带功率:≤500 W7、可控电加热功率:≤1500 W 可选3000 W8、漏电动作电流:≤10mA/0.1s9、电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0.02MPa~0.8 MPa,适用于直供水无压阀工作压力:0.0MPa,使用于水箱供水或低水压供水二、主要功能1、北京时间:实时显示北京时间2、水位预置:可预置加水水位50、80、100%3、水温预置:可预置加热温度范围:30℃~80℃,定时加热若不需要启动电加热,可预置为00℃4、水温指示:显示太阳能热水器内部实际水温5、水位指示:显示太阳能热水器内部所存水量6、缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7、缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8、手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。
启动加热时水位若低于50%,则先启动上水再加热。
正在加热时水位低于50%自动关闭加热,保护电加热管。
启动手动上水时,若实际水位大于等于预置水位时、测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不要超过60℃。
9、自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。
这里只选择常用的参数设定,其它符号的含义和设定请参照仪表操作手册!符 号名 称设定范围说 明出厂预定值设定参数CLK =00无禁锁(设定参数可修改)禁 锁CLK ≠00,132禁锁 (设定参数不可修改)CLK=132进入二级参数设定显示第一报警的报警设定值其它功能请参照(AL1.AL2 的说明), 订货时提显示第二报警的报警设定值其它功能请参照(AL1.AL2的说明), 订货时提AH1第一报警回差0~9999显示第一报警的回差值02或20AH2第二报警回差0~9999显示第二报警的回差值02或20三、仪表二级参数设定 (参见手册P.35)警告! 非工程设计人员不得进入修改二级参数。
否则,将造成仪表控制错误!参 数名 称设定范围(字)说 明出厂预定值SL0输入分度号0~20设定输入分度号类型(参见手册P.38注6)12SL1=0无小数点SL1=1小数点在十位(显示XXX.X )…OUL 变送输出量程下限全量程设定变送输出量程下限0OUH 变送输出量程上限全量程设定变送输出量程上限1000…SLL测量量程下限全量程设定输入信号的测量下限量程0SLH测量量程上限全量程设定输入信号的测量上限量程1000四、主要技术参数输入信号模拟量 万能输入(参见第六项或手册P.38注6)测量范围 -1999 ~ 9999 字测量精度0.2%FS ±1字或0.5 %FS ±1 字输出信号开关量输出:继电器控制输出──继电器ON(默认)或OFF,带回差。
触点容量:AC220V/3A 馈 电 输 出:DC24V ,负载能力≤30 mA模拟量输出: DC 4~20mA(负载能力≤500Ω)控制报警可选择1~2限报警,LED指示。
报警方式为继电器ON(默认)或OFF,带回差(用户可自由设定)供电电压常规型 ·AC220V +10-15%(50Hz±2Hz),特殊型 ·DC24V±2V1SL1小 数 点0SWP 系列智能数显控制仪表的快速操作与设定仪表二级参数(部分)列示如下:★设定参数改变后,一定按SET 键确认方可。
XMT* 808系列 智能温度控制仪表 使用说明书(万能输入)万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1:仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志,分别表示“危险”、“注意”。
宇电温控仪表参数设置说明书一、简介宇电温控仪表是一种用于测量和调节温度的设备。
本文将详细介绍宇电温控仪表的参数设置和使用方法。
二、参数设置1. 温度范围设置宇电温控仪表可以根据实际需要设置温度范围。
首先,进入菜单界面,选择“温度设置”选项。
然后,根据实际需要输入最低温度和最高温度。
确保温度范围设置正确,以满足实际需求。
2. 温度单位设置宇电温控仪表支持多种温度单位,如摄氏度(℃)和华氏度(℉)。
用户可以根据需要选择合适的温度单位。
在菜单界面中,找到“温度单位设置”选项,并选择所需的单位。
3. 温度精度设置宇电温控仪表具有高精度的温度测量能力。
用户可以根据实际需要设置温度精度。
在菜单界面中,找到“温度精度设置”选项,并选择所需的精度级别。
4. 报警设置宇电温控仪表可以设置温度超过或低于设定范围时的报警功能。
用户可以根据需要设置报警温度和报警方式。
在菜单界面中,找到“报警设置”选项,并进行相应的设置。
5. 控制方式设置宇电温控仪表支持多种控制方式,如PID控制、模糊控制等。
用户可以根据需要选择合适的控制方式。
在菜单界面中,找到“控制方式设置”选项,并选择所需的控制方式。
三、使用方法1. 安装温度传感器在使用宇电温控仪表之前,首先需要安装温度传感器。
将温度传感器正确连接到温度控制仪表上,并确保连接牢固。
2. 开机操作将宇电温控仪表接通电源,并按下电源按钮开机。
等待仪表启动完成后,进入菜单界面。
3. 参数设置根据实际需求,进入菜单界面进行参数设置。
依次设置温度范围、温度单位、温度精度、报警设置和控制方式。
确保所有参数设置正确无误。
4. 温度测量宇电温控仪表具有准确的温度测量功能。
在仪表正常工作时,可以通过显示屏上的温度数值来实时监测当前温度。
5. 温度调节根据实际需求,通过调节控制器上的按钮或旋钮,可以实现温度的精确调节。
根据温度变化情况,适时调整控制器的设置,以达到所需的温度。
6. 报警处理当温度超过或低于设定范围时,宇电温控仪表会触发报警功能。
控制仪表使用说明仪表中主要参数介绍:HIAL:该参数是上限报警设定值,在一般的仪表控制中不用修改,为9999,在双温控制的控制箱中在夹套温度中可以用它来控制,比如您想夹套的温度不超过300度,你可以将该参数设定成300。
LOAL:该参数设定下限报警,比如在水浴加热中,温度低于某一个数,电磁阀开启,通热水。
一般为-1999。
dHAL :正偏差报警,和上限报警的作用一样,只是这是一个相对量,比如,您要设定温度为200度,要202度报警,您就可以设定其值为2,而上限报警就必须设定成202(上限报警和上偏差报警设定一个就可以了)。
dLAL:与上偏差报警类似只是这个是相对偏下,一般为9999dF :回差一般在0~1之间,一般设定为0.5。
若温度波动太到可以适当的将该参数加大,但太大就不精确了!CRTL:在正常使用下是3,只有在重新整定时才是1。
M5、P、T:这三个参数是经过智能整定的,一般能满足要求,不要随便改Ctl :采样周期也是一个很重要的参数,一般设定为1~4,常用的是2。
Sn :这个参数表明使用传感器的规格,比如Pt100电阻,它的设定值就是21,压力是33,不能随便变动。
E热电耦是4Dip:小数点的位数,可以根据用户的要求设定,一般情况是1。
DiL、DIH :在仪表做压力表是来设定其量程的,比如要用0~10Mpa的压力传感器,您在设定的时候应DIL为0,DIH,在100左右调整使能对应起来(参照压力表调试说明)。
Sc :修正值,他主要是用来调整仪表的显示参数,比如如果您有更精密的仪器测的温度是50.1度而仪表显示的是50度,这样你就可以将sc在原来的值的基础上加0.1。
Op1 :出厂时已调整好,请不要乱改!!LOC :设定值如果是808,则所有的参数,在现场都可以看到,如果不是则只能看到EP1~EP8所设定的参数。
如果是501型仪表必须输入808密码才能看到和修改其他参数。
OpL 、opH、LP、CF、ADDR、baud、run等都不需要改动,如有需要请咨询相关人员或与我们联系。
仪表间最小间距W 38 34 38 38 15 32 15H 34 38 38 15 38 32 15仪表背面图(1)在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔,将仪表嵌入到开好的安装孔中,然后在仪表两侧安装固定支架,拧紧螺丝使仪表固定在盘面上,再剥掉显示屏上的保护膜即可。
(如果在同一表盘上安装多台仪表,应参考上图中推荐的仪表间最小间距,以保证必要的散热及装卸空间)(2)从外壳中取出表芯的方法将仪表本体一侧的锁扣向外侧拨开,然后将仪表另一侧的面板与本体之间的卡扣向里顶下,抓住仪表的前面板向外拔,即可使表芯与表壳分离(见右图)。
在回装时,将表芯插入表壳后一定要推紧,并将锁扣锁紧,以保证安装可靠。
(3)安装说明★ 电缆的选择、仪表的安装和电连接必须符合VD0100“1000V以下电路安装的有关规定”或本地的有关规定★ 电连接必须由专业人员进行★ 负载电路应使用保险丝,以保护继电器触点在短路或电流超过继电器最大容量时自动切断电路★ 输入、输出和电源应单独布线,同时相互之间避免平行★ 在仪表的电源端子上不要连接任何其它负载★ 传感器和通讯线应使用屏蔽绞线(4)仪表标准配线说明★ 直流信号输入(过程输入)1、为了减小电气干扰,低压直流信号和传感器输入的连接线应远离强电走线。
如果做不到应采用屏蔽导线,并在一点接地2、在传感器与端子之间接入的任何装置,都有可能由于电阻或漏流而影响测量精度★ 热电偶或高温计输入应采用与热电偶对应的补偿导线作为延长线,应有屏蔽层★ RTD(铂电阻)输入三根导线的电阻值必须相等,每根导线的电阻不能超过15Ω面板卡扣锁扣三、仪表的显示面板和功能键显示测量值;在参数设定状态下, 显示参数符号显示输入分度号、报警值等,可根据要求自行选择显示;在参数设定状态下,显示设定参数值输出指示灯 运行指示灯第一报警指示灯 第二报警指示灯确认键:数字和参数修改后的确认翻页键:参数设置下翻键退出设置键:长按5秒可返回测量画面移位键:按一次数据向左移动一位复位键:长按5秒仪表复位减少键:用于减少数值增加键:用于增加数值PV显示窗SV显示窗确认键移位键减少键增加键报警指示灯OUT RUN AL1AL2显示窗PV显示窗SV显示窗指示灯OUT RUN AL1AL2按键四、选型表五、接线规格尺寸为A、B、C、D、E型接线图注:横竖式仪表后盖接线端子方向不一样,见示意图1图1123456789101112123456789101112A、DB、E二线制变送器接线方法PVIN{OUT {4PmA 5234343123123TCV mARTDYTZ 676767123456789101112Power/D Power/A +-{8910AL1AL2报 警8910AL135配电输出}L N1112RS485+-mAV+-+-+-p+-1112+-{配OHR-A100输出类型(负载电阻RL)无输出4~20mA(RL≤500Ω)1~5V(RL≥250KΩ)0~10mA(RL≤1KΩ)0~5V(RL≥250KΩ)0~20mA(RL≤500Ω)0~10V(RL≥4KΩ)RS485通讯接口(Modbus RTU)代码 X 0 1 2 3 4 5 D1电压范围AC/DC 100~240V(50/60Hz)DC 12~36V代码 A D 分度号(测量范围)热电偶B(400~1800℃)热电偶S(0~1600℃)热电偶K(0~1300℃)热电偶E(0~1000℃)热电偶T(-199.9~400.0℃)热电偶J(0~1200℃)热电偶R(0~1600℃)热电偶N(0~1300℃)F2(700~2000℃)热电偶Wre3-25(0~2300℃)热电偶Wre5-26(0~2300℃)热电阻Cu50(-50.0~150.0℃)热电阻Cu53(-50.0~150.0℃)宽*高*深160*80*110mm(横式)80*160*110mm(竖式)96*96*110mm(方式)96*48*110mm(横式)48*96*110mm(竖式)72*72*110mm(方式)48*48*110mm(方式)代码 A B C D E F H分度号(测量范围)热电阻Cu100(-50.0~150.0℃)热电阻Pt100(-199.9~650.0℃)热电阻BA1(-199.9~600.0℃)热电阻BA2(-199.9~600.0℃)线性电阻0~500Ω(-1999~9999)远传电阻0~350Ω (-1999~9999)远传电阻30~350Ω (-1999~9999)0~20mV (-1999~9999)0~40mV (-1999~9999)0~100mV (-1999~9999)内部保留内部保留0~20mA (-1999~9999)分度号(测量范围)0~10mA (-1999~9999)4~20mA (-1999~9999)0~5V (-1999~9999)1~5V (-1999~9999)内部保留0~10V (-1999~9999)0~10mA开方 (-1999~9999)4~20mA开方 (-1999~9999)0~5V开方 (-1999~9999)1~5V开方 (-1999~9999)全切换代号 13 14 15 16 17 18 19 20 21 22 23 24 25代号 00 01 02 03 04 05 06 07 08 09 10 11 12代号 26 27 28 29 30 31 32 33 34 35 55代码 X 12报警限数无输出1限报警2限报警简易型单回路数字显示控制仪,1℃分辨率OHR-A104简易型单回路数字显示控制仪备注:1、一路继电器(带有常开常闭触点) 触点容量:AC220V/3A、DC30V/5A (阻性负载) 二路继电器(仅一组常开触点) 触点容量:AC220V/3A、DC30V/5A (阻性负载)2、规格尺寸为H的仪表,继电器触点容量:AC125V/0.5A、DC24V/0.5A(阻性负载)代码 X P配电输出(输出电压)无输出配电输出如“P(24)”表示配电输出24V6.1 一级参数设置在工作状态下,按压 键PV显示LOC,SV显示参数字符:按增加、减少键来进行设置。
个人资料整理,仅供个人学习使用

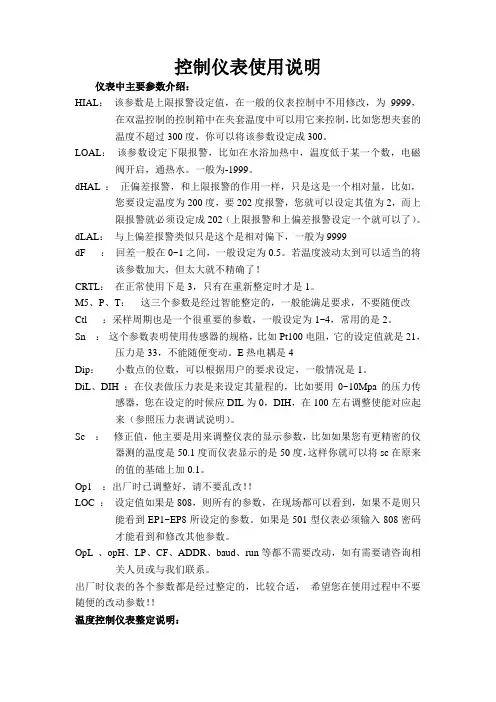

控制仪表使用说明
仪表中主要参数介绍:
HIAL:该参数是上限报警设定值,在一般的仪表控制中不用修改,为9999,在双温控制的控制箱中在夹套温度中可以用它来控制,比如您想夹套的
温度不超过300度,你可以将该参数设定成300。
LOAL:该参数设定下限报警,比如在水浴加热中,温度低于某一个数,电磁阀开启,通热水。
一般为-1999。
dHAL :正偏差报警,和上限报警的作用一样,只是这是一个相对量,比如,您要设定温度为200度,要202度报警,您就可以设定其值为2,而上
限报警就必须设定成202(上限报警和上偏差报警设定一个就可以了)。
dLAL:与上偏差报警类似只是这个是相对偏下,一般为9999
dF :回差一般在0~1之间,一般设定为0.5。
若温度波动太到可以适当的将该参数加大,但太大就不精确了!
CRTL:在正常使用下是3,只有在重新整定时才是1。
M5、P、T:这三个参数是经过智能整定的,一般能满足要求,不要随便改Ctl :采样周期也是一个很重要的参数,一般设定为1~4,常用的是2。
Sn :这个参数表明使用传感器的规格,比如Pt100电阻,它的设定值就是21,压力是33,不能随便变动。
E热电耦是4
Dip:小数点的位数,可以根据用户的要求设定,一般情况是1。
DiL、DIH :在仪表做压力表是来设定其量程的,比如要用0~10Mpa的压力传感器,您在设定的时候应DIL为0,DIH,在100左右调整使能对应起
来(参照压力表调试说明)。
Sc :修正值,他主要是用来调整仪表的显示参数,比如如果您有更精密的仪器测的温度是50.1度而仪表显示的是50度,这样你就可以将sc在原来
的值的基础上加0.1。
Op1 :出厂时已调整好,请不要乱改!!
LOC :设定值如果是808,则所有的参数,在现场都可以看到,如果不是则只能看到EP1~EP8所设定的参数。
如果是501型仪表必须输入808密码
才能看到和修改其他参数。
OpL 、opH、LP、CF、ADDR、baud、run等都不需要改动,如有需要请咨询相关人员或与我们联系。
出厂时仪表的各个参数都是经过整定的,比较合适,希望您在使用过程中不要随便的改动参数!!
温度控制仪表整定说明:
1 / 2。
