开关电源测试步骤

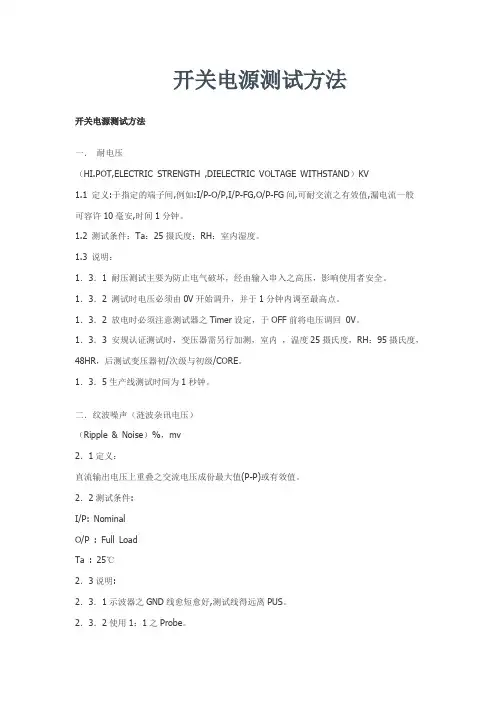

开关电源测试方法开关电源测试方法一．耐电压（HI.POT,ELECTRIC STRENGTH ,DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义:于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟。

1.2 测试条件：Ta：25摄氏度；RH：室内湿度。

1.3 说明：1．3．1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全。

1．3．2 测试时电压必须由0V开始调升，并于1分钟内调至最高点。

1．3．2 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V。

1．3．3 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE。

1．3．5生产线测试时间为1秒钟。

二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2．1定义：直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。

2．2测试条件:I/P: NominalO/P : Full LoadTa : 25℃2．3说明:2．3．1示波器之GND线愈短愈好,测试线得远离PUS。

2．3．2使用1：1之Probe。

2．3．3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将B W设为最大。

2．3．4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点。

2．3．5测试纹波噪声以不超过原规格值+1%Vo。

三．漏电流（洩漏电流）（Leakage Current）mA3．1定义：输入一机壳间流通之电流（机壳必须为接大地时）。

3．2测试条件：I/P：Vin max.×1.06(TUV)/60HzVin max.(UL1012)/60HzO/P: No Load/Full LoadTa: 25 ℃3．3说明：3．3．1 L，N均需测。

开关电源的测试步骤开关电源的测试步骤?一、功能(Functions)测试：输出电压调整(Hold-onVoltageAdjust)电源调整率(LineRegulation)负载调整率(LoadRegulation)综合调整率(ConmineRegulation)输出涟波及杂讯( OutputRipple&Noise,RARD)输入功率及效率(InputPower,Efficiency)动态负载或暂态负载(DynamicorTransientResponse)电源良好/失效(PowerGood/Fail)时间起动(Set-Up)及保持(Hold-Up)时间常规功能(Functions)测试A.?输出电压调整：?当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。

此步骤完成后才能确保后续的规格能够符合。

?通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。

?B.?电源调整率：?电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。

此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。

在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。

?为精确测量电源调整率，需要下列之设备：·能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUIPCR系列电源能提供0--300VAC5-1000Hz?的稳定交流电源，0---400VDC的直流电源）。

一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量VAWPF。

?·一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。

开关电源纹波测试标准一、引言。

开关电源是现代电子设备中常用的一种电源类型，其输出电压的稳定性和纹波水平对设备的正常运行和电磁兼容性具有重要影响。

因此，对开关电源的纹波进行准确、可靠的测试是非常必要的。

本文将介绍开关电源纹波测试的标准方法及相关注意事项。

二、测试仪器。

1. 示波器，用于观测开关电源输出的电压波形，通常需要具备较高的带宽和采样率，以确保准确捕捉纹波信号。

2. 电压源，用于提供稳定的电源给开关电源，确保测试的准确性和可靠性。

3. 负载，用于模拟实际工作状态下的电流负载，通常需要具备一定的调节范围和稳定性。

三、测试方法。

1. 准备工作。

在进行纹波测试之前，需要先对测试仪器进行校准，确保其准确度和稳定性。

同时，需要将开关电源连接至电压源和负载，并调节至工作状态。

2. 测试步骤。

a. 设置示波器参数，将示波器的触发方式设置为外部触发，触发电平设置为开关电源的输出电压，以确保波形的稳定和准确。

b. 观测波形，将示波器的通道1连接至开关电源的输出端，观测电压波形，并记录纹波水平。

c. 测量纹波水平，通过示波器测量功能，得到纹波的峰峰值或有效值，并记录下来。

四、测试标准。

1. 纹波水平，根据开关电源的不同应用场景和标准要求，纹波水平通常需要满足一定的限制要求，如IEC 61000-3-2对家用电器的纹波要求等。

2. 测试环境，在进行纹波测试时，需要确保测试环境的稳定性和准确性，尽量减小外部干扰对测试结果的影响。

3. 测试频率，纹波测试通常需要在一定的频率范围内进行，以确保开关电源在不同工作条件下的纹波性能。

五、注意事项。

1. 测试人员需要具备一定的电子电路知识和测试经验，以确保测试的准确性和可靠性。

2. 在进行纹波测试时，需要注意安全问题，避免电压和电流对人身的伤害。

3. 测试过程中需要注意观察示波器的波形稳定性和准确度，确保测试结果的可靠性。

六、总结。

开关电源纹波测试是确保电子设备正常运行和电磁兼容性的重要手段，通过准确的测试方法和标准要求，可以有效评估开关电源的纹波性能，为产品的设计和生产提供参考依据。

开关电源芯片通用测试要求和步骤By Antony Chen开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。

测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。

一、理论上的DCDC测试指标清单1.描述输入电压影响输出电压的几个指标形式（line）1.1绝对稳压系数：K=△Uo/△Ui1.2相对稳压系数：S=△Uo/Uo / △Ui/Ui1.3电网调整率（也称线性调整率）：它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

line reg=△Uo/Uo*100%@ -10%<Ui<+10%1.4电压稳定度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值)，称为稳压器的电压稳定度。

STB=△Uo/Uo*100%@ 0<I load<max2.负载对输出电压影响的几种指标形式（load）2.1负载调整率(也称电流调整率)在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2.2输出电阻(也称等效内阻或内阻)在额定电网电压下，由于负载电流变化△IL 引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|Ω3.纹波电压的几个指标形式（ripple）3.1最大纹波电压在额定输出电压和负载电流下，输出电压的纹波(包括噪声)的绝对值的大小，通常以峰峰值或有效值表示。

V ripple=V MAX-V MIN3.2纹波系数Y(%)在额定负载电流下，输出纹波电压的有效值Urms 与输出直流电压Uo 之比，即Y=Umrs/Uo x100%3.3纹波电压抑制比（PSRR：Power Supply Rejection Ratio）在规定的纹波频率(例如50HZ)下，输入电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

开关电源高压测试标准
一、测试标准的制定。

1. 根据国家相关标准和法规，制定开关电源高压测试标准，明确测试的标准和
要求。

2. 参考行业内先进的技术和经验，结合产品的特点和用途，制定适合的测试标准。

3. 确定测试的电压、持续时间、波形等参数，并明确测试结果的判定标准。

二、测试流程。

1. 准备工作，确认测试设备的正常运行状态，检查测试线路和接地情况，确保
测试环境的安全性。

2. 设置测试参数，根据测试标准设置测试设备的电压、频率、持续时间等参数。

3. 进行测试，将待测试的开关电源连接到测试设备，按照标准要求进行高压测试。

4. 测试结果判定，根据测试结果，判断产品是否合格，记录测试数据并进行归档。

三、注意事项。

1. 安全第一，在进行高压测试时，必须严格遵守安全操作规程，确保人员和设
备的安全。

2. 设备检查，定期对测试设备进行检测和校准，确保测试结果的准确性和可靠性。

3. 数据记录，对每次高压测试的数据进行记录和保存，以备日后查询和分析。

4. 异常处理，如果在测试过程中出现异常情况，应立即停止测试并进行故障排除。

通过严格执行开关电源高压测试标准，可以有效地提高产品的质量和安全性，保障用户的使用体验和安全。

同时，也可以提升企业的竞争力和市场信誉，促进行业的健康发展。

因此，各生产企业应高度重视开关电源高压测试工作，严格执行相关标准和要求，确保产品质量和用户安全。

开关电源电性能测试标准和方法开关电源是一种常用于电子设备中的电源供应器。

为了确保开关电源能够正常稳定地工作，并且符合安全要求，需要进行电性能测试。

下面将介绍开关电源电性能测试的标准和方法。

1.输出电压稳定性测试：输出电压稳定性是指开关电源在负载变化时的输出电压波动情况。

测试时需要将开关电源连接至标准负载，并进行负载变化测试。

测试时间通常为30分钟，记录每分钟的输出电压值。

测试结果应该符合下列标准要求：-输出电压小于等于额定值的2％；-输出电压波动小于等于额定值的1％。

2.输出电流稳定性测试：输出电流稳定性是指开关电源在负载变化时的输出电流波动情况。

测试方法与输出电压稳定性测试类似，将开关电源连接至标准负载，并进行负载变化测试。

测试时间通常为30分钟，记录每分钟的输出电流值。

测试结果应该符合下列标准要求：-输出电流小于等于额定值的2％；-输出电流波动小于等于额定值的1％。

3.输入电流波动测试：输入电流波动是指开关电源在输入电压变化时的电流波动情况。

测试时需要将开关电源连接至标准负载，并进行输入电压变化测试。

测试方法为在额定电压下，逐渐增加或减小输入电压，测试过程中记录每个输入电压下的输入电流值。

测试结果应该符合下列标准要求：-输入电流小于等于额定值的2％；-输入电流波动小于等于额定值的1％。

4.效率测试：效率是指输出功率与输入功率的比值。

测试时需要测量开关电源的输入功率和输出功率，计算出效率值。

测试条件包括额定负载、满载和轻载三种情况。

测试结果应该符合下列标准要求：-额定负载情况下，效率应大于等于额定值的80％；-满载情况下，效率应大于等于额定值的85％；-轻载情况下，效率应大于等于额定值的70％。

5.过电流保护测试：过电流保护是指在负载过大时，开关电源能够及时切断输出电流以保护负载和电源自身。

测试时需要将开关电源连接至过负载情况，记录开关电源的响应时间。

测试结果应该符合下列标准要求：-响应时间应小于等于额定值的10毫秒。

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。

开关电源老化测试方法嘿，你知道开关电源老化测试是咋回事不？其实啊，这开关电源老化测试可有讲究啦！先说说步骤吧。

把开关电源接上合适的负载，让它持续工作一段时间。

就像让一个运动员不停地跑步，看看能坚持多久不出问题。

在这个过程中，要时刻观察电源的各项参数，电压稳不稳呀，电流正不正常呀。

要是有啥不对劲，赶紧停下来检查。

这就好比你开车的时候，发现车子有点抖，那肯定得赶紧找问题呀，不然多危险。

注意事项也不少呢。

一定要选对负载，不能太大也不能太小。

太大了把电源给累垮了，太小了又测不出真正的性能。

这就跟你挑鞋子一样，得合脚才行呀。

还有，测试环境也很重要，不能太热也不能太冷。

热了电源可能会中暑，冷了又可能会冻僵。

哈哈，开个玩笑。

反正就是要保证环境合适。

安全性那可是重中之重。

在测试的时候，一定要做好防护措施。

万一电源出问题爆炸了咋办？这可不是闹着玩的。

就像你走在路上，突然有个炸弹爆炸了，那得多吓人。

所以，一定要小心再小心。

稳定性也很关键，要是电源一会儿正常一会儿不正常，那还怎么用？这就跟人的情绪一样，一会儿高兴一会儿难过，谁受得了。

那开关电源老化测试都用在啥场景呢？很多地方都能用啊。

比如电子产品生产厂家，他们得保证自己生产的电源质量过关吧。

还有一些科研单位，对电源的要求可高了。

这就好比厨师做菜，得用好的食材才能做出美味的菜肴。

开关电源老化测试的优势也很明显，能提前发现问题，避免在使用过程中出故障。

这就像你提前检查身体，有问题早治疗，总比生病了才去医院好吧。

给你举个实际案例。

有个电子厂，以前不重视老化测试，结果产品卖出去后经常出问题，客户投诉不断。

后来他们开始重视老化测试，问题就少了很多。

这就说明，老化测试真的很重要。

我的观点结论就是，开关电源老化测试绝对不能马虎，这是保证电源质量的重要手段。

一定要认真对待，让我们的电子产品都能稳定可靠地工作。
