中华人民国能源部、水利部部标准水利水电工程施工组织设计规SDJ 338－89（试行）主编部门：原水利电力部勘测批准部门：中华人民国能源部、水利部试行日期：1990年1月1日水利电力1989中华人民国能源部、水利部关于颁发《水利水电工程施工组织设计规》试行的通知能源水规（1989）字第631号部属各勘测、流域各委委办及勘测、各省水利水电厅及各省水利水电勘测、水利电力：由原水利电力部勘测主编并会同原水利电力部部属勘测、长办、黄委、部分省及大专院校编制的《水利水电工程施工组织设计规》（试行）已经编制完成，经审定同意颁发试行，规编号为：SDJ 338－89，自1990年元月1日起生效。
各单位在试行本规过程中，有何问题和意见，请随时函告水利水电规划设计总院。
一九八九年六月二十五日前言自经济体制改革以来，随着我国水利水电工程建设的迅速发展，施工组织设计在水利水电工程建设中的重要作用日益突出。
为了适应改革与建设的需要，使水利水电工程施工组织设计有章可循，我院组织原水利电力部勘测会同原水利电力部部属各勘测、长办、黄委、部分省和大专院校等单位编写了此规。
本规共分七章及5个附录。
参加规编写的主要人员有：本规由林伯诜、谭靖夷、王庭济、王守道、聂容亮、匡林生、林录文等同志负责送审稿的审查和定稿；由林伯诜、聂容亮、王庭济、王守道、徐世志、仲禄、万海斌等同志负责修改、完善及统稿，提出报批稿；由家铮及何璟总工程师审定。
本规是我国水利水电工程施工组织设计的第一本规，广大编写人员作了大量的调查研究，收集了大量的实践工程资料，但由于水利水电工程施工组织设计牵涉面广、综合性强，加上编写经验不足，缺点、错误之处在所难免，希望广大读者特别是从事水利水电工程设计工作的同志发现问题后及时函告我院，以便再版时修订。
水利部、能源部水利水电规划设计总院1989年8月目录前言第一章总则第二章施工导流第一节一般规定第二节施工导流标准第三节施工导流方式第四节围堰第五节导流泄水建筑物第六节河道截流第七节基坑排水第八节施工期蓄水、通航、过木、排冰第三章主体工程施工第一节一般规定第二节土石方明挖第三节地基处理第四节混凝土施工第五节碾压式土石坝施工第六节地下工程施工第四章施工交通运输第一节一般规定第二节对外交通第三节场交通第五章施工工厂设施第一节一般规定第二节砂石加工系统第三节混凝土生产系统第四节混凝土预冷、预热系统第五节压缩空气、供水、供电和通讯系统第六节机械修配、加工厂第六章施工总布置第一节一般规定第二节施工总布置及场地选择第三节施工分区规划第七章施工总进度第一节一般规定第二节导流工程施工进度第三节坝基开挖与地基处理工程施工进度第四节混凝土工程施工进度第五节碾压式土石坝施工进度第六节地下工程施工进度第七节金属结构及机电安装进度第八节施工劳动力及主要技术供应附录一主体工程施工（一）主体工程施工研究容、所需资料和主要设计成果（二）岩土开挖等级划分（三）低温季节混凝土施工（四）围岩分类（五）洞室开挖所需通风量及风速值附录二施工交通运输（一）交通运输设计任务及所需基本资料（二）公路工程主要技术标准（三）准轨铁路专用线主要技术标准（四）水运主要技术标准（五）露天矿山公路主要技术标准（六）场道路主要技术标准（七）窄轨铁路主要技术标准附录三施工工厂设施（一）筛下负累积产品率典型粒度方程（二）压气需用量计算公式（三）施工用水、生活用水和消防用水水质、水压要求（四）各级电压合理输送半径及容量附录四施工总布置（－）施工总布置所需基本资料和主要设计成果（二）永久铁路、公路和城镇的设计洪水标准（三）堆场、仓库面积估算附录五施工总进度（－）混凝土浇筑受气象因素影响的停工标准（二）碾压式土石坝采取一般防护措施的停工标准第一章总则第1．0．l条水利水电工程施工组织设计规（以下简称“本规”）是编制和审批施工组织设计文件的准则。
第一节施工导流方式与泄水建筑物在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。
这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。
所谓分期，就是在时间上将导流分为若干时期。
国内外一些工程K值的取用范围约在40%～70%之间。
隧洞进出口应上下游水流平顺衔接，与河道主流的交角以30°左右为宜；有条件时，隧洞最好布置成直线，若有弯道，其转弯半径以大于5b（洞宽）为宜，隧洞进出口与上下游围堰之间要有适当距离，一般宜大于50m。

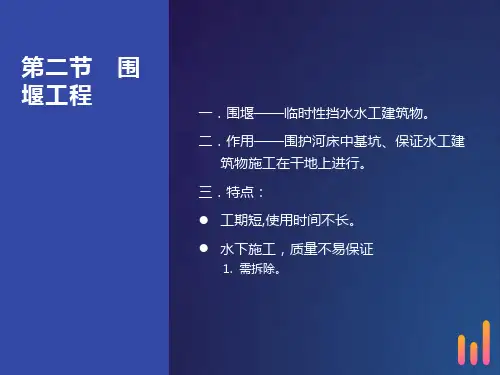

围堰按其所使用的材料，有土石围堰、草土围堰、钢板桩格型围堰、混凝土围堰等。
按围堰与水流方向的相对位置，可以分为：横向围堰和纵向围堰。
按导流期间基坑淹没条件，可分为：过水围堰和不过水围堰。

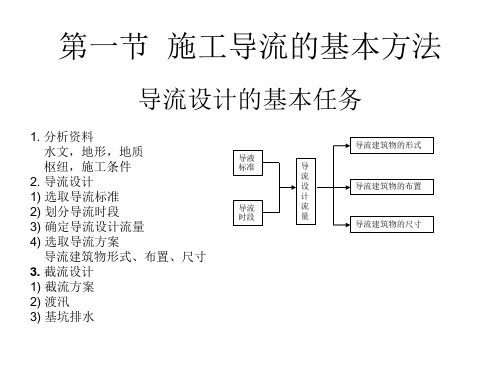

第三节导流设计流量导流设计流量是选择导流方案、设计导流建筑物的主要依据。
导流设计流量一般需结合导流标准和导流时段的分析来决定。
一、导流标准1）定义广义地说，导流标准是选择导流设计流量进行施工导流设计的标准，它包括初期导流标准、坝体拦洪时的导流标准等。
2）洪水标准的确定施工初期导流标准，按水利水电工程施工组织设计规范的规定，首先需根据导流建筑物的下列指标，将导流建筑物分为Ⅲ～Ⅴ级。
具体来说是按现行规范《水利水电工程施工组织设计规范》SL303-2004首先根据保护对象、失事后果、适用年限和工程规模划分导流建筑物级别；然后根据建筑物类型和级别选定相应的洪水标准。
第四节导流方案这种不同导流时段、不同导流方式的组合，通常称为导流方案。
选择导流方案时应考虑的主要因素如下：（1）水文条件（2）地形条件（3）地质及水文地质条件（4）水工建筑物的型式及其布置（5）施工期间河流的综合利用（6）施工进度、施工方法及施工场地布置第五节截流工程进占：向水中筑堤的工作叫进占。

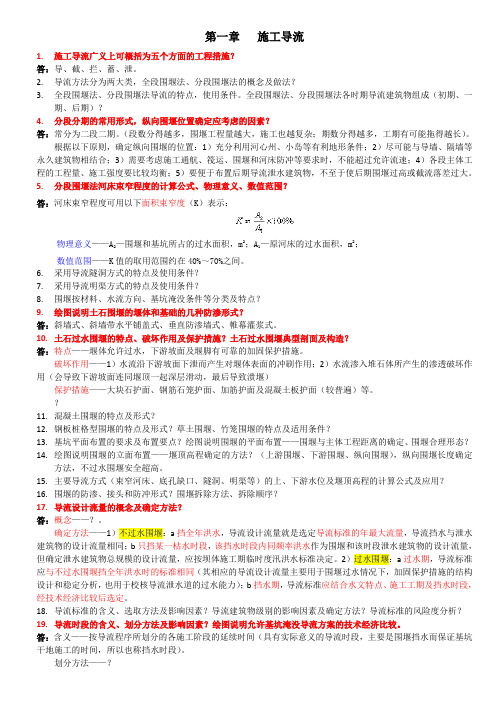

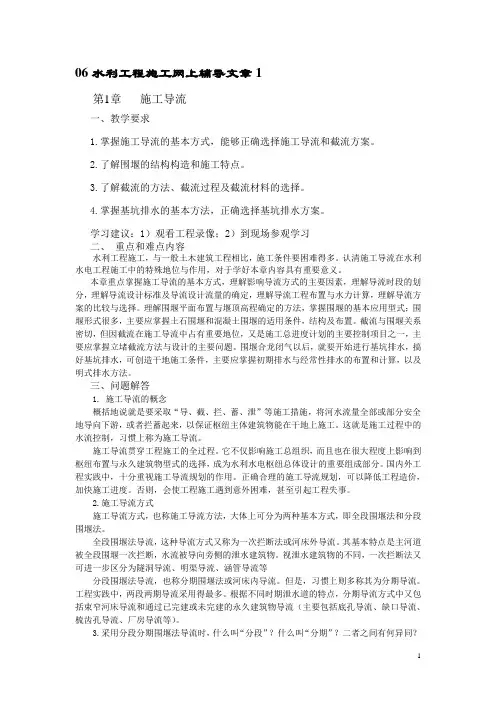

第一章施工导流1.施工导流广义上可概括为五个方面的工程措施？答：导、截、拦、蓄、泄。
2.导流方法分为两大类，全段围堰法、分段围堰法的概念及做法？3.全段围堰法、分段围堰法导流的特点，使用条件。
全段围堰法、分段围堰法各时期导流建筑物组成（初期、一期、后期）？4.分段分期的常用形式，纵向围堰位置确定应考虑的因素？答：常分为二段二期。
（段数分得越多，围堰工程量越大，施工也越复杂；期数分得越多，工期有可能拖得越长）。
根据以下原则，确定纵向围堰的位置：1）充分利用河心州、小岛等有利地形条件；2）尽可能与导墙、隔墙等永久建筑物相结合；3）需要考虑施工通航、筏运、围堰和河床防冲等要求时，不能超过允许流速；4）各段主体工程的工程量、施工强度要比较均衡；5）要便于布置后期导流泄水建筑物，不至于使后期围堰过高或截流落差过大。
5.分段围堰法河床束窄程度的计算公式、物理意义、数值范围？答：河床束窄程度可用以下面积束窄度（K）表示：物理意义——A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；数值范围——K值的取用范围约在40%～70%之间。
6.采用导流隧洞方式的特点及使用条件？7.采用导流明渠方式的特点及使用条件？8.围堰按材料、水流方向、基坑淹没条件等分类及特点？9.绘图说明土石围堰的堰体和基础的几种防渗形式？答：斜墙式、斜墙带水平铺盖式、垂直防渗墙式、帷幕灌浆式。
10.土石过水围堰的特点、破坏作用及保护措施？土石过水围堰典型剖面及构造？答：特点——堰体允许过水，下游坡面及堰脚有可靠的加固保护措施。
破坏作用——1）水流沿下游坡面下泄而产生对堰体表面的冲刷作用；2）水流渗入堆石体所产生的渗透破坏作用（会导致下游坡面连同堰顶一起深层滑动，最后导致溃堰）保护措施——大块石护面、钢筋石笼护面、加筋护面及混凝土板护面（较普遍）等。
？11.混凝土围堰的特点及形式？12.钢板桩格型围堰的特点及形式？草土围堰、竹笼围堰的特点及适用条件？13.基坑平面布置的要求及布置要点？绘图说明围堰的平面布置——围堰与主体工程距离的确定、围堰合理形态？14.绘图说明围堰的立面布置——堰顶高程确定的方法？（上游围堰、下游围堰、纵向围堰），纵向围堰长度确定方法，不过水围堰安全超高。
水利工程施工自学指导 目 录
一、水利工程施工面授提纲
二、水利工程施工自学周历 三、水利工程施工测验作业
河海大学水利水电工程学院 水利工程施工面授提纲 绪论 知识要点：水利工程施工的任务和特点、水利工程施工组织与管理的基本原则。 重点难点：当前水电工程施工发展的方向和前沿、工程建设和管理的基本原则。 第一章 施工水流控制知识要点：基本方法、围堰工程、导流、截流工程、拦洪渡讯、蓄水计划与封堵技术、基坑排水。 重点难点：基本方法及适用条件、导流方案选择、导流设计流量选择、导流建筑物设计、截流的基本方法与截流施工的主要过程、坝体施工期拦洪渡讯的基本要求。 第二章 爆破工程 知识要点：爆破基本原理、基本方法、特种爆破技术、钻孔机具和爆破器材、爆破安全控制。 重点难点：爆破漏斗、爆破参数、炸药类型和适用场合、爆破方法和适用条件、安全控制指标。 第三章 基础工程 知识要点：基础开挖的基本要求、岩基灌浆分类、岩基锚固、砂砾地基灌浆、防渗墙、振冲加固。 重点难点：地基基础要求、地基的开挖处理、水泥灌浆施工工艺、防渗墙施工的主要过程。 第四章 土石坝工程 知识要点：料场规划、机械化施工、坝面作业的施工组织、质量控制、面板堆石坝施工、冬雨季施工。 重点难点：料场规划，挖、运、填等生产工艺流程，挖、运、填等机械的选择、机械数量计算，施工质量检查和控制。 第五章 混凝土坝工程 知识要点：料场规划、骨料生产加工、模板和钢筋作业、混凝土制备、混凝土运输、混凝土浇筑和养护、碾压混凝土坝的施工特点及工艺。 重点难点：骨料生产和加工、模板种类、混凝土的水平和垂直运输选用、混凝土浇筑方案和工序、大体积混凝土防止温升的工程措施、混凝土冬季养护、、碾压混凝土质量控制指标。 3、本章要求学生完成相关小论文。 第六章 地下建筑工程 知识要点：施工程序、钻孔爆破法、掘进机开挖、混凝土衬砌、喷锚支护、施工辅助作业。 重点难点：平洞施工、炮孔布置、钻孔爆破、洞室衬砌、锚杆支护。 第七章 施工总组织 (16学时) 知识要点：基本建设程序、施工组织设计、施工进度计划、施工总体布置。 重点难点：总进度计划编制、施工流水作业、网络进度计划。 水利工程施工自学周历 课程名称：水利工程施工及管理 2008年 教材版本：袁光裕主编《水利工程施工》（第四版） 周次日期 章节内容提要 自学重点、难点 学时 备 注
