可视对讲系统怎么和梯控系统及门禁的对接联动？This model paper was revised by LINDA on December 15, 2012.可视对讲系统怎么和梯控系统及门禁的对接联动？1、业主乘梯:当业主刷卡时，单元门口机内置的多奥嵌入式门禁读卡器读取业主的IC卡，根据IC 卡权限提取业主的楼层信息，并将楼层信息和本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
电梯系统自动将电梯轿厢送至单元门口机所在楼层，业主通过单元门，进入电梯轿厢，电梯系统自动将电梯轿厢送至业主所在楼层。
如果业主在单元门外刷卡后，未及时进入所呼电梯（超过一定时间，4分钟），可选择在电梯厅按电梯外呼按钮重新呼梯，待进入电梯后在轿厢内刷卡器上刷卡选定自己所住层，自己对应楼层按钮指示灯亮，电梯将到层停。
2、访客乘梯:当访客呼叫时，单元门口机会记录下访客呼叫业主时输入的楼层信息，业主确认访客后，在室内分机上按开锁按键为访客开门，单元门口机将本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
多奥梯控系统自动将电梯轿厢送至单元门口机所在楼层，访客通过单元门，进入电梯轿厢按要去的楼层，其他楼层没有权限，电梯系统自动将电梯轿厢送至业主所在楼层。
如果访客错过电梯，访客未及时乘坐电梯到达业主家中，需与业主再次联系，重新按动开锁按键。
3、业主互访：业主互访时，需到一层或者负一层通过可视对讲与被访业主确认身份后，同访客一样进行操作。
回家时，可在被访业主家中按下呼梯按钮，提前召唤电梯，进入电梯后刷卡即可点亮自己所住楼层按钮，乘梯回家。
同栋楼则通过户户通功能实现互访4、物业及保安人员巡视：当物业管理人员或小区保安（保洁）人员须使用电梯时，可持专用的电梯IC卡乘梯。
此卡可开放电梯所有楼层按键，物业管理人员或小区保安（保洁）人员根据需要可选择所去楼层按钮。
如果在一定时间内（8秒）不选择任何楼层按钮，则所有楼层按钮将会重新关闭。
电梯控制系统GST-MT6000依据智能建筑的实质需求，本着科学合理、经济适用、稳固靠谱、扩大性强的原则自行开发研制出了能够与可视对讲系统集成使用的GST-MT6000智能门禁梯控系统。
这是继海湾企业推出GST-DJ6000智能型可视对讲系统以来，又一款自主研发设计的安防新系统。
该系统与GST-DJ6000可视对讲系统的集成使用，实现了门禁、梯控、可视对讲三套系统的集成，将本来3套独立的管理软件集成为1套管理软件。
（一）集成应用的实现方式1.梯控系统应用表示图梯控梯控可视对讲CAN总线CAN总线CAN总线联网分支器联网分支器可视对讲联网器梯控CAN总线2号电梯1号电梯门禁控制器1~8层电梯控制模块1~8层电梯控制模块2号电梯1号电梯9~16层电梯控制模块9~16层电梯控制模块梯梯控控2号电梯CAN 1号电梯CAN17~24层电梯控制模块总17~24层电梯控制模块总线线······2号电梯读卡头1号电梯读卡头系统中电梯读卡头是识读部分，门禁控制器是控制部分，电梯控制模块是执行部分，三个部分之间经过CAN总线进行通信。
每个电梯控制模块能够控制8个楼层，每部电梯能够连结10台电梯控制模块，最多能够控制80层的电梯。
电梯控制模块与电梯自己的主控系统电气隔绝。
电梯控制模块断电后，自动恢复到电梯原有状态，不影响电梯本来功能的正常使用。
开启电梯楼层权限有2种方式：一种方式是：在电梯读卡器上刷卡，电梯控制模块开启相应楼层的选层权限或接通选层键。
另一种方式是：门禁控制器将我企业可视对讲系统的用户开锁信息转发给电梯控制模块，电梯控制模块控制电梯抵达一层，并开启用户所在楼层的选层权限。
使用电梯时，不一样的人有不一样的权限分派，而且能够依据时间表进行受权管文案大全理。
经过受权才能够进入指定的楼层，未经受权没法进入管理地区的楼层。
控制器不论是脱机运转仍是联机控制，都可记录大批的交易数据，使得电梯的所有人员进出记录都有据可寻。
智慧小区梯控管理系统所谓的“梯控”其实就是一种电梯控制技术，在原有的电梯上安装一个类似“门禁”的系统装置，只有刷卡后电梯才会启动，将业主送到其要达到的楼面。
1接入方式2系统概述加装电梯智能IC卡系统，实现电梯分层控制，刷卡直达，访客联动。
与此同时，要与小区内其他系统实现一卡通（其他系统也使用Mifare-1型非接触式IC卡，扇区不冲突，卡片未加密）功能，从而提升社区品质，为业主带来更安全的居住环境和更智能化的生活体验。
3控制方式控制方式一：刷卡（或感应卡）直达：控制电梯桥箱内的楼层按钮，在电梯轿箱内安装感应式读卡器。
持卡人在电梯内刷卡后，系统即根据事先的设置允许持卡人到达授权进入的楼层。
持卡人如操作未授权进入的楼层按钮，电梯将不作任何反应。
非持卡者则无法操作电梯。
控制方式二：访客管理：对于访客无需卡和密码就可实现登梯：先使用对讲系统呼叫住户，住户确认访客身份后，按开门键的同时会向电梯送出启动信号，电梯控制系统送出客人可以到该层的信号，客人进入电梯后按下住户所住楼层的按键，则登记启动电梯，而其他未授权的楼层，访客无法按键登记。
电梯的控制也可须与其它子系统实现联动控制。
如紧急状态（如火警）时，系统自动取消对电梯的控制。
4系统功能1.电梯实现分层管理，即业主刷卡后只能到达自己所住楼层，未经其他业主同意，无权乘梯去往其他楼层，保证业主楼层的安全性和私密性；2.针对单层住户卡业主，进入电梯，刷卡后直接点亮所住楼层按钮，无需手动按键，彰显电梯的高端智能化；3.可设置多层卡和全通卡，多层卡适用于朋友之间来往密切的情况，可在一个卡片上设置多个楼层权限，全通卡适合物业公司工作人员使用，可持卡乘用任意一部电梯到达任意楼层；4.消防功能：该系统本身具有消防功能，当大楼内部出现火灾或地震之类灾害时，系统本身会随电梯消防功能的启用自动脱离控制，恢复无卡乘梯状态；5.电梯梯控系统可方便的切换开启与关闭状态，有两种方式：（1）系统设备本身带有开关拨码；（2）使用本公司配置的系统开关卡，只要轻松刷一下，就可实现状态切换；6.收费管理：内呼控制系统可以分两种计费方式，1、按次计费，就像乘坐公交车一样，刷一次扣一次费；2、可以按时间来收费，例如：业主缴纳三个月物业费，电梯卡的权限可以给开通三个月，等三个月过后，业主如不再缴费，电梯卡会自动失效，等业主缴费后，可为用户卡相应延长使用时间，极大方便了物业公司征收物业费的管理；7.故障自动检测功能（当电路板出现故障时，控制器会自动检测并开放电梯使用权限，这时电梯处于无卡控制状态，保证电梯的正常运行，使业主用梯不受影响）；8.智能访客功能：加装访客联动系统后，业主无需出门，便可轻松将访客迎接到家，彰显电梯控制系统的智能性和便捷性。
1可视云对讲系统发展及背景目前大多数小区内的安防等系统还是采用模拟线路，以可视对讲系统来说，当前可视对讲行业中的主流是模拟可视对讲系统，其采用模拟技术传输音视频信号，一般普遍采用总线技术共用线路传输信号。
这种技术体系存在以下主要问题。
a)抗干扰能力差，由于干扰，时常出现没有信号或图像、声音不清晰等现象；b)传输距离受限，模拟信号容易衰减和失真，距离远时要加放大器，且不说联网成本增加，也不能确保信号的还原性；c)采用总线技术占线情况特别多，因为同一条总线上只允许两点间通话；d)功能单一，除支持简单的信息发布功能外，主要仅限于通话、开锁等功能，设备使用率较低；e)由于技术上的原因，产品升级或扩充有较大的局限性；f)行业缺乏标准，不同厂家的产品不能互联，很难和其它弱电子系统集成；g)布线工程量大，服务成本高，不能融入小区综合网。
鉴于模拟可视对讲的诸多不足，严重影响了系统的可靠性、稳定性及扩展性，因此无法满足用户日益增加的功能需求。
若是利用小区综合网实现纯数字的可视对讲系统，所有的室内机、门口机、管理机等终端设备都采用TCP/IP技术，结合当前最新的数字音视频压缩技术、DSP技术、流媒体及网络传输技术来实现。
就能够很好的解决模拟可视对讲系统中的许多难题。
本方案重点研究了如何将基于SIP协议的多媒体传输应用在小区的可视对讲系统中，并基于小区的综合网实现了系统的信令控制及信令控制下的文本、音频、视频等多媒体信息的传输。
小区综合网络系统，可以为用户提供物业信息发布、个人物业查询、可视对讲、音视频点播、资讯查询、安防报警、家居控制等众多的功能。
主要用在现代化的智能小区中。
而其中的可视对讲系统是智能小区的一项智能安全防范措施，提供访客与住户之间的双向可视对讲，通过语音和图像的双重识别来提高安全可靠性。
除了提供传统对讲系统的对话与开锁功能外，该中网可视对讲系统还可提供许多扩展功能，如户户通话、物业信息发布、访客留影、电子相册、视频监控、安防报警、智能家居控制等。
SOYEA数字可视对讲系统设计方案目录一、前言................................................................................................................................... 错误！未定义书签。
二、设计说明........................................................................................................................... 错误！未定义书签。
1.设计原则............................................................................................................................... 错误！未定义书签。
2.设计思路............................................................................................................................... 错误！未定义书签。
3.设计依据............................................................................................................................... 错误！未定义书签。
三、为什么要用数字系统替换传统的模拟系统 ................................................................... 错误！未定义书签。

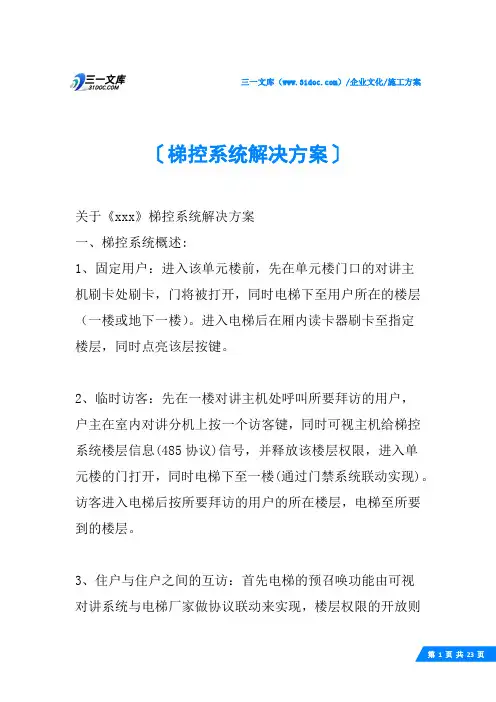

三一文库（）/企业文化/施工方案〔梯控系统解决方案〕关于《xxx》梯控系统解决方案一、梯控系统概述:1、固定用户：进入该单元楼前，先在单元楼门口的对讲主机刷卡处刷卡，门将被打开，同时电梯下至用户所在的楼层（一楼或地下一楼）。
进入电梯后在厢内读卡器刷卡至指定楼层，同时点亮该层按键。
2、临时访客：先在一楼对讲主机处呼叫所要拜访的用户，户主在室内对讲分机上按一个访客键，同时可视主机给梯控系统楼层信息(485协议)信号，并释放该楼层权限，进入单元楼的门打开，同时电梯下至一楼(通过门禁系统联动实现)。
访客进入电梯后按所要拜访的用户的所在楼层，电梯至所要到的楼层。
3、住户与住户之间的互访：首先电梯的预召唤功能由可视对讲系统与电梯厂家做协议联动来实现，楼层权限的开放则由梯控系统与可视对讲协议联动完成。
如：8楼的户主要拜访12楼的户主。
先由8楼户主先通过对讲告知12楼户主，12楼户主在家里的对讲分机上按访客键，则电梯内的12层按键被释放。
同时8楼户主在户内，按预召唤键，召唤电梯到达8楼户主所在位置，进入电梯后，8楼户主按电梯12层按键，则电梯达到12楼，拜访12楼户主。
4、住户室内电梯预召唤功能：电梯预召唤功能，由可视对讲系统与电梯厂家通过协议联动来实现该功能。
二、梯控系统流程图：1、固定用户的流程图：由于上述提到的要点，对于业户回家的流程如下：户主刷箱内读卡器卡片的时间计划正确，权限正确控制器判断合法卡非发卡电梯无响应时间计划错，权限错卡片的时间计划，权限计划位置判断进入电梯首层电梯运行指定到相应楼层2、临时访客的流程图：访客进入电梯后，按所拜访的户主所在的楼层键，电梯下至一楼位置判断访客通过对讲主机与户主取得联系，户主同意确认后，户主在对讲分机处按访客键，可视对讲主机提供楼层信号(485)给梯控系统，释放所需楼层权限。
第二章、系统主要亮点优势简单介绍一下智能电梯管理系统：智能IC卡控制电梯管理系统由安装在电梯轿厢和厅外的IC卡控制器、安装在管理中心的IC卡发卡中心、电梯的使用人员持有的IC卡组成。
在电梯的轿厢内设置读卡器，电梯的使用人员刷卡后，电梯可以开放对IC 卡预先设定层楼的轿内指令，提供给使用者登记；无卡或者卡未授权的楼层，则不能登记，开放的公共区域则无须IC卡可以登记。
可以限制无关人员进入IC卡权限区域。
在电梯的厅外设置读卡器，电梯电梯的使用人员刷卡后，电梯可以开放对IC卡预先设定的外召按钮，提供给使用者登记；无卡或者未授权的IC卡，则不能登记，开放的公共区域方向的外召按钮则无须卡可以登记。
可以限制无关人员进入IC卡权限的电梯。
IC卡发卡中心对每一张IC卡进行权限设定后，发出的卡才可以使用，不同的卡可以设置不同的权限，对应不同的使用人员；管理者持有的管理IC卡通常设置成可以使用电梯的全部权限；对于丢失的卡，IC卡发卡中心可以挂失，对丢失的IC卡禁用，阻止非法持有者继续使用。
智能IC卡控制电梯管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，电梯可以实现无IC卡登记，方便电梯在特殊情况下使用。
智能IC卡控制电梯管理系统加强了传统安全管理系统中管理的薄弱一面，极大地提高了楼宇的安全等级。
该系统对社会的作用和贡献：一，显著提高业主居住的便利性和安全性，为物业管理者带来集中而简单的有效工作，为房地产商提高楼盘卖点；二，节能方面：Ａ、电费：由于有效的限制了无权乘梯人员的乘梯行为，降低电梯使用频率，可以最大限度的节省电费开支。
Ｂ、维修保养费：减少日常维护开支：由于大大降低了电梯的运行次数，可有效延长电梯易损件的平时更换周期，比如抱闸和自动电梯门的开启器等易损件，每年可节省不少于2000元的维护费用。
延长大修周期：电梯的大修费用大约在1-2万元左右，原本５年就需要大修的电梯，这样可有效的延长至７－８年再大修。

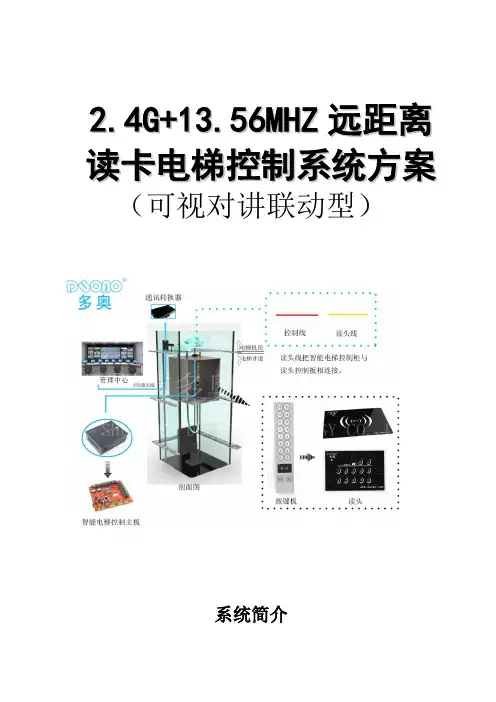

2.4G+13.56M H Z远距离读卡电梯控制系统方案（可视对讲联动型）系统简介本系统集计算机技术、RFID远距识别技术、自动控制技术、网络通讯技术、智能卡技术、传感技术、模糊识别技术以及机电一体化技术于一体，主要置力于各楼盘的安防领域，有效减少电梯误操作，降低电梯运行费用和损耗，节能降耗。
利用高科技手段防止非授权人员出入电梯继而进入楼盘，大大地提高了业主、楼盘的安全系数及楼盘的形象。
对于业主可以携带有效卡片乘梯上楼，2.4G卡片可以放在用户口袋或包内，当用户进入电梯后，系统能够远距离自动搜索并识别，单层卡（卡内只有一个楼层权限）系统可以自动点亮楼层按钮，用户无须任何操作。
多层卡（卡内只有多个楼层权限）则由用户自已选择要去的楼层。
本系统采用多奥特有2.4GHz（有源远距离）+13.56MHz（无源近距离）+125KH（唤醒）三频读卡模式，同一张卡既可以当远距离使用又可以当近距离使用，当远距离卡片的电池没电时可以立即更换电池继续使用或者在近距离读卡器上刷卡乘梯，卡片寿命至少3年以上。
多奥对讲联动梯控系统独家具有上楼和下楼用户同在电梯轿箱内的时候,系统有效辨别功能,不会将下楼用户的楼层给点亮。
并且当a层的用户从a层进入电梯下楼时系统不会自动点亮电梯a层按钮，用户可直接按1楼下楼。
对于来访人员则由业主在家里使用可视对讲分机来授权该访客乘梯上楼，并且访客进入电梯后只能点亮该业主的楼层，其它没有权限的楼层则不能点亮。
系统通过点亮电梯一楼及地下层的外呼按钮派电梯下楼迎接访客。
对于同一单元内两台电梯独立运行，并且两梯之间有墙隔开的情况，系统可根据访客呼叫的房号选择对应电梯的外呼按钮，即访客呼叫*01号房，系统就派01号电梯下来，呼*02号房就派02号梯下来，并且只会开放对应这一台电梯的楼层权限。
对于忘记带卡的业主（而且家里没人），可以通过可视对讲与管理中心联系，由管理人员利用系统软件的远程控制功能来开放业主的楼层，让业主临时乘梯上楼。

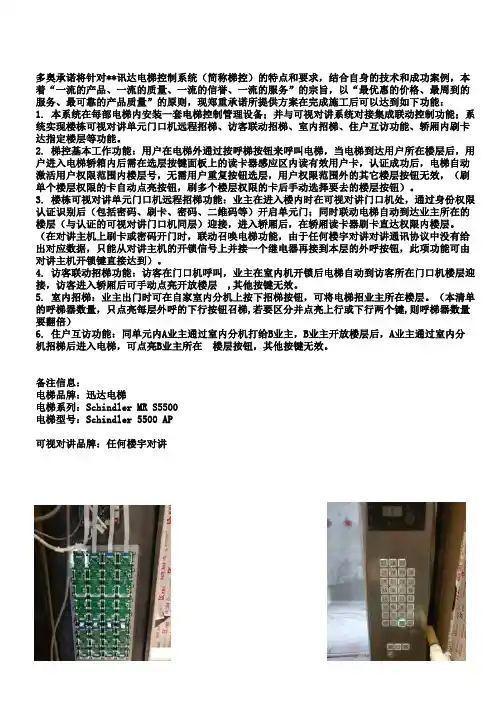

多奥承诺将针对**讯达电梯控制系统（简称梯控）的特点和要求，结合自身的技术和成功案例，本着“一流的产品、一流的质量、一流的信誉、一流的服务”的宗旨，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则，现郑重承诺所提供方案在完成施工后可以达到如下功能：1. 本系统在每部电梯内安装一套电梯控制管理设备；并与可视对讲系统对接集成联动控制功能；系统实现楼栋可视对讲单元门口机远程招梯、访客联动招梯、室内招梯、住户互访功能、轿厢内刷卡达指定楼层等功能。
2. 梯控基本工作功能：用户在电梯外通过按呼梯按钮来呼叫电梯，当电梯到达用户所在楼层后，用户进入电梯轿箱内后需在选层按键面板上的读卡器感应区内读有效用户卡，认证成功后，电梯自动激活用户权限范围内楼层号，无需用户重复按钮选层，用户权限范围外的其它楼层按钮无效，（刷单个楼层权限的卡自动点亮按钮，刷多个楼层权限的卡后手动选择要去的楼层按钮）。
3. 楼栋可视对讲单元门口机远程招梯功能：业主在进入楼内时在可视对讲门口机处，通过身份权限认证识别后（包括密码、刷卡、密码、二维码等）开启单元门；同时联动电梯自动到达业主所在的楼层（与认证的可视对讲门口机同层）迎接，进入轿厢后，在轿厢读卡器刷卡直达权限内楼层。
（在对讲主机上刷卡或密码开门时，联动召唤电梯功能，由于任何楼宇对讲对讲通讯协议中没有给出对应数据，只能从对讲主机的开锁信号上并接一个继电器再接到本层的外呼按钮，此项功能可由对讲主机开锁键直接达到）。
4. 访客联动招梯功能：访客在门口机呼叫，业主在室内机开锁后电梯自动到访客所在门口机楼层迎接，访客进入轿厢后可手动点亮开放楼层 ,其他按键无效。
5. 室内招梯：业主出门时可在自家室内分机上按下招梯按钮，可将电梯招业主所在楼层。
（本清单的呼梯器数量，只点亮每层外呼的下行按钮召梯,若要区分并点亮上行或下行两个键,则呼梯器数量要翻倍）6. 住户互访功能：同单元内A业主通过室内分机打给B业主，B业主开放楼层后，A业主通过室内分机招梯后进入电梯，可点亮B业主所在 楼层按钮，其他按键无效。
DUOAO智能1、一卡通系统设备一、DUOAO一卡通授权发卡及安防管理中心系统设备配置（一个项目只需一套管理中心）序号名称规格型号生产厂家单位数量单价小计1服务器操作系统套1甲购2服务器数据库系统套1甲购3一卡通数据库服务器台1甲购4UPS电源台1甲购5打印机台1甲购68口交换机台1甲购7智能一卡通管理工作站台1甲购8非接触式IC卡(调试卡)DAIC-YKT-AM1深圳多奥张20.009非接触式IC卡(用户卡)DAIC-YKT-M1深圳多奥张10.0010非接触式IC卡(复合卡)DAIC-LY-M2深圳多奥张10.0011智能一卡通发卡器DAIC-YKT-RW深圳多奥套10.0012远距离发卡器DAIC-YJL-RW深圳多奥套10.00AO智能一卡通梯控管理系统备注图片供参考含3个以上的硬盘，支持raid1支持线控在线智能型印刷印刷 数量待定蓝牙+IC 数量待定含系统操作、调试、授权含系统操作、调试、授权网络版开通 电梯网络集成版备注图片客人带着房卡走到电梯厅，自动电梯下降到楼层，客人进入楼层，电梯送客人所到的楼层，总计3部电梯，楼层从7层到19层电梯轿厢内超过1套操纵箱需要添加设备备注图片系统供电 (轿箱顶取电,一般用一个插排/台)电梯控制器与电梯操作面板按键 一般6米电梯控制器至电梯操作面板检修口拔动开关 一般6米电梯控制器与电梯读头之连线 一般6米由电梯公司提供(主要是接消防信号)电梯控制器与管理电脑之连线 (脱机不用,建议脱机)电梯控制器与电梯群控器之连线（联动型楼层信号采集器与电梯群控器之连线（联动型）住户对讲分机至井道楼层信号采集器之连线（联动型）备注需太川提供主机 分机 调试代码等做系统对接调试带电源、机箱电气组备注系统供电电源至电锁联接线开门按钮信号门禁信号控制门禁机与门禁机、门禁机与电脑联网；根据情况定备注图片线缆敷设线缆敷设线缆敷设线缆敷设线缆敷设线缆接驳线缆接驳设备固定设备固定线缆标注、标识线缆整理、设备固定纯设备价格开13%增票参数供电电源：USB供电；工作环境温度：-25℃～45℃；工作环境相对湿度：≤90%(不结露)；读写卡距离：0～10CM；发卡器与PC机通讯方式：标准USB通讯；握手方式：软件三次握手认证；*提供集成电路IC嵌入式软件著作*提供ROSH认证1.系统设置功能：包括各子系统控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等；2.管理功能：初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除；3.操作功能：下载系统时间：用于校准控制器机内运行时间；下载/清除黑名单：对控制器下载和清楚黑名单操作；下载开放时区：对控制器下载常开放时间表，下载后，当各子系统时间运行在时间段期间则子系统自动处于常开状态，当子系统时间运行在时间段外则子系统自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。
日立智能梯控系统Hitachi Smart Elevator Control System （TYPE-A2非标通力）方案书一、项目基本情况成都万科公园5号项目共台通力电梯需配置智能梯控系统。
本项目需配置发卡中心一套。
二四、主设备清单注：以上设备清单仅供参考，实际使用数量会根据情况适当调整，请以实际用量为准。
五、甲方配合事项a)电梯IC卡接口信号为实现智能梯控系统，甲方应责成通力电梯在电梯机房位置开放电梯IC卡RS485通信接口，并向免费我方提供RS485通信协议。
b)电梯随行电缆预留甲方应责成通力电梯在电梯的随行电缆中预留两条RVVSP 2×1mm2的屏蔽双绞线。
c)操纵箱IC卡读卡器开孔甲方应责成通力电梯在电梯的操纵箱上预留IC卡读卡器的安装孔位，大小尺寸为：73mm×55mm，用于安装近距离读卡器。
d)对讲和门禁系统联动接口信号（甲方自订对讲和门禁系统）为了实现电梯与对讲机和门禁系统的联动功能，对讲机和门禁系统供应商需按照日立公司提出的协议要求提供接口信号。
接口要求参见《日立智能梯控系统电梯和对讲机、门禁系统联动接口要求说明》。
e)网络接口信号（甲方提供网络系统接口）本项目日立楼宇控制设备放置在电梯机房。
每套楼宇设备需联网到管理室的发卡中心。
由甲方负责联网，并负责提供网络接口到每单元电梯机房楼宇设备间。
接口要求参见《日立智能梯控系统网络接口要求说明》。
f)消防接入信号本系统具备了消防自动退出功能，即当电梯进入消防状态时，智能梯控系统自动退出，恢复操纵箱操作。
但是需由甲方提供消防接点信号至电梯机房和设备机房。
g)实现”一卡通”功能的要求本系统使用IC卡。
若小区的其它门禁系统(如小区出入口门禁，停车场出入口门禁，其它消费系统等)均使用IC卡即可实现小区内”一卡通”服务，业主可能使用一张IC卡就可以完成小区内所有的IC卡业务。
h)提供本系统用设备机房甲方需提供一个空间（设定在电梯机房），容积不小于800(宽)×1000(高)×800(深)(含操作空间)以上，安装乙方设备，该房间需靠近弱电管线敷设的地方。
德施曼可视对讲系统与梯博士梯控系统对接方案
一、功能说明：
●业主刷卡或指纹开门召唤电梯到1楼，减少等候时间；
●访客来访呼通室内话机，在经业主图像声音确认后，业主在开启单元门锁同时授权
电梯到一楼迎接来访者并将来访者送达指定楼层。
未经业主授权的来访者无法到达
其他未经授权的楼层，充分保护小区内业主的私密性和人生财产安全。
●业主外出或有亲朋聚会结束，可提前在室内话机上召唤电梯到达指定楼层迎接，减
少等候时间。
二、逻辑对接图：
三、信息流传输：
●用户刷卡或指纹开门进行呼梯到1楼
●
访客呼叫呼梯到1楼，同时授权给访客相应的楼层控制权
备注：1、呼叫到1楼并授权相应的楼层为一个命令，由梯控把电梯呼叫到1楼再授权电梯具备那一层的权限；
2、电梯根据楼层的高低进行授权时间限定（几分钟），时间到之后授权自动取消；。
电梯联动解决方案近年来,电梯逐渐成为人们生活中的重要运输工具。
随着人们对于电梯安全性、智能化管理要求的不断提高,门禁管理系统在电梯控制领域得到广泛应用。
因此,智能电梯门禁系统的研究与使用成为了现实需要,本文正是由于企业需求进行的合作研究项目。
本文研发的智能电梯门禁系统,它以门禁系统技术为基础,以IC卡、室内分机、人脸、手机APP为用户信息载体,能自动识别、判断和处理用户信息,从而控制电梯运行,并且能根据不同的客户需求,对采集信息进行处理,实现了电梯控制和管理的智能化。
同时充分考虑了电梯的复杂工作环境和系统可靠性,从软硬件工程应用角度做了大量优化设计。
电梯是人们在智能楼宇中最主要的搭乘工具，对电梯进行有效的安全控制和节能管理是越来越多智能小区项目所提出的迫切需求。
本文将通过太川智能楼宇对讲与电梯联动一体化解决方案，介绍通过电梯控制系统结合楼宇对讲系统，进行智能召唤和控制电梯，从而实现可视对讲与电梯联动控制的成功经验1系统功能本系统采用可视对讲联动式及外呼刷卡式的控制模式，使电梯系统具备如下功能:◆刷卡直达功能，即必须刷卡才能使用电梯，否则电梯所有受控楼层按键全部失效(此功能可与电梯厂家协商制定具体电梯控制模式)◆可视对讲联动功能(通信协议采集方式控制或者硬件采集方式く即开关量输出＞控制)◆设定楼层权限的功能(选作功能)◆消防自动脱离功能和手动脱离功能(选作功能);2系统功能智能楼宇对讲与电梯联动一体化解決方案使访客在住户许可的情况下，无需用卡或记住密码，就可乘梯，且只能到达住户所在楼层，而不能进入其他楼层既解决了小区安全的问题，也解决了访客用梯的问题。
访客来访时，通过可视对讲系统与业主通信完毕后，业主按可视对讲分机上的开门键开门；单元门打开，访客进入，同时电梯一层外呼上行按钮被激活，电梯根据自身的优先派梯程序将最近的电梯派至一层;当到电梯达一层并开门后，系统开放被访层权限并开始计时等待(该时间可以设置，在该时间内访客要去的楼层按钮可以被激活)，使访客可在进入轿箱后手动登记所要拜访的楼层，而其他楼层按钮无效。
楼宇可视对讲厂家配合说明
协议对接：可视对讲系统通过单元门口机（单元门口机）内置的RS485接口（注意：如果是纯数字可视对讲则在电梯顶机房直接局域网走UDP或TCP/IP采集）和多奥对讲协议采集梯控模块进行连接。
（对讲公司提供协议模块,且需要提供主机2台、分机2台、协议说明1份给深圳多奥调试）
协议说明供参考：
访客联动：
户户通：
如有电梯状态反显到分机:
如有室内机召梯
系统结构图如下：
地址码表如下：
注意：每家楼宇可视对讲厂家均会有差别，只供参考！。
丽江公寓A地块智能梯控系统一、电梯设置概述1、1#、4#-8#楼均为2个单元；2#、3#楼均为1个单元；2、每个单元为两梯两户，两侧业主平时分别使用本侧电梯，具体通道布置及乘梯情况如下：a)二层及二层以上均设两个电梯厅，中间设分隔墙，两侧业主各使用本侧电梯厅；b)1个共用消防楼梯间，从两个电梯厅进入消防楼梯间分别设置单向疏散门；c)平时业主仅限乘用本侧电梯，即左侧业主乘用左侧电梯，右侧业主乘用右侧电梯；d)当某一台电梯发生故障或检修时，由物管打开楼梯间单向疏散门，此时左、右两侧业主共用一台电梯。
二、智能梯控功能要求及实现说明(一)小区业主乘梯本次梯控实现方式由可视对讲厂家和电梯厂家采用协议方式实现各种功能。
1、进入轿厢的业主如不刷卡只可按键前往地下层或首层；实现方式：由电梯实现，只将地下层及首层电梯按钮开放，其它层按钮关闭。
2、业主下楼时：通过设置在玄关处的乘梯按钮（可由可视对讲户内机提供）提前召唤电梯至指定楼层等候；如电梯等候超时，需重新按电梯前室或玄关处的召梯按钮；实现方式：本公司特将乘梯按钮做到室内机触屏上，当业主出门时按下室内机上的乘梯按钮后，室内机发出本楼层信号通过TCP/IP网络传至门口机处，再由门口机上的RS485接口传至电梯中央控制器，电梯中央控制器收到信号后解出所需楼层信息，再传出指令将电梯招到所要楼层。
3、业主进入单元时：通过设在首层或地下室单元门的门禁，刷卡后自动开锁并同时召唤电梯至刷卡楼层等候；实现方式：业主进门刷卡时，门禁给出两组信号，一组是把门打开，另一组是给出招梯信号传至电梯中央控制器，将电梯召唤至刷卡楼层等候。
4、业主上楼时：在轿厢内刷卡，由梯控系统自动激活授权楼层的选层按钮，并由业主按亮后自动前往；实现方式：在轿厢里安装一台MOX读卡头，读卡头通过RS485通讯接到单元门口机RS485接口处，当业主在轿厢里刷卡后，读卡头读取卡信息后，通过RS485通讯传至门口机，门口机转成楼层信号通过另一组RS485传至电梯中央控制器，电梯中央控制器收到信号后解出所需楼层信息，再传出指令将那一层的电梯层按钮开放权限，业主按下按钮电梯自动前往。
一、立林对讲系统与电梯联动系统功能二、电梯厂家提供接口信号配合要求3.1为了实现电梯与对讲机/门禁的联动功能，电梯供应商需按照立林提出的要求提供接口信号。
实现功能及具体接口信号要求见如下：日立智能安防系统电梯对讲机联动接口要求说明客户自订对讲机系统时，可实现日立智能安防系统中电梯与对讲机联动的功能，对讲机系统应按以下两种方案其中一种的接口进行数据交换。
方案一：硬件控制方式（不推荐使用）：接口方式：硬件控制主要内容：断开电梯轿箱里楼层键盘与电梯主板之间的连线，串入楼宇对讲电控联动控制器控制电梯键盘按键的通断。
对讲-电梯接口位置及要求：每个单元楼的对讲电控联动-电梯接口位置位于电梯轿箱键盘与主板连接线处（具体接线图见下图）。
方案二：无电压接点方式（建议用此方式）：一. 客户楼宇对讲机系统需提供的接口规格要求：（接口由电梯供应商提供）1.接口信号方式：1）形式：对讲机系统输出的为无电压触点信号，电梯接口接收触点信号能通过电梯系统内部软件控制。
2）信号动作：对讲机接口用开路状态表示无信号，闭路为有信号。
信号动作采用一个闭路脉冲表示，脉冲宽度范围为0.4～1s（默认值为0.5s），然后返回开路状态。
2.接口信号内容注：“受限层”一般即住户层。
1） 信号动作的时序图：信号名称动作T=0.4～1S ①“大门开锁”信号T=0.4～1S ②“受限层授权”信号 注：（1）、 为访客开锁时，信号①和②应同时动作，出现超前和滞后时，超前或滞后的时间不超过1个脉冲宽度。
（2）、 信号①和信号②任何一个信号单独出现时，另一个信号出现的时间超前或滞后1s 。
三、电控控制器说明电梯控制器 （1）功能特点安装简单，利用楼宇户户对讲系统即可控制电梯升降工作； 八路输出，每路控制2层，可控制16层，超出可增加控制器； 利用分机开锁、感应卡刷卡或密码开锁来识别电梯楼层；采用延迟开关量时间来控制电梯键盘按键，通过门口主机可设定电 梯键盘延迟时间；整个系统最多可配接7个电梯控制器，使控制楼层达到112层。
序号名称规格型号生产厂
家
单位数量单价
小计
1智能一卡通管理工作站台1
甲购2非接触式IC卡(调试卡)DAIC-YKT-AM1深圳多
奥张2
0.003非接触式IC卡(用户卡)DAIC-YKT-M1深圳多
奥
张1
0.00
4智能一卡通发卡器DAIC-YKT-RW
深圳多奥
套10.00
5智能一卡通管理软件DAIC-YKT-SOFT
深圳多奥
套10.00
6软件狗DAIC-Softwarekey 深圳多
奥
套
1
0.00
0.00
序号名称规格型号生产厂
家
单位
数量
单价
小计
对讲联动梯控带室内召梯、
1、一卡通系统设备
一、DUOAO一卡通授权发卡及安防管理中心系统设备配置（一个项目只需一套管理中心）
一卡通管理中心系统小计二、DUOAO电梯控制管理系统（贯通门 1#、2#、3#、4#、7#）。
