操作文档-VOIP-Avaya ip电话终端配置说明

格式：pdf
大小：235.24 KB
文档页数：2

下载文档原格式

AVAYA话机说明书

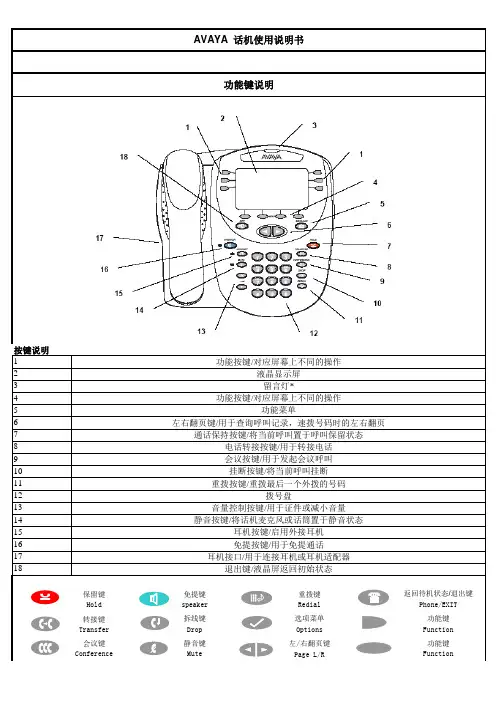

AVAYA 话机使用说明书功能键说明
按键说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
保留键 Hold
转接键 Transfer
会议键 Conference
功能按键/对应屏幕上不同的操作液晶显示屏留言灯*
功能按键/对应屏幕上不同的操作功能菜单
左右翻页键/用于查询呼叫记录，速拨号码时的左右翻页通话保持按键/将当前呼叫置于呼叫保留状态电话转接按键/用于转接电话会议按键/用于发起会议呼叫挂断按键/将当前呼叫挂断重拨按键/重拨最后一个外拨的号码拨号盘音量控制按键/用于证件或减小音量静音按键/将话机麦克风或话筒置于静音状态耳机按键/启用外接耳机免提按键/用于免提通话耳机接口/用于连接耳机或耳机适配器退出键/液晶屏返回初始状态
.
设置速拨键也可将“未接/拨入/拨出”选项内号码设置成速拨号:按照详细显示“未接/拨入/拨出”方法,进入到一个号码显
示屏,按“AddToSD”对应功能键
,进行编辑,编辑结束后按“Save”对应功能键,进行保存.
转接电话当接通一方通话后，拨
键，听到拨号音后，输入目的分机号码，听到振铃音后按
键挂机。
指定代接摘机，拨*59，拨响铃分机号码，通话。此功能适用于系统内所有分机。
群组代接摘机，拨 *14 。就可接起“代接组”内任意一部响铃分机。此功能只适用于代接组内的分机(需要预先设置)
强插功能
摘机，拨 *62,拨分机号码,即实现强插功能.
，屏幕将会
显示所有未接电话.如想详细显示每条目内容，按条目显示行对应的功能键
。可显示号码，来电时间……
。待机状态下，按屏幕显示“Log”对应的功能键

AvayaE129话机使用手册

3. 拨打第二通电话。 4. 按（会议）或建立会议功能键。
座机会开始您和您拨通电话之间的会议。
将处于呼叫保持状态的人士添加到Conference call(电话会议) 先决条件：您必须正在进行两个通话。 1. 按（会议）。 2. 按 Flash。座机会开始您和连个正在进行通话的人士进行电话会议。
ip电话终端固定功能键使用e129iptelephone音量功能键电话簿静音留言等待指示灯菜单方向导航键留言会议闪光呼叫转移扬声器e129ip显示屏图标话机使用目录1
AVAYA E129 话机使用手册
NSE Telecom Ltd.
AVAYA PLATINUM LEVEL BUSINESS PARTNER
2.如果要返回之前的通话，请再次按再次按 Flash。
使用呼叫历史记录拨打电话
您可以通过查看历史呼叫记录回拨过往的通话。
1. 按主菜单 > 呼叫历史。 2. 从以下通话类型中选择：
• 已接电话 • 已拨电话 • 未接来电 • 已转接电话 3. 选择所需的号码。 4. 按呼叫。
重拨最近一次拨打电话 1. 按呼叫。
话机使用目录
1. 电话终端工作界面介绍 2. IP电话工作初始化过程 3. IP 电话终端固定功能键使用
功能键电话簿转移静音
扬声器
E129 IP Telephone
音量
留言等待指示灯
菜单方向导航键
留言会议
闪光
呼叫
E129 IP显示屏图标
话机使用目录
1. 电话终端工作界面介绍 2. IP电话工作初始化过程 3. IP 电话终端固定功能键使用
• Avaya E129 IP 电话登录座机配置说明
• IP 话机登录座机操作步骤: • 1.在用户名字段中，输入分机号码 • 2.按确定（OK)功能键 • 3.在密码字段中，输入密码 • 4.按确定（OK）功能键 • 完成操作后，座机登录并显示空闲屏幕

Avaya_IP电话进阶功能操作指南

语音信箱及按需录音
手机分机联动公告消息 Meet Me拨入式会议
分机锁定
© 2007 Avaya Inc. All rights reserved.
© 2011 Avaya Inc. All rights reserved.
2
2
Ext:786206201
Ext:786206202
录制和发送留言 1 主菜单收取留言录个人问候语修改密码/ 个人目录 5 2 3 听当前使用的问候语号码听留言 0
删除留言 *3 恢复删除的留言 **8 跳到下个留言 # 0 1 3 4 #
听问候语修改/建立/删除启用问候语管理问候语类型结束
输入问候语号
停止录音/重录回放删除确认
© 2011 Avaya Inc. All rights reserved.
© 2007 Avaya Inc. All rights reserved.
19
19
Meet Me电话会议系统
© 2011 Avaya Inc. All rights reserved.
© 2007 Avaya Inc. All rights reserved.
“EC500“功能按键指示灯为红色，指示手机分机联动功能已启用；选择”EC500”功能按键，关闭手机分机联动功能
系统指示手机分机联动功能已取消
© 2011 Avaya Inc. All rights reserved.
© 2007 Avaya Inc. All rights reserved.
配置分机和手机对应关系
change off-pbx-telephone station-mapping 786206209 Page 1 of 2 STATIONS WITH OFF-PBX TELEPHONE INTEGRATION Station Application Extension 786206209 PBFMC Dial CC Phone Number Prefix 9 - 02013682216636 Trunk 3 Config Selection Set 1

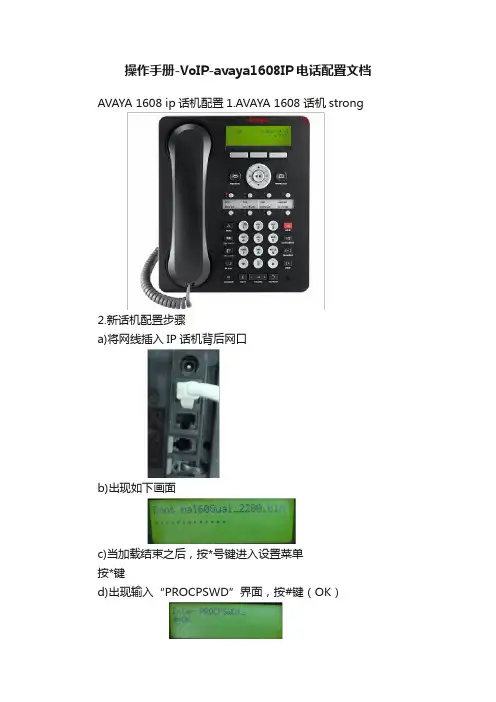

操作手册-VoIP-avaya1608IP电话配置文档

操作手册-VoIP-avaya1608IP电话配置文档AVAYA 1608 ip话机配置1.AVAYA 1608 话机strong
2.新话机配置步骤
a)将网线插入IP话机背后网口
b)出现如下画面
c)当加载结束之后，按*号键进入设置菜单
按*键
d)出现输入“PROCPSWD”界面，按#键（OK）
e)之后会依次出现“Phone”“CallSv”“Router”“Mask”“FileSv”
几个设置项，只需将CallSv设置为
f)filSv设置为
其余各项直接按#键，直至出现以下界面，按#号确定
g)设置 VLAN ID=0 5号楼4层5层、3号楼
VLAN ID=100 5号楼1层、3层
VLAN ID=101 1号楼
h)
i)设置VLANTEST=600
j)按#号保存设置，之后会自重启
k)重启完毕后为新话机设置“Ext=IP”号码，输入管理员密码l)配置完毕
3、电话号码注销
a)按话机按键区左侧的“MENU”进入菜单
b)按方向键↓直至出现“Log Out……”选项
c)确定即可注销
4、AVAYA 4602 删除电话号码
a）开机自检后按*键进入设置菜单
b) 一直按#键确认，直到出现 Enter command
c) 然后按MENU键用键盘输入clear并按#键确认。

d)进入删除话机配置菜单，确认后可删除所有配置。

备注：所有话机升级。

avaya座席话机操作手册

• 再次按Mute按键边的红色指示灯熄灭
，通话恢复双向状态， Mute按键旁
静音按键
免提操作
• 接听电话或打出电话时，按Speakerቤተ መጻሕፍቲ ባይዱ键
• 免提方式接听或打出电话
•按
按键调节可以调节免提的音量大小，IP话机液
晶显示屏上会有相应状态显示
免提按键
呼叫保持操作－将通话置于呼叫保持状态
• (描述什么叫保持?) • 接听或打通第一个电话以后，按Hold 按键 • 通话将被置于“呼叫保持”状态，液晶显示屏上相应通话通道状态显示
• 在话机空闲状态（非通话状态）下，按
按键调
节话机振铃的音量大小，IP话机液晶显示屏上会有相应状态显
示
• 在摘机以后或通话过程中（通话状态）下，按按键调节听筒或免提的音量大小，IP话机液晶显示屏上会有相应状态显示
音量调节按纽
静音操作
• 通话过程或多方会议中，按Mute按键
• 对方(客户侧)将无法听到这一侧(坐席测)电话的声音， Mute按键旁边的红色指示灯亮起
音
，用户听到拨号
• 拨打第3方的电话，并等待对方接听
• 对方接听以后，再次按Transfer 按键
呼叫转移按键
4610SW IP话机操作界面菜单操作区域
软功能按键（屏幕左右各3个）
免提按键耳机激活键
呼叫保持按键呼叫转移按键电话会议按键
静音按键
呼叫放弃按键
音量调节
快速重拨按键
耳机使用
• 将耳机连接线插入耳机插孔中 • 按 “耳机按键”激活耳机来拨打，接听电话
耳机按键
耳机插孔
Agent登录及退出
（仅在CTI不正常时使用）

AVAYA安装配置说明书

AVAYA数字程控调度机安装配置说明书目录第一部分硬件连接 (4)1.1 S8300的硬件安装 (4)1.1.1 端口介绍 (4)1.2 G450的安装 (4)G450后视图及电源 (5)G450风扇 (5)1.3 AES服务器的硬件安装 (5)1.3.1 8500C端口介绍 (5)1.3 8500C的硬件连接 (6)第二部分 S8300的安装配置 (6)2.1 S8300系统的安装 (6)2.1.1 需要的工具： (6)2.1.2设置IP地址： (7)2.1.3 安装过程 (7)2.2 系统配置 (9)2.2.1 初始化配置 (9)2.2.2 配置服务器 (12)2.3 上传lic (14)2.3.1 添加用户 (14)2.3.2 上传lic (16)2.4 设置MODEM (17)3.3.1 安装ASA配置软件 (18)3.3.2 查看板卡详细信息 list config all (22)3.3.3 添加拨号方案 change dialpan analysis (23)3.3.4 设置板卡 add node-names ip (24)3.3.5 添加C-lana板ip add ip-interface 01a05 (24)3.3.6 添加数据模式 add data-module 2001 (26)3.3.7 添加系统功能键 change feature-access-codes (28)3.3.8 添加录音分机add announcement 2004 (29)3.3.9 添加中继 add ds1 01a11 (32)3.3.10 添加ds1的时隙 add signaling-group 1 (32)3.3.11 添加中继组 add trunk-group 1 (33)3.3.12 中继与VDN 绑定 add inc-call-handling-trmt trunk-group 1 . 353.3.13 添加寻线组add hunt-group 1 (36)3.3.14 添加VDN add VDN 110 (37)3.3.15 添加vector add vector 1 (38)3.3.16 配置出局路由 change ars analysis 1 (40)3.3.17 设置路由表 change route-pattern 1 (41)3.3.18 设置送主叫号码 change public-unknown-numbering 1 (43)3.3.19 添加坐席 add agent-loginID 4001 (43)3.3.20 添加分机 add sta 8001 (44)3.3.21 添加line-side 录音号码 (47)3.3.22 添加模拟中继add trunk-group 2 (48)3.3.23 添加虚拟号码 add sta 100 (49)第四部分AES服务器安装配置 (50)4.1 AES系统的安装 (50)4.1.1需要的工具： (50)4.1.2 安装过程 (50)4.2指定AES连接的clan板卡 (54)4.3 添加cti-link add cti-link 1 (55)4.4 8500初始化配置 (56)4.5 建立与G650中C-lan的连接 (58)4.6 建立TSAPI Links 连接 (60)4.7 开启相应端口 (60)4.8 修改8500c的ip (62)第五部分 ip电话的安装配置 (64)5.1 硬件连接 (64)5.2 IP电话的配置 (64)第一部分硬件连接1.1 S8300的硬件安装1.1.1 端口介绍处理器：Intel 600Mhz Celeron M处理器L2 Cache：512MB内存：DDR SDRAM (1 GB)硬盘：Serial ATA (40GB)USB 端口：31.2 G450的安装G450后视图及电源G450风扇1.3 AES服务器的硬件安装1.3.1 8500C端口介绍1.3 8500C的硬件连接在8500中，用以太网1和以太网2用于连接avava和外界系统，端口并没有固定那个端口连接外界系统那个连接内部系统，只是以太网1有默认的IP192.11.13.6，可以自己定义端口的功能。

avayaIP话机配置手册

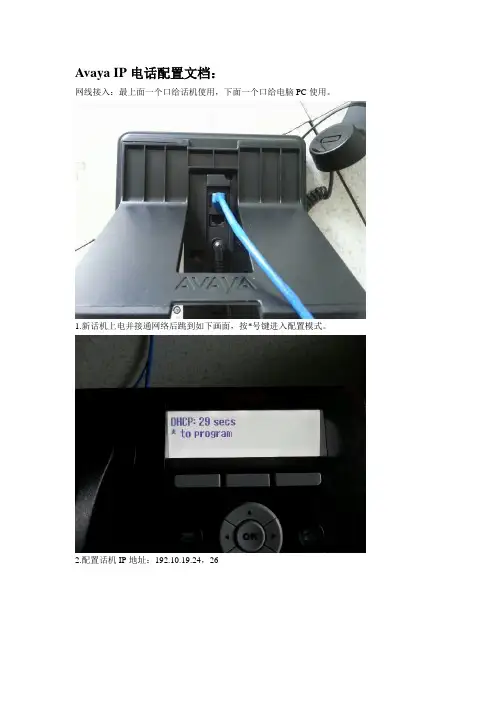

Avaya IP电话配置文档：
网线接入：最上面一个口给话机使用，下面一个口给电脑PC使用。
1.新话机上电并接通网络后跳到如下画面，按*号键进入配置模式。
2.配置话机IP地址：192.10.19.24，26
置路由地址：
4.配置PBX地址固定为：172.12.3.12
5.配置子网掩码
6.配置话机固件升级地址固定为：172.12.3.22
7.按#号跳过其他配置，直到跳到以下画面按＃号保存配置话机重启。
8.话机升级画面：
9.配置话机分机号码：6920，6921按ok对应下面白色按键确认。
10.密码：1234
11.正常画面：
12.清除话机配置在正常画面下按mute键后，依次按数字键25327后按#号键后显示以下画面：按#号键清除

操作手册-VoIP服务器-Avaya语音服务器系统安装配置文档

Avaya 8720语音服务器系统重装配置文档
放入光盘
在系统上电正常运行后，给S8700安装系统软件。

连接端口为下面的左数第一个端口
使用交叉线缆连接S8700Service端口（eth2口），设置笔记本ip为192.11.13.5
255.255.255.252
telnet 192.11.13.6进入软件安装界面，开始安装
XX版本是R014x.00.5.742.0，图中只为示例
安装的软件版本
继续安装
完成安装，S8700重IE界面登入系统192.11.13.6 默认用户名密码
选择：Launch Maintenance Web Interface 选择：Server Date/Times
允许TELNET Security-- Server Access
上传补丁打patch
telnet92.168.1.6进入系统
使用cd /var/home/ftp/pub和ls –ltr命令查看文件是否下载到了S8700里面
解补丁压缩包
激活补丁文件
配置服务器
默认下一步继续
8720A与8720B之间连上线缆，登陆正在使用的服务器，查看服务器状态，是否已经互相认出对方。

备份正使用服务器的配置。

IE中release新装的服务器，再查看服务器状态。

Avaya IP电话用户手册

Avaya 在下列许可类型范围内向终端用户提供使用许可证。除非本文档或最终用户适用的其他材料指定不同的许可数目或功能单元，否则所授许可的适用数目及功能单元将为一 (1) 个。“指定处理器”是指单一独立的计算设备。“服务器”指托管可由多个用户访问的软件应用程序的指定处理器。“软件”指对象代码形式的计算机程序，最初由 Avaya 许可，最后供终端用户使用，可以是独立的产品，也可以是预装在硬件上的产品。“硬件”指标准的硬件产品，这些产品最初由 Avaya 销售，最后供终端用户使用。
许可证类型
指定系统许可证 (DS)。除非本文档或最终用户适用的其他材料中明确规定不同的指定处理器数量，否则最终用户仅可在一台指定处理器上安装和使用各软件版本。Avaya 可要求，根据类型、序列号、功能按键、位置或其他具体标识对指定处理器加以识别，或由最终用户通过 Avaya 为该目的而专门规定的电子方式向 Avaya 提供指定处理器。
许可
使用或安装产品，即表示终端用户接受本文档所载条款以及 Avaya 网站 /LicenseInfo/ 所载的一般许可条款（以下简称“一般许可条款”）。如果您不想受这些条款约束，您必须在产品交付后十 (10) 天内将产品退回您购买产品的地点，以便办理退货或退款。
链接免责声明
Avaya Inc. 对本文档中引用的任何链接网站的内容或可靠性概不负责， Avaya 没有义务核准这些网站中描述或提供的产品、服务或信息。。我们无法保证这些链接始终有效，我们也无法控制链接页面的可用性。
保修
Avaya Inc. 对本产品提供有限保修。请参照销售协议制定有限保修条款。此外，在保修期内，可以从以下 Avaya 支持网站获得 Avaya 标准保修语言以及产品支持信息：/support

配置文档-VoIP-AVAYA电话会议3方通话

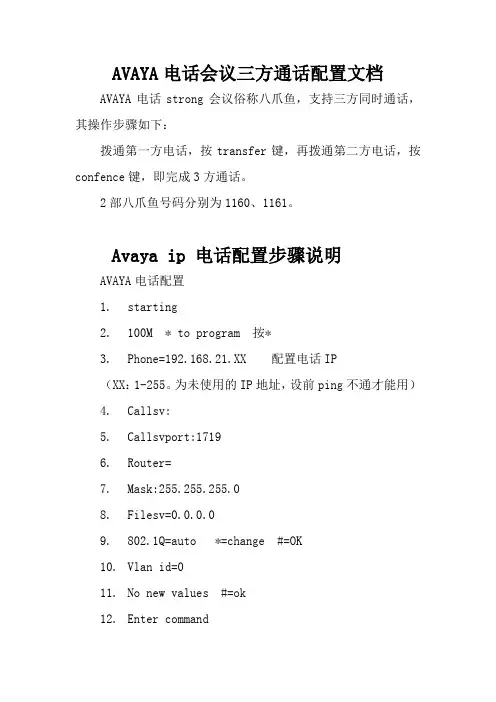

AVAYA电话会议三方通话配置文档
AVAYA电话strong会议俗称八爪鱼，支持三方同时通话，其操作步骤如下：
拨通第一方电话，按transfer键，再拨通第二方电话，按confence键，即完成3方通话。

2部八爪鱼号码分别为1160、1161。

Avaya ip 电话配置步骤说明
AVAYA电话配置
1. starting
2. 100M * to program 按*
3. Phone=192.168.21.XX 配置电话IP
（XX：1-255。

为未使用的IP地址，设前ping不通才能用）
4. Callsv:
5. Callsvport:1719
6. Router=
7. Mask:255.255.255.0
8. Filesv=0.0.0.0
9. 802.1Q=auto *=change #=OK
10. Vlan id=0
11. No new values #=ok
12. Enter command
13. 重启电话即可
配置电话确认按# callsv、callsvport、router、mask、filesv、vlan id按上述数据配置即可。

更换分机号操作
1. 电话正常使用界面，mute后响一声—log off(按键564633)
2. 画面：Log off? *=no #=yes 按#
3. 画面：Ext=输入新的分机号 #=OK 按#
4. Password=0123/1234 按#
重启即可。
