路灯计算表格-2018.12.18

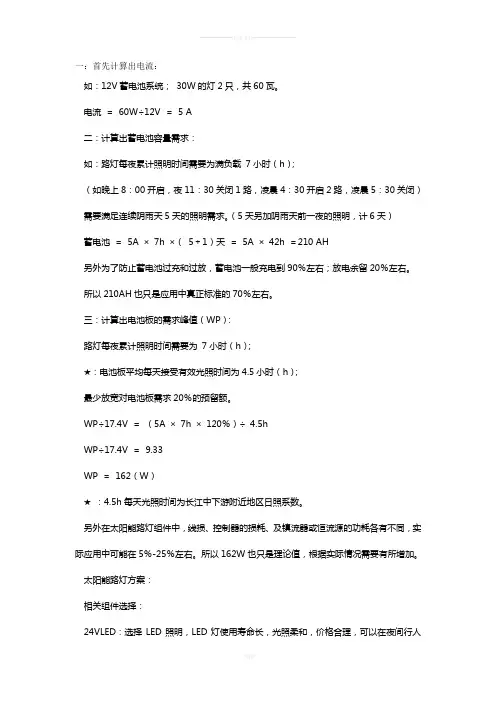

太阳能路灯配置计算方法一：首先计算出电流：如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流＝60W÷12V ＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载 7小时（h）；（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A × 7h ×（ 5＋1）天＝5A × 42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以210AH也只是应用中真正标准的70％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝ 9.33WP ＝ 162（W）★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

太阳能路灯方案：相关组件选择：24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。

每瓦80-105lm左右，光衰小于年≤5％；12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V电池板（串24V）：转换率15％以上单晶正片；24V控制器：MCT充电方式、带调功功能（另附资料）；6M灯杆（以造型美观，耐用、价格便宜为主）一、40瓦备选方案配置一(常规)1、 LED灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

一：首先计算出电流：如：12V蓄电池系统；30W的灯2只，共60瓦。

电流＝60W÷12V ＝5 A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载7小时（h）；（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A ×7h ×（5＋1）天＝5A ×42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以210AH也只是应用中真正标准的70％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A ×7h ×120％）÷4.5hWP÷17.4V ＝9.33WP ＝162（W）★：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

太阳能路灯方案：相关组件选择：24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。

每瓦80-105lm左右，光衰小于年≤5％；12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V电池板（串24V）：转换率15％以上单晶正片；24V控制器：MCT充电方式、带调功功能；6M灯杆（以造型美观，耐用、价格便宜为主）一、40瓦备选方案配置一(常规)1、LED灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

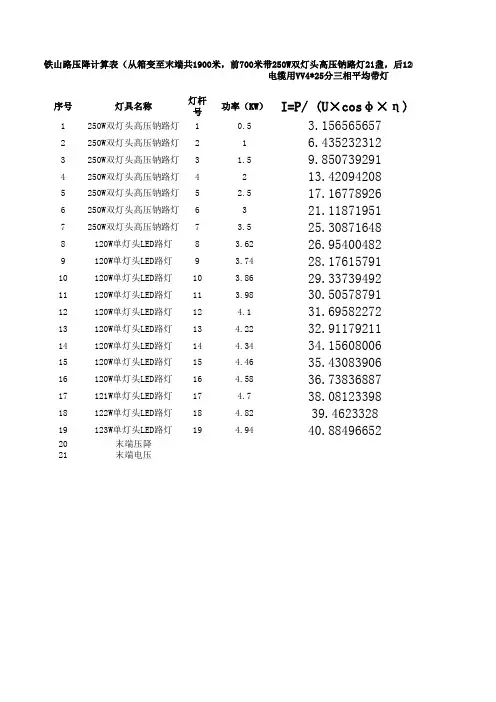

铁山路压降计算表（从箱变至末端共1900米，前700米带250W双灯头高压钠路灯21盏，后1200米电缆用VV4*25分三相平均带灯序号灯具名称灯杆号功率（KW）I=P/ (U×cosφ×η) 1250W双灯头高压钠路灯10.5 3.1565656572250W双灯头高压钠路灯21 6.4352323123250W双灯头高压钠路灯3 1.59.8507392914250W双灯头高压钠路灯4213.420942085250W双灯头高压钠路灯5 2.517.167789266250W双灯头高压钠路灯6321.118719517250W双灯头高压钠路灯7 3.525.308716488120W单灯头LED路灯8 3.6226.954004829120W单灯头LED路灯9 3.7428.1761579110120W单灯头LED路灯10 3.8629.3373949211120W单灯头LED路灯11 3.9830.5057879112120W单灯头LED路灯12 4.131.6958227213120W单灯头LED路灯13 4.2232.9117921114120W单灯头LED路灯14 4.3434.1560800615120W单灯头LED路灯15 4.4635.4308390616120W单灯头LED路灯16 4.5836.7383688717121W单灯头LED路灯17 4.738.0812339818122W单灯头LED路灯18 4.8239.462332819123W单灯头LED路灯19 4.9440.8849665220末端压降21末端电压1200米带120W单灯头LED路灯36盏，路灯间距35米，均带灯R=ρ×L/SΔU=I×R备注1.3224 4.1742424240.0041741.32248.5099512090.008511.322413.026617640.0130271.322417.747853810.0177481.322422.702684510.0227031.322427.927394690.0279271.322433.468246670.0334681.322435.643975970.0356441.322437.260151220.037261.322438.795771040.0387961.322440.340853940.0403411.322441.914555970.0419151.322443.522553880.0435231.322445.168000270.0451681.322446.853741570.0468541.322448.5828190.0485831.322450.358623810.0503591.322452.18498890.0521851.322454.066279730.05406654.06627973165.9337203。

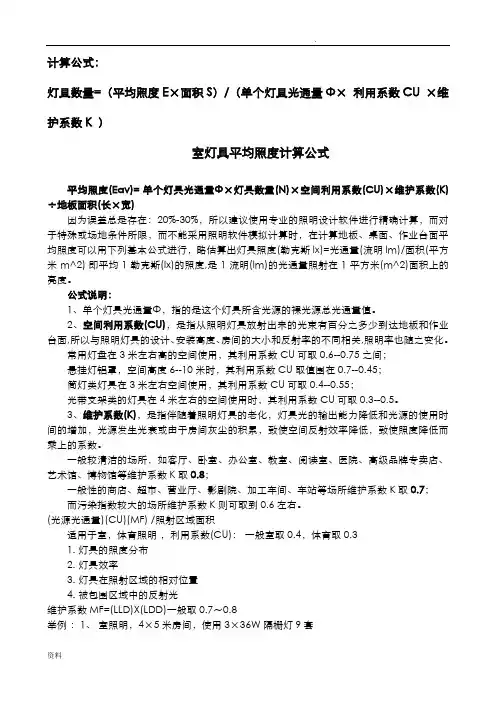

计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）室灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

公式说明：1、单个灯具光通量Φ，指的是这个灯具所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。

一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

(光源光通量)(CU)(MF) /照射区域面积适用于室，体育照明，利用系数(CU)：一般室取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室照明，4×5米房间，使用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）室灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

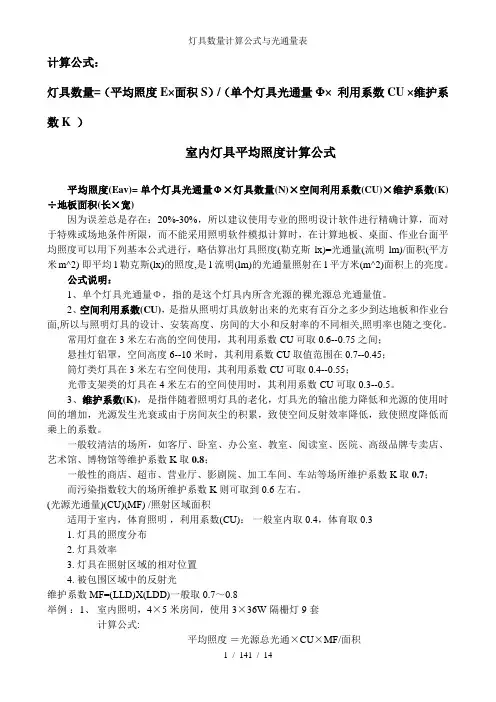

计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。

一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E，e）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。

（2）LED路灯外壳防护等级：IP65以上。

（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。

（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。

同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。

（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。

（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。

（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。

（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。

4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。

（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。

提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。

（3）LED光源色温4000±50K。

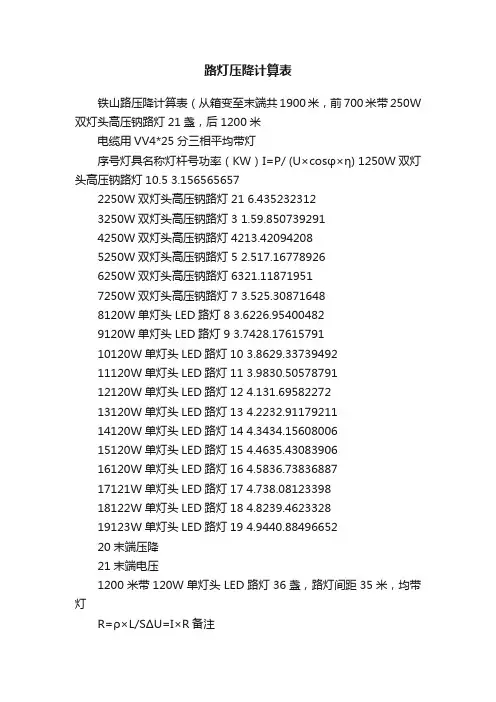

路灯压降计算表铁山路压降计算表（从箱变至末端共1900米，前700米带250W 双灯头高压钠路灯21盏，后1200米电缆用VV4*25分三相平均带灯序号灯具名称灯杆号功率（KW）I=P/ (U×cosφ×η) 1250W双灯头高压钠路灯10.5 3.1565656572250W双灯头高压钠路灯21 6.4352323123250W双灯头高压钠路灯3 1.59.8507392914250W双灯头高压钠路灯4213.420942085250W双灯头高压钠路灯5 2.517.167789266250W双灯头高压钠路灯6321.118719517250W双灯头高压钠路灯7 3.525.308716488120W单灯头LED路灯8 3.6226.954004829120W单灯头LED路灯9 3.7428.1761579110120W单灯头LED路灯10 3.8629.3373949211120W单灯头LED路灯11 3.9830.5057879112120W单灯头LED路灯12 4.131.6958227213120W单灯头LED路灯13 4.2232.9117921114120W单灯头LED路灯14 4.3434.1560800615120W单灯头LED路灯15 4.4635.4308390616120W单灯头LED路灯16 4.5836.7383688717121W单灯头LED路灯17 4.738.0812339818122W单灯头LED路灯18 4.8239.462332819123W单灯头LED路灯19 4.9440.8849665220末端压降21末端电压1200米带120W单灯头LED路灯36盏，路灯间距35米，均带灯R=ρ×L/SΔU=I×R备注1.3224 4.1742424240.004174 1.32248.5099512090.00851 1.322413.026617640.013027 1.322417.747853810.0177481.322422.702684510.0227031.322427.927394690.027927 1.322433.468246670.033468 1.322435.643975970.035644 1.322437.260151220.03726 1.322438.795771040.038796 1.322440.340853940.040341 1.322441.914555970.041915 1.322443.522553880.043523 1.322445.168000270.045168 1.322446.853741570.046854 1.322448.5828190.048583 1.322450.358623810.0503591.322452.18498890.0521851.322454.066279730.054066 54.06627973165.9337203。

灯杆强度计算A、灯杆强度计算参数输入1、路灯强度核算已知条件：风压W0：W0=V2/1.6=390.63 N/㎡风速：V=25m/s 迎风面积：灯杆迎风面积S1：灯杆材质：Q235B S1=(d+D)*H/2= 1.445㎡屈服强度：[σ]=235MPa 灯臂迎风面积S2：弹性模量：E=210GPa S2=L2*D2*N2=0.19998㎡灯杆参数：灯杆高度：H=10000mm 灯具迎风面积S3：灯杆上口直径：d=89mm S3=L3*D3*N3=0.6㎡灯杆下口直径：D=200mm 其他附件迎风面积S4：灯杆厚度：t=3mm S4=L4*D4*N4=4㎡灯臂长度:L2=3333mm 灯杆最大的扭矩在灯杆底部：灯臂宽度:D2=60mm 灯杆重心高度H Z：灯臂数量:N2=1个H Z=(2d+D)*H/3*(d+D)= 4.36 m灯具长度:L3=2000mm注：风压对整根灯杆的扭矩，随着高度不同而不同，所以灯具宽度:D3=300mm 我们采用近似计算，相当于风压全部作用在灯杆重心处。

风压对路灯各部分的扭矩：灯具数量:N3=1个M1=W0*S1*H Z=2460.94 N.m灯具离基础高度：H4=10600mm M2=W0*S2*H=781.17 N.m其他附件长度：L4=4000mm M3=W0*S3*H=2343.75 N.m其他附件宽度：D4=1000mm M4=W0*S4*H4=6250.00 N.m其他附件离基础高度：H4=4000mm其他附件数量：N4=1个M总=M1+M2+M3=11835.86 N.m灯杆根部的截面惯性矩：W=π*（D4-Di4）/(32*D)=9.00E-05m³灯杆根部实际理论扭矩允许值：[M]=W*[σ]=21160.61 N.m因此：[M]>M总合格灯杆强度是安全的2、路灯挠度核算圆锥杆，直径近似计算：Den=(d+D)/2=144.5mm截面惯性矩：I=π*（De4-Dei4）/64= 3.34E+06mm4重心处载荷：Q=M总/H Z2715N风压对路灯产生的挠度：Fmax=Q*H Z3/3*E*I=107.00 mm灯杆实际理论的挠度允许值：[Fmax]=H/40=250mm因此：[Fmax]>Fmax合格灯杆挠度是安全的结论：考虑风速的不均匀系数，空气动力系数，以及风向与灯杆、灯具的夹角等，实际危险截面处的应力及灯顶的挠度均比以上计算的结果低，故此灯杆设计是安全可靠的。

路灯间距35米，灯具光源400W钠灯，有补偿。

,三线供电。

回路长700米。

共20盏灯。

我选择电缆为5X35电缆，保护用断路器整定值为25A。

想知道大家电缆最小截面可以做到多少？到底多大截面最合理我来算算,路灯间距35米，灯具光源400W钠灯，有补偿。

,三线供电。

回路长700米。

共20盏灯。

我选择电缆为5X35电缆，保护用断路器整定值为25A。

由于负荷较小且线路较长,省略压降计算.700/35=20 20+1=21 共计最多21盏灯21/3=7 7*.4=2.8KW 2.8/.22/.85=15A, 每相功率2.8KW Ijs=15A 有补偿暂按0.85计. (考虑整定值20A)计算单相短路接地电流16mmRphp=3.291 Xphp=0.174 Zphp=3.3mΩ 3.3*700=2310mΩ变压器\开关等按50mΩ估算220/(2310+50)=0.093KA25mmRphp=2.106 Xphp=0.164 Zphp=2.11mΩ 2.11*700=1478mΩ变压器\开关等按50mΩ估算220/(1478+50)=0.143KA按整定值25A计算,25A*10(C型)*1.5=375A >143A 晕倒,效验不过.按整定值25A计算,25A*5(B型)*1.5=187.5A >143A 晕倒,效验不过.(选20A整定,可用)35mmRphp=1.503 Xphp=0.16 Zphp=1.511mΩ 1.511*700=1058mΩ变压器\开关等按50mΩ估算220/(1058+50)=0.2KA按整定值25A计算,25A*10(C型)*1.5=375A >200A 晕倒,效验不过.按整定值25A计算,25A*5(B型)*1.5=187.5A <200A 效验通过.眩光,分失能眩光与不舒适眩光。

凡是降低人眼视力的眩光称为失能眩光，凡使人产生不快之感的眩光称为不舒适眩光。
