化工原理实验复习2014

《化工原理实验》课程知识复习学习材料试题与参考答案一、单选题1.板框式压滤机由板与滤框构成，板又分为过滤板和洗涤板，为了便于区别，在板与框的边上设有小钮标志，过滤板以一钮为记号，洗涤板以三钮为记号，而滤框以二钮为记号，组装板框压滤机时，正确的钮数排列是（A）A.1—2—3—2—1B.1—3—2—2—1C.1—2—2—3—1D.1—3—2—1—22.设备内的真空度愈高，即说明设备内的绝对压强（B）A.愈大B.愈小C.愈接近大气压D.不变3.增大换热器传热面积的办法有（B）。

A.选用粗管排列B.选用翅片管C.增加管程数D.增加壳程数4.当离心泵输送的液体的粘度增大时，则其（B）A.扬程减少，流量效率轴功率均增大B.扬程流量效率均降低，轴功率增大C.扬程效率增大，流量，轴功率减少D.扬程流量效率均增大，轴功率减少5.离心泵的允许吸上真空度随泵的流量增大而（B）A.增大B.减少C.不变D.不能确定6.一台试验用离心泵，开动不久，泵入口处的真空度逐渐降低为零，泵出口处的压力表也逐渐降低为零，此时离心泵完全打不出水。

发生故障的原因是（D）A.忘了灌水B.吸入管路堵塞C.压出管路堵塞D.吸入管路漏气7.用板框压滤机恒压过滤某一滤浆（滤渣为不可压缩，且忽略介质阻力），若过滤时间相同，要使其得到的滤液量增加一倍的方法有（A）A.将过滤面积增加一倍B.将过滤压差增加一倍C.将滤浆温度到高一倍。

8.传热过程中当两侧流体的对流传热系数都较大时，影响传热过程的将是（B）A.管壁热阻B.管内对流传热热阻C.污垢热阻D.管外对流传热热阻9.金属的导热系数大都随其纯度的增加而（D），随其温度的升高而（D）A.增加，降低B.增加，增加C.降低，增加D.降低，降低10.板框压滤机组合时应将板框按（B）顺序置于机架上。

A.123123123...... B.123212321...... C.3121212 (3)11.离心泵铭牌上标明的扬程是指（D）A.功率最大时的扬程B.最大流量时的扬程C.泵的最大扬程D.效率最高时的扬程12.下述说法中正确的是（B）A.理论板假设B.理想物系C.塔顶泡点回流D.恒縻尔流假设13.旋风分离器的临界粒径是指能完全分离出来的（A）粒径。

化工原理复习题及答案【篇一：化工原理复习题库及答案】题一一：填充题（20分）1、某连续精馏塔中，若精馏段操作线方程的截距为零，则精馏段操作线斜率等于_______，提馏段操作线的斜率等于________ ,回流比等于____________, 馏出液等于___________,回流液量等于_____________。

2、理想溶液的特点是同分子间作用力_____异分子间作用力，形成的混合溶液中没有__________________.___________________。

3、精馏塔结构不变，操作时若保持进料的组成、流率、热状况及塔顶流率一定，只减少塔釜的热负荷，则塔顶组成______,塔底组成________4、精馏塔的塔底温度总是_______塔顶温度，其原因________________、-______________________________________________________ __。

5、已测得精馏塔自塔顶下数第四和第五层塔板的两相组成为0.62、0.75、0.70、0. 82,其中x4?0.70，试判断：y4?______、y5?______ 、x5?____。

6 、塔板负荷性能图中有______线，分别是___________、____________、_________________、_____________________、_____________________。

7、在选择吸收剂时，应主要考虑的4个方面是_____________、___________、_____________、______________。

8、对于低浓度气体吸收操作，在求传质单元数时，解析法的适用条件是__________________，对数平均推动力法的适用条件是__________________，梯级图解法的适用条件是____________,图解积分法的适用条件是_______。

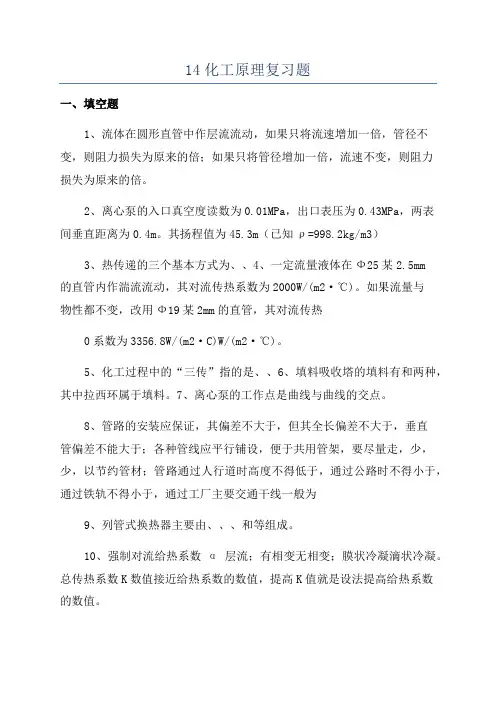

14化工原理复习题一、填空题1、流体在圆形直管中作层流流动，如果只将流速增加一倍，管径不变，则阻力损失为原来的倍；如果只将管径增加一倍，流速不变，则阻力损失为原来的倍。

2、离心泵的入口真空度读数为0.01MPa，出口表压为0.43MPa，两表间垂直距离为0.4m。

其扬程值为45.3m（已知ρ=998.2kg/m3）3、热传递的三个基本方式为、、4、一定流量液体在Ф25某2.5mm的直管内作湍流流动，其对流传热系数为2000W/(m2·℃)。

如果流量与物性都不变，改用Ф19某2mm的直管，其对流传热0系数为3356.8W/(m2·C)W/(m2·℃)。

5、化工过程中的“三传”指的是、、6、填料吸收塔的填料有和两种，其中拉西环属于填料。

7、离心泵的工作点是曲线与曲线的交点。

8、管路的安装应保证，其偏差不大于，但其全长偏差不大于，垂直管偏差不能大于；各种管线应平行铺设，便于共用管架，要尽量走，少，少，以节约管材；管路通过人行道时高度不得低于，通过公路时不得小于，通过铁轨不得小于，通过工厂主要交通干线一般为9、列管式换热器主要由、、、和等组成。

10、强制对流给热系数α层流；有相变无相变；膜状冷凝滴状冷凝。

总传热系数K数值接近给热系数的数值，提高K值就是设法提高给热系数的数值。

11、化工过程包括、、三个基本环节。

12、离心泵的转速提高10％，则流量提高；压头提高；轴功率提高13、离心泵的主要构件是、和14、某设备真空度为200mmHg，其绝压=mmHg。

（当地大气压为760mmHg）15、离心泵铭牌上所标明的流量Q是指16、流量测定的流量计有流量计；流量计；测速管和流量计。

17、孔板流量计是恒截面，变流量计；转子流量计是恒，变截面流量计；安装时上下游无须稳定段的是18、若不适当地提高离心泵的安装高度，则离心泵会发生现象；若没有灌泵，则离心泵会发生现象。

19、湍流时的摩擦系数与和有关。

《化工原理实验》水平测试复习提纲 2014.12一、处理工程实际问题的方法理论：1、工程问题实验研究方法论的作用：由此及彼。

由小见大2量纲分析理论方法的优缺点和步骤：优点：方法简单，不需要对过程机理深刻理解；实验结果可‘由此及彼，由小见大’。

缺点：不能对过程机理规律进行分析判断；结果不能外推，仅可在实验范围内应用。

步骤：参见教材P10—量纲分析方法一节。

3、建立数学模型的一般步骤：参见教材P17-18—建立数学模型的一般步骤一节。

1）对过程进行观测研究，概括过程的主要特征；2）抓住过程主要特征，对过程作适当简化，建立过程物理模型；3）根据物理模型建立数学模型。

4、处理工程问题实验方法的典型应用1）阻力实验—量纲分析理论方法2）离心泵实验—直接实验的方法3）过滤实验---数学模型方法4）传热实验—过程分解与合成的方法；量纲分析方法。

二、实验数据处理1、实验数据误差来源：系统误差、随机误差、过失误差---P382、观测的准确度和精确度：准确度是指观测数据的系统误差大小，系统误差小就称数据的准确度高；精确度是指观测数据的随机误差大小，随机误差小就称数据的精确度高。

在实验研究中，应首先要求数据的准确性大，其次考虑数据的精确性。

3、实验数据的处理方法：列表法：表头的设计图示法：坐标纸的选择数学模型法：目标函数的表达式；最小二乘法4、坐标纸系的适用场合：直角坐标纸：线性关系；一般场合；双对数坐标纸:幂函数关系；两变量数量级相差较大场合半对数坐标纸：指数函数关系。

5、直角坐标纸应用中坐标分度（亦称坐标比例尺）的计算方法---误差计算：实例:p56（例7）请掌握该例题的计算方法。

三、阻力实验实验流程实验操作步骤实验需测定哪些数据，分别采用什么仪表？数据处理方法和结果问题：1）压差传感器上平衡阀的作用是：在开车或结束时联通，在此二阶段防止传感器两端脉冲压差多大，损坏传感器2）流量测量采用涡轮流量计，该流量计要水平安装，其前后要有一定的稳定段长度。

化工原理实验考试复习
一、考试题型
选择题(10小题，20分)、判断题(10小题，20分)、简答题(3小题，30分)、数据处理题(1题，15分)、流程分析或设计题(15分)
二、考试范围
所做的全部实验内容，重点是流动阻力测定、泵性能曲线测定、传热系数测定(K、α)、精馏、吸收等。

三、要求
1、实验室所用的测量仪表（温度、流量、压强等测量仪表，有哪些类型？）；
2、流体流动实验一至实验五、气汽对流传热综合实验、部分回流精馏实验是如何保持连续稳态流动、稳态传热、稳态传质的？
3、完成实验所用的关键设备、结构特点与作用（传热，吸收，精馏）；
4、实验基本原理（传热，吸收）
5、实验操作步骤（操作要点）（流动阻力测定，流量计校正），如何操作，同时还要求掌握为什么这样操作（泵性能曲线测定）；
6、数据处理为流动阻力λ、传热系数K、泵性能曲线、精馏进料线方程与操作线方程等；
7、通过实验测量出的数据说明问题（吸收、传热、精馏）；
8、根据给定的实验流程图，找错――相关内容：吸收实验、气－汽对流传热综合实验。

9、给定一个实验测定任务，要根据实验原理分析，知道应该测定哪些参数？设置什么测量仪表？并画出流程装置图（在图中标注设备与仪表）――相关内容：气－汽对流传热综合实验、吸收实验。

10、简答题为泵操作方面或精馏、吸收或传热、综合内容各一题。

四、分值分配
动量传递部分：35分左右热量传递部分：20-25分
质量传递部分：30-35分综合部分：10分左右。

化工原理实验复习题思考题部分：一、填料吸收塔吸收实验。

1、本实验中，为什么塔底要有液封？液封高度如何计算？答：（1）液内正压，这时采用液封装置是防止塔内气体外漏，造成污染环境和浪费。

（2）塔内真空，这时采用液封装置是防止塔外气体进入塔内影响吸收效率和增加后面的相关设备负担。

必须正确地确定液封所需高度才能达到液封的目的。

计算方程：H=（（P1-P2）*10.2）／Y为保证液封高度效果，液封高度选取计算所需高度钾0.3～0.5m余量为例。

2、测定kxa有什么工程意义？答：传质系数kxa是气液吸收过程重要的研究内容，是吸收和催化剂等性能评定、吸收设备设计、放大的关键参数之一，从而可以找到填料层高度。

3、为什么二氧化碳吸收过程属于液膜控制？答：易溶气体的吸收过程是气膜控制：如氯化氢、氨气等吸收的阻力主要在气相，反之就是液膜控制，二氧化碳的溶解度和氯化氢比起来差远了，故应属于液膜控制。

4、当气体温度和液体温度不同时应用什么温度计算亨利系数？答：用液体温度，求kxa。

液体温度，由于亨利系数一般适用于稀溶液，这类溶解的传质过程属于液膜控制（m值大），液体影响的较大，故选择液体温度。

二、干燥实验1、毛毡含水是什么性质的水分？答：毛毡含有自由水和平衡水，其中干燥为除去自由水。

2、实验过程中干湿球温度计是否变化？为什么？答：是变化的，当空气越干燥水分蒸发的越快，吸热越多，湿球温度计示数越低，两支温度计的示数差别越大。

如果空气的湿度越大，水分蒸发的越慢，两支温度计的示数差别越小。

3、恒定干燥条件是指什么？答：干燥介质的湿度、温度、流速及与物料的接触方式都在整个干燥过程中均保持恒定。

4、如何判断实验已经结束了？答：待毛毡质量稳定的时候即为实验终了时。

5、在70-80度的空气流中干燥经过相当长的时间是否得到绝干物料？答：不能，因为不会存在绝对干燥，只会做到水的含量极其小而已，因为空气气流中存在水蒸汽。

我们能做的就是尽可能减少水的含量而不能使水完全消失。

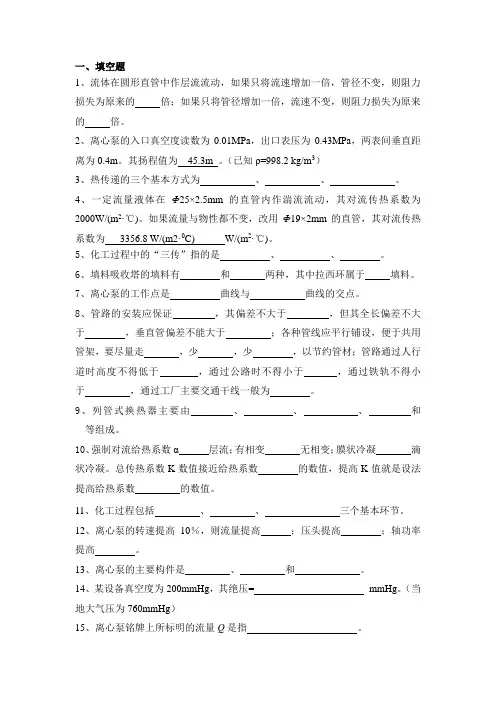

一、填空题1、流体在圆形直管中作层流流动，如果只将流速增加一倍，管径不变，则阻力损失为原来的倍；如果只将管径增加一倍，流速不变，则阻力损失为原来的倍。

2、离心泵的入口真空度读数为0.01MPa，出口表压为0.43MPa，两表间垂直距离为0.4m。

其扬程值为45.3m 。

（已知ρ=998.2 kg/m3）3、热传递的三个基本方式为、、。

4、一定流量液体在Ф25×2.5mm的直管内作湍流流动，其对流传热系数为2000W/(m2·℃)。

如果流量与物性都不变，改用Ф19×2mm的直管，其对流传热系数为3356.8 W/(m2·0C) W/(m2·℃)。

5、化工过程中的“三传”指的是、、。

6、填料吸收塔的填料有和两种，其中拉西环属于填料。

7、离心泵的工作点是曲线与曲线的交点。

8、管路的安装应保证，其偏差不大于，但其全长偏差不大于，垂直管偏差不能大于；各种管线应平行铺设，便于共用管架，要尽量走，少，少，以节约管材；管路通过人行道时高度不得低于，通过公路时不得小于，通过铁轨不得小于，通过工厂主要交通干线一般为。

9、列管式换热器主要由、、、和等组成。

10、强制对流给热系数α层流；有相变无相变；膜状冷凝滴状冷凝。

总传热系数K数值接近给热系数的数值，提高K值就是设法提高给热系数的数值。

11、化工过程包括、、三个基本环节。

12、离心泵的转速提高10％，则流量提高；压头提高；轴功率提高。

13、离心泵的主要构件是、和。

14、某设备真空度为200mmHg，其绝压= mmHg。

（当地大气压为760mmHg）15、离心泵铭牌上所标明的流量Q是指。

16、流量测定的流量计有流量计；流量计；测速管和流量计。

17、孔板流量计是恒截面，变流量计；转子流量计是恒，变截面流量计；安装时上下游无须稳定段的是。

18、若不适当地提高离心泵的安装高度，则离心泵会发生现象；若没有灌泵，则离心泵会发生现象。

化工原理复习资料(1) 在传热实验顶用饱和水蒸汽加热空气，总传热系数K 接近于 空气 侧的对传播热系数，而壁温接近于 饱和水蒸汽 侧流体的温度值。

(2) 热传导的全然定律是 傅立叶定律 。

间壁换热器中总传热系数K 的数值接近于热阻 大年夜 （大年夜、小）一侧的α值。

间壁换热器管壁温度t W 接近于α值 大年夜 （大年夜、小）一侧的流体温度。

由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈小，则该壁面的热阻愈 大年夜 （大年夜、小），其两侧的温差愈 大年夜 （大年夜、小）。

(3)由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈大年夜，则该壁面的热阻愈 小 ，其两侧的温差愈 小 。

(4)在无相变的对传播热过程中，热阻重要集中在 滞离层内（或热界线层内） ，削减热阻的最有效方法是 进步流体湍动程度 。

(5) 清除列管式换热器温差应力常用的方法有三种，即在壳体上加 膨胀节 、 采取浮头式 或 U 管式构造 ；翅片管换热器安装翅片的目标是 增长面积，加强流体的湍动程度以进步传热系数 。

(6) 厚度不合的三种材料构成三层平壁，各层接触优胜，已知b 1>b 2>b 3，导热系数λ1<λ2<λ3，在稳固传热过程中，各层的热阻R 1 > R 2 > R 3，各层导热速度Q 1 = Q 2 = Q 3。

(7) 物体辐射才能的大年夜小与 黑度 成正比，还与 温度的四次方 成正比。

(8) 写出三种轮回型蒸发器的名称 中心轮回管式 、 悬筐式 、 外加热式 。

(9) 在大年夜容积沸腾时液体沸腾曲线包含 天然对流 、 泡核沸腾 和 膜状沸腾 三个时期。

实际操作应操纵在 泡核沸腾 。

在这一时期内，传热系数跟着温度差的增长而 增长 。

(10) 传热的全然方法有 传导 、 对流 和 辐射 三种。

热传导的全然定律是⎽⎽⎽傅立叶定律⎽其表达式为⎽⎽⎽dQ= -ds λnt ∂∂⎽⎽⎽。

(11) 水在管内作湍流流淌，若使流速进步到本来的2倍，则其对传播热系数约为本来的1.74 倍；管径改为本来的1/2而流量雷同，则其对传播热系数约为本来的 3.48 倍。

2014年化工原理（上）复习题1-1、如附图所示，有一高位槽输水系统，管径为.mm mm φ⨯5735。

已知水在管路中流动的机械能损失为2452∑=⨯f u h (u 为管内流速)。

试求水的流量为多少/3m h 。

欲使水的流量增加20%，应将高位槽水面升高多少米？1-2、如附图所示，用离心泵输送水槽中的常温水。

泵的吸入管为.mm mm φ⨯3225，管的下端位于水面以下2m ，并装有底阀与拦污网，该处的局部压头损失为282u g⨯。

若截面'22-处的真空度为39.2kPa ，由'11-截面至'-22截面的压头损失为2122⨯u g。

试求：(1)吸入管中水的流量，/3m h ；(2)吸入口'11-截面的表压。

1-3、把内径为20mm 、长度为2m 的塑料管（光滑管），弯成倒U 形，作为虹吸管使用。

如习题1-31附图所示，当管内充满液体，一端插入液槽中，另一端就会使槽中的液体自动流出。

液体密度为/31000kg m ，黏度为1⋅mPa s 。

为保持稳态流动，使槽内液面恒定。

要想使输液量为./m h 317，虹吸管出口端距槽内液面的距离h 需要多少米？1-4、如附图所示，在水塔的输水管设计过程中，若输水管长度由最初方案缩短25%，水塔高度不变，试求水的流量将如何变化？变化了百分之几？水在管中的流动在阻力平方区，且输水管较长，可以忽略局部摩擦阻力损失及动压头。

1-5、用1689mm mm φ⨯的钢管输送流量为/60000kg h 的原油，管长为100km ，油管最大承受压力为.MPa 157。

已知50℃时油的密度为/3890kg m ，黏度为181⋅mPa s 。

假设输油管水平铺设，其局部摩擦阻力损失忽略不计，试问为完成输油任务，中途需设置几个加压站？1-6、如附图所示的常温下操作的水槽，下面的出水管直径为.5735mm mm φ⨯。

当出水阀全关闭时，压力表读数为30.4kPa 。

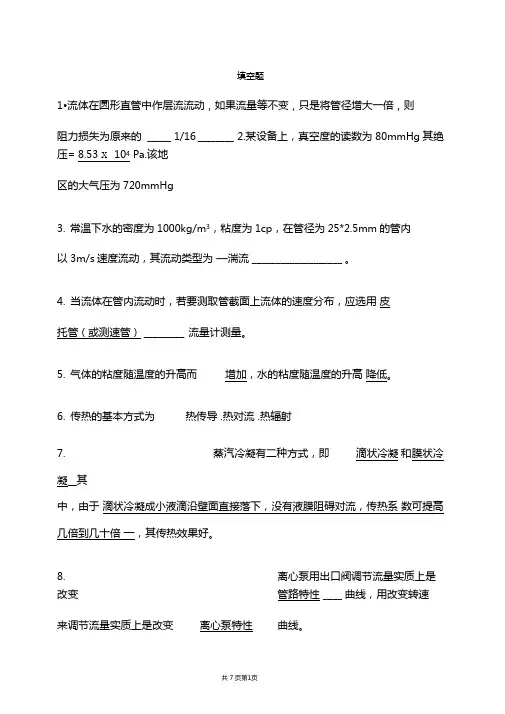

填空题1•流体在圆形直管中作层流流动，如果流量等不变，只是将管径增大一倍，则阻力损失为原来的 _____ 1/16 ________ 2.某设备上，真空度的读数为80mmHg其绝压= 8.53 x 104 Pa.该地区的大气压为720mmHg3.常温下水的密度为1000kg/m3，粘度为1cp，在管径为25*2.5mm的管内以3m/s速度流动，其流动类型为—湍流 ___________________ 。

4.当流体在管内流动时，若要测取管截面上流体的速度分布，应选用皮托管（或测速管） _________ 流量计测量。

5.气体的粘度随温度的升高而增加，水的粘度随温度的升高降低。

6.传热的基本方式为热传导.热对流.热辐射7.蒸汽冷凝有二种方式，即滴状冷凝和膜状冷凝__其中，由于滴状冷凝成小液滴沿壁面直接落下，没有液膜阻碍对流，传热系数可提高几倍到几十倍一，其传热效果好。

8.离心泵用出口阀调节流量实质上是改变管路特性 ____ 曲线，用改变转速来调节流量实质上是改变离心泵特性曲线。

9.列管换热器中，用饱和水蒸汽加热空气。

空气走管内，蒸汽走管间，则管壁温度接近饱和水蒸汽侧流体的温度，总传热系数接近空气的对流传热系数。

10•在重力沉降操作中，影响沉降速度的因素主要有颗粒体积浓度、器壁效应和颗粒形状11.离心泵的效率n和流量Q的关系为当Q=0时，n =0；随着流量增大，泵的效率随之而上升并达到一最大值；此后随流量再增大时效率变下12.若沉降室高度降低，则沉降时间下降；生产能力不变。

（增加，不变或者下降）13、精馏塔有_5—种进料热状况，其中冷液体进料的q值最大，进料温度小于泡点温度。

14、在逆流吸收塔中，用清水吸收混合气中的溶质组分。

其液气比L/V为2.7，平衡关系为Y =1.5X。

若溶质的回收率为90%则操作液气比与最小液气比之比值2。

15、某设备上，真空度的读数为80mmHg,其绝压=_8.53x 104 __Pa.该地区的大气压为720mmHg。

化工原理复习2014（下册）选择题答案版化工原理复习题（下册）吸收与精馏一.选择题1.吸收操作的依据是（B）。

A.挥发度差异B.溶解度差异C.温度差异D.密度差异2.在逆流吸收塔中，增加吸收剂用量，而混合气体的处理量不变，则该吸收塔中操作线方程的斜率会____A_____。

A.增大B.减小C.不变D.不能确定3.在吸收系数的准数关联式中，反映物性影响的准数是（ B ）A.ShB.ReC.CaD.Sc4.已知SO2水溶液在三种温度t1、t2、t3下的亨利系数分别为E1=0.35kPa、E2=1.1kPa、E3=0.65kPa 则（A）A.t1<t2< bdsfid="98" p=""></t2<>B.t3>t2C.t3 <t1< bdsfid="101" p=""></t1<>D.t1>t25.在吸收塔中，随着溶剂温度升高，气体在溶剂中的溶解度将会（ C ）。

A.增加B.不变C.减小D.不能确定6.下述说明中正确的是（ D ）。

A.用水吸收氨属液膜控制B.常压下用水吸收二氧化碳属难溶气体的吸收，为气膜阻力控制C.用水吸收氧属难溶气体的吸收，为气膜阻力控制D.用水吸收二氧化硫为具有中等溶解度的气体吸收，气膜阻力和液膜阻力都不可忽略7.下述说法错误的是（B ）。

A.溶解度系数H很大，为易溶气体B.亨利系数E值很大，为易溶气体C.亨利系数E值很大，为难溶气体D.相平衡系数m值很大，为难溶气体8.扩散系数D是物质重要的物理性质之一，下列各因数或物理量与扩散系数无关的是（D）A.扩散质和扩散介质的种类B.体系的温度C.体系的压力D.扩散面积9.吸收塔的操作线是直线，主要基于如下原因（D）。

A 物理吸收B 化学吸收C 高浓度物理吸收D 低浓度物理吸收10.吸收操作的作用是分离（A）。

化工原理实验复习1.填空题1．在精馏塔实验中，开始升温操作时的第一项工作应该是开循环冷却水。

2．在精馏实验中，判断精馏塔的操作是否稳定的方法是塔顶温度稳定3．干燥过程可分为等速干燥和降速干燥。

4．干燥实验的主要目的之一是掌握干燥曲线和干燥速率曲线的测定方法。

5．实验结束后应清扫现场卫生，合格后方可离开。

6．在做实验报告时，对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。

7.在精馏实验数据处理中需要确定进料的热状况参数q 值，实验中需要测定进料量、进料温度、进料浓度等。

8.干燥实验操作过程中要先开鼓风机送风后再开电热器，以防烧坏加热丝。

9.在本实验室中的精馏实验中应密切注意釜压，正常操作维持在0.005mPa，如果达到0.008～0.01mPa，可能出现液泛，应该减少加热电流（或停止加热），将进料、回流和产品阀关闭，并作放空处理，重新开始实验。

10.在精馏实验中，确定进料状态参数q 需要测定进料温度，进料浓度参数。

11.某填料塔用水吸收空气中的氨气，当液体流量和进塔气体的浓度不变时，增大混合气体的流量，此时仍能进行正常操作，则尾气中氨气的浓度增大12.在干燥实验中，提高空气的进口温度则干燥速率提高;若提高进口空气的湿度则干燥速率降低。

13.常见的精馏设备有填料塔和板式塔。

14.理论塔板数的测定可用逐板计算法和图解法。

15.理论塔板是指离开该塔板的气液两相互成平衡的塔板。

16.填料塔和板式塔分别用等板高度和全塔效率来分析、评价它们的分离性能。

2.简答题一.精馏实验1.其它条件都不变，只改变回流比，对塔性能会产生什么影响？答：精馏中的回流比R，在塔的设计中是影响设备费用（塔板数、再沸器、及冷凝器传热面积）和操作费用（加热蒸汽及冷却水消耗量）的一个重要因素，所以应该选择合适的回流比。

在操作中，它是一对产品的质量与产量有重大影响而又便于调节的参数。

2．进料板的位置是否可以任意选择？它对塔的性能有何影响？答：冷液进料时，q线斜率大于零，所以提馏段操作线原理平衡线，与其他进料状况相比要想达到相同的分离效果，必须减少板数，但实际板数不会变，使得分离效果更好。

拟题学院（系）：化工学院 2012级安全、化学、环境、环工、制剂 适用专业：自动化、测控、材化、海洋、材料等 2013-2014 学年 2 学期 化工原理实验B (B 卷) 试题标准答案（答案要注明各个要点的评分标准）一、填空题（每空2分，共20分）1. 空气流量调节阀，基本不变，空气流量，空气进口温度，空气出口温度2. 馏出液组成、釜残液组成、原料液组成、回流比、进料温度二、判断题（每题2分，共20分）1. √2. ×3. ×4. √5. ×6. ×7. √8. √9. ×10. ×三、简答题（每题5分，共20分）每题回答出要点即可，不要求叙述完全一致，答题要点如下：1. (1) 实验题目；(2) 报告人及合作者姓名； (3) 实验任务； (4) 实验原理； (5) 实验设备及流程、操作； (6) 原始数据记录和数据整理表格； (7) 实验结果，用图线或关系式表达出来； (8) 分析讨论。

(5分)2．表压，表压=绝对压强—当地大气压 (5分)3．当空气流量增大时，总传热系数会变大，空气流量增大，空气侧的对流传热系数增大，总传热系数接近空气侧的对流传热系数。

(5分)4．(1) 熟悉、了解精馏塔设备的结构和流程； (2) 向蒸馏釜中加入料液，维持液面在2/3 处；(3) 打开加热，调节加热电压，打开冷却水； (4) 待操作温度后，取塔顶塔釜样品，测定其组成； (5) 停车，关闭加热； (6)待塔内没有回流时，将冷却水关闭，实验结束。

(5分)四、数据处理题（20分）S =πd o L =0.0734 m 2 5分()()C t T t T t T t T t m ︒=-=-----=-----=∆2.351.131.74ln 1.131.743.964.1093.354.109ln )3.964.109()3.354.109(ln 出进出进 5分若不对流量计读数进行校正，可采用如下计算方法s J /43.117)3.353.96(10007.1147.136006Q 3=-⨯⨯⨯⨯= 5分 拟 题 人： 张俊梅书写标准答案人： 张俊梅)/(406.452.350734.043.1172K m W t S QK m ⋅=⨯=∆⋅= 5分五、实验设计题（20分）实验装置参考图如下：（10分）图：突然缩小阻力系数测定装置示意图实验数据表：（10分）。

每个实验的原理、操作方法、仪表的使用、实验记录、数据处理、思考题一、吸收实验：任务，实验原理、流程图、数据处理（用公式表示）、操作步骤任务：测定填料塔的流体力学性能测定规定条件下的总吸收系数；分析操作条件对总吸收系数的影响1、、K xa测定方法和原理、需测数据、数据整理2、实验中所用的仪表、仪器（空气的输送、流量调节、测量方法，尾气的浓度测定、体积测定方法等3、实验装置中气液进出口装置的作用：为什么4、强化传质的方法5、典型填料的种类和名称6、实验预习报告和实验报告后的思考题二、精馏实验：物系、实验原理、流程图、数据处理（用公式表示）1)测定指定条件下的全塔效率或等板高度2)操作中可调节可控制的量3)物料浓度的测定方法4)操作步骤，先全回流，再确定一定回流比操作，为什么5)实验中出现异常现象（液泛，无回流），如何判断？如何处理？6)进料状态对精馏塔的操作有何影响？确定q线需要测定哪几个量？查取进料液的汽化潜热时定性温度应取何值？7)什么是全回流？全回流操作的标志有哪些？在生产中有什么实际意义？8)其他条件都不变，只改变回流比，对塔性能会产生什么影响？9)进料板位置是否可以任意选择，它对塔的性能有何影响？10)为什么酒精蒸馏采用常压操作而不采用加压蒸馏或真空蒸馏？11)将本塔适当加高，是否可以得到无水酒精？为什么？12)影响精馏塔操作稳定的因素有哪些？如何确定精馏塔操作已达稳定？本实验装置能否精馏出98%（质量）以上的酒精？为什么？13)各转子流量计测定的介质及测量条件与标定时的状态不同，应如何校正？三、干燥实验：任务，原理、方法、装置1)测定物料纸板在恒定干燥工况下的干燥速率曲线2)仪器设备：空气的输送、测定、温度的控制和测定方法3)实验操作步骤4)如何维持恒定干燥条件？5)在70—80摄氏度的空气流中干燥，经过相当长的时间，能否得到绝干物料？为什么？通常要获得绝干物料采用什么方法？6)测定干燥速率曲线有何意义？它对设计干燥器及指导生产有些什么帮助？7)使用废气循环对干燥作业有什么好处？干燥热敏性物料或易变形、开裂的物料为什么多使用废气循环？怎样调节新鲜空气和废气的流量？仪表部分：流量的测量测量方法是量体积法和称重法。

化工原理实验复习题（1）化工原理实验复习题思考题部分：一、填料吸收塔吸收实验。

1、本实验中，为什么塔底要有液封？液封高度如何计算？答：（1）液内正压，这时采用液封装置是防止塔内气体外漏，造成污染环境和浪费。

（2）塔内真空，这时采用液封装置是防止塔外气体进入塔内影响吸收效率和增加后面的相关设备负担。

必须正确地确定液封所需高度才能达到液封的目的。

计算方程：H=（（P1-P2）*10.2）／Y为保证液封高度效果，液封高度选取计算所需高度钾0.3～0.5m余量为例。

2、测定kxa有什么工程意义？答：传质系数kxa是气液吸收过程重要的研究内容，是吸收和催化剂等性能评定、吸收设备设计、放大的关键参数之一，从而可以找到填料层高度。

3、为什么二氧化碳吸收过程属于液膜控制？答：易溶气体的吸收过程是气膜控制：如氯化氢、氨气等吸收的阻力主要在气相，反之就是液膜控制，二氧化碳的溶解度和氯化氢比起来差远了，故应属于液膜控制。

4、当气体温度和液体温度不同时应用什么温度计算亨利系数？答：用液体温度，求kxa。

液体温度，由于亨利系数一般适用于稀溶液，这类溶解的传质过程属于液膜控制（m值大），液体影响的较大，故选择液体温度。

二、干燥实验1、毛毡含水是什么性质的水分？答：毛毡含有自由水和平衡水，其中干燥为除去自由水。

2、实验过程中干湿球温度计是否变化？为什么？答：是变化的，当空气越干燥水分蒸发的越快，吸热越多，湿球温度计示数越低，两支温度计的示数差别越大。

如果空气的湿度越大，水分蒸发的越慢，两支温度计的示数差别越小。

3、恒定干燥条件是指什么？答：干燥介质的湿度、温度、流速及与物料的接触方式都在整个干燥过程中均保持恒定。

4、如何判断实验已经结束了？答：待毛毡质量稳定的时候即为实验终了时。

5、在70-80度的空气流中干燥经过相当长的时间是否得到绝干物料？答：不能，因为不会存在绝对干燥，只会做到水的含量极其小而已，因为空气气流中存在水蒸汽。

化工原理实验复习题恒压过滤常数测定实验一、问答题1. 板框过滤机的优缺点是什么？优点：结构简单、制造方便、占地面积较小而过滤面积较大，操作压力高，适应能力强。

缺点：间歇操作，生产效率低，劳动强度大，滤布损耗也较快。

2. 板框压滤机的操作分哪几个阶段？过滤、洗涤、卸渣、清理、装合等操作。

3. 为什么过滤开始时，滤液常常有点浑浊，而过段时间后才变清？部分滤渣透过滤布，一段时间后，形成滤饼，滤渣不能透过滤饼，滤液变清。

4. 影响过滤速率的主要因素有哪些？当你在某一恒压下所测得的K、q e、θe值后，若将过滤压强提高一倍，问上述三个值将有何变化？影响因素：压强差、过滤面积、流体的性质、颗粒的性质及粒径大小。

压强提高一倍，K增加，q e、θe均减小。

5. 恒压条件下过滤，过滤速度随时间如何变化？因为滤饼厚度（亦即滤饼阻力）随着时间而增加，所以恒压过滤速度随着时间而降低。

6. 板框过滤机的过滤终了时的过滤速率与洗涤速率的关系？洗涤速率是过滤速率的1/4倍。

7. 数据处理时，为什么q（单位过滤面积获得的滤液体积）要取平均值？因为随着过滤的进行，滤饼加厚，阻力增大，单位面积通过的滤液体积是变数，所以应该取平均值。

二、实验操作指出滤板和滤框，滤板与滤框装合时的排列顺序，料浆与洗液的流程。

学生简述流程，并模拟操作。

空气－蒸汽对流给热系数测定一、问答题1. 传热实验中，套管换热器上方的排气阀有何作用？排放不凝性气体，提高传热效率。

2. 实验结束后，为什么要先关蒸汽，再关鼓风机？让风机输送的冷空气尽快将热量带走，使系统恢复常温。

3. 为什么在双对数坐标系中准数关联式近似为一条直线？只有在双对数坐标系中才能将非线性的准数关联式转化为线性关系。

4. 气—汽换热的结果是什么？冷空气变为热空气，水蒸汽变为冷凝水。

5.实验中使用的孔板流量计设计原理是什么？依据柏努利方程，动能与静压能之间的转换。

6. 在用饱和水蒸汽加热空气的传热实验中，测得管壁面温度接近蒸汽温度，原因是什么？蒸汽冷凝对流传热系数远大于空气对流传热系数，因此壁温接近蒸汽温度。
