先张法预应力梁施工工艺流程图
- 格式：doc
- 大小：26.00 KB
- 文档页数：3
下载文档原格式
合集下载

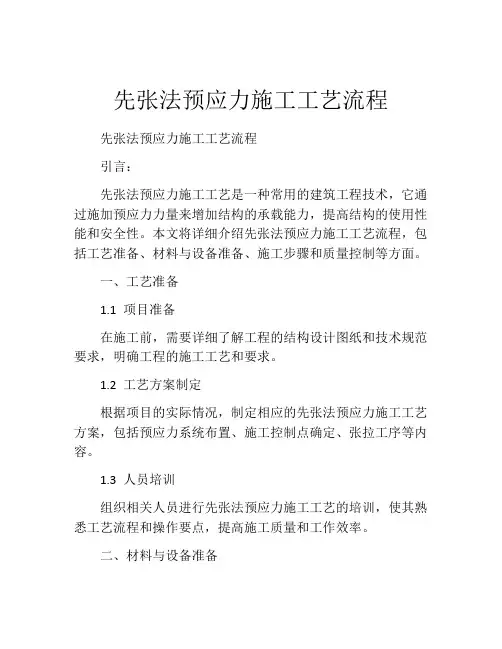

先张法预应力施工工艺流程
先张法预应力施工工艺流程先张法预应力施工工艺流程引言：先张法预应力施工工艺是一种常用的建筑工程技术，它通过施加预应力力量来增加结构的承载能力，提高结构的使用性能和安全性。
本文将详细介绍先张法预应力施工工艺流程，包括工艺准备、材料与设备准备、施工步骤和质量控制等方面。
一、工艺准备1.1 项目准备在施工前，需要详细了解工程的结构设计图纸和技术规范要求，明确工程的施工工艺和要求。
1.2 工艺方案制定根据项目的实际情况，制定相应的先张法预应力施工工艺方案，包括预应力系统布置、施工控制点确定、张拉工序等内容。
1.3 人员培训组织相关人员进行先张法预应力施工工艺的培训，使其熟悉工艺流程和操作要点，提高施工质量和工作效率。
二、材料与设备准备2.1 预应力钢束根据设计要求，选用符合标准的预应力钢束，包括直径、材料等。
2.2 预应力锚具根据设计要求，选用相应的预应力锚具，确保其质量和使用性能。
2.3 预应力设备包括张拉机、预应力计等设备的准备和调试，确保设备正常运行和准确控制预应力力量的施加。
2.4 预应力灌浆材料选用符合标准的预应力灌浆材料，确保灌浆质量和施工效果。
三、施工步骤3.1 吊装工艺根据具体情况制定吊装工艺方案，包括吊装设备和吊点的选取、吊装顺序和控制点等内容。
3.2 钢梁预埋设备安装根据设计要求，安装钢梁预埋设备，包括预埋套管和预埋锚具等。
3.3 钢筋绑扎按照设计要求，进行钢筋的绑扎工作，确保钢筋定位准确和连接可靠。
3.4 钢梁吊装利用起重机械将钢梁吊装到设计位置，并进行调整和定位。
3.5 孔道制作制作孔道，为预应力钢束的穿越和固定提供通道。
3.6 预应力钢束穿越将预应力钢束穿越孔道，并进行预应力锚具的固定。
3.7 张拉工序通过张拉机施加预应力力量，使钢束产生预应力，达到设计要求。
3.8 灌浆工序采用预应力灌浆材料对预应力钢束进行灌浆，确保钢束的固定和保护。
四、质量控制4.1 施工过程控制严格按照工艺方案，控制施工过程中的关键节点，确保工艺的连贯性和施工的正确性。
先张法预应力混凝土施工工艺
圆锥三槽式夹具锥销上有三条半圆槽，依锥销上半圆槽的大小，可分别锚固一根 φb3、 φb4 或 φb5 钢丝。套筒和锥销均用 45 号钢制作，套筒不作热处理，锥销热处理后的硬度应达 HRC40～45。
锥形夹具工作时依靠预应力钢丝的拉力就能够锚固住钢丝。锚固夹具本身牢固可靠地 锚固住预应力筋的能力，称为自锚。
式张拉装置
进行。 四横梁式油压千斤顶张拉装置，用钢量较大，大螺丝杆加工困难，调整预应力的初应 力费时间，油压千斤顶行程小，工效较低，但其一次张拉力大。 4．千斤顶的校验 采用千斤顶张拉预应力筋时，钢筋的控制应力主要用油压表上的读数来表示。油压表 上所指示的读数，表示千斤顶油缸活塞单位面积的油压力。在理论上可以将油压表读数乘以 活塞面积，即可求得张拉力的大小。因此，当我们已知预应力筋张拉力 N,所采用千斤顶油 缸活塞面积 F 的情况下，就可推算出张拉时油压表读数 P。
张拉预应力钢筋的工作过程——油嘴 6 进油，油缸向左侧伸出，由于偏心式夹具夹紧 了预应力钢筋，预应力钢筋被张拉。
临时锚固预应力钢筋和回油的工作过程——油缸向左伸出至最大行程，如果预应力钢 筋尚未达到控制应力，则需进行第二次张拉预应力钢筋的工作过程。为此，先使油嘴 6 缓缓 回油，这时由于预应力钢筋回缩和弹性顶压头的共同作用，将圆套筒三片式夹具的夹片推入 到套筒，而将预应力钢筋临时锚固在台座的横梁上。再向油嘴 5 进油，此时偏心式加具自动 松开，油缸退回到零行程位置，便完成了一个张拉循环过程。为将预应力钢筋张拉达到控制 应力的要求，常需要经过若干个张拉循环过程才能完成。
筑龙网
式中 M —— 由张拉力产生的倾覆力矩 M=Te
式中 T——张拉力的合力 e——张拉力合力Ｔ的作用点到覆转动点Ｏ的力臂 M1 ——抗倾覆力矩，如不考虑土压力，则 M1 =G1l1+ G2l2
锥形夹具工作时依靠预应力钢丝的拉力就能够锚固住钢丝。锚固夹具本身牢固可靠地 锚固住预应力筋的能力，称为自锚。
式张拉装置
进行。 四横梁式油压千斤顶张拉装置，用钢量较大，大螺丝杆加工困难，调整预应力的初应 力费时间，油压千斤顶行程小，工效较低，但其一次张拉力大。 4．千斤顶的校验 采用千斤顶张拉预应力筋时，钢筋的控制应力主要用油压表上的读数来表示。油压表 上所指示的读数，表示千斤顶油缸活塞单位面积的油压力。在理论上可以将油压表读数乘以 活塞面积，即可求得张拉力的大小。因此，当我们已知预应力筋张拉力 N,所采用千斤顶油 缸活塞面积 F 的情况下，就可推算出张拉时油压表读数 P。
张拉预应力钢筋的工作过程——油嘴 6 进油，油缸向左侧伸出，由于偏心式夹具夹紧 了预应力钢筋，预应力钢筋被张拉。
临时锚固预应力钢筋和回油的工作过程——油缸向左伸出至最大行程，如果预应力钢 筋尚未达到控制应力，则需进行第二次张拉预应力钢筋的工作过程。为此，先使油嘴 6 缓缓 回油，这时由于预应力钢筋回缩和弹性顶压头的共同作用，将圆套筒三片式夹具的夹片推入 到套筒，而将预应力钢筋临时锚固在台座的横梁上。再向油嘴 5 进油，此时偏心式加具自动 松开，油缸退回到零行程位置，便完成了一个张拉循环过程。为将预应力钢筋张拉达到控制 应力的要求，常需要经过若干个张拉循环过程才能完成。
筑龙网
式中 M —— 由张拉力产生的倾覆力矩 M=Te
式中 T——张拉力的合力 e——张拉力合力Ｔ的作用点到覆转动点Ｏ的力臂 M1 ——抗倾覆力矩，如不考虑土压力，则 M1 =G1l1+ G2l2
先张法预应力混凝土施工工艺
达到一定强度（一般不低于设计强度的75%），预应力筋
和混凝土之间有足够的粘结力时，放松预应力筋，借助粘 结力，对混凝土施加预压应力的施工方法。 先张法生产可采用台座法和机组流水法。其中，台座 法应用较广。
先张法施工顺序图
（a）
4
2
1
3
（b）
（c）
（a）张拉预应力筋；（b）浇注混凝土；（c）放松预应力筋
1-台座；2-预应力筋；3-夹具；4-构件
台座法工艺流程图
设计、制作台座 支底模、施工准备
预应力筋制作
放预应力筋、绑扎非预应力筋 张拉预应力筋 支侧模 浇注混凝土 养护、拆模 制作水泥浆试块 调整初应力
张拉机具标定
构件堆放
构件出槽
放松预应力筋
压混凝土试块
台座法工艺流程
1.先张法设备系统 （1）台座
（3）张拉
张拉力： 根据设计的张拉控制应力 σ 张拉注意事项:
con预应力筋的截面积Ap和张拉程
序中所规定的超张拉系数m即可按下式计算出预应力筋的张拉力：
N j ms con Ap
（1）对称张拉 （2）平稳操作 （钢筋的张拉力，一般用伸长值校核。当实测伸长值与
（2）夹具
（3）张拉设备
（1）台座
分类：墩式、槽式、桩式
墩式台座由台墩、横梁、牛腿及
台面组成，一般用于生产中小型构件 如屋架、空心板等，其长度通常为 100~150m。墩式台座有简易墩式台座、 重力墩式台座、构架式台座和桩基构 架式台座四种形式，可根据其特点及 应用条件选择。
槽式台座一般由钢筋混凝土传力
3.混凝土浇筑和养护
混凝土的浇筑应在预应力筋张 拉、钢筋绑扎和支模后立即进行， 一次浇筑完成。浇筑时，混凝土应 振捣密实，振动器不应碰撞预应力 筋，以避免引起预应力损失。 混凝土可采用自然养护或湿热养护。 但应注意，当采用湿热养护时，由于混 凝土和预应力筋的线膨胀系数不同，在 温度升高时台座长度变化较小而预应力 筋伸长，将引起预应力损失。这种温差 预应力损失如果是在混凝土逐渐硬结时 形成，则永远不能恢复。
先张法预应力施工
液压千斤顶 卷扬机
第十三页，共44页。
1）台座
台座是先张。
组成：台面、横梁、承力台墩。
分类：墩式台座、槽式台座、钢模台座等。
台面
台座
（1）墩式台座(tái zuò)
适用：生产中、小型构件。 要求：有足够的强度；
刚度(ɡānɡ dù)和稳定性； 满足生产工艺。
第五页，共44页。
3.预应力混凝土的优缺点
优点 1、抗裂性好，刚度大 由于对构件施加预应力，大大推迟了裂缝的出现，在使用荷载作用下，
构件可不出现裂缝，或使裂缝推迟出现，所以提高(tí gāo)了构件的刚 度，增加了结构的耐久性。
2、节省材料，减小自重 其结构由于必须采用高强度材料，因此可减少钢筋用量和构件截面尺 寸，节省钢材和混凝土，降低结构自重，对大跨度和重荷载结构有着明 显的优越性（可节约钢材40%～50%、混凝土20%～40%）。 3、提高(tí gāo)构件的抗剪能力 由于纵向预应力钢筋具有锚栓作用，阻碍着构件斜裂缝的出现与开展， 又由于预应力混凝土梁的曲线钢筋合力的竖向分力将部分地抵消剪力， 因而提高(tí gāo)了构件的抗剪能力。
先张法预应力施工(shī gōng)
2021/11/6
第一页，共44页。
第四章 预应力混凝土工程施工
4.1 先张法施工 4.2 后张法施工 4.3 无粘结预应力混凝土施工
第二页，共44页。
1.预应力混凝土概述
美国混凝土协会（ACI）对预应力混凝土下的定义是：“预应力混凝土 是根据需要人为地引入某一数值与分布的内应力，用以全部或部分抵消外荷 载应力的一种加筋混凝土。”
第四十二页，共44页。
4）预应力筋的放张
砼强度达到设计规定的数值(不小于标准强度的75%)后，才可放松预应力 筋。
第十三页，共44页。
1）台座
台座是先张。
组成：台面、横梁、承力台墩。
分类：墩式台座、槽式台座、钢模台座等。
台面
台座
（1）墩式台座(tái zuò)
适用：生产中、小型构件。 要求：有足够的强度；
刚度(ɡānɡ dù)和稳定性； 满足生产工艺。
第五页，共44页。
3.预应力混凝土的优缺点
优点 1、抗裂性好，刚度大 由于对构件施加预应力，大大推迟了裂缝的出现，在使用荷载作用下，
构件可不出现裂缝，或使裂缝推迟出现，所以提高(tí gāo)了构件的刚 度，增加了结构的耐久性。
2、节省材料，减小自重 其结构由于必须采用高强度材料，因此可减少钢筋用量和构件截面尺 寸，节省钢材和混凝土，降低结构自重，对大跨度和重荷载结构有着明 显的优越性（可节约钢材40%～50%、混凝土20%～40%）。 3、提高(tí gāo)构件的抗剪能力 由于纵向预应力钢筋具有锚栓作用，阻碍着构件斜裂缝的出现与开展， 又由于预应力混凝土梁的曲线钢筋合力的竖向分力将部分地抵消剪力， 因而提高(tí gāo)了构件的抗剪能力。
先张法预应力施工(shī gōng)
2021/11/6
第一页，共44页。
第四章 预应力混凝土工程施工
4.1 先张法施工 4.2 后张法施工 4.3 无粘结预应力混凝土施工
第二页，共44页。
1.预应力混凝土概述
美国混凝土协会（ACI）对预应力混凝土下的定义是：“预应力混凝土 是根据需要人为地引入某一数值与分布的内应力，用以全部或部分抵消外荷 载应力的一种加筋混凝土。”
第四十二页，共44页。
4）预应力筋的放张
砼强度达到设计规定的数值(不小于标准强度的75%)后，才可放松预应力 筋。

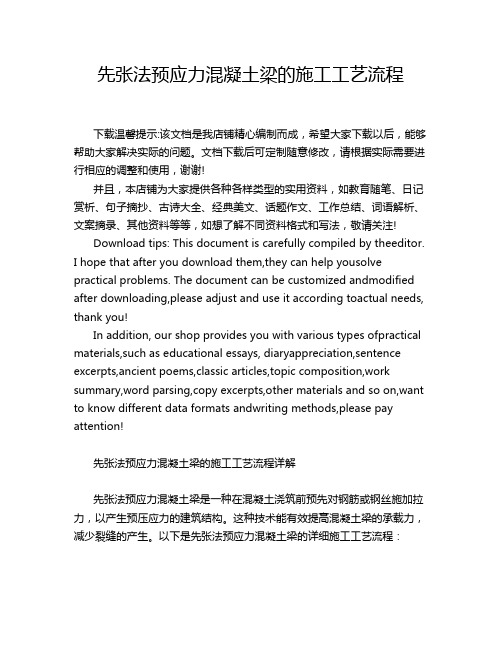

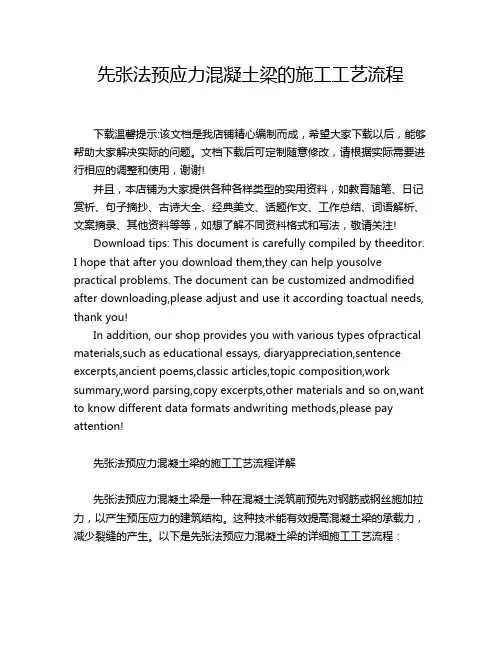

先张法预应力混凝土梁的施工工艺流程
先张法预应力混凝土梁的施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!先张法预应力混凝土梁的施工工艺流程详解先张法预应力混凝土梁是一种在混凝土浇筑前预先对钢筋或钢丝施加拉力，以产生预压应力的建筑结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先张法预应力梁施工工艺流程图
1
2
3、预应力张拉
采用三横梁一端多根张拉的施工方法，另一端固定，张拉力和伸长值双控张拉施工。
张拉前应根据钢绞线的试验弹性模量，计算钢绞线的理论伸长值。
（1）初张拉：采用螺丝杆锚具，拧动端头螺帽，调整预应力筋长度，使每根预应力筋受力均匀。
检查张拉设备的完整性，之后启动油泵。
初张拉一般施加10%的张拉应力，初张拉后，在预应力筋上选定适当位置作标记，作为量测伸长值的基点。
（2）正式张拉：两台千斤顶同步顶进，保持横梁平行移动，使钢绞线均匀受力，逐级加载至控制应
力。
（3）锚固：测量、记录钢绞线的伸长值，并核对实测值与理论计算值的误差，应控制在±6%以内，否则应查明原因及时调整。
张拉满足要求后，锚固预应力筋，千斤顶回油至零。
对于低松驰钢绞线先张法预应力筋的张拉程序为：0→初应力→σcon （持荷2min）→σcon（锚固）。
4、普通钢筋绑扎
钢筋按设计要求在加工棚内集中加工成型，铺设钢绞线之前，先将板梁底部钢筋绑扎好，待钢绞线穿入，张拉完成后，在绑扎非预应力钢筋，绑扎时应注意不要踩踏已张拉的钢绞线。
为保证施工安全，普通钢筋的绑扎应在预应力筋张拉完成5h以后进行。
5、模板
模板支立牢固，缝隙严密，模板内侧涂刷隔离剂。
芯模采用充气胶囊。
安放前，先对芯模进行充气检查，为防止胶囊浮起，充气胶囊定位钢筋要绑扎牢固。
6、混凝土浇筑
预制场内设立混凝土拌合站，混凝土集中拌合，自卸翻斗车运输，人工入模，水平分层浇筑，插入式振动器振捣。
7、养护
浇筑完成后，要及时覆盖洒水养护。
8、预应力放张
当混凝土达到设计规定的放松强度之后，即可放松预应力筋，放张采用砂箱法。
多余钢绞线用砂轮机切断。
9、移梁
达到规定强度后，移梁至存梁场存放。
