2023REPORTING 压力容器安全操作培训ppt课件•压力容器基本概念与分类•压力容器安全法规与标准•压力容器安全操作要点•常见事故类型及原因分析•应急处理措施与救援方法•总结回顾与拓展延伸目录20232023REPORTINGPART01压力容器基本概念与分类压力容器定义及作用压力容器定义指盛装气体或者液体,承载一定压力的密闭设备。
作用广泛应用于化工、石油、机械、动力、冶金、核能、航空、航天等部门,是生产过程中必不可少的重要设备之一。
按压力等级分类按用途分类按形状分类可分为反应容器、换热容器、分离容器和储运容器。
可分为球形、圆筒形、箱形、锥形等。
0302 01压力容器结构类型可分为低压、中压、高压和超高压容器。
常见压力容器举例用于储存压缩空气或其他气体的压力容器。
用于进行化学反应的压力容器,通常配有搅拌装置和加热/冷却系统。
用于两种或多种流体之间进行热量交换的压力容器。
用于气体或液体分离的压力容器,如精馏塔、吸收塔等。
储气罐反应釜换热器塔器2023REPORTINGPART02压力容器安全法规与标准国家法律法规及标准概述《特种设备安全法》01对压力容器的设计、制造、安装、使用、检验、维修等环节进行明确规定,确保特种设备安全运行。
《压力容器安全技术监察规程》02规定了压力容器的安全技术要求、安全管理、安全操作等内容,是压力容器安全监察的重要依据。
其他相关标准03如GB150《钢制压力容器》、JB4732《钢制压力容器——分析设计标准》等,对压力容器的设计、制造、检验等方面进行详细规定。
企业内部安全管理制度压力容器安全管理制度企业应建立压力容器安全管理制度,明确各级管理人员和操作人员的职责和权限,确保压力容器的安全运行。
压力容器安全技术档案企业应建立压力容器安全技术档案,记录压力容器的设计、制造、安装、使用、检验、维修等信息,方便管理和追溯。
压力容器安全操作规程企业应制定压力容器安全操作规程,规范操作人员的操作行为,确保压力容器的安全运行。
充装操作规程九、安全技术操作规程1、移动式压力容器充装前、后检查操作规程2、移动式压力容器充装操作规程3、气、液体分析操作规程4、充槽车液氩泵操作规程5、低温液体罐车操作液体注意事项与操作规程6、装卸用管面耐压试验操作规程7、事故应急处理操作规程衡阳盈德气体有限公司移动式压力容器充装前、后检查操作规程一、检查前准备1、检查前应将各种罐车外表清洗干净,应将有妨碍附件及安全装置检查的杂物、污染物清除;2、将罐车停放在指定(符合安全规定)的检查位置;3、备齐检查所用的工、量器具;4、收集罐车及操作人员(驾驶员、押运员)的相关证件,运行资料等;5、准备“充装前检查原始记录”表。
二、充装前检查1、罐车使用单位名称及组织机构代码证编号、罐车牌号、罐体编号、使用证编号;2、进站时间;3、罐车相关资料、(驾驶员)、押运员证件查验;4、罐体本体、涂色及标志检查项目及检查情况;5、罐车安全附件名称及检查情况;6、罐车管路和其它附件名称及检查情况;7、车辆行走部分名称及检查情况;8、罐内余压检查情况及残留介质测试分析情况;9、罐车泄漏检查情况;10、填写充装检查记录表并确定检查结论及要求整改或处置意见;(允许充装或不允许充装)11、检查人员(操作证号)、审核人员签字,检查日期。
三、充装后检查1、按汽车罐车使用说明书或操作规程的要求,关闭相关阀门;2、检查各密封面有无泄漏;3、核查罐体内介质的压力(充装后不得超过当时环境温度下介质的饱和蒸汽压力)或余压;4、检查罐体充装重量(不得超过规定的充装重量)或余量;5、分离汽车罐车与装卸装置的所有连接件;6、装卸记录(二联)由押运员负责送达卸液单位;7、驾驶员必须亲自确认汽车罐车与装卸装置的所有连接件已经妥善分离,才准启动车体。
8、填写充装检查记录表并归档。
衡阳盈德气体有限公司移动式压力容器充装操作规程一、充装的准备工作1、接到销售人员开出的装车通知单在20分钟内做好充装准备。

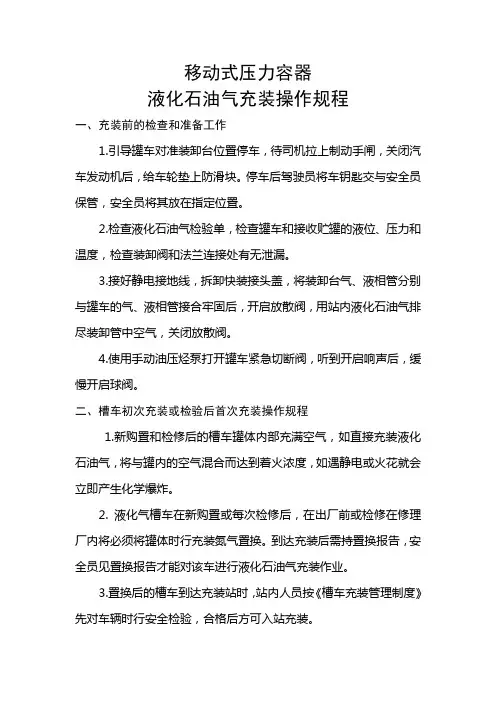

移动式压力容器液化石油气充装操作规程一、充装前的检查和准备工作1.引导罐车对准装卸台位置停车,待司机拉上制动手闸,关闭汽车发动机后,给车轮垫上防滑块。
停车后驾驶员将车钥匙交与安全员保管,安全员将其放在指定位置。
2.检查液化石油气检验单,检查罐车和接收贮罐的液位、压力和温度,检查装卸阀和法兰连接处有无泄漏。
3.接好静电接地线,拆卸快装接头盖,将装卸台气、液相管分别与罐车的气、液相管接合牢固后,开启放散阀,用站内液化石油气排尽装卸管中空气,关闭放散阀。
4.使用手动油压烃泵打开罐车紧急切断阀,听到开启响声后,缓慢开启球阀。
二、槽车初次充装或检验后首次充装操作规程1.新购置和检修后的槽车罐体内部充满空气,如直接充装液化石油气,将与罐内的空气混合而达到着火浓度,如遇静电或火花就会立即产生化学爆炸。
2. 液化气槽车在新购置或每次检修后,在出厂前或检修在修理厂内将必须将罐体时行充装氮气置换。
到达充装后需持置换报告,安全员见置换报告才能对该车进行液化石油气充装作业。
3.置换后的槽车到达充装站时,站内人员按《槽车充装管理制度》先对车辆时行安全检验,合格后方可入站充装。
4.槽车到达充装位置后,将车辆手闸拉住,将阻滑木放到车轮下。
5.把槽车的地线与操作台的地线网接爱,防止充装时产生静电火花。
6. 把槽车的液相、气相阀门与充装台的液相、气相阀门用导管连通。
7.稍后打开充装台的液相、气相阀门,从槽车一头的导管放散阀处,放散掉导管内的空气,放散后关闭放散角阀。
8.打开槽车的液相、气相阀门和紧急切断阀,开大充装台的气相、液相阀门,开始装液。
9.充装时要注意液位计与压力表的位置。
三、正常充装操作程序1.槽车要按指定位置停,手闸制动,熄灭发动机。
2.由站内人员认真检查,并在检查过程中做好详细资料审查记录。
(1)汽车槽车使用证,并在有效期内。
(2)汽车槽车准运证,并在有效期内。
(3)驾驶员驾照和从业资格证。
(4)押运员必须经培训和考核合格取得押运员证,并在有效期内。
