COD在线监测仪安装施工方案修订稿

目录1.目的 (3)2.范围 (3)3.设备的开箱及检验 (3)3.1设备的外观检验 (3)3.2设备的开箱检验 (3)4. 设备的安装 (4)4.1安装前的准备工作 (4)4.2设备的安装 (4)4.2.1仪器的正面图 (4)4.2.2设备的固定 (5)4.2.3取样管道的安装 (6)4.2.4电气连接 (7)4.2.5蠕动泵管道安装方法： (9)4.2.6电磁阀管道安装方法： (10)4.2.7其它管道的安装 (10)4.2.8测量杯的连接 (11)4.2.9电极的连接 (12)5.设备的运行使用 (12)5.1 各种菜单介绍 (13)5.1.1 运行菜单 (13)5.1.2 设置菜单 (13)5.1.3 数据菜单 (15)5.1.4 维护菜单 (16)5.1.5 帮助菜单 (16)5.2 标定 (16)5.2.1 标准溶液的标定 (16)5.2.2 手工标定曲线的生成方法 (17)5.3 测量 (17)5.3.1自动测量 (17)5.3.2 手动测量 (18)6日常维护........................................................... . (19)6.1 试剂更换及补充 (19)6.2 管道检查 (19)6.3 参比电极内溶液补充 (19)7.人员培训 (19)8.附录 (20)1.目的为确保COD-580型在线化学需氧量（COD）监测仪的安装调试工作能够顺利有序进行，特制定本规程。

2.范围本规程适用于本公司所安装的每一台COD-580型在线化学需氧量（COD）监测仪。

3.设备的开箱及检验3.1设备的外观检验3.1.1检验范围：对准备安装的每台设备3.1.2检验项目：1)外观：包装完整、无破损。

2)规格型号：规格型号正确无误。

3.1.3检验：由安装人员负责，做好记录。

3.2设备的开箱检验3.2.1检验范围：对准备安装的每台设备3.2.2检验项目：1)外观：面板、机箱无缺损。

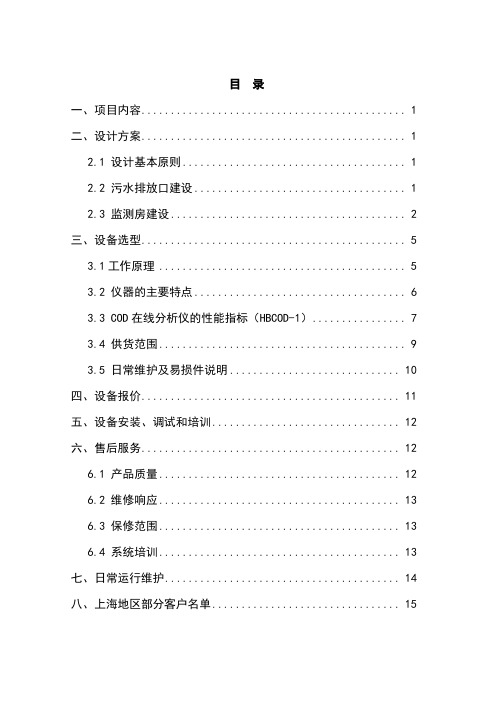

目录一、项目内容 (1)二、设计方案 (1)2.1 设计基本原则 (1)2.2 污水排放口建设 (1)2.3 监测房建设 (2)三、设备选型 (5)3.1工作原理 (5)3.2 仪器的主要特点 (6)3.3 COD在线分析仪的性能指标（HBCOD-1） (7)3.4 供货范围 (9)3.5 日常维护及易损件说明 (10)四、设备报价 (11)五、设备安装、调试和培训 (12)六、售后服务 (12)6.1 产品质量 (12)6.2 维修响应 (13)6.3 保修范围 (13)6.4 系统培训 (13)七、日常运行维护 (14)八、上海地区部分客户名单 (15)九、江苏、浙江地区部分客户名单 (16)一、项目内容COD在线监测仪能全面、及时、准确核定废水中COD的排放量。

贵单位污水排放口在线监控系统安装的监测仪器为：化学需氧量分析仪（COD）。

二、设计方案2.1 设计基本原则本着实用、稳定、可靠、易于掌握、操作、管理、维护的原则，配备符合国家标准和国家环保行业标准的仪器仪表，并留有充分的可扩展空间，以满足环保形势发展的要求。

确保技术先进、运行稳定可靠、经济实用，以较高的性能价格比构建环境监测系统，使资金的产出投入比达到最大值。

能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。

2.2 污水排放口建设污水排放口要遵循便于采集样品、便于监测计量、便于日常监督管理的原则，根据出水排放口具体情况进行规范化设计建设并建立统一标志牌。

排放口尽量与监测房靠近，如果排放口距离站房较远（超过15米），建议加装采样桶和水泵。

为了方便仪器维护及安全保障，排口应加装安全阶梯及护拦，设置防跌落警示牌。

2.3 监测房建设监测房应建在总排口附近。

面积10m2左右，材料为砖混建筑或彩色夹心板；室内安装COD、流量计、数据采集仪等在线监测仪器。

见图1、图2：图1 站房示意图图2 站房内部示意图1）室内要求室内环境满足仪器仪表环境要求，配备照明、供暖、空调、防盗等辅助设备，站房远离强电磁干扰、避开强振动和高湿场所等。

水污染源在线监测系统安装技术规范1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

仪表间
监测位置
伴热管桥架
平台
1/3高度
爬梯CEMS 安装方案简图
预留孔采样枪对射粉尘
温度流速压力废气排放口
现场工况具体要求
1·根据国家规定现场平台需建造在直烟囱高度的1/3处，如图所示。

2·粉尘监测孔两个必须平行对穿，孔直径为50MM，从平台表面向上30CM处开孔。

3·采样枪监测孔直径为80MM，高度为从粉尘孔向上50CM处开孔。

4·流速，压力监测孔直径为80MM，高度为从粉尘孔向上40CM处。

与采样枪孔左右间隔30CM处。

5·温度监测孔直径为80MM，高度为从流速，压力监测孔向上20CM处开孔。

6·预留孔直径为80MM，高度为采样枪监测孔向上20CM处。

7·根据现场测量伴热管长度定为80米。

8·仪表间选址在门卫房后面需建造的仪表间内。

9·仪表间内需接通220V，380V电源。

10·根据设备运行要求，需在仪表间内安装空调以保证温度正常，设备的正常使用。

11.·如图所示现场需要安装桥架，使得设备可以顺利安装使用。

C O D在线监测仪安装施工方案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-C O D在线监测仪管线施工方案根据COD在线监测仪安装方案制定本施工方案，分三部分进行施工。

1.利用现在DN25的污水缓排管线，作为分析仪的排放管线。

再重新施工一条DN50的污水缓排管线。

2.分析仪污水入口管线3.我公司污水间歇性排放，为保证分析仪器随时采到污水样，所以要对污水管线进行改动，改动位置在站房北侧，改造方式：把直管段改成U型管，改动长度约2米，底部留DN20倒淋球阀。

一、主要施工方法及技术措施：1、不锈钢管道旧管线的拆除，原伴热线利旧不得拆除。

不锈钢管线采用切割片先将管道割断，然后由人工将管道拆除。

2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行预制工作。

3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。

4、供安装的不锈钢管及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。

5、管子安装前应进行一般清洗，除去油污及其他污物。

6、不锈钢管严禁使用氧-乙炔割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。

7、不锈钢管采用焊接连接，配件采用压制件，由于不锈钢为奥氏体不锈钢，采用的焊接方式为氩电联焊。

选用的焊条及焊丝规格为：焊条牌号E308，焊丝钢号JQ.H0Cr21Ni10ER3088、管道应在支架固定好后安装，管子不得与碳钢支架及原伴热管线直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片木块和橡胶板。

9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6。

10、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6。

11.入口管线：从污水U型主管底部引DN20的不锈钢管线至站房内，在站房内设DN20的Y 型管道过滤器，过滤器后切断阀阀后变径，预留DN15丝头，分析仪进水管线施工完毕。

水污染源在线监测系统（COD CrNH 3 N 等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范5.1水污染源排放口建设建议5.1.1按照hj91中的布设原则选择水污染源排放口位置。

5.1.2排放口依照gb15562.1要求设置环境保护图形标志牌。

5.1.3排放口应当能够满足用户取样建议。

用暗管或暗渠偷排的，必须设置能够满足用户取样条件的竖井或修筑一段明渠。

污水面在地面以下少于1m的，应配建取样台阶或梯架。

压力管道式排放口应当加装采样阀门。

5.1.4排放口的设置应能满足5.4中水质自动采样系统建设相关要求。

5.2流量监测系统建设要求5.2.1须要展开测量流量的偷排单位，应当在其排放口上游能够对全部污水束流的边线，根据地形和排洪方式及排水量大小，修筑一段特定渠（管）道的测流段，以满足用户测量流量、流速的建议。

5.2.2一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰（槽）。

5.2.3标准化计量堰（槽）的建设应满足：能够清除堰板附近堆积物，能够进行明渠流量计比对工作。

5.2.4管道断路器加装处的管道及周围应当存有足够多的长度及空间以满足用户管道断路器的计量测验和手工比对。

5.3监测站房建设建议5.3.1应有专用监测站房，新建监测站房面积应不小于10m2，保证水污染源在线监测系统正常运转。

5.3.2监测站房应尽量紧邻取样点，与取样点的距离不必大于50m。

监测站房应努力做到专室专用。

5.3.3应安装空调和冬季采暖设备，具备温湿度计，保证室内清洁，环境温度、相对湿度和大气压等应符合gb/t17214的要求。

5.3.4监测站房内应布局安全合格的配电设备，能够提供更多足够多的电力负荷，功率不大于5kw，站房内应布局稳压电源。

5.3.5监测站房内应配置合格的给、排水设施，使用符合实验要求的用水清洗仪器及有关装置。

5.3.6监测站房应布局健全规范的接地装置和防雷措施、防盗和避免人为毁坏的设施。

在线监测设备安装实施方案
设备选型是在线监测设备安装的第一步，需要根据实际监测需求选择合适的设备。

在选择设备时，需要考虑监测参数、监测范围、设备精度、设备稳定性等因素，以确保所选设备能够满足监测要求。

同时，还需要考虑设备的通信方式、数据传输方式等，以便后续的安装和使用。

确定安装位置是在线监测设备安装的关键步骤之一。

安装位置的选择需要考虑监测对象的特性、监测参数的传感范围、环境条件等因素。

在确定安装位置时，需要充分考虑设备的安全性、稳定性和可靠性，以确保监测数据的准确性和可靠性。

安装流程是在线监测设备安装的具体操作步骤。

在进行安装时，需要按照设备厂家提供的安装说明进行操作，确保安装过程符合标准要求。

在安装过程中，需要注意设备的连接方式、固定方式、接地方式等细节，以确保设备安装牢固、稳定。

安全措施是在线监测设备安装过程中需要重点关注的内容。

在进行安装前，需要对安装现场进行全面的安全检查，确保安装环境安全可靠。

在安装过程中，需要严格遵守安全操作规程，采取必要的安全防护措施，确保安装人员和设备的安全。

除了以上内容外，还需要在安装实施方案中考虑设备的调试和验收
工作。

设备安装完成后，需要对设备进行调试，确认设备工作正常。

同时，还需要对设备进行验收，确保设备安装符合要求，监测数据
准确可靠。

综上所述，在线监测设备安装实施方案需要充分考虑设备选型、安
装位置确定、安装流程、安全措施等内容，确保安装过程顺利进行，设备安装符合要求，监测数据准确可靠。

希望本文所述内容能够对
在线监测设备的安装提供一定的参考和帮助。

COD在线自动监测仪安装前期施工指南1站房及管路的准备1.1 仪器运行基本条件（1）环境温度：5℃～35℃。

（2）相对湿度：≤85%。

（3）电源电压：AC220V（±10%）（4）电源频率：（50±1）Hz。

1.2 站房要求1)站房整体结构可分为：砖体结构和彩钢板两种结构，可由客户自行选择。

2)据站房屋顶的形状仪器站房可分为：尖顶房和平顶房两种。

在冬季多积雪、夏季雨量大的地区推荐采用尖顶房；其他地区可选择平顶房。

3)站房内部使用面积不少于7平方米，室内屋顶高度不低于2.3米。

4)应有水泥地基，地基高度尺寸（一般在300mm以上）必须保证在雨季不能有雨水灌入室内。

5)室内地面建议用全瓷地板砖铺设。

6)站房窗户外侧必须安装防盗网，窗户内侧安装窗纱扇。

7)房顶及墙体接逢处不得有漏雨、渗水等缺陷。

8)当仪器站房建在空旷地带时，仪器站房必须安装避雷设施。

9)站房应设有排风扇等通风设施，以防止腐蚀性气体对仪器及操作人员造成危害。

10)站房内最好应有实验台、洗手池、地漏等设施。

11)应在建设初在指定位置将所需的采样管、排水管、穿线管提前预埋好，并在管内预穿钢丝，以便穿引管线。

应保证排水通畅。

12)站房距采水点距离应尽量的近，直线距离应不大于15米，垂直落差不大于5米。

13)严禁在有易燃性物质、易燃、易爆性气体周围建站房。

仪器站房要远离腐蚀性气体，以确保安全。

14)室内应备有自启动冷暖空调，以保证仪器正常运行的环境。

15)室内应按“配电要求”提前做好供电系统。

16)如需使用电话线联网，应提前将电话线引入室内，并做好信号防雷。

17)室内应备有必要的照明设备及开关。

18)选择采样点应满足以下条件：水样具有代表性，对水质变化反应灵敏，距水源较近。

1.3 配电要求1)站房内最好采用三相五线供电，入室处装有配电箱，配电箱内连接入室引线应分别装有三个单相15A空气开关作为三相电源的总开关，并安装电源过压、过载和漏电自动保护装置。

COD、氨氮仪表工程安装调试标准生效日期：2013－5－1版本发布说明或修改原因编制或审核审批更改/日期/日期/日期A 初版发行韩俊科2013-03-22王志强2013-04-11丁根生2013-4-19查阅权限：（在此写明的，可在OA直接查阅，之外的则无法查阅。

）评审部门：营销服务部营销服务部售后支持部运营管理部尤浩毛卫鸿陈志伟张燕1、目的为标准水污染源在线监测设备（如COD、氨氮等）现场安装、调试，实现标准化施工，保证仪表正常稳定运行，提高客户对工程质量的满意度，结合公司实际情况，编制本制度。

本标准规范了水污染源在线监测设备安装、调试、维修等活动。

2、适用范围本标准适用于聚光科技（杭州）股份有限公司环保营销服务部服务工程师安装、维护的管理。

3、术语定义3.1 标准为在一定的范围内获得最佳秩序，经协商一致制定并由公认机构批准，共同使用和重复使用的一种规范性文件。

4、角色职责4.1售后支持部负责编制和维护安装调试标准。

4.2营销服务部负责按照标准要求开展安装、调试、维修等服务工作；4.3运管部负责提供相关表单印刷品；4.4环境方案设计部售后支持部主管为本标准负责人。

5、制度正文5.1开工确认现场项目实施前，按照《WMS-2000开工条件确认单》跟客户进行电话沟通，确定符合基本安装条件，方可去现场施工。

5.2验货要求5.2.1必须由我方技术支持工程师和用户方人员同时在场进行验货。

5.2.2验货对象应为COD分析仪、氨氮分析仪、总磷总氮分析仪、流量计、PH计等主体大件，随机配发的水泵、管材、备件等需按照包装箱内的装箱清单逐一清点。

5.2.3确认所有货齐全后请用户负责人员进行签字确认，在《现场服务记录单》上文字说明“供货齐全”。

5.3安装要求5.3.1主要参考标准：HJ/T353-2007 水污染源在线监测系统安装技术规范5.3.2取水点要求：5.3.2.1应保证采集有代表性的水样，并保证将水样无变质地输送至水质自动分析仪分析或采样器采样保存。
