PLC实验三霓虹灯控制实验报告(程序梯形图){修}

目录一、前言 (2)二、控制系统介绍及控制要求 (2)三、 I/O分配表及PLC型号选择 (4)四、 PLC端子接线图 (4)五、控制流程图 (5)六、梯形图与指令表 (7)七、调试与完善 (14)八、程序运行原理说明 (15)九、结束语 (15)十、参考文献 (16)PLC控制的霓虹灯广告屏设计一、前言随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。

个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。

这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.可编程控制器PLC可编程序控制器：英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。

它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点,PLC实验装置采用的是模块化结构，主要模块有可编程序控制器、编程器模块，九种实验模块，按钮、开关输入模块和继电器输出模块，以及四层电梯模型。

该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。

（二）PLC简介1. PLC的产生20世纪20年代起，人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统，控制各种生产机械，这就是大家熟悉的传统的继电器控制系统。

由于它结构简单、容易掌握、价格便宜，能满足大部分场合电气顺序逻辑控制的要求，因而在工业控制领域中一直占据主导地位。

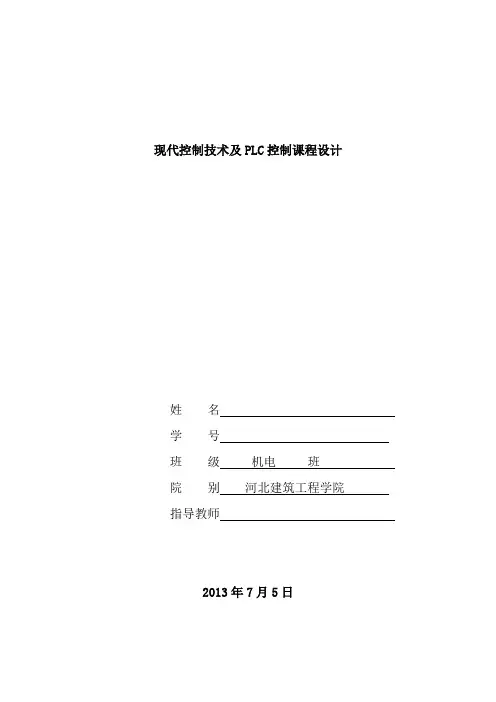

现代控制技术及PLC控制课程设计姓名学号班级机电班院别河北建筑工程学院指导教师2013年7月5日目录第一章引言 (3)第二章系统总体方案设计 (4)2.1 系统硬件配置及组成原理 (4)2.2 系统变量定义及分配表 (4)2.3 系统接线图设计 (6)2.4 系统可靠性设计 (7)第三章控制系统设计 (7)3.1 控制程序流程图设计 (7)3.2 控制程序时序图设计 (7)3.3 控制程序设计思路 (7)第四章程序设计、调试及结果分析 (7)4.1梯形图语句表 (7)4.2 调试说明 (37)4.3调试要求 (37)4.4确定程1 / 68序 (38)结束语 (38)参考文献 (39)3 / 68第一章 引言1.课程设计内容和要求该广告屏由8 根灯管和24 只流水灯组成，每4 只流水灯为一组，如图1所示：图 1 霓虹灯广告屏示意图2. 控制要求（1）该广告屏中间8 根灯管亮灭的时序为：第1 根亮→2 亮→3 亮→……→第8 根亮，时间间隔为1s ，全亮后，显示10s ，再反过来从8→7→……→1 按1s 间隔顺序熄灭，全灭后停亮2s ；再从第8 根开始亮，顺序点亮7→6→……→1，时间间隔1s ，显示5s ，再从1→2→……→8 按1s 间隔顺序熄灭，全灭后停亮2s ，然后重复运行，周而复始。

（2）24只流水灯，4个一组分成6组，从Ⅰ→Ⅱ→……→Ⅵ按1s 时间间隔依次向前移动，且点亮时每相隔1 灯为亮，即从Ⅰ“①、③”亮→Ⅱ“⑤、⑦”亮，同时Ⅰ“①、③”灭→Ⅲ“ 、 ”亮，同时Ⅱ“⑤、⑦”灭……，如此移动一段时间（如30s ）后，再反过来移动一段时间：Ⅵ“ (24)(22) ”亮 →Ⅴ“ (20)(18) ”亮，同时Ⅵ“ (24)(22) ”灭，……如此循环往复。

（3）系统有单步/连续控制，有起动和停止按钮。

（4）起动时，灯管和流水灯能同时起动，关闭时，可同时也可分1234567812348765161514131012232120191817ⅡⅤⅠⅢⅥⅣ9112422别关闭。

课程设计说明书（论文）设计题目：所属学院：专业：姓名：学号：班级：起讫时间：指导教师：黑龙江职业学院PLC课程设计任务书学生姓名孔德心专业班级10电子信息学号1005040112 指导教师刘峰设计地点PLC实验室设计题目霓虹灯PLC控制的设计与调试设计任务与要求：1.控制要求：(1) 八盏灯管按顺序1~8逐个点亮，全亮后在以8~1的顺序逐个熄灭。

(2) 24盏流水灯以单双分为两组，相隔的两个灯一起亮。

相隔1S.（3）控制规律：（4）按时序图运行。

2. 编程并模拟调试3. 画出I/O端子接线图（用2个I/O扩展模块）进度安排星期一：布置设计任务，学生选择题目，查找资料，确定方案。

星期二、三、四：初步确定设计方案，绘制原理电路图。

选择元器件的型号及参数，编写程序、调试修改，列出元器件明细表。

星期五：撰写课程设计总结报告。

答辩，评分。

系（或教研室）审核意见：审核人签名及系公章：年月日任务下达人（签字）刘峰2012年月日任务接受人（签字）孔德心2012年月日目录一、前言……………………………………………………………… 4页二、控制系统介绍及控制要求……………………………………… 5页三、工作原理………………………………………………………… 6页1 I/O分配……………………………………………………… 6页2 PLC型号的选择……………………………………………… 7页3 硬件接线图…………………………………………………… 8页4 时序图………………………………………………………… 9页5 流程图………………………………………………………… 10页6 梯形图及程序………………………………………………… 11页7 主电路图……………………………………………………… 13页四、设计心得………………………………………………………… 16页五、参考文献………………………………………………………… 17页一、前言随着改革的不断深入,社会主义市场经济的不断繁荣和发展,大中小城市都在进行亮化工程。

目录一．任务书 (2)一、基础实训项目一：变频器对电机的运行控制 (2)二、基础实训项目二：模拟量采集与数据处理的综合应用 (2)三、综合型自主实训项目：霓虹灯控制系统的设计 (3)四、实训报告要求 (3)五、实训进度安排 (4)六、实训考核办法 (4)二．基础实训项目一 (5)2.1 项目名称：变频器对电机的运行控制 (5)2.2 项目实训目的： (5)2.3 项目实训设备 (5)2.4 实现过程 (5)2.4.1 实现过程流程图 (5)2.4.2 I/O分配表 (5)2.4.3 I/O接线图 (6)2.4.4 MM440参数设置 (7)2.4.5 PLC控制程序 (8)2.3.6 调试运行 (9)三．基础实训项目二 (9)3.3 设备 (9)3.4 模拟量输入 (10)3.4.2 实现流程图 (100)3.4.3 I/O接线图 (10)3.4.4 PLC控制程序 (11)3.5 模拟量输出 (11)3.5.1 任务内容 (11)3.5.2 实现流程 (11)3.5.3 PLC控制程序 (11)3.6 调试运行 (12)四．综合型自主实训项目 (13)4.1 项目名称：霓虹灯控制系统的设计 (13)4.2 项目工艺要求 (13)4.3 实现方案 (13)4.3.1 I/O接线图 (13)4.3.2 I/O地址分配 (13)4.3.3 实现流程图 (14)4.3.4 控制程序 (14)4.3.5 调试运行 (18)五．收获、体会 (20)六．参考文献 (21)一．任务书一、基础实训项目一：变频器对电机的运行控制一）实训目的1、进一步巩固掌握PLC基本指令功能的及其运用方法；2、根据实训设备，熟练掌握PLC的外围I/O设备接线方法；3、掌握异步电动机变频调速原理，熟悉变频器的用法。

二)实训设备PLC主机单元模块、电位器、MM440(或MM420)变频器、个人计算机 PC、PC/PPI 编程电缆。

三)工艺控制要求使用变频器实现异步电动机的可逆调速控制，即可以电动机可正反向运行、调速和点动功能。

实验项目： 实验三霓虹灯控制实验实验预习报告（上课前完成）、实验目的1熟悉可编程序控制器的编程软件及编程方法。

2 •熟悉可编程序控制器的组成及基本逻辑指令。

3•掌握定时器及计数器的使用方法。

4 •掌握霓虹灯控制电路设计方法。

5.熟悉SFC 编程方法，分析控制过程中的状态及状态的转移条件。

所用实验仪器设备、耗材及数量四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）课程名称:PLC 原理及应用三、实验内容和简单原理 （包括实验电路图及原理说明）内容：1. 2. 3. 4. 5. 6. 7. & 设计一个霓虹灯控制电路，要求按如下方法控制霓红灯 A 、B 、C 的亮灭:A 亮- 秒；B 亮- 秒；C 亮- 秒； ABC 灭一秒; ABC 亮一秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒。

实验原理图如图3.1所示（实验原理图中的粗线为实验所需连线 )°灯A 灯E灯C1确定输入与输出量。

2.画该控制过程的状态转移图（SFC）。

3•编写可编程序控制器的梯形图程序或指令表程序。

4•进入FX系列可编程序控制器的编程软件界面，把程序输入计算机。

5•按事先画好的连线图连线，进行PLC实验。

实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形）（实验结束时交予老师签名）（1）原始数据记录1、I/O分配表2、指令表程序LD M80I 02SET MOLD MOAND T0SET M1RST M0LD M1AND T1SET M2RST M1LD M2AND T2SET M3RST M2LD M0OUT TO K10 LD M1OUT T1 K10 LD M2OUT T2 K10 3、梯形图程序LD M3 OUT Y001 MPS LD M3 AND T6 AND T6 OUT T5 K10 OR M2MRD OUT Y002 ANI T5 ENDOUT T6 K10MPPAND T3SET M0RST M3LD M3OUT T3 K49LD M3AND T6OR M0OUT Y000LD M3AND T6OR M1。

电气与自动化工程学院实训评分表课程名称：《PLC控制技术》实训实训题目：霓虹灯控制系统的设计班级：XXXXX班学号：xxxxxx 姓名：XXXXXX指导老师：2014 年 12 月 24 日XXXX 学院电气与自动化工程学院《PLC控制技术》实训题目：霓虹灯控制系统的设计姓名： XXXX学号： XXXXX班级： XXXXXXX指导教师： XXXXX起止日期： XXXXXXXXXXXXX目录摘要 (1)一．实训任务书 (2)1.1、基础实训项目一：变频器对电机的运行控制 (2)1.2、基础实训项目二：模拟量采集与数据处理的综合应用 (2)1.3、综合型自主实训项目：霓虹灯控制系统的设计 (4)1.4、实训报告要求 (5)1.5、实训进度安排 (6)1.6、实训考核办法 (6)二．基础实训项目一：变频器对电机的运行控制 (7)2.1变频器的面板操作与运行 (7)2.1.1变频器面板的操作要求 (7)2.1.2操作方法和步骤 (7)2.2由PLC对变频器进行控制 (8)2.2.1任务要求 (8)2.2.2 I/O地址分配表 (8)2.2.3操作方法与步骤 (8)2.2.4梯形图程序 (10)2.3外接电位器控制圆台速度 (10)2.3.1任务要求 (10)2.3.2 I/O地址分配表 (10)2.3.3操作方法和步骤 (11)三．基础实训项目二：模拟量采集与数据处理的综合应用 (12)FX2-2AD模块 (12)3.1 N3.1.1任务要求 (12)3.1.2 I/O接线图 (12)3.1.3组态界面设定 (12)3.1.4梯形图程序 (13)FX2-2DA模块 (13)3.2 N3.2.1任务要求 (13)3.3.2 I/O接线图 (13)3.2.3组态界面设定 (13)3.2.4梯形图程序 (14)3.3调试结果 (14)四．综合型自主实训项目：霓虹灯控制系统的设计 (15)4.1工艺要求 (15)4.2总体设计方案 (15)4.3 I/O地址分配表 (16)4.4 I/O接线图 (17)4.5实现流程图 (17)4.6组态界面设定 (18)4.7运行结果 (18)收获与体会 (22)参考文献 (23)附录 (25)摘要随着改革的不断深入，社会主义市场的不断繁荣和发展，大中小城市都在进行亮化工程。

一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备：1、OMRONPLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：设计一个霓虹灯控制电路如图5所示，该电路可以控制霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s（2）L2亮1s（3）L3亮1s（4）三个灯都灭1s（5）三个灯都亮1s（6）三个灯都灭1s（7）三个灯都亮1s（8）三个灯都灭1s（9）1～8循环直到按下关断按钮。

图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入：开始按钮00000，复位按钮00001。

输出：彩灯1，彩灯2，彩灯3。

输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。

输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。

可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。

4、PLC控制程序设计及分析实现功能：按下开始按钮00000，中间继电器20000自锁，并且启动定时器TIM000，定时1秒，按下复位按钮00001或中间继电器20001带电后，程序复位，或者定时器TIM007定时完毕，程序复位实现功能：中间继电器20000带电后，并且定时器TIM000定时完毕，中间继电器20001自锁，并且启动定时器TIM001，定时1秒，按下复位开关00001或中间继电器20002带电后，程序复位。

实现功能：中间继电器20001带电后，定时器TIM001定时完毕，中间继电器20002自锁，并且启动定时器TIM002，定时1秒，按下复位开关00001或中间继电器20003带电后，程序复位。

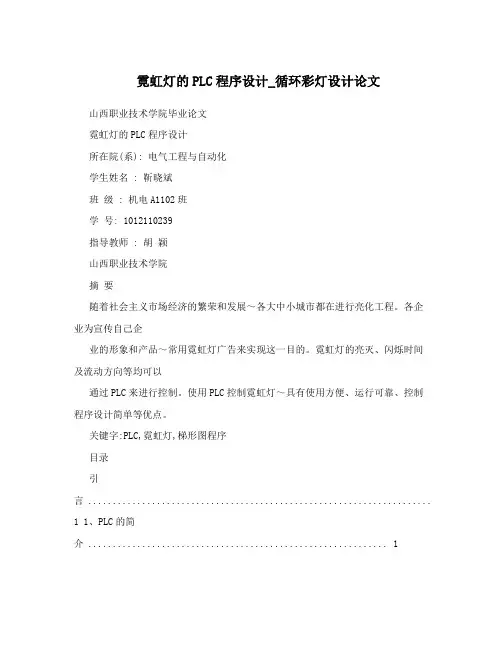

霓虹灯的PLC程序设计_循环彩灯设计论文山西职业技术学院毕业论文霓虹灯的PLC程序设计所在院(系): 电气工程与自动化学生姓名 : 靳晓斌班级 : 机电A1102班学号: 1012110239指导教师 : 胡颖山西职业技术学院摘要随着社会主义市场经济的繁荣和发展～各大中小城市都在进行亮化工程。

各企业为宣传自己企业的形象和产品～常用霓虹灯广告来实现这一目的。

霓虹灯的亮灭、闪烁时间及流动方向等均可以通过PLC来进行控制。

使用PLC控制霓虹灯～具有使用方便、运行可靠、控制程序设计简单等优点。

关键字:PLC,霓虹灯,梯形图程序目录引言 ......................................................................1 1、PLC的简介 (1)1.1 PLC的产生和定义 (1)1 1.2 PLC的发展和应用 ...................................................1. 3 PLC的特点1.4 PLC的工作原理 (2)1.4.1 读取输入 .....................................................31.4.2 执行用户程序 .................................................31.4.3 通信处理 .....................................................41.4.4 CPU自诊断测试 ...............................................41.4.5 改写输出 .....................................................41.4.6 中断程序的处理 ...............................................41.4.7 立即I/O处理 .................................................51.4.8 输入/输出滞后时间 ............................................5 2、霓虹灯的设计要求 (5)2.1霓虹灯控制的几种要求 ............................................... 6 3、霓虹灯的设计方案 (6)3.1 PLC的型号选择 (6)3.2霓虹灯的I/O地址分配 (7)3.3霓虹灯的梯形图程序设计 (8)3.4霓虹灯闪烁的流程图 (12)3.5霓虹灯的I/O接线图 ................................................ 13 4、模拟调试 .............................................................. 13 5、设计总结 ..............................................................14 致谢 .....................................................................14 参考文献 (14)霓虹灯的PLC程序设计山西职业技术学院2011届毕业设计引言随着社会主义市场经济的不断繁荣和发展，各大中小城市都在进行亮化工程。

课程名称：PLC原理及应用实验项目：实验三霓虹灯控制实验实验预习报告（上课前完成)一、实验目的1．熟悉可编程序控制器的编程软件及编程方法.2．熟悉可编程序控制器的组成及基本逻辑指令。

3．掌握定时器及计数器的使用方法。

4．掌握霓虹灯控制电路设计方法。

5．熟悉SFC编程方法，分析控制过程中的状态及状态的转移条件。

二、所用实验仪器设备、耗材及数量三、实验内容和简单原理（包括实验电路图及原理说明）内容：设计一个霓虹灯控制电路，要求按如下方法控制霓红灯A、B、C的亮灭：1．A亮一秒;2．B亮一秒;3．C亮一秒；4．ABC灭一秒；5．ABC亮一秒；6．ABC灭一秒；7．ABC亮一秒；8．ABC灭一秒.实验原理图如图3。

1所示(实验原理图中的粗线为实验所需连线).四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）1．确定输入与输出量。

2．画该控制过程的状态转移图(SFC）。

3．编写可编程序控制器的梯形图程序或指令表程序.4．进入FX系列可编程序控制器的编程软件界面，把程序输入计算机。

5．按事先画好的连线图连线，进行PLC实验。

实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形）（实验结束时交予老师签名)（1）原始数据记录1、I/O分配表类别元件PLC元件作用输入单脉冲信号M8002 启动L1 Y000 灯A亮L2 Y001 灯B亮L3 Y002 灯C亮2、指令表程序LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3 LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2 SET M1 MRD OUT Y002 RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC接线图（2）数据处理与分析教师签名：六、回答思考题1．添加一个启动和停止按钮，程序该如何改动？将原梯形图程序第一行改为下图：X0为启动按钮，X1为停止按钮2．试述使用定时器进行程序控制的方法？用定时器组成闪烁电路；用多个定时器组合实现较长时间的延时；用定时器和计算器组合，实现长延时功能电路。

实验三实验项目名称：霓虹灯控制实验实验项目性质：普通实验所属课程名称：可编程序控制器与工业控制网络实验计划学时：2一、实验目的1.熟悉S7-200系列PLC的指令系统，重点是定时器的应用。

2.编制简单的梯形图程序。

3.进一步掌握编程软件的使用方法。

二、实验内容和要求实验内容：用PLC对霓虹灯广告屏实现控制实验要求：1.实验前要求预习，把相关内容弄懂，把需要编制的程序先编好，到实验室即可调试。

2.请爱护设备。

请在检查连线正确的情况下通电进行实验调试。

三、实验主要仪器设备和材料（1）带有CPU模块及“霓虹灯控制单元”模拟实验挂箱的PLC实验装置一台。

（2）安装了STEP7-Micro/WIN编程软件的计算机一台。

（3） PC/PPI编程电缆或PPI主站电缆1根。

（4）连接导线若干。

四、实验方法、步骤及结果测试用PLC对霓虹灯广告屏实现控制，实验内容的具体要求如下：该广告屏中间8个灯管亮灭的时序为LCD1亮→LC2亮→LCD3亮→…→LCD8亮，时间间隔为1s ，全亮后，显示10s ，再反过来从8→7→…→1顺序熄灭。

全灭后，停亮2s ，再从LCD8开始亮起，顺序点亮7→6→…→1，时间间隔为1s ，显示20s ，再从1→2→…→8顺序熄灭。

全熄灭后，停亮2s ，再从头开始运行，周而复始。

顺序功能图：LCD7LCD6LCD2LCD1I/O地址分配表：I/O接线图：梯形图程序：语句表：五、实验总结这次实验主要掌握移位寄存器和定时器的使用。

实验时刚开始所有灯均不亮，原因是接线的正负极性与灯的极性相反，重新接线后灯就亮了。

但是灯亮的数目和次序不对，通过程序状态监控，观察梯形图中的能流状态，发现有多个步骤在同时执行，原因是总开关处少了对第三步的控制，导致第四步执行时第一步也在执行。

实验四实验项目名称：皮带线模拟实验实验项目性质：普通实验所属课程名称：可编程序控制器与工业控制网络实验计划学时：2一、实验目的1．掌握顺序控制程序的设计和调试方法；2．学习使用PLC解决生产实际问题。
