2016年电力考试网继电保护技师题库第9套要点

Hua run 继电保护一、判断题：1、综合重合闸中，选相元件必须可靠，如果因选相元件在故障时拒动而跳开三相断路器，根据有关规程规定应认定综合重合闸为不正确动作。

（√）2、主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

（√）3、欲使自激振荡器产生自激振荡，输出端反馈到输入端的电压必须与输入电压同相。

（√）4、高频保护在自动重合闸重合后随之发生振荡，保护装置将误动作。

（x）5、高频保护使用的频率越高其通道衰耗越小。

（x）6、反应相间故障的三段式距离保护装置中，有振荡闭锁的保护段可以经过综合重合闸的N端子跳闸。

（√）7、从测量元件来看，一般相间距离保护和接地距离保护所接入的电压与电流没有什么不同。

（x）8、高频保护在非全相运行中，又发生区外故障此时保护装置将会误动作。

（x ）9、装有管型避雷器的线路，为了使保护装置在避雷器放电时不会误动作，保护的动作时限（以开始发生故障至发出跳闸脉冲）不应小于0.02s，保护装置启动元件的返回时间应小于0.08s。

（x）10、高频保护在短路持续时间内，短路功率方向发生改变，保护装置不会误动。

（√）11、在调试高频保护时，本侧收到对侧的高频信号越大越好。

（x）12、在线性电路中，如果电源电压是方波，则电路中各部分的电流及电压也是方波。

（x）13、相差高频保护在非全相运行时可能误动，应接在综合重合闸的M 端子上。

（x）14、二、选择题1、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，（ A ）A、中压侧出现过电压B、高压侧出现过电压C、高压侧、中压侧都出现过电压D、以上三种情况以外的2距离保护在运行中最主要优点是（ B ）。

A、具有方向性B、具有时间阶梯特性C、具有快速性D、具有灵敏性3、三个相同的电阻串联总电阻是并联时总电阻的（B ）。

A、6倍B、9倍C、3倍D、1/94、两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡（B ）。

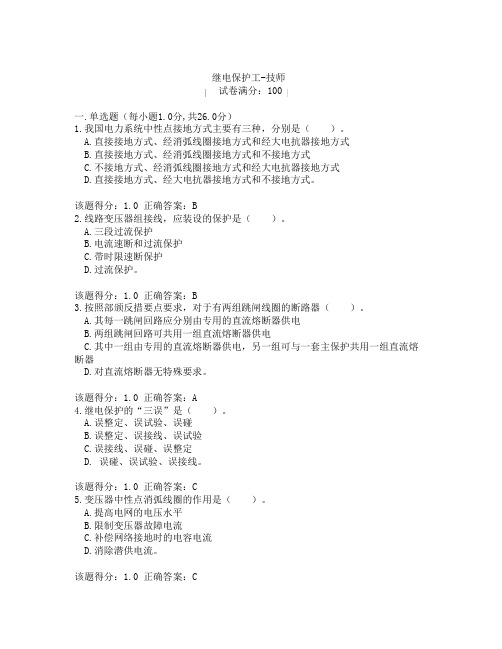

继电保护工-技师试卷满分：100一.单选题（每小题1.0分,共26.0分）1.我国电力系统中性点接地方式主要有三种，分别是（）。

A.直接接地方式、经消弧线圈接地方式和经大电抗器接地方式B.直接接地方式、经消弧线圈接地方式和不接地方式C.不接地方式、经消弧线圈接地方式和经大电抗器接地方式D.直接接地方式、经大电抗器接地方式和不接地方式。

该题得分：1.0 正确答案：B2.线路变压器组接线，应装设的保护是（）。

A.三段过流保护B.电流速断和过流保护C.带时限速断保护D.过流保护。

该题得分：1.0 正确答案：B3.按照部颁反措要点要求，对于有两组跳闸线圈的断路器（）。

A.其每一跳闸回路应分别由专用的直流熔断器供电B.两组跳闸回路可共用一组直流熔断器供电C.其中一组由专用的直流熔断器供电，另一组可与一套主保护共用一组直流熔断器D.对直流熔断器无特殊要求。

该题得分：1.0 正确答案：A4.继电保护的“三误”是（）。

A.误整定、误试验、误碰B.误整定、误接线、误试验C.误接线、误碰、误整定D. 误碰、误试验、误接线。

该题得分：1.0 正确答案：C5.变压器中性点消弧线圈的作用是（）。

A.提高电网的电压水平B.限制变压器故障电流C.补偿网络接地时的电容电流D.消除潜供电流。

该题得分：1.0 正确答案：C6.负载功率为800W，功率因数为0.6，电压为200V，用一只5A／10A，250V／500V 的功率表去测量，应选（）量程的表。

A.5A，500VB.5A，250VC.10A，250VD.10A，500V。

该题得分：1.0 正确答案：C7.在正常负荷电流下，流过电流保护测量元件的电流，当（）。

A.电流互感器接成星形时为IphB.电流互感器接成三角形接线时为IphC.电流互感器接成两相差接时为零D.电流互感器接成三角形接线时为Iph。

该题得分：1.0 正确答案：B8.谐波制动的变压器纵差保护中设置差动速断元件的主要原因是（）。

继电保护专业试题库及答案继电保护是电力系统中至关重要的一环，它的正确运行直接关系到电力设备的安全性和电力系统的稳定性。

为了帮助学习继电保护的同学们更好地巩固知识和提高解题能力，我们特别准备了一份继电保护专业试题库以及相应的答案。

本试题库共涵盖了多个继电保护相关的知识点，题目形式多样，答案详细解析，供大家参考和学习。

第一部分：基础知识题1. 继电保护的作用是什么？请简要说明。

答案：继电保护的作用是在电力系统中及时、准确地检测出电力设备的异常状态或故障，并迅速采取措施，以保护设备的安全运行，保障电力系统的稳定性。

2. 定义继电保护的主要指标——动作时间，并解释其意义。

答案：动作时间是指从故障事件发生到保护动作开始的时间间隔。

动作时间的长短直接关系到继电保护的可靠性和动作速度，过长的动作时间可能导致设备损坏或事故扩大。

3. 列举并解释继电保护的三个基本功能。

答案：-检测功能：通过对电力系统的参数进行监测和检测，及时发现异常情况或故障并产生警报信号。

-判别功能：对检测到的信号进行处理和判别，区分是否为故障信号。

-动作功能：根据判别结果，对故障信号进行反应，采取相应措施，例如切除故障点、保护设备脱离电网等。

第二部分：应用题1. 描述电力系统中常见的故障类型，并说明其对设备和系统的影响。

答案：常见的故障类型包括短路故障、接地故障和开路故障。

-短路故障：电流在正常路径上形成不正常的低阻抗回路，导致电流过大，可能造成设备烧毁或电网崩溃。

-接地故障：电流通过不完全绝缘或不良接地回路流向地，导致设备绝缘损坏、电压波动等问题。

-开路故障：电流无法形成完整的回路，导致设备无法正常运行，影响电力系统的稳定性。

2. 给定一台发电机的额定电压和额定功率因数，试计算发电机对应的额定视在功率。

答案：额定视在功率（S）= 额定电压（U）×额定电流（I）注：额定电流可以通过额定功率因数和额定功率（P）的关系求得。

第三部分：继电保护装置题1. 请列举并解释常见的继电保护装置类型。

继电保护考试题库及答案1、【单选题】Ⅱ类设备的防触电保护是采取( )措施。

这种设备不采用保护接地的措施，也不依赖于安装条件。

（ B ）A、安全电压B、双重绝缘C、变压器油绝缘2、【单选题】中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

（C ）A、零序电流I段保护B、零序电流II段保护C、零序电流III段保护3、【单选题】为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能( )。

（C ）A、灵活,可随时调整B、有较大变化C、保持不变或变化较小4、【单选题】以下保护中( )用于反应高压电动机定子绕组相间短路故障（C ）A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护5、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器( )母线电压互感器二次侧线电压,反应三相线电压降低时动作。

（B ）A、高压侧B、低压侧C、高压侧或低压侧6、【单选题】变压器气体保护包括轻瓦斯保护和( )。

（A ）A、重瓦斯保护B、过负荷保护C、零序电流保护D、速断电流保护7、【单选题】变压器气体保护的主要元件是气体继电器,安装在( )。

（B ）A、变压器油箱内B、变压器油箱与油枕之间的的连接管道中C、高压套管上D、低压套管上8、【单选题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过( )整定。

（B ）A、变压器电源侧母线短路时流过保护的最大短路电流B、变压器空载投入时的励磁涌流C、最大负荷电流D、最小负荷电流9、【单选题】变压器过负荷保护一般接( ),当过负荷时经过延时发出信号。

（A ）A、一相电流B、二相电流C、三相电流10、【单选题】在任何情况下,自动重合闸的动作次数应( )。

（C ）A、自动重合一次B、自动重合二次C、符合预先规定的次数11、【单选题】在电力系统中无功功率必须留有足够的运行备用容量,在可能发生电压崩溃的负荷中心区域,采用按( )降低自动减负荷装置。

继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。

A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。

A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。

A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。

A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。

答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。

答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。

答案：5A4. 电压互感器的二次侧额定电压一般为____。

答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。

（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。

（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。

（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。

（√）四、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。

2. 简述差动保护的工作原理。

答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。

其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。

3. 简述过电流保护的工作原理。

答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。

继电保护题库继电保护试题1一、选择题：(每题1，共10题) 个别题目显示不全1、对于反应故障时参数减小而动作的继电保护，计算灵敏系数时应用______。

：A、故障参数的最大计算值；B、故障参数的最小计算值；C、两者都可以。

2、互感器二次侧应有安全可靠的接地，其作用是_____。

：A、便于测量时形成回路；B、以防互感器一、二次绕组绝缘破坏时 , 高电压对二次设备及人身的危害；C、泄漏雷电流。

3、若装有定时限过电流保护的线路，其末端变电所母线上有三条出线，各自的过电流保护动作时限分别为1.5s、0.5、1s，则该线路过电流保护的时限应整定为______。

：A、 1.5s；B、 2s；C、 3.5s。

4、中性点非直接接地电网的电流保护，通常采用_____接线方式。

：A、三相完全星形；B、两相不完全星形；C、两相电流差。

5、双侧电源线路的过电流保护加方向元件是为了_____。

：A、解决选择性；B、提高灵敏性；C、提高可靠性。

6、在中性点直接接地电网中，发生单相接地短路时，故障点的零序电流与零序电压的相位关系是_____。

：A、电流超前电压约90º；B、电压超前电流约90º；C、电压电流同相位。

7、高频闭锁方向保护的功率方向元件_____。

：A、能反应所有类型的故障；B、只能反应相间故障；C、只能反应接地故障。

8、Y，d11接线变压器纵差动保护采用电流相位补偿接线后，星形侧电流互感器流入差动臂的电流是电流互感器二次电流的_____倍。

：A、 1B、 2C、9、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量，其中以_____次谐波所占的比例最大。

：A、二B、三C、四10、在变压器纵差动保护中，由于电流互感器的实际变比与计算变比不等产生的不平衡电流，因此可用差动继电器的_____线圈来消除。

：A、差动；B、平衡；C、短路。

参考答案：1、A2、B3、B4、B5、A6、A7、A8、C9、A 10、B继电保护试题2一、选择题：(每题1，共10题)1、线路保护一般装设两套 , 两套保护的作用是_____。

继电保护技师考试试题及部分答案一、正常试验负序电压继电器采用哪两种方法？并分别简述试验方法? （10分）答：正常采用两种方法，即三相法和单相法。

①用三相法时，在继电器的端子上加入三相对称负序电压，调整执行元件，使动作值符合整定要求。

②用单相法时，即模拟AB、BC、CA三种两相短路，测试继电器的动作值和返回值，对于以线电压为刻度值的继电器，所加电压应是继电器动作值的√3倍。

二、继电保护设备的试验可分为回路试验和装置调试两部分。

请你简述其中的回路试验部分的特点和要求。

（至少列出6点要求）（15分）答：(1) 检查PT二次、三次中性线分别引入保护室，并在保护室N600小母线处一点接地(2) 检查CT二次中性线一点接地(3) 控制电缆屏蔽层二端在保护室和升压站接地(4) 高频同轴电缆在保护室和升压站二端接地，且并联100平方毫米铜棒(5) 检查两套主保护直流电源相互独立，没有直接电的联系，直流电源分别来自不同的直流电源分路(6) 断路器操作电源同断路器失灵保护装置的电源相互独立(7) 必须在保护屏端子排上通入交流电压、电流模拟故障量进行整组联动试验，不得用手动人工短接点方式进行试验(8) 模拟通入80%UN直流电压进行直流回路整组联动试验，包括保护装置及断路器跳、合闸三、在微机继电保护装置的检验中为防止损坏芯片应注意哪些问题？（至少列出5点）（15分）答：(1)微机继电保护屏(柜)应有良好可靠的接地，接地电阻应符合设计规定。

使用交流电源的电子仪器(如示波器、频率计等)测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏(柜)在同一点接地。

(2)检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏(柜)在同一点接地。

(3)用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施。

(4)只有断开直流电源后才允许插、拔插件。

(5)拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片后应经第二人检验确认无误后，方可通电检验或使用。

继电保护考试题库及答案一、选择题1. 继电保护的主要作用是（）。

A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案：D2. 下列哪种故障不适宜采用继电保护装置进行保护？（）A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案：D3. 下列哪个元件的继电保护装置一般采用电流保护？（）A. 发电机B. 变压器C. 线路D. 电动机答案：C4. 下列哪个保护属于主保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案：B5. 下列哪个保护属于后备保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案：A二、判断题1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。

（）答案：错误2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。

（）答案：错误3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。

（）答案：错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。

（）答案：正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。

（）答案：正确三、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用主要有以下几点：（1）保护电力系统设备安全，防止设备损坏。

（2）迅速切除故障，减轻故障对电力系统的影响。

（3）提高电力系统的稳定性。

（4）为电力系统运行提供必要的保护措施。

2. 简述过电流保护的工作原理。

答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。

其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。

3. 简述差动保护的工作原理。

答案：差动保护是利用电气设备两侧电流的差值进行动作的保护装置。

当设备两侧电流差值超过规定值时，保护装置动作，切断故障线路。

试卷9答案一、填空题（每空1分，共32分）1.选择性2.测量比较元件3.零序电流保护、绝缘监视装置、零序电流方向保护、4.0.9Zset5．零序电压6.差动线圈平衡线圈短路线圈二次线圈7.中性点8,.1/229.|Zm-1/2Zset|≤|1/2Zset|10．相位不连续连续11.Iunb,max=(Δfza+Δu+0.1Knp*Kst)Ik.max12.流入13.90度14.直接接地方式经消弧线圈接地方式不接地方式15.比幅比相16.消除正向出口两相短路的动作死区和反向两相短路时的误动作17..方向阻抗全阻抗18.下降19.相间匝间接地20.同型号、同变比二、选择题（每题2分，共20分）1.B2.C3.B4.C5.A6.D7.C8.D9.B 10.B三、判断题（每题1分，共5分）1对2对3对4错5对四、简答题（每小题4分，共16分）1.纵联保护与阶段式保护的根本差别是什么？答：纵联保护与阶段式保护的根本差别在于，阶段式保护仅检测、反应保护安装处一端的电气量，其无延时的速动段（即第Ⅰ段）不能保护全长，只能保护线路的一部分，另一部分则需要依靠带有一定延时的第Ⅱ段来保护；而纵联保护通过通信联系，同时反应被保护线路两端的电气量，无需延时配合就能够区分出区内故障与区外故障，因而可以实现线路全长范围内故障的无时限切除。

2.如果必须考虑同期合闸，重合闸是否必须装检同期元件?答：如果必须考虑同期合闸，也不一定必须装检同期元件。

当电力系统之间联系紧密(具有三个以上的回路)，系统的结构保证线路两侧不会失步，或当两侧电源有双回路联系时，可以采用检查另一线路是否有电流来判断两侧电源是否失去同步。

3.作图说明变压器纵联差动保护的基本原理1I I K原理：流进差动继电器的电流为：变压器正常运行和外部短路时：021=-=I I I K ,差动继电器KD 不动作，变压器内部短路时：1I I K =（单侧电源时）或12I I K =(双侧电源时)，差动继电器KD 动作。
