(05-02)AKFC-92G型个体粉尘采样器操作规程

1适用范围：用于环境空气中浮游粉尘浓度测定的常规仪器。

适用于工矿企业、劳动安全、环境保护和卫生防疫等领域的粉尘监测。

2技术特性：流量范围：10—25L/min抽气负压：﹥3000Pa负载能力：≥1000Pa采尘范围：全尘、呼吸性粉尘定时范围：0—99分钟内任意设置连续工作时间：﹥120min工作噪声：≤70db(A)防爆形式：矿用本质安全型ibI(150℃)适用环境：温度-5—35℃，相对湿度≤95%RH。

外形尺寸：200×140×80mm仪器重量：1.8kg3操作方法：3.1操作前准备3.1.1使用直流电采样时，须先充电。

3.1.2校验电压：充电时仪器电压表切忽超过12V。

3.1.3按核查方法检查仪器正常与否。

3.1.4滤膜称重与安装。

3.2测定方法3.2.1全尘式预捕集器的使用将滤膜从滤膜盒中取出，装入捕集器内，并使滤膜绒面朝向进气口方向，并将其固定在采样头联接座上功能开关拨至“开”位置，这时仪器处于正常工作状态，调节所需流量，并记下开机时间。

一般采样时间以20-25分钟为宜。

流量计转子处于稳定状态（转子无明显上下跳动）。

采样结束后，小心取出粉尘样品放进相应的样品盒。

3.2.2冲击式预捕集器的使用，将玻璃捕集板从样品盒内取出，安装在预捕集器分离装置前部的捕集板座台上，用金属卡环压紧，再旋上预捕集器的进气盖。

工作时，将装好滤膜的滤膜夹装在分离装置底座的金属网上，最后旋上已经安装好的预捕集前段。

一般采样时间以20-25分钟为宜。

流量计转子处于稳定状态（转子无明显上下跳动）。

3.2.3注意事项3.2.3.1玻璃捕集板及滤膜夹要洗净擦干，预捕集器清洗必须使用洁净水、脱脂棉球或纱布，切不可使用有机溶剂。

3.2.3.2现场采样后要注意保护好样品，使其不受污染或弹落。

3.3关机程序采样结束后，将开关置于“关机”位置。

4、核查程序4.1技术要求应着重从运行、调节、气密性、及充电情况等方面检查。

AKFC-92G 型个体粉尘采样器目录1.概述2.主要技术参数3.工作原理4.有关功能键的作用简介5.仪器使用方法6.粉尘浓度的测定方法7.一起的检验与维修8.一起的成套性附录1:ZC-60型恒流充电器使用说明书附录２:AKFC-92A型矿用粉尘采样器产品质量跟踪卡一、概述AKFC-92G型个体粉尘采样器是一种测定一个工班空气中粉尘平均浓度的仪器。

该仪器由抽气泵、数字计时器、流量恒定电路、欠压保护电路、安全电源等组成。

仪器配有一组微型粉尘预捕集器，能对危害人体的呼吸性粉尘和粗粉粒粉尘进行分离，其分离效率达到国际公认的“BMRC”曲线标准。

该采样器外壳采用高强度ABS工程塑料，并作了防潮、防静电处理。

仪器功能按钮均采用封闭轻触按钮，减少了误动作，保证了使用寿命，并且使仪器防尘效果更明显。

整机具有结构紧凑，体积小，重量轻、自动计时、流量显示直观、安全可靠等特点，便于现场使用，尤其适合于含爆炸危险性气体的作业环境中使用。

型号及命名：设计序号：个体开发年采样器粉尘矿用安全二、主要技术参数1．采样流量：2L/min2负载能力：≥lOOOPa3采尘围：呼吸性粉尘4连续工作时间：≥8h5．防爆形式：矿用本质安全型( ExibI)6噪声：≤65dB(A)7．使用环境条件：温度：(0～ 40)℃；相对湿度：≤950%RH ，含有媒尘和瓦斯的爆炸性气体环境。

8．外形尺寸：120×80×42(mm)9．重量：450g三、工作原理采样器工作原理（如图1）：仪器启动前将采样头装上已称重的滤膜，按一下启停钮，采样器部电源通过控制电路给电机供电，驱动抽气泵以恒定流量抽气，含尘空气被抽进后，粉尘被阻留在滤膜上。

在电机泵启动同时，计时器开始计时。

采样毕，再按一下启停按钮使机暂停，记下采样时问。

然后取样称重，按公式可计算出现场粉尘浓度。

公式：粉尘浓度（mg/m ³）= ）时间（）流量（）采样前滤膜重（）采样后滤膜重（m in m in /m g m g ⨯-L四、有关功能键的作用简介1启停开关：按一下启停按钮，接通电源，仪器开始工作，同时计时器开始计时，再按一下启停按钮，仪器即停止工作，此时计时器停止计时，并保留采样时间。

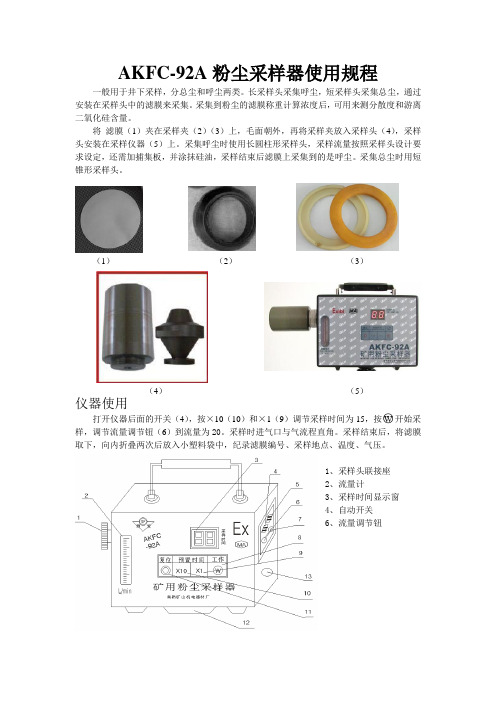

AKFC-92A粉尘采样器使用规程一般用于井下采样，分总尘和呼尘两类。

长采样头采集呼尘，短采样头采集总尘，通过安装在采样头中的滤膜来采集。

采集到粉尘的滤膜称重计算浓度后，可用来测分散度和游离二氧化硅含量。

将滤膜（1）夹在采样夹（2）（3）上，毛面朝外，再将采样夹放入采样头（4），采样头安装在采样仪器（5）上。

采集呼尘时使用长圆柱形采样头，采样流量按照采样头设计要求设定，还需加捕集板，并涂抹硅油，采样结束后滤膜上采集到的是呼尘。

采集总尘时用短锥形采样头。

（1）（2）（3）
（4）（5）
仪器使用
打开仪器后面的开关（4），按×10（10）和×1（9）调节采样时间为15，按○W开始采样，调节流量调节钮（6）到流量为20。

采样时进气口与气流程直角。

采样结束后，将滤膜取下，向内折叠两次后放入小塑料袋中，纪录滤膜编号、采样地点、温度、气压。

1、采样头联接座
2、流量计
3、采样时间显示窗
4、自动开关
6、流量调节钮。

粉尘粒子检测仪的粉尘检测是怎样的检测仪操作规程空气中的微粒在光的照射下会发生散射，这种现象叫光散射。

光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。

但是就散射光强度和微粒大空气中的微粒在光的照射下会发生散射，这种现象叫光散射。

光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。

但是就散射光强度和微粒大小而言，有一个基本规律，就是微粒散射光的强度随微粒的表面积增加而增大。

这样只要测定散射光的强度就可推知微粒的大小，就是光散射式粒子计数器的基本原理。

实际上，每个粒子产生的散射光强度很弱，是一个很小的光脉冲，需要通过光电转换器的放大作用，把光脉冲转化为信号幅度较大的电脉冲；然后再经过电子线路的进一步放大和甄别，从而完成对大量电脉冲的计数工作。

此时，电脉冲数量对应于微粒的个数，电脉冲的幅度对应于微粒的大小。

粉尘粒子检测仪是用于检测空气洁净度等级的一种仪器，粉尘粒子检测仪通过测量单位体积内的尘埃粒子数量(浓度)以及尘埃粒子的粒径分布情况来判断空气的洁净度等。

一般来说，相应同粒径的粒子浓度含量起多，则空气洁净度等级越低，空气质量也越差。

粉尘粒子检测仪工作流程设置采样周期为1分钟，每点采样次数为3，房间采样点数为4，房间采样地址定义为1。

用软管连接仪器采样口和等速采样头，并固定采样头至第一点测量位置，按启动键仪器开始测量，1分钟后打印出第一点的第一组数据；继续测量直到打印出第三组数据，仪器自动停止采样；接着把等速采样头移动至第二测量位置；按同样方法测完第二点数据，直至4个测量点数据全部测量完毕，仪器自动打印出该房间的UCL数据，作为该房间洁净度等级判定的依据。

粉尘粒子检测仪符合国家《粉尘粒子检测仪校准规范》规定的技术要求，整机功能采用微电脑控制处理，可直接打印检测结果。

具有功能多、测量精度高、速度快、便于携带和操作简单等特点。

仪器一次采样可同时测得六个粒径通道的尘埃粒子数，并能选择观察其中某一粒径通道粒子的数目及其变化情况，对于研究、检测和评价各种洁净环境都十分方便。

粉尘采样器的操作及操作规程粉尘采样器的操作个体粉尘采样器是一种测定一个工班内空气中粉尘平均浓度的仪器。

个体粉尘采样器由抽气泵、数字计时器、流量恒定电路、欠压保护电路、安全电源等构成。

仪器配有一组微型粉尘预捕集器，能对危害人体的呼吸性粉尘和组粉粒粉尘进行分别，其分别效率符合国际公认的“BMRC”曲线标准。

使用环境储存温度：—40℃～+60℃；工作温度：0～40℃；相对湿度：≤95%；环境大气压：80KPa～110Kpa。

全尘测定（1）用镊子取下干净的滤膜，取下两侧的衬垫，称量天平并记录，将其压入滤嘴架，然后将其放入带标签的样品盒中供以后使用。

（2）采样点应首先选择采样位置。

假如需要进行固定取样，应打开特别的三角形支架，使灰尘取样器水坚固地固定在三脚架平台上。

（3）用安装在取样头连接器上的过滤器固定预捕件将预捕集器的进气口置于多尘空气的气流中。

采样时间依据现场粉尘种类、浓度及作业情况来预置，粉尘浓度较高的场所一般预置2～5分钟。

呼吸性粉尘测定（1）首先用中性洗涤液浸泡玻璃捕集器以去除表面污渍，用水冲洗，然后用脱脂棉球和无水乙醇擦拭。

（2）浸入少量硅油清洁小刮刀并涂抹早期捕获板的中心。

（3）将捕获的硅油放在天平上，然后将其放在天平上备用。

将其放在标签样本框中。

4.接通电源后，确定采样时间。

仪器的默认采样时间为15分钟。

按紧要功能“？”，“？”要设置Zui所需的采样时间的分钟和小时，每个可以设置为99小时59分钟。

“OK”债务确认采样的启动。

5.开始采样，并调整仪器侧面的阀门，掌控采样流量，以便指示浮标的采样流量处于所需的采样流量位置。

6.采样短时间停止和连续采样当采样器运行时，假如你必需短时间停止采样，你只需要短时间停止“取消”按钮。

假如你想连续采样，只需按下按钮面板上的“OK”。

您可以连续工作，时间连续依照设定的时间工作，工作时间在已经工作的时间之后计算，并且不再计时。

7.抽样完成。

当工作时间达到设定时间时，系统将自动停止工作，表示用户的工作已完成。

矿用个体粉尘采样器安全操作及保养规程1. 引言矿用个体粉尘采样器是一种用于采集矿井个体粉尘样品的重要设备，其正确的操作和定期的保养对保证工作环境下的员工身体健康和安全至关重要。

本文档将介绍矿用个体粉尘采样器的安全操作及保养规程，以确保其正常运行和有效采集粉尘样品。

2. 安全操作规程在使用矿用个体粉尘采样器前，请务必遵循以下安全操作规程：2.1. 穿戴个人防护装备在操作矿用个体粉尘采样器之前，必须穿戴符合安全要求的个人防护装备，包括安全帽、防尘口罩、耐酸碱手套和防滑鞋等。

这些装备将有效保护您的身体免受可能存在的危险因素的伤害。

2.2. 确保设备完好无损在进行粉尘采样之前，请检查矿用个体粉尘采样器的外观和相关配件是否完好无损。

特别要注意采样器滤网的状况，如发现损坏、老化或堵塞等情况，必须立即更换或修复。

2.3. 严禁超负荷使用应按照设备使用说明书中规定的采样时间和频率进行操作，并且不得超过设备允许的最大工作负荷。

超负荷使用可能导致设备过热、损坏甚至发生安全事故。

2.4. 遵循操作流程请按照矿用个体粉尘采样器的操作手册中提供的操作流程进行操作。

包括打开和关闭采样器、插入和拔出滤纸以及校准仪器等步骤。

不得擅自修改或省略任何步骤。

2.5. 定期维护和检修除了正常操作外，还需要定期对矿用个体粉尘采样器进行维护和检修。

这包括清洁滤网、更换滤纸、检查连接件是否松动或磨损等。

定期维护和检修将保证设备的稳定性和正常工作。

3. 保养规程为了确保矿用个体粉尘采样器的长期可靠工作，需要遵循以下保养规程：3.1. 清洁滤网定期清洁矿用个体粉尘采样器的滤网，可使用软刷或清洁剂轻轻清除滤网上的粉尘和污垢。

请勿使用尖锐的物体刮擦滤网，以免造成损坏。

3.2. 更换滤纸根据使用情况，定期更换矿用个体粉尘采样器中的滤纸。

使用新的滤纸可以保证粉尘采样的准确性和可重复性。

3.3. 检查连接件定期检查矿用个体粉尘采样器的连接件是否松动或磨损。

粉尘采样器检定操作指导书一、被检粉尘采样器的准备：1、被检粉尘采样器应在检定前提前充好电。

（充电时间依照产品说明书）2、充电后在符合检定环境下放置1h以上，方可进行检定工作。

3、将滤膜夹清理干净，更换上新的滤膜将检定接头旋紧。

二、粉尘采样器检定装置的操作规程：1、首先将JFC-1粉尘采样器检定装置通电后，差压计电源开启，预热15min后，使差压计的显示值稳定，再调节调节旋钮使差压计的显示值显示为零。

SFCJ-1型数字式粉尘采样器检定装置，开机后预热30min左右，开始录入被检粉尘采样器的送检单位、型号、仪器编号等信息，这时正式进入检定状态，按照JJG520-2005《粉尘采样器检定规程》的要求和步骤进行检定。

2、检查外观及标志：粉尘采样器的铭牌上应有产品名称、型号、出厂编号、制造日期、制造厂名、主要技术指标及制造计量器具许可证标志及编号，矿用粉尘采样器应有防爆标志及编号。

粉尘采样器的采样头不应有明显凹痕、裂缝、变形等影响正常工作的缺陷。

3、采样流量误差检定：采样流量小于5.0L∕min和大于5.0L∕min都可以用粉尘采样器检定装置进行检定，具体检定方法如下：对于检定流量固定的粉尘采样器只检定其固定流量点（其流量范围依据产品使用说明书）一般矿用粉尘采样器和个体粉尘采样器都是固定点流量分别为20.0L/min 和2.0L/min(具体请依照产品说明书)，对采样流量可调的粉尘采样器检定采样流量范围内上、中、下均匀分布三个流量点，被检粉尘采样器检定时，应加装滤膜，这时应调节差压计，使之显示值为零，启动粉尘采样器，调节流量至待检点，将粉尘采样器采样口用胶管连接在粉尘采样器检定装置检测口上，调节检定装置之排气流量大小，使之于采样器流量达到平衡，差压计显示为零，读取粉尘采样器检定装置其标准流量的刻度值并查该流量计的检定曲线，得到该点流量的实际流量值，每点检定两次，取其平均值，用下式计算检定点的采样流量误差，看是否满足检定规程要求3.0%之规定。

1、采样前的准备1.1滤筒前处理和称重用铅笔将滤筒编号，在（105-110）烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

1.2干燥剂的装填将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

1.3 检查仪器功能确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

2 开机确认连接正常后，撕开仪器电源开关，在面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息。

自检结束后，自动进入主菜单，界面上显示：“①设置”、“②布点”、“③工况”、“④湿度”、“⑤烟气”、“⑥采样”、“⑦查询”、“⑧维护”、“设置日期，时间，测试类别，烟温，大气压，皮托管系数”等菜单。

移动光标至相应菜单条，按“OK”键执行该项任务；或直接按菜单条对应的数字（1~9）键，也可执行任务。

3. 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能。

移动光标至相应菜单条，按“OK”键可进入此条的修改状态。

3.1 日期和时间两项：显示当前日期和时间。

若日期和时间异常，则输入正确日期和时间后，按“OK”键保存。

3.2 测试类别有两个选项：烟尘、油烟。

选中此菜单，按“OK”键即可循环选择。

使用时可根据需要选择“烟尘”“油烟”，采样数据、计算按“烟尘”和“油烟”分类显示。

3.3烟温类别有三个选项：输入、预测、测量。

选中此菜单，按“OK”键即可循环选择。

选择“输入”，可直接输入烟温，而在“预测流速”和“采样”过程中不再测量；选择“预测”，在“③工况”中预测流速时预测烟温，实际采样过程中烟温不再实时测量；选择“测量”，在“预测流速”和“采样”过程中实时测量烟温。

粉尘取样器的操作规程1. 引言粉尘是工业生产过程中产生的常见颗粒状固体物质，其对人体健康和环境造成的危害不容忽视。

为了准确评估工作场所的粉尘暴露水平，需要进行粉尘采样和测试。

粉尘取样器是用于采集和分析空气中粉尘颗粒的仪器，本文档旨在介绍粉尘取样器的操作规程，确保粉尘采样的准确性和可靠性。

2. 粉尘取样器的类型粉尘取样器根据采样原理和用途的不同，可以分为以下几种类型： - 呼吸道粉尘取样器：用于采集空气中人体呼吸所受粉尘的样品。

- 环境粉尘取样器：用于在工作场所或大气环境中采集粉尘样品。

- 导入式颗粒物采样器：用于采集对人体和环境健康有害的粉尘样品。

- 实时粒子计数器：用于快速检测和计数空气中的颗粒物。

3. 粉尘取样器的准备工作3.1 确保设备状态良好在进行粉尘采样之前，需检查粉尘取样器是否正常工作，设备上的指示灯、显示屏等功能是否正常，采样头和滤纸等部件是否齐全。

如发现问题，应及时维修或更换。

3.2 校准检测仪器粉尘取样器一般配备有校准检测仪器，用于确保取样器的准确性和精度。

在进行粉尘采样之前，需要进行校准操作，校准标准样品并根据校准结果调整仪器参数。

3.3 准备必要的个人防护装备在进行粉尘采样操作时，必须佩戴适当的个人防护装备，包括口罩、手套、防护眼镜等，以确保操作人员的安全。

4. 粉尘取样器的操作步骤4.1 安装采样头将采样头正确安装在粉尘取样器上，并确保与仪器的连接紧固可靠。

根据不同的采样需求，选择合适的采样头型号。

4.2 准备滤纸根据采样要求，选择适合的滤纸，并确保滤纸没有损坏或污染。

用手套进行操作，避免直接接触滤纸表面。

4.3 设置采样参数根据粉尘类型和采样要求，设置好粉尘取样器的采样参数，如采样流量、采样时间等。

确保参数设置正确并与实际需求相符。

4.4 进行采样将粉尘取样器置于采样点位，确保采样器不会受到干扰或移动。

按下开始按钮，开始进行粉尘采样。

在采样过程中，操作人员应注意观察仪器状态，确保采样过程正常进行。
