冲击碾压施工作业指导书

冲击碾压作业指导书一、适用范围本作业指导书适用于新建大同至张家口高速铁路（山西段）DZZQ-2标标段内冲击碾压地基处理工程。

二、作业准备在开工前组织技术人员认真学习实施性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

三、技术要求（1）大张高速铁路区段K129 + 074.15至K141 + 260.3中部分地形为浅层黏性土、粉土、湿陷性黄土。

本工程按设计要求，采用冲击碾压施工方案进行地基处理。

处理范围路堤地段为坡脚排水沟（或坡脚外4.0米）路堑地段为开挖界面宽度。

（2）根据大张铁路施工图纸设计要求，冲击碾压为24遍，保证复合承载力满足设计要求160KPa。

四、施工程序与工艺流程1、施工程序每个连续施工区段为一个完整的作业区，根据强夯量大小配备一定数量的强夯机械。

施工程序为：施工准备一确定工艺一测量放样一冲击碾压一检验验收。

2、工艺流程施工工艺流程图五、施工要求1、施工准备1）场地平整，清除表层土，进行表面松散土层碾压，修筑机械设备进出道路，排除地表水，施工区周边作排水沟以确保场地排水通畅防止积水。

2）查明冲击碾压场地范围内地下构造物和管线的位置及标高，采取必要措施，防止因冲击碾压施工造成损坏。

3）测量放线，定出控制抽线、冲击压实场地边线。

标出区段内测点的平面布置图，准备好沉降观测所用仪器。

规划布置好冲击压实调头区、冲击路线区、减速区。

冲击碾压前，记录好清表及整平后地面标高、水准点、中桩位置等原始材料，以便对比数据，确保冲击压实后的沉降量。

4)施工前应按设计初步确定的强夯参数在有代表性的场地上进行工艺性试夯试验。

通过强夯前后测试数据的对比，检验强夯效果，确定有关工艺参数。

2、施工工艺(1)原地面清表以后，原地面以下30厘米土进行旋耕梨翻晒并每天检测含水量，翻晒至含水量符合冲击碾压最佳含水量时，用平地机平整，最后用压路机碾压至表面平整后报至试验工程师进行压实度测验，压实度达到92%,方可进行冲击碾压施工。

6.冲击碾压作业指导书1.适用范围适用于新建福厦铁路路基工程冲击碾压施工。

2.作业准备2.1内业技术准备开工前组织技术人员认真熟悉图纸，学习设计文件、相关的技术规范以及实施性施工组织设计，掌握设计意图。

技术人员向各班组和操作人员进行技术安全交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。

2.2外业技术准备2.2.1施工前，对施工现场进行图纸复核，并认真核查地质资料，当核查或施工过程中发现与设计不符时，应及时反馈给监理、设计单位。

2.2.2施工前，应标出需要进行冲击碾压范围，并查明现场范围内障碍物，采取必要的过渡、防护措施之后，方可施工。

2.2.3场地平整，修筑机械设备进出道路，修筑排水沟，以确保场地排水通畅，无积水出现。

2.2.4测量放线，标出需要进行冲击碾压的范围，制订具体的压实方法和控制标准，确保规定范围内能够有效压实，不造成漏压和过压现象。

2.2.5冲击碾压前应选择代表性场地进行试验性施工，确定其适用性、施工工艺和工艺参数。

冲压遍数应根据试验性施工确定，并应满足设计要求的压实标准。

3.技术要求3.1冲击碾压施工前应选取代表性场地进行工艺性试验，确定碾压走行路线、走行速度和碾压遍数等工艺参数。

3.2冲击碾压施工时自边坡一侧开始，顺（逆）时针行驶，以冲压面中心线为轴转圈，而后按纵向错轮冲压，全路幅排压后，再自行向内冲压，压实机的行进速度应控制在10～12km/h左右。

3.3冲击碾压时，应通过改变转弯半径调整冲压地点，使其均匀冲压。

3.4冲击碾压的碾压遍数应根据现场施工时冲击轮轮迹高差小于15mm控制，并满足设计要求的压实标准。

3.5相邻两段冲击碾压搭接长度不宜小于15m。

4.施工程序与工艺流程4.1施工程序施工程序为：施工准备→表层清理整平→测量放线→土质含水量检测→碾压设备就位→冲击碾压→路基整理→压实度检测→验收。

4.2工艺流程工艺流程如图1所示。

5.施工要求5.1施工准备5.1.1场地平整、清除表层土、对表面松散土层碾压，修筑机械设备进出道路，排除地表水，施工区周边做排水沟以确保场地排水通畅防止积水。

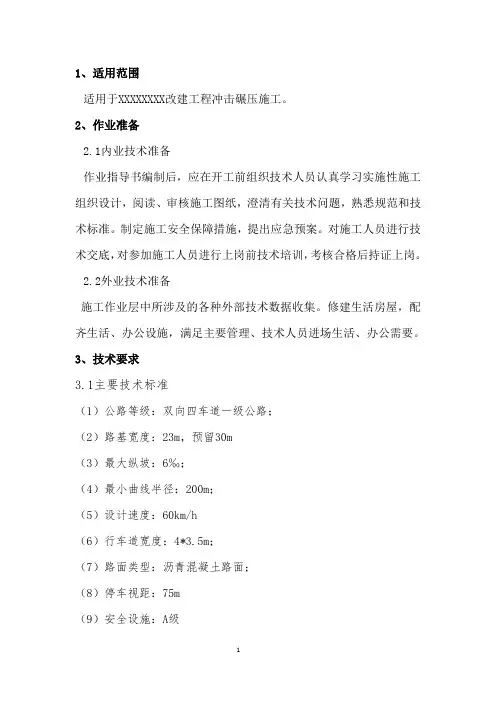

1、适用范围适用于XXXXXXXX改建工程冲击碾压施工。

2、作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保障措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求3.1主要技术标准（1）公路等级：双向四车道一级公路；（2）路基宽度：23m，预留30m（3）最大纵坡：6‰；（4）最小曲线半径：200m；（5）设计速度：60km/h（6）行车道宽度：4*3.5m；（7）路面类型：沥青混凝土路面；（8）停车视距：75m（9）安全设施：A级4、施工人员机械配置4.1、人员安排本工程项目部投入管理人员12人，冲击碾压施工班8人，辅助作业工班4人，后续施工根据工程进度及时补充技术及劳务人员。

4.2、物资准备施工用柴油等物资由物资部统一调配，重点保障。

4.3、机械设备准备主要施工机械已到位，能满足施工需要，数量及型号详见下表。

4.4、主要测量、质检仪器根据施工需要已配备测量检测仪器。

5、工期计划安排湿陷性地基处理冲击碾压试验段施工计划：2020年4月开始施工，2020年6月完成。

6、施工方案及施工工艺6.1、施工工艺流程冲击碾压施工工流程图6.2、施工方案（1）施工准备①施工便道已打通，具备开工条件。

②修筑机械设备进出口道路，排除地表水，施工区周边开挖临时排水沟，以确保场地排水畅通防止积水。

③测量放线，定出控制轴线、冲击碾压场地边线。

④为保证施工正常进行，施工用水采用洒水车运输，能保证施工需要。

（2）冲击碾压前应先用平地机将原地面大致整平，再用钢轮压路机静压或振压将地表适当压实。

（3）根据试验段落长度200m规划观测断面，每20m为一个观测断面，每断面布设3个沉降观测标志点，分别为路基的左、中、右（边点距离路基中心15m）。

兰新铁路第二双线（新疆段）路基工程编号：冲击碾压施工作业指导书单位：编制：审核：批准：年月日发布年月日实施兰新铁路第二双线（新疆段）路基工程冲击碾压施工作业指导书1.适用范围适用于兰新铁路第二双线路基冲击碾压施工。

2．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求工艺简介冲击压实分为填前碾压、填土分层碾压、路堑地段压实、追密压实4类。

冲击压实适用范围及条件见下表冲击压实适用范围及条件4、施工程序及工艺流程4.1工艺流程图冲击压实施工工艺流程4.2施工程序将路基范围内的杂物清除，用推土机粗平。

检测表面以下50cm处的土体含水量。

含水量应控制在最佳值的±2%以内，否则应进行晾晒或洒水。

冲击碾压时，冲击式压路机的行进速度控制在10～12km/h，从路基的一侧向另一侧转圈冲碾，冲碾顺序“先两边、后中间”，以轮迹重叠1/2、铺盖整个路基表面为冲碾1遍，冲碾遍数以满足压实度要求为准。

冲击碾压过程中，如果因轮迹过深而影响压路机的行进速度，可用推土机平整后再继续冲碾；若路基表面扬尘，可用洒水车适量洒水后继续冲碾。

用冲击式压路机进行冲击碾压时，因机械的调头范围较大，应尽可能在路基形成较长的连续冲碾段后进行。

不但可以提高冲碾效率，也可以避免因过多的“接头”而影响路基的整体均匀性。

因冲击式压路机的冲击能量大，路表50cm的土体含水量对冲击碾压的效果具有较大影响。

含水量过大时，容易形成弹簧、翻浆等，故需严格控制路表以下50cm内的含水量。

冲击碾压完毕后，检测路基表层0～20cm的压实度。
