2021年九年级物理上册 3.4 电压和电压表的使用教学案(新版)苏科版

电压和电压表的使用【学习目标】1.认识电压，知道电压的单位，并会进行单位换算；2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；3.了解常用电源的电压值；4.知道电压表的符号、使用规则、读数。

5.会正确使用电压表接入串、并联电路，并能画出相应的电路图；6.会分析实验数据，归纳总结串、并联电路各自电压的规律；7.会利用串、并联电路的电压规律解决简单问题。

【知识梳理】一、电压的作用1．电源是提供电压的装置。

2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。

3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。

微点拨1.说电压时，要说“用电器”两端的电压，或“某两点”间的电压。

2.电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。

电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。

二、电压的测量——电压表1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，每大格、每小格电压值。

3．使用规则：“两要；一不”①电压表要并联在电路中。

②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“”接线柱流出。

③被测电压不要超过电压表的最大量程。

危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

选择量程：实验室用电压表有两个量程， 0～3V和0～15V。

测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。

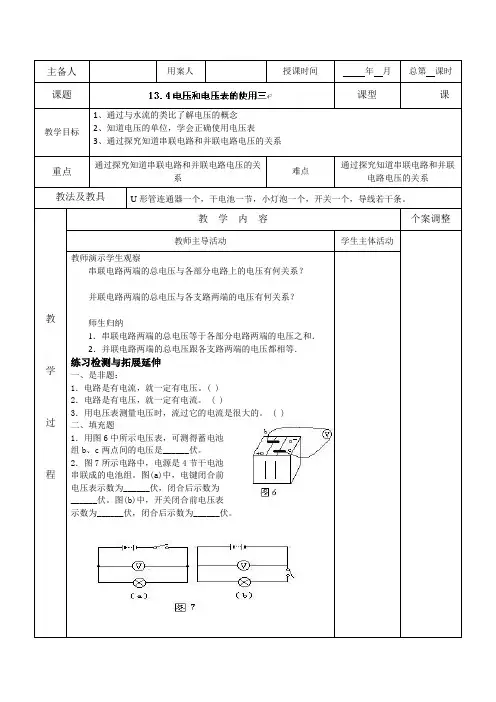

主备人用案人授课时间年月总第课时课题课型课教学目标1、通过与水流的类比了解电压的概念2、知道电压的单位，学会正确使用电压表3、通过探究知道串联电路和并联电路电压的关系重点通过探究知道串联电路和并联电路电压的关系难点通过探究知道串联电路和并联电路电压的关系教法及教具U形管连通器一个，干电池一节，小灯泡一个，开关一个，导线若干条。

教学过程教学内容个案调整教师主导活动学生主体活动教师演示学生观察串联电路两端的总电压与各部分电路上的电压有何关系？并联电路两端的总电压与各支路两端的电压有何关系？师生归纳1．串联电路两端的总电压等于各部分电路两端的电压之和．2．并联电路两端的总电压跟各支路两端的电压都相等．练习检测与拓展延伸一、是非题：1．电路是有电流，就一定有电压。

( )2．电路是有电压，就一定有电流。

( )3．用电压表测量电压时，流过它的电流是很大的。

( )二、填充题1．用图6中所示电压表，可测得蓄电池组b、c两点间的电压是______伏。

2．图7所示电路中，电源是4节干电池串联成的电池组。

图(a)中，电键闭合前电压表示数为______伏，闭合后示数为______伏。

图(b)中，开关闭合前电压表示数为______伏，闭合后示数为______伏。

图1V LS图2教学过程教学内容个案调整教师主导活动学生主体活动3．为了使蓄电池能向外供电，需要先给它______电，这时要把蓄电池的正、负极分别接到另一个电源的______、______极上。

电流从蓄电池______极流入。

蓄电池放电时，电流从它的______极流出。

图8所示有关蓄电池的两个电路，其中蓄电池充电和放电的电路示意图分别是图______和图六、图2，电源电压为6V，开关S闭合后，灯________，电压表示数___________。

（选填“0”或“等于6V”或者“无法确定”）七、下列关于电源的作用的描述中正确的是（）A．电路中只要有电压，就有电流产生 B．电路中只要有电流，就一定有电压C．电路中的电流与电压总是同时存在的 D．以上说法均不正确课后反思与经验总结学生实验记录实验结果并总结实验结论板书设计（用案人完成）13.4电压和电压表的使用1、电压是形成电流的原因，电源的作用就维持正负极有一定的电压。

（5）工业电压380V练习：220伏=千伏=毫伏。

3、观察电压表（接线柱、量程、分度值）学生人手一只，让学生自已归纳，得出结论大量程：，0～15V、0.5V小量程：0～3V、0.1V电压表的读数：同座位两人，互问互答，务必掌握边演示边讲解4、电压表的使用：（实物讲解）（1）电压表要并联在电路中。

（2）“＋”“－”接线柱的接法要正确。

（3）被测电压不要超过电压表的量程。

练习：（1）把一个灯泡接人电源的电路中，用电压表测出小灯炮两端的电压，画出电路图，并标出电压表的“＋”、“一”接线柱。

（2）在两个灯泡L1、L2串联的电路中，用电压表测小灯泡L1两端的电压，画出电路图，并标出电压表的“＋”、“一”接线柱。

（3）在图右所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“＋”、“一”接线柱。

先取三节干电池，分别测出每节电池的电压。

再将这三节干电池串联成电池组，测出串联电池组的电压，将测得的数据记到表1内。

分析串联电池组的电压跟各节干电池电压之间的关系，写出结论。

板书设计§13.4 电压和电压表的使用1、电压使电路中形成了电流。

电源是提供电压的装置2、电压（U）的单位：国际单位：伏特（伏）V常用单位：千伏（kV），毫伏（mV），微伏（uV）。

1 kV=103 V 1 mV=10-3V 1 μV=10-6V3、电压表的使用：（实物讲解）（1）电压表要并联在电路中。

（2）“＋”“－”接线柱的接法要正确。

（3）被测电压不要超过电压表的量程。

4、在串联电路中，串联电路两端的总电压等于各部分电路两端的电压之和。

在并联电路中，并联电路两端的总电压和各支路两端的电压相等。

教后感初三物理学案课题：§13.4 电压和电压表的使用主备: X军审核: 初三物理备课组 2009.11.4 某某______ 预习课本P.71-75，完成下列试题：1、电压使电路中形成了。

是提供电压的装置。

2、电压的单位：国际单位：，常用单位：380V= kV,1.5 V= mV3、4节干电池串联成电池组，总电压应为（）Ａ．1．5伏Ｂ．2伏Ｃ．6伏Ｄ．8伏4、我国家庭电路的电压是，一节干电池的电压是5、下列关于电压表的使用规则中，不正确的是（ ）A.电压表要与被测电路并联 B.可用试触法来判断被测电压是否超过量程C.电压表的量程不能超过被测电压D.电流必须从“＋”接线柱流进电压表 6、按照电路图连接实物图7、某同学用电压表测电压时，电压表的指针偏转超出刻度X 围，如图，他应该选择的量程 ，如果电压表的指针反向偏转，如图乙所示，这是因为电压表的正负接线柱。
