应力腐蚀
1．应力腐蚀的机理：阳极溶解和氢致开裂机理阳极溶解机理应力腐蚀断裂必须首先发生选择性腐蚀，而金属的腐蚀又受图4所示的阳极极化曲线的影响。
以不锈钢为例，增加介质中Cl-含量，降低介质中O2含量及pH值，都会使图4a中阳极极化曲线从左向右移动，这四根曲线分别对应于蚀坑或裂纹区(图4b)的不同位置。
应力的主要作用在于使金属发生滑移或使裂纹扩展，这两种力学效应都可破坏钝化膜，从而使阳极过程得以恢复，促进局部腐蚀。
钝化膜破坏以后，可以再钝化。
若再钝化速度低于钝化膜破坏速度，则应力与腐蚀协同作用，便发生应力腐蚀断裂。
氢致开裂机理或称氢脆机理，是应力腐蚀断裂的第二种机理。
这种机理承认SCC必须首先有腐蚀，但是，纯粹的电化学溶解，在很多情况下,既不易说明SCC速度，也难于解释SCC的脆性断口形貌。
氢脆机理认为,蚀坑或裂纹内形成闭塞电池，局部平衡使裂纹根部或蚀坑底部具备低的pH值，这是满足阴极反应放氢的必要条件。
这种氢进入金属所引起的氢脆,是SCC的主要原因。
这种机理取决于氢能否进入金属以及金属是否有高度的氢脆敏感性。
高强度钢在水溶液中的SCC以及钛合金在海水中的SCC是氢脆引起的。
2．应力腐蚀开裂的断口形貌：穿晶断口开裂图3．氢鼓泡产生机理，文字图通过实验和理论分析研究了氢鼓泡形核、长大和开裂的过程. 在充氢试样中发现直径小于100 nm未开裂的孔洞, 它们是正在长大的氢鼓泡, 也发现已开裂的鼓泡以及裂纹多次扩展导致破裂的鼓泡.分析表明, 氢和空位复合能降低空位形成能, 从而使空位浓度大幅度升高, 这些带氢的过饱和空位很容易聚集成空位团.H在空位团形成的空腔中复合成H2就使空位团稳定, 成为氢鼓泡核.随着H 和过饱和空位的不断进入, 鼓泡核不断长大, 内部氢压也不断升高.当氢压产生的应力等于被氢降低了的原子键合力时, 原子键断开, 裂纹从鼓泡壁上形核.图5 氢鼓泡形核、长大示意图(a) 空位V和原子氢H聚集成为空位-原子氢集团; (b) 原子氢在空位团中复合成分子氢H2, 使其稳定, 鼓泡核形成; (c) 空位和氢不断进入鼓泡核使其长大; (d) 当鼓泡核内氢压产生的应力等于原子键合力时, 在鼓泡壁形成裂纹首先, 氢(H)进入金属和空位(V)复合, 使空位形成能大大降低, 从而大幅度升高空位浓度, 这些过饱和空位容易聚集成空位团. 当4个或以上的空位或空位-氢复合体(V-H)聚集成空位四面体或空位团时, 内部形成空腔, 如图5(a). 空位所带的氢在空腔中就会复合成H2, 形成氢压. 由于室温时H2不能分解成H, 故含H2的空位团在室温是稳定的, 它就是鼓泡核, 如图5(b). 随着H和空位不断进入鼓泡核, 就导致鼓泡在充氢过程中不断长大, 同时氢压不断升高, 如图5(c). 当鼓泡中的氢压在内壁上产生的应力等于被氢降低了的原子键合力时, 原子键断裂, 裂纹沿鼓泡壁形核, 如图5(d). 随着氢的不断进入, 裂纹扩展, 直至鼓泡破裂4．氢进入金属材料的途径P1295．氢致脆断类型：可逆和不可逆，第一类和第二类6．第一类氢脆里的三种形式：氢腐蚀，氢鼓泡、白点，氢化物型氢脆7．第二类氢脆两种形式：应力诱发氢化物型氢脆，可逆氢脆8．氢脆的特征：氢蚀，白点宏观断口形貌9．氢的延迟断裂，氢致开裂过程10．氢致脆断的断口形貌特征P13111．减少氢脆倾向的途径：降低内氢的措施，降低环境氢的活性12．氢脆的特点(1)实验室中识别氢脆与应力腐蚀的一种办法是，当施加一小的阳极电流，如使开裂加速,则为应力腐蚀,而当施加一小阴极电流,使开裂加速者则为氢脆。
7-应力腐蚀与腐蚀疲劳
1．防止措施 （3）改善介质条件 。
• 减少和消除促进应力腐蚀开裂的有害化学离子，如通过水净 化处理，降低冷却水与蒸汽中的氯离子含量，对预防奥氏体 不锈钢的氯脆十分有效；
• 可以在腐蚀介质中添加缓蚀剂，如在高温水中加入300×106的磷酸盐，可使铬镍奥氏体不锈钢抗应力腐蚀性能大大提高 。
19
7.1.4 防止应力腐蚀的措施和安全设 计
22
7.2 氢脆
• 氢脆的定义
– 由氢和应力的联合作用而产生脆性断裂的现象谓之氢 脆断裂，简称氢脆。
• 氢脆发生的机理
– 原子氢在结合成氢分子的过程受阻，部分氢原子会溶 解到金属内部，而当金属同时受应力作用时，就可能 通过某种机制导致裂纹产生和脆性扩展。
• 影响氢脆发生的因素
– 氢原子溶入金属的数量、它的扩散能力以及基体受力 的状态。
7 应力腐蚀与腐蚀 疲劳
现代设计与分析研究所 何雪浤
1
7 应力腐蚀与腐蚀疲劳
• 机器零件受腐蚀介质和静应力联合作用而 失效的现象叫做应力腐蚀破坏；
• 受腐蚀介质和交变应力联合作用的失效则 叫做腐蚀疲劳破坏；
• 在应力腐蚀过程中，通常会同时产生金属
吸氢而引起的脆性破坏，即所谓氢脆现象
。
2
7 应力腐蚀与腐蚀疲劳
2
13
恒位移试验方法
14
7.1.3 应力腐蚀的机理
1．钝化膜理论 – 在应力腐蚀破坏时，首先表现为钝化膜的破坏 。
• 破坏部分成为阳极； • 裂纹尖端应力集中降低阳极电位，加速阳极溶解。
– 在应力作用下表面钝化膜破坏是由于临近裂纹尖端处容易产生局部塑 性变形而形成滑移台阶所致。
2．闭塞电池理论 （1）在应力和腐蚀介质的共同作用下，金属表面的缺陷处形成微蚀孔或 裂纹源。
• 减少和消除促进应力腐蚀开裂的有害化学离子，如通过水净 化处理，降低冷却水与蒸汽中的氯离子含量，对预防奥氏体 不锈钢的氯脆十分有效；
• 可以在腐蚀介质中添加缓蚀剂，如在高温水中加入300×106的磷酸盐，可使铬镍奥氏体不锈钢抗应力腐蚀性能大大提高 。
19
7.1.4 防止应力腐蚀的措施和安全设 计
22
7.2 氢脆
• 氢脆的定义
– 由氢和应力的联合作用而产生脆性断裂的现象谓之氢 脆断裂，简称氢脆。
• 氢脆发生的机理
– 原子氢在结合成氢分子的过程受阻，部分氢原子会溶 解到金属内部，而当金属同时受应力作用时，就可能 通过某种机制导致裂纹产生和脆性扩展。
• 影响氢脆发生的因素
– 氢原子溶入金属的数量、它的扩散能力以及基体受力 的状态。
7 应力腐蚀与腐蚀 疲劳
现代设计与分析研究所 何雪浤
1
7 应力腐蚀与腐蚀疲劳
• 机器零件受腐蚀介质和静应力联合作用而 失效的现象叫做应力腐蚀破坏；
• 受腐蚀介质和交变应力联合作用的失效则 叫做腐蚀疲劳破坏；
• 在应力腐蚀过程中，通常会同时产生金属
吸氢而引起的脆性破坏，即所谓氢脆现象
。
2
7 应力腐蚀与腐蚀疲劳
2
13
恒位移试验方法
14
7.1.3 应力腐蚀的机理
1．钝化膜理论 – 在应力腐蚀破坏时，首先表现为钝化膜的破坏 。
• 破坏部分成为阳极； • 裂纹尖端应力集中降低阳极电位，加速阳极溶解。
– 在应力作用下表面钝化膜破坏是由于临近裂纹尖端处容易产生局部塑 性变形而形成滑移台阶所致。
2．闭塞电池理论 （1）在应力和腐蚀介质的共同作用下，金属表面的缺陷处形成微蚀孔或 裂纹源。
应力腐蚀
三、应力腐蚀指标
应力腐蚀门槛值：KISCC 1、当KI<KISCC时，在应力作用下，材料或零件可以 长期处于腐蚀环境中而不发生破坏； 2、当KISCC<KI<KIC时，在腐蚀环境和应力共同作用 下，裂纹呈亚临界扩展，随着裂纹不断增大，达到 KIC断裂； 3、当KI>KIC时，加上初始载荷后，试样立即断裂。
拉应力使局部区域的钝化膜破裂 露出新鲜表面，新鲜表面在电解 质溶液中成为阳极，而其余具有 钝化膜的表面成为阴极，形成腐蚀微电池，产生阳极溶 解，表面形成蚀坑。 拉应力除促使局部区域钝化膜破坏外，更主要的是在蚀 坑或原有裂纹的尖端形成应力集中，使阳极电位下降， 加速阳极金属的溶解，裂纹将逐步向纵深发展。
第三节腐蚀疲劳
一、腐蚀疲劳的概念及特点 1.定义：在交变应力和环境腐蚀的共同作用下, 所引起 的破坏称为腐蚀疲劳 腐蚀疲劳 2.特点
(1)腐蚀环境不是特定的。只要环境介质对金属有腐蚀作用，再 加上交变应力的作用都可产生腐蚀疲劳； (2)腐蚀疲劳曲线无水平线段，即不存在无限寿命的疲劳极限通 常采用‘‘条件疲劳极限”，即以规定循环用次(一般为107次) 下的应力值作为腐蚀疲劳极限，来表征材料对腐蚀疲劳的抗力。 (3)腐蚀疲劳极限与静强度之间不存在比例关系； (4)腐蚀疲劳断口上可见到多个裂纹源，并具有独特的多齿状特 征。
定义：应力腐蚀断裂是指金属材料在拉应力和特定介质的 共同作用下所引起的断裂，简称为应力腐蚀 应力腐蚀(SCC) 应力腐蚀 应力腐蚀的特征： 1、应力：必须有应力，特别是拉应力的作用，远低于材 料的屈服强度，应力腐蚀造成的破坏是脆性断裂； 2、介质：对一定成分的合金，只有在特定介质中才发生 应力腐蚀断裂； 3、速度：应力腐蚀断裂速度约为10-8~10-6m／s数量级的 范围内，远大于没有应力时的腐蚀速度，又远小于单纯力 学因素引起的断裂速度．
应力腐蚀和氢脆
分子态
化合态
▪ 在一般情况下，氢以间隙原子状态固溶在金属中， 对于大多数工业合金，氢的溶解度随温度降低而 降低。
▪ 氢在金属中也可通过扩散聚集在较大的缺陷(如空 洞、气泡、裂纹等)处以氢分子状态存在。
▪ 氢还可能和一些过渡族、稀土或碱土金属元素作 用生成氢化物，或与金属中的第二相作用生成气 体产物，如钢中的氢可以和渗碳体中的碳原子作 用形成甲烷等。
▪ 解放初期黄铜子弹壳开裂现象：原因是润滑用肥皂水中 含微量铵离子。
二、应力腐蚀产生的条件
▪ （1）只有在拉伸应力作用下才能引起应力腐蚀开 裂(近年来，也发现在不锈钢中可以有压应力引起)。 这种拉应力可以是外加载荷造成的应力，但 主要是各种残余应力，如焊接残余应力、热处理 残余应力和装配应力等。 据统计，在应力腐蚀开裂事故中，由残余应 力所引起的占80%以上，而由工作应力引起的则 不足20%。
▪ 当KⅠ值降低到某一临界值（图中为38MPa.m1/2） 时，应力腐蚀开裂实际上就不发生了。这一KⅠ 值称之为应力腐蚀临界场强度因子，也称应力
腐蚀门槛值，以 KⅠSCC表示(SCC表示应力腐蚀 断裂)。
应力腐蚀临界应力场强度因子KISCC
✓试样在特定化学介质中不发生应力腐蚀断裂的 最大应力场强度因子，也称为应力腐蚀门槛值。 ✓表示含有宏观裂纹的材料在应力腐蚀条件下的 断裂韧度。 ✓一定的材料与介质，KISCC值恒定。是金属材料 的一个力学性能指标。
▪ 钛合金（Ti-8Al-1Mo-1V）的预制裂纹试祥在恒载荷作用下，于 3.5％Nacl水溶液中进行应力腐蚀试验的结果。
Ti-8Al-1Mo-1V预制裂纹试祥的KⅠ-tf曲线
▪ 该合金的KⅠc＝100MPa.m1/2，在3.5％盐水中， 当初始KⅠ值仅为40 MPa.m1/2时，仅几分钟试样 就破坏了。如果将KⅠ值稍微降低，则破坏时间 可大大推迟。
应力腐蚀概述
氢原子的半径只有5x 10—6mm， 当它进入铁基晶 体氢在室温时，在：Fe中的 溶解度非常小。温度 升高，其溶解度增加
Stress corrosion cracking
6.环境氢脆破裂机理
Stress corrosion cracking
6.环境氢脆破裂机理
2 氢压理论
金属内部的过饱和的氢必然要退出，直到建立起 平衡压力为止．几乎所有金属材料的内部都包含 有许多宏观和微观的缺陷。由晶格中逸出的氢， 往往容易在缺陷处聚集， 产生巨大的压力，氢 压力超过某一临界值(接近晶体的弹性强度)，材 料即脆化
Mechanisms
阳极溶解机理——穿晶 OA—溶液浸入膜中孔洞，发生阳极溶解 AB——阳极反应产物封闭孔洞， 修补钝化膜。 BC——膜破坏，发生阳极溶解，形成微 裂纹。 CD——C点时裂纹张开，D点为断裂 点。对应于C及D的时间分别叫作孕育期 断裂时间。 DE——断面又迅速成膜。
2 SCC破裂类型
Stress corrosion cracking
5. 特点
Stress corrosion cracking
5. 特点
Stress corrosion cracking
5. 特点
低碳钢在硝 酸盐溶液中 的应力腐蚀 破裂是典型 的沿晶破裂 ，呈“冰糖 状”断口
Stress corrosion cracking
一 SCC
1
三个主要特征
必须有应力 •腐蚀介质是特定的 •断裂速度约在10-8~10-6m/s数量范围内， 远大于没有应力时的腐蚀速度，又远小于单 纯力学因素引起的断裂速度。一般呈脆性断 裂。
•
一 SCC
SCC
2 SCC破裂类型
应力腐蚀破裂按照电化学的观点，基本上可以分为两大 类，一类是裂纹尖端处于阳极区，以阳极快速溶解占主导地 位的，称之为应力—阳极开裂，通常称这类破裂型式为应力 腐蚀破裂；另一类是裂纹尖端处于阴极 区，以阴极反应为主，阴极反应的结果是原子氢大量地进入 金属的内部，产生氢脆，这种形式的破坏，称之为应力—阴 极开裂——环境氢脆
第7章_金属的应力腐蚀和氢脆断裂
不足道。 第Ⅰ阶段：当KI超过KIscc时裂纹突然加速扩展，
da/dt－KI曲线几乎与纵坐标轴平行。da/dt 值小， 但受K之影响较大。
第II段出现水平线段，da/dt 决定于环境而受应力强
度的影响较小,第II阶段时间越长，材料抗应力腐蚀
性能越好。若通过实验测出某种材料在第II阶段的
da/dt值及第二阶段结束时的KI值，就可估算出机件
22
三、钢的氢致延滞断裂机理
• 三个阶段：孕育，裂纹亚稳扩展，失稳扩展阶段。
• 孕育期：α－Fe晶格中氢原子数量↑+迁移+偏聚
• 1）氢气团导致裂纹
•
氢固溶于α－Fe晶格，存在刃型位错的应力场时，氢原子与位错交互作用，
迁移到位错线附近的拉应力区，形成氢气团。 气团随位错运动，当其遇到障
碍时产生位错塞积，同时氢原子在塞积区聚集。若应力足够大，则在位错塞积
貌也是完全脆性的。 （2）断口往往是粗糙的。 （3）在亚稳扩展区可见腐蚀产物带来的颜色变化（黑色或灰
黑色），但深裂纹的裂夹区颜色可能很浅，不易为肉 眼辨认。 （4）由于断裂总是从与介质接触的表面开始，故启裂区表面 附近的断口颜色最深，有时由于腐蚀进展的变化会在 断口上留下海滩花样。 （5）与介质接触表面往往有点蚀或蚀斑。 （6）应注意，有腐蚀产物不是判定应力腐蚀的充分条件。因 为也有可能由于别的机制导致断裂后，断口受到随后 的腐蚀。
2、力学因素：减小残余拉应力，尽可能增加残余压 应力。
3、材质因素：降低含氢量，细化组织。合理选择制 备和热处理工艺
27
28
21
3、氢化物致脆 与氢有较大亲和力的ⅣB、ⅤB族金属，极易生成脆性氢化
物，氢化物很硬、脆，与基体结合不牢。使金属脆化。 晶粒粗大，氢化物呈薄片状→较大应力集中→危害大 晶粒细小，氢化物块状不连续分布→危害小 4、氢导致延滞断裂 定义：由于适量以固溶形式存在的氢，金属在低于屈服强
da/dt－KI曲线几乎与纵坐标轴平行。da/dt 值小， 但受K之影响较大。
第II段出现水平线段，da/dt 决定于环境而受应力强
度的影响较小,第II阶段时间越长，材料抗应力腐蚀
性能越好。若通过实验测出某种材料在第II阶段的
da/dt值及第二阶段结束时的KI值，就可估算出机件
22
三、钢的氢致延滞断裂机理
• 三个阶段：孕育，裂纹亚稳扩展，失稳扩展阶段。
• 孕育期：α－Fe晶格中氢原子数量↑+迁移+偏聚
• 1）氢气团导致裂纹
•
氢固溶于α－Fe晶格，存在刃型位错的应力场时，氢原子与位错交互作用，
迁移到位错线附近的拉应力区，形成氢气团。 气团随位错运动，当其遇到障
碍时产生位错塞积，同时氢原子在塞积区聚集。若应力足够大，则在位错塞积
貌也是完全脆性的。 （2）断口往往是粗糙的。 （3）在亚稳扩展区可见腐蚀产物带来的颜色变化（黑色或灰
黑色），但深裂纹的裂夹区颜色可能很浅，不易为肉 眼辨认。 （4）由于断裂总是从与介质接触的表面开始，故启裂区表面 附近的断口颜色最深，有时由于腐蚀进展的变化会在 断口上留下海滩花样。 （5）与介质接触表面往往有点蚀或蚀斑。 （6）应注意，有腐蚀产物不是判定应力腐蚀的充分条件。因 为也有可能由于别的机制导致断裂后，断口受到随后 的腐蚀。
2、力学因素：减小残余拉应力，尽可能增加残余压 应力。
3、材质因素：降低含氢量，细化组织。合理选择制 备和热处理工艺
27
28
21
3、氢化物致脆 与氢有较大亲和力的ⅣB、ⅤB族金属，极易生成脆性氢化
物，氢化物很硬、脆，与基体结合不牢。使金属脆化。 晶粒粗大，氢化物呈薄片状→较大应力集中→危害大 晶粒细小，氢化物块状不连续分布→危害小 4、氢导致延滞断裂 定义：由于适量以固溶形式存在的氢，金属在低于屈服强

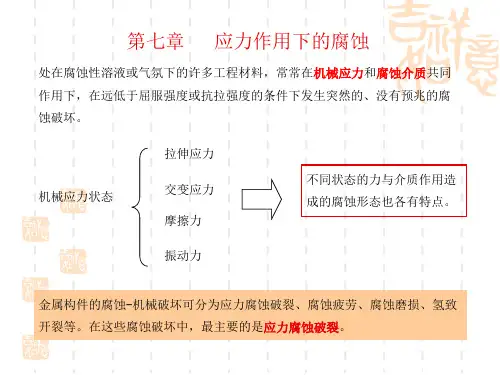

第七章应力作用下的腐蚀
在区域2：普碳钢在8mol/LNaOH溶液中发生应力 破裂；
Incoloy 600合金的破裂电位处在区域3。
（5）发生应力腐蚀破裂的主要是合金，纯金属不发生，即使合金元素非常 微量也能引起开裂。
如wFe99.9%中，当有wC0.04%时，在硝酸中就能引起破裂。wCu99.9%中含有 wP0.04%时，在含氨介质中就发生破裂。
C元素 18-8不锈钢含ω C为0.12%时，应力腐蚀最为敏感，进一步增加C含量则提高耐 应力腐蚀性能。一般认为ω C0.2%以上，合金具有免疫力。
Cr元素 对ω Ni10%不锈钢，当含ω Cr在5%～12%范围之内时，不产生应力腐蚀破裂；当 wCr>15%和wCr<25%时，则加速应力腐蚀破裂的进行。
在二元或三元铝合金中加入少量的Cr、Mn、Zr、 Ti、V、Ni和Li能减低应力腐蚀敏感性。
对黄铜，加入少量的Fe、Sn、Mn、Si、Al、Cd、Pd促进产生应力腐蚀。而 对铝青铜加入ω Ni2%和ω Si0.5%~0.75%具有良好的耐应力腐蚀性能；添加 ω Sn和ω Ag均为0.35%时可防止晶间破裂。
疲劳裂纹生成示意图
四：影响腐蚀疲劳的因素
• 力学因素的影响：应力交变速度越大，则裂纹的扩展速度越慢，金属可 以经受更长的应力循环。当应力交变速度降低时，一般使裂纹扩展速度加 快。
• 材料因素的影响：耐蚀性较高的金属对腐蚀疲劳的敏感性较小，耐蚀性 较差的金属对腐蚀疲劳的敏感性较大。
残余应力，金属材料在生产过程和加工过程中，在材料内部产生的应 力如冷轧、弯曲、机械加工、焊接、热处理过程中也能产生应力。
热应力，由于淬火、周期性的加热和冷却而引起的应力。
结构应力，由于设备，部件的安装和装配而引起的应力。
腐蚀学原理--第七章-应力作用下的腐蚀分析
(2) 金属和合金腐蚀量很微小，腐蚀局限于微小的局部。同时产生应力腐蚀断裂的合金表面往往存在钝化膜或保护膜。 (3) 裂纹方向宏观上和主拉伸应力的方向垂直，微观上略有偏移。 (4) 宏观上属于脆性断裂，即使塑性很高的材料也是如此。微观上，在断裂面上仍有塑性流变痕迹。 (5) 有裂纹分叉现象。断口形貌呈海滩条纹、羽毛状、撕裂岭、扇子形和冰糖块状图像。 (6) 应力腐蚀裂纹形态有沿晶型、穿晶型和混合型，视具体合金—环境体系而定。例如，铝合金、高强度钢多半是沿晶型的，奥氏体不锈钢多半是穿晶型的，而钛合金为混合型的。即使是同种合金，随着环境、应力大小的改变，裂纹形态也会随之改变。
实例：中国版本的“黑Байду номын сангаас坠落”
7.1.3 防止应力腐蚀断裂的措施
1．降低或消除应力 (1) 改进结构设计，避免或减少局部应力集中。对应力腐蚀事故分析表明，由残余应力引起的比例最大，因此在加工、制造、装配中应尽量避免产生较大的残余应力。结构设计应尽量避免缝隙和可能造成腐蚀液残留的死角，防止有害物质(如Cl-、OH-)的浓缩。 (2) 消除应力处理：减少残余应力可采取热处理退火、过变形法、喷丸处理等方法。其中消除应力退火是减少残余应力的最重要手段，特别是对焊接件，退火处理尤为重要。 (3) 按照断裂力学进行结构设计：由于构件中不可避免地存在着宏观或微观裂纹和缺陷，因此用断裂力学进行设计比用传统力学方法具有更高的可靠性。在腐蚀环境下，预先确定材料的KISCC、da／dt等参数，根据使用条件确定构件允许的临界裂纹尺寸ac，具有重要的实际意义。
氢的存在形式
氢可以H-、H、H+、H2、金属氢化物、固溶体、碳氢化合物等形式存在于金属中，也可与位错结合形成气团(⊥H)而存在。当氢与碱金属(如Li、Na、K)或碱土金属作用时，可形成氢化物(如NaH)。在这类化合物中Na+和H-以离子键方式结合在一起，氢以H-形式存在。另一种观点认为，过渡族金属的d带没有填满，当氢原子进入金属后，分解为质子和电子，即H → H++e。氢的1s电子进入金属的d带，氢以质子状态存在于金属中。当金属d带填满后，多余的氢将以原子状态存在。也有观点认为，氢原子具有很小的原子半径(0.053nm)，能处于点阵的间隙位置，如α—Fe的四面体间隙和γ—Fe的八面体间隙。最近，有的研究者又提出电子屏蔽概念。认为氢以原子态“H+e”存在于金属中，或者说氢以“屏蔽的离子”即穿有“电子外衣”的离子状态存在于金属中。 氢溶解在金属中可形成固溶体，氢在金属中的溶解度与温度和压力有关。氢在金属中如果超过固溶度，可形成分子氢(H2)、金属氢化物、氢原子气团三类化合物。
实例：中国版本的“黑Байду номын сангаас坠落”
7.1.3 防止应力腐蚀断裂的措施
1．降低或消除应力 (1) 改进结构设计，避免或减少局部应力集中。对应力腐蚀事故分析表明，由残余应力引起的比例最大，因此在加工、制造、装配中应尽量避免产生较大的残余应力。结构设计应尽量避免缝隙和可能造成腐蚀液残留的死角，防止有害物质(如Cl-、OH-)的浓缩。 (2) 消除应力处理：减少残余应力可采取热处理退火、过变形法、喷丸处理等方法。其中消除应力退火是减少残余应力的最重要手段，特别是对焊接件，退火处理尤为重要。 (3) 按照断裂力学进行结构设计：由于构件中不可避免地存在着宏观或微观裂纹和缺陷，因此用断裂力学进行设计比用传统力学方法具有更高的可靠性。在腐蚀环境下，预先确定材料的KISCC、da／dt等参数，根据使用条件确定构件允许的临界裂纹尺寸ac，具有重要的实际意义。
氢的存在形式
氢可以H-、H、H+、H2、金属氢化物、固溶体、碳氢化合物等形式存在于金属中，也可与位错结合形成气团(⊥H)而存在。当氢与碱金属(如Li、Na、K)或碱土金属作用时，可形成氢化物(如NaH)。在这类化合物中Na+和H-以离子键方式结合在一起，氢以H-形式存在。另一种观点认为，过渡族金属的d带没有填满，当氢原子进入金属后，分解为质子和电子，即H → H++e。氢的1s电子进入金属的d带，氢以质子状态存在于金属中。当金属d带填满后，多余的氢将以原子状态存在。也有观点认为，氢原子具有很小的原子半径(0.053nm)，能处于点阵的间隙位置，如α—Fe的四面体间隙和γ—Fe的八面体间隙。最近，有的研究者又提出电子屏蔽概念。认为氢以原子态“H+e”存在于金属中，或者说氢以“屏蔽的离子”即穿有“电子外衣”的离子状态存在于金属中。 氢溶解在金属中可形成固溶体，氢在金属中的溶解度与温度和压力有关。氢在金属中如果超过固溶度，可形成分子氢(H2)、金属氢化物、氢原子气团三类化合物。
《材料腐蚀与防护》习题与思考题
《材料腐蚀与防护》习题与思考题第一章绪论1．何谓腐蚀？为何提出几种不同的腐蚀定义？2．表示均匀腐蚀速度的方法有哪些？它们之间有何联系？3．镁在海水中的腐蚀速度为 1.45g/m2.d, 问每年腐蚀多厚？若铅以这个速度腐蚀，其ϖ深(mm/a)多大？4．已知铁在介质中的腐蚀电流密度为0.1mA/cm2，求其腐蚀速度ϖ失和ϖ深。
问铁在此介质中是否耐蚀？第二章电化学腐蚀热力学1．如何根据热力学数据判断金属腐蚀的倾向？如何使用电极电势判断金属腐蚀的倾向？2．何谓电势-pH图？举例说明它在腐蚀研究中的用途及其局限性。
3．何谓腐蚀电池？有哪些类型？举例说明可能引起的腐蚀种类。
4．金属化学腐蚀与电化学腐蚀的基本区别是什么？5．a)计算Zn在0.3mol/LZnSO4溶液中的电解电势（相对于SHE）。
b) 将你的答案换成相对于SCE的电势值。
6．当银浸在pH=9的充空气的KCN溶液中，CN-的活度为1.0和Ag(CN)2-的活度为0.001时，银是否会发生析氢腐蚀？7．Zn浸在CuCl2溶液中将发生什么反应？当Zn2+/Cu2+的活度比是多少时此反应将停止？第三章电化学腐蚀反应动力学1．从腐蚀电池出发，分析影响电化学腐蚀速度的主要因素。
2．在活化极化控制下决定腐蚀速度的主要因素是什么？3．浓差极化控制下决定腐蚀速度的主要因素是什么？4．混合电位理论的基本假说是什么？它在哪方面补充、取代或发展了经典微电池腐蚀理论？5．何谓腐蚀极化图？举例说明其应用。
6．试用腐蚀极化图说明电化学腐蚀的几种控制因素以及控制程度的计算方法。
7．何谓腐蚀电势？试用混合电位理论说明氧化剂对腐蚀电位和腐蚀速度的影响。
8．铁电极在pH=4.0的电解液中以0.001A/cm2的电流密度阴极化到电势-0.916V（相对1mol/L甘汞电极）时的氢过电势是多少？9．Cu2+离子从0.2mol/LCuSO4溶液中沉积到Cu电极上的电势为-0.180V（相对1mol/L甘汞电极），计算该电极的极化值。
第七章应力作用下的腐蚀解析
(4)材料和环境的交互作用反映在电位上，一般认为，应力腐蚀破裂有三个易产
生破裂的区间。
活化-阴极保护过渡区（区域1）
活化-钝化电位过渡区（区域2）
钝化-过钝化电位区（区域3）
三个电位过渡区都是钝化膜不稳定的区域，在应 力与腐蚀介质中易诱发应力腐蚀。
在区域1: ➢wNi20%不锈钢在8mol/l沸腾H2SO4中； ➢18Cr-9Ni不锈钢在225℃、wNaOH20%溶液中发生 破裂；
镁合金 Mg-Al Mg-Al-Zn-Mn
钛及钛合金
HNO3，NaOH，HF溶液，蒸馏水 NaCl+ H2O2溶液，海滨大气，NaCl-K2CrO4溶液，水，SO2-CO2-湿空气 红烟硝酸，N2O4，HCl，Cl-水溶液，固体氯化物（＞2900C），海水，CCl4，甲醇、甲醇蒸气，三氯乙
烯，有机酸
第一节 应力腐蚀破裂 应力腐蚀破裂是指材料在固定拉应力和腐蚀介质的共同作用下产生的破裂。 所谓固定，是指方向一定的拉应力，但是大小可以变化。腐蚀和应力是相互 促进，不是简单叠加 ，两者缺一不可 。应力腐蚀破裂简称应力腐蚀，国外 称之为SCC (Stress Corrosion Cracking 的缩写)。
残余应力，金属材料在生产过程和加工过程中，在材料内部产生的应 力如冷轧、弯曲、机械加工、焊接、热处理过程中也能产生应力。
热应力，由于淬火、周期性的加热和冷却而引起的应力。
结构应力，由于设备，部件的安装和装配而引起的应力。
产生应力腐蚀破裂的应力值一般低于材料的屈服点。在大多数产生应力腐 蚀的系统中，存在一个临界应力值。当应力值低于该临界值时，不会产生 应力腐蚀破裂。
在区域2：普碳钢在8mol/LNaOH溶液中发生应力 破裂；
