一.前言相对于输电线路、发电机、电动机和变压器等电气设备，母线的故障几率是比较低的。
但由于母线绝缘子或断路器、隔离开关套管发生闪络、运行人员误操作，中低压母线受小动物危害等原因，母线故障时有发生。
而通常母线上接有较多的电气元件，母线故障时将会使所有这些电气元件停电，其影响面积大，后果严重。
目前在我国220KV以上电压等级的母线上，为满足电力系统暂态稳定性的要求，一般均装设有专门的快速母线保护，母线故障可有选择地快速切除。
110KV电压等级的母线，视其重要程度和复杂程度，有些装设专门的母线保护，有的则不装。
而35KV以下电压等级的中低压母线，无论其出线条数多少、复杂程度如何，一般都没有装设专门的母线保护。
而开关柜内部弧光故障是配电系统中一种非常严重的故障，它的发生会造成灾难性的后果，其内部电弧燃烧释放的巨大能量所产生的各种故障电弧效应，严重烧毁昂贵的开关设备，短路电流冲击可损坏主变压器，造成长时间停电。
更严重的是，它还会造成附近工作人员的伤亡事故。
就目前应用的中低压母线短路保护方案而言，不能满足开关柜内部电弧光短路的要求，需要引进新的专用母线保护方案以解决现代电力系统及厂矿企业提高供电可靠性，减少停电时间的问题。
国外自20世纪60年代就开始关注开关柜内部故障电弧对人员伤害的严重性，并对开关柜内部故障特性进行深入的试验研究。
在90年代初开发出基于检测电弧光的中低压线母线保护系统，并开始在电力系统，厂矿企业投入运行。
近年来，在欧美一些国家，越来越多的用户采用电弧光保护作为中低压开关柜内部故障保护，并且在一些国家该保护装置已成为中、低压开关柜的标准配置。
西安富邦科技实业有限公司，在吸收国外先进技术，结合行业检测及保护配置相关规程，研发出具有低价位，适用性强，高可靠性的电弧光保护系列产品FB360中低压母线快速保护装置. FB360中低压母线快速保护装置是国内同内产品中极少数通过国家继电器检测中心检测并取得许可证的生产厂家之一，现已形成批量产能，填补了国内中低压母线及开关柜弧光保护的空白，该产品自推出以来，应用领域遍及电力企业的各类发电厂，厂用电系统和配电变电站.工业系统的炼钢厂、金属冶炼厂、石油化工厂、造纸厂、造船厂、塑料厂、矿山，楼宇等供配电系统以及铁路、电信，商业中心的配电系统。
弧光保护装置产品说明书Arc protection device Product instructions前 言Preface使用产品前，请仔细阅读此章节Please read this chapter carefully before using this product.本章节阐述使用产品前的安全防范知识及建议。
在安装使用前，此章节必须阅读且充分的理解。
如不仔细阅读，因不当操作造成的任何损害或本产品不能正常使用的，本公司不承担任何相应责任。
This chapter describes the safety precautions and recommendations before using this product. Before installation and use, this chapter must be read and fully understood. If not, our Company will not be responsible for any damage caused by improper operation or abnormal use of this product.在对本产品做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉相关操作内容。
本章节将会定义以下指示标志和标准定义：Before operating this product, relevant professionals must read this manual carefully and be familiar with the relevant operation. This chapter will define the following indicators and standard definitions:危险！ 意味着如果安全防范不得当，将会导致人员伤亡，或严重的设备损坏。
UTUCN-1 电弧光保护系统安装与使用说明目录1. 电弧光保护系统的一般知识 42. UTUCN-1 电弧光保护系统概要 43. 电弧光保护系统的设备组成 5 3.1 概要5 3.2 主单元7 3.3 弧光检测辅助单元7 3.4 过流检测辅助单元83.5 电源84. 电弧光保护系统组成设备的性能指标9 4.1 电源9 4.1.1 性能指标9电源接口说明4.2 主单元10 4.2.1 性能指标10 4.2.2 主单元接口说明10 4.3 弧光检测辅助单元11 4.3.1 性能指标11 4.3.2 弧光检测辅助单元接口说明12 4.4 过流检测辅助单元12 4.4.1 性能指标124.4.2 过流检测辅助单元接口说明135. 电弧光保护系统的设计14 5.1 设计说明14 5.2 可编程的跳闸逻辑保护14 5.3 系统自检14 5.4 主单元的信息显示14 5.5 主单元155.6 弧光检测辅助单元155.7 过流检测辅助单元165.8 光灵敏度的调整范围166. 安装17 6.1 开关柜上各个单元的安装17 6.1.1 主单元17 6.1.2 弧光检测辅助单元17 6.1.3 过流检测辅助单元176.2 光纤电缆的安装18 6.2.1 光纤电缆的介绍18 6.2.2 光纤电缆端口的处理18 6.2.3 光纤电缆三发射机共享天线时互扰消除装置19 6.2.4 光纤电缆的加长19 6.2.5 光传感器的介绍21 6.2.6 光传感器端口的准备21 6.2.7 光传感器在开关柜上的安装21 6.3 数据传输电缆DATA TRANSMISSION CABLE 21 6.3.1 数据传输电缆的介绍General Information on the Data Transmission Cable 21 6.3.2 数据传输电缆的功能Functions of the Data Transmission Cable 21 6.3.3 数据传输电缆端口的处理Preparing of the Ends of the Data Transmission Cable 216.3.4 数据传输电缆的连接Connecting of the Data Transmission Cable to the Units 227. 跳闸信息的复制DUPLICATION OF TRIPPING INFORMATION 228. 系统测试TESTING OF THE SYSTEM 239. 系统维护SERVICING OF THE SYSTEM 2410. 保证GUARANTEE 2411. 欧盟CE认证 / ISO-9001 CE-CERTIFICATION / ISO-9001 2412. 风险管理服务机构(DNV DET NORSKE VERITAS 2413. 应用举例EXAMPLES OF APPLICATIONS 251. 电弧光保护系统的一般知识GENERAL INFORMATION ON ARC PROTECTION电弧光保护系统保障了操作人员的安全,最大限度的降低开关柜和母线的物资损失。
#6机6kV母线电弧光保护6kVⅥ段弧光保护系统原理说明1）6kV段任一个开关柜的母线室产生弧光，主控单元都能进行光报警（绿灯变红、闪）、并能显示相应正确的地址，不发送跳闸信号但是发6kV ⅥA段弧光保护系统报警信号，此时若是弧光单元连接的探头接收到弧光信号弧光单元的绿灯变红、闪烁。
2）6kV段工作电源进线柜或备用电源进线柜三相电流中的任何一相出现过流情况，主控单元都能进行过流报警（绿灯变红、闪）、并能显示相应正确的地址，不发送跳闸信号但是发6kV ⅥA段弧光保护系统报警信号，此时电流单元绿灯变红直到主控单元复位。
3） 6kV段某个开关柜的母线室产生弧光并且同时工作电源进线柜或备用电源进线柜三相电流中的任何一相出现过流情况，主控单元能进行光报警和过流报警（绿灯变红、闪），并能显示相应正确的地址，同时送出相应的跳闸信号。
6kVⅥ段故障代码信息查询表故障代码信息查询内容主控单元信息A 光报警，超出ARC的预整定光照度（30000勒克司）C 过流报警，超过CR的预整定的电流定值（ 2.5 A）F 光报警，超出1MU的预整定光照度（30000勒克司）F0.01 1MU的L1 弧光通道报警、6kV ⅥA段ⅥA17—ⅥA24号柜母线仓弧光报警F0.02 备用F0.03 1MU的L3过流报警、6kV ⅥA段工作电源进线过流报警F0.04 1MU的L4过流报警、6kV ⅥA段备用电源进线过流报警F8.01 备用F8.02 1MU第2弧光通道光报警、ⅥA2号开关柜母线仓弧光报警F8.03 1MU第3弧光通道光报警、ⅥA3号6601开关柜母线仓弧光报警F8.04 1MU第4弧光通道光报警、ⅥA4号柜母线仓弧光报警F8.05 1MU第5弧光通道光报警、ⅥA5号柜母线仓弧光报警F8.06 1MU第6弧光通道光报警、ⅥA6号开关柜母线仓弧光报警F8.07 1MU第7弧光通道光报警、ⅥA7号开关柜母线仓弧光报警F8.08 1MU第8弧光通道光报警、ⅥA8号开关柜母线仓弧光报警F8.09 1MU第9弧光通道光报警、ⅥA9号开关柜母线仓弧光报警F8.10 1MU第10弧光通道光报警、ⅥA10号开关柜母线仓弧光报警F8.11 1MU第11弧光通道光报警、ⅥA11号开关柜母线仓弧光报警F8.12 1MU第12弧光通道光报警、ⅥA12号开关柜母线仓弧光报警F8.13 1MU第13弧光通道光报警、ⅥA13号开关柜母线仓弧光报警F8.14 1MU第14弧光通道光报警、ⅥA14号开关柜母线仓弧光报警F8.15 1MU第15弧光通道光报警、ⅥA15号开关柜母线仓弧光报警F8.16 1MU第16弧光通道光报警、ⅥA16号开关柜母线仓弧光报警A1.1.0 1ARC第0弧光通道光报警、ⅥA17号开关柜母线仓弧光报警A1.1.1 1ARC第1弧光通道光报警、ⅥA18号开关柜母线仓弧光报警A1.1.2 1ARC第2弧光通道光报警、ⅥA19号开关柜母线仓弧光报警A1.1.3 1ARC第3弧光通道光报警、ⅥA20号开关柜母线仓弧光报警A1.1.4 1ARC第4弧光通道光报警、ⅥA21号开关柜母线仓弧光报警A1.1.5 1ARC第5弧光通道光报警、ⅥA22号开关柜母线仓弧光报警A1.1.6 1ARC第6弧光通道光报警、ⅥA23号开关柜母线仓弧光报警A1.1.7 1ARC第7弧光通道光报警、ⅥA24号开关柜母线仓弧光报警A1.1.8 1ARC第8弧光通道光报警、ⅥA25号开关柜母线仓弧光报警C3.1.0 1CR按TEST按钮后的报警C3.1.1 1CR的A相过流报警、6kV ⅥA段工作电源进线柜A相过流报警C3.1.2 1CR的B相过流报警、6kV ⅥA段工作电源进线柜B相过流报警C3.1.3 1CR的C相过流报警、6kV ⅥA段工作电源进线柜C相过流报警C4.1.0 2CR按TEST按钮后的报警C4.1.1 2CR的A相过流报警、6kV ⅥA段备用电源进线柜A相过流报警C4.1.2 2CR的B相过流报警、6kV ⅥA段备用电源进线柜B相过流报警C4.1.3 2CR的C相过流报警、6kV ⅥA段备用电源进线柜C相过流报警6kV VIA段弧光保护配置图符号名称型号和规格单位数量1MU 电弧光保护主单元 UTUCN-1 MU 台 1 20 inputs1UNIT 电源模块 WRA12SX-U 台 11CR,2CR 电流辅助单元UTUCN-1 CR 台 2 5A1ARC 弧光辅助单元UTUCN-1 ARC 台 11FLS-24FLS 电弧光传感器UTUCN-1 FLS 台 24注1：1MU安装在工作进线PT柜面板上；1CR安装在进线柜内；2CR安装在备用进线内；1ARC安装在17号柜内。
整流柜弧光保护系统技术方案结合其设备结构和工艺使用特点，加装芬兰UTU公司电弧光在线检测保护系统的方案如下：方案一：根据弧光保护单判据原理应用1. 在此方案条件下选用的装置包括：两个电解系列共有8套整流机组，保护系统共用系统电源(Source of Power)8台、主单元（UTU-Falcon）8台、弧光辅助单元(Falcon-ARC)8台、弧光传感器(Filtered Light Sensor)192个、光带(Zonal Filtered Cable)及特制光缆(Photoelectric Cable) 4000米、数据电缆(Data Transmission Cable)10米、控制箱8套及其他附件。
2.每台机组配置相应的一套弧光保护系统。
2.1 当单一整流元件（可控硅/二极管）出现故障并产生弧光，弧光保护系统高速反应，依据弧光单判据原理只对该故障元件所在的整流机组进行跳闸，而不对同一电解系列的其他三台机组进行跳闸。
2.2 弧光保护系统的跳闸信号线缆与调变进线开关的跳闸回路并联连接。
主单元与弧光辅助单元对12对桥臂同时进行弧光监测。
2.3系统主单元跳闸输出控制简图如下：3.方案一系统原理布置图如附图一。
4.方案一没有选用过流检测，保护系统的灵敏性，速动性，选择性，安全性，可依赖性等都无大变化。
适用于当单一整流元件发生故障时，击穿引起的电流变化过小这一情况。
5.弧光探测灵敏度设置到较低（40Klux）,大大的减少了干扰光源对保护系统的影响，但方案一仍然无法全面的防止由于偶然强光（如：电闪雷鸣、照明电器烧毁的瞬间、汽车大灯及太阳光等强光反射）照射到弧光探头与光带引起的误跳闸动作。
6.方案一应用的弧光在线监测系统配置最简单，成本最低。
方案二：根据弧光+电流双判据原理应用1.在此方案条件下选用的装置包括：两个电解系列共有8套整流机组，保护系统共用系统电源(Source of Power)8台、主单元（UTU-Falcon）8台、弧光辅助单元(Falcon-ARC)8台、电流辅助单元(Falcon-ARC)8台、弧光传感器(Filtered Light Sensor)192个、光带(Zonal Filtered Cable)与特制光缆(Photoelectric Cable) 4000米、数据电缆(Data Transmission Cable)10米、控制箱8套及其他附件。
智能电弧光保护系统产品使用说明书（控制单元YD-DHG-K）北京联创远大电气技术有限公司目录目录 (1)1装置概述 (2)1.1概述 (2)1.2装置特点 (2)2装置组成 (3)2.1系统组成 (3)2.2机箱结构 (3)2.3尺寸说明 (4)2.4接线端子说明 (5)2.5硬件平台说明 (6)3装置功能 (7)3.1弧光保护功能 (7)3.2辅助保护功能 (7)4人机界面概述 (7)4.1按键说明 (7)4.2显示界面及操作概述 (8)4.3控制板功能概述 (14)5调试及异常处理 (14)6投运说明及注意事项 (15)7通信说明 (16)8存储及保修 (18)9供应成套件 (18)10 订货须知 (18)1.1概述中低压母线发生短路故障时，所产生的电弧光对设备和人员会造成极大的伤害，按照我国现行的继电保护设计标准，35kV及以下电压等级的母线一般未装设母线保护。
然而，由于中低压母线上的出现多，操作频繁，三相导体线间距与大地的距离比较近，容易受到小动物的危害，设备制造质量比高压设备差，设备绝缘老化和机械磨损，运行条件恶劣，系统运行条件改变，人为和操作错误原因，中低压母线的故障几率比高压、超高压母线高得多。
但长期以来，人们对中低压母线的保护一直不够重视，大多采用带有较大延时的后备保护来切除母线上的故障，往往使故障被发展、扩大，从而造成巨大地经济损失。
1.2装置特点➢采用32位工业级微处理器，速度快，精度高，独有的快速电流算法，保证电流判据的快速、可靠性。
➢主单元与采集单元之间具有光纤、通讯双连接，既可快速传递故障弧光信号，又可进行数据传输；弧光信号可在采集单元之间串行船速，从而使监测点的数量可任意增加，大大减少了传输光纤的成本。
➢大屏幕液晶显示，界面友好，操作简便；全数字化设计，整定参数时无需拨码开关及电位器等机械元件，精度高，无振动、磨损等隐患。
➢具有故障硬定位、软定位功能。
有事故记录、故障录波、遥信、电流测量、自检等辅助功能。
弧光保护标准(一)弧光保护标准弧光保护标准的重要性•弧光是一种常见的电弧现象，可能会对人的生命安全造成严重威胁。
•弧光的产生与使用电器设备、工业生产、建筑施工等相关，经常发生在工作场所。
•弧光的危害包括电击、火灾、烧伤等，因此有必要制定弧光保护标准。
弧光保护标准的制定过程1.调研和数据分析–收集关于弧光事故和伤害的数据，并进行分析。
–调查现有的国际和行业标准，了解其优缺点。
2.制定标准草案–在数据和调研基础上，制定关于弧光保护的标准草案。
–考虑到不同行业和场所的差异，草案应具有灵活性。
3.各方讨论和修改–将草案与专家、从业者等各方进行讨论，收集他们的意见和建议。
–根据讨论结果，进行修改和完善。
4.最终标准发布–经过讨论和修改后，最终标准将由相关部门发布，并向社会公布。
弧光保护标准的主要内容•工作场所电器设备的安全要求–设备的选择、安装、维护等方面的要求。
–安全使用电器设备的操作规范。
•建筑施工和装修相关要求–施工现场的电器设备安全管理规定。
–施工人员的培训和个人防护要求。
•弧光事故应急处理措施–弧光事故发生时的紧急处理方法。
–针对不同类型的弧光事故，制定不同的应急措施。
弧光保护标准的实施和监督•强制性执行–弧光保护标准的执行应为强制性，由相关部门进行监督和检查。
–违反标准的个人或单位应承担相应的法律责任。
•定期检查和评估–相关部门应定期对工作场所和施工现场进行检查和评估。
–检查结果应及时公布，对存在问题的单位进行整改督促。
弧光保护标准的效果评估和修订•效果评估–根据弧光事故和伤害的统计数据，进行标准实施效果的评估。
–发现问题和改进的地方，及时进行修订和完善。
•定期修订–随着技术的进步和相关行业的发展，弧光保护标准也需定期进行修订。
–修订时应进行公开征求意见，并充分考虑各方的反馈和建议。
结语•弧光保护标准的制定和执行对于保障工作场所和施工现场的安全至关重要。
•各方应共同努力，加强弧光保护标准的宣传和培训，提高大众的安全意识和应急处理能力。

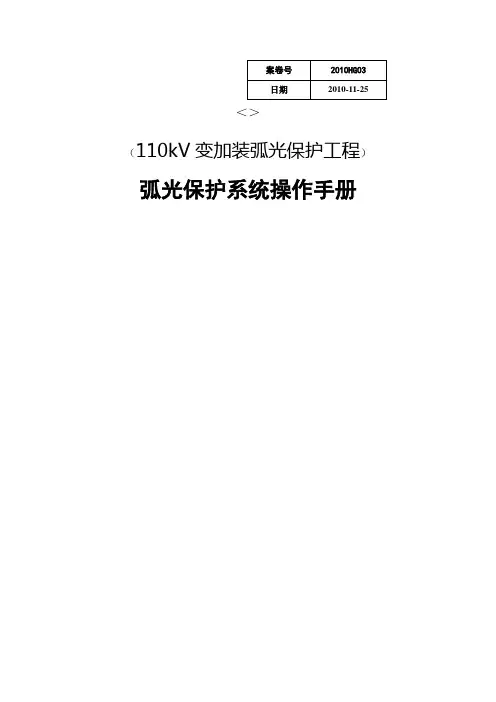

＜＞（110kV变加装弧光保护工程）弧光保护系统操作手册目录1 引言 .................................................................................................... 错误!未指定书签。
1.1 简介............................................................................................................ 错误!未指定书签。
1.2 背景............................................................................................................ 错误!未指定书签。
1.3 定义............................................................................................................ 错误!未指定书签。
1.4 参考资料.................................................................................................... 错误!未指定书签。
2 概述 .................................................................................................... 错误!未指定书签。
2.1 项目结构图................................................................................................ 错误!未指定书签。
UTUCN-1 电弧光保护系统安装与使用说明目录1. 电弧光保护系统的一般知识 42. UTUCN-1 电弧光保护系统概要 43. 电弧光保护系统的设备组成 5 3.1 概要5 3.2 主单元7 3.3 弧光检测辅助单元7 3.4 过流检测辅助单元83.5 电源84. 电弧光保护系统组成设备的性能指标9 4.1 电源9 4.1.1 性能指标9电源接口说明4.2 主单元10 4.2.1 性能指标10 4.2.2 主单元接口说明10 4.3 弧光检测辅助单元11 4.3.1 性能指标11 4.3.2 弧光检测辅助单元接口说明12 4.4 过流检测辅助单元12 4.4.1 性能指标124.4.2 过流检测辅助单元接口说明135. 电弧光保护系统的设计14 5.1 设计说明14 5.2 可编程的跳闸逻辑保护14 5.3 系统自检14 5.4 主单元的信息显示14 5.5 主单元155.6 弧光检测辅助单元155.7 过流检测辅助单元165.8 光灵敏度的调整范围166. 安装17 6.1 开关柜上各个单元的安装17 6.1.1 主单元17 6.1.2 弧光检测辅助单元17 6.1.3 过流检测辅助单元176.2 光纤电缆的安装18 6.2.1 光纤电缆的介绍18 6.2.2 光纤电缆端口的处理18 6.2.3 光纤电缆三发射机共享天线时互扰消除装置19 6.2.4 光纤电缆的加长19 6.2.5 光传感器的介绍21 6.2.6 光传感器端口的准备21 6.2.7 光传感器在开关柜上的安装21 6.3 数据传输电缆DATA TRANSMISSION CABLE 21 6.3.1 数据传输电缆的介绍General Information on the Data Transmission Cable 21 6.3.2 数据传输电缆的功能Functions of the Data Transmission Cable 21 6.3.3 数据传输电缆端口的处理Preparing of the Ends of the Data Transmission Cable 216.3.4 数据传输电缆的连接Connecting of the Data Transmission Cable to the Units 227. 跳闸信息的复制DUPLICATION OF TRIPPING INFORMATION 228. 系统测试TESTING OF THE SYSTEM 239. 系统维护SERVICING OF THE SYSTEM 2410. 保证GUARANTEE 2411. 欧盟CE认证 / ISO-9001 CE-CERTIFICATION / ISO-9001 2412. 风险管理服务机构(DNV DET NORSKE VERITAS 2413. 应用举例EXAMPLES OF APPLICATIONS 251. 电弧光保护系统的一般知识GENERAL INFORMATION ON ARC PROTECTION电弧光保护系统保障了操作人员的安全,最大限度的降低开关柜和母线的物资损失。
在短路状态下,电弧燃烧速度达到每秒300米的时,能燃烧任何物质材料。
为了在短时间内消除电弧光,就需要一个具有半导体技术的电弧光保护系统。
电弧在开关柜中10毫秒内可前进3米,意味着要使物资损失减到最小,最主要的问题就是时间。
UTUCN-1电弧光保护系统能在1毫秒之内给出跳闸信号,使电弧光保护系统能在维修和操作过程中保护操作人员的安全。
2. UTUCN-1 电弧光保护系统概要GENERAL DESCRIPTION OF THE UTUCN-1 ARC PROTECTION SYSTEMUTUCN-1电弧光保护系统是以可靠的UTU-ARC10/CR3/BR4电弧光保护系统为基础。
该系统已经投放市场约10年时间,得到了许多公共事业与电力公司以及芬兰国家电力局洛维萨核电厂的一致认可,它们认为只有UTUCN-1 电弧光保护系统能在发生电弧光的时候,保护开关柜机母线装置。
UTUCN-1电弧光保护系统利用先进的处理技术来控制系统的运行,并且在不同开关位置配置电弧光保护系统时,能编制实现不同的跳闸逻辑动作功能。
半导体技术(三端双向可控硅开关组件用于跳闸电路中,以保证开关柜设备的断路器在最短时间内得到跳闸信号。
在UTUCN-1电弧光保护系统里,当UTUCN-1主单元、弧光检测辅助单元监测到电弧光后,过流检测辅助单元检测到超过了预设电流值的时候,跳闸信号在1毫秒内达到断路器。
偶然超过预设的光强度或过电流不会导致跳闸,但是它会用警报的方式在主单元显示出来。
超过光强度与过电流不会保存在跳闸电路的记忆存储里面,但在主单元给断路开关发出跳闸信号之前,两者仍是有效的。
当设定保护系统的时候,系统的组合应该考虑到该保护系统运作的要求。
通过光纤电缆技术向UTUCN-1主单元传输跳闸信息,保证了UTUCN-1电弧光保护系统的完美功能。
光纤数据传输不受开关装置的电磁场影响。
3. 电弧光保护系统的设备组成EQUIPMENT INCLUDED IN THE PROTECTION SYSTEM3.1 概要General一个UTUCN-1电弧光保护系统使用光纤电缆能保护1500米敞开的母线或者500米低电压开关柜设备。
在此种情况下,开关柜装置的每一配电间隔都可以安装一个弧光传感器。
敞开的母线每5-6米安装一个弧光传感器。
一个UTUCN-1电弧光保护系统能同时流的信息传输到保护若干个独立的开关柜。
保护系统里的弧光检测辅助单元和过流检测辅助单元应该分别安装在不同的开关柜上,监测到的弧光和过主单元,必要时向特别开关柜断路器发出跳闸信号。
光纤电缆和数据传输电缆是用来传输主单元、弧光检测辅助单元和过流检测辅助单元之间的数据信息。
主单元通过光纤电缆获取跳闸信息。
辅助电压、警报和自检数据通过数据传输电缆传送。
通过使用光纤电缆和数据传输缆的方法,住单元提供了4个速度为1ms独立跳闸的信号输出口。
另外,主单元还提供6个较慢的继电器输出口。
当连接系统线路的时候,应该考虑每个总线的最后一个过流检测辅助单元在开关柜的位置。
该开关柜的位置决定了特殊过流检测辅助单元的运作,以便它能根据设定的程序运行。
3.2 主单元UTUCN-1 Main Unit主单元是UTUCN-1电弧光保护系统的核心,它可以单独用来保护开关柜或母线。
但在这种情况下,没有过电流保护措施来保证保护的效果。
在使用弧光检测辅助单元时,推荐使用过流检测辅助单元。
在预置设定主单元的16个光输入端的弧光强度时,可以用主单元上的光强调整器来调整。
如果保护系统中使用过流检测辅助单元,而且电流并没有超过预设值,那保护系统就不能输出跳闸信号。
当弧光检测辅助单元和过流检测辅助单元传送光信号到主单元的时候,四个弧光输入管口用同一种方法来调节。
在该情况下,应该仔细考虑主单元背后的DIP开关的位置。
3.3 弧光检测辅助单元ARC Arc Unit弧光检测辅助单元是在主单元光通道的数量不足,或在保护系统里面跳闸逻辑需要分路时使用。
使用弧光检测辅助单元能减少光纤电缆的使用费用,因为弧光检测辅助单元能放置在靠近保护点的附近,而且只需要从该单元引出一条光电缆到下一个弧光检测辅助单元、过流检测辅助单元,或主单元。
在弧光检测辅助单元有反应并给出信息到下一个弧光检测辅助单元、过流检测辅助单元或主单元后,光的强度能用弧光检测辅助单元的调整器调节,调整器同时调整此弧光检测辅助单元的所有弧光输入口,光强度的调整设置应该在所有光纤电缆安装在弧光检测辅助单元之后进行。
若需要设置不同的光强度值要用不同的弧光检测单元来实现。
这种情况下,保护系统总是能鉴别传感器的位置。
3.4 过流检测辅助单元CR Current Unit过流检测辅助单元用来确保在不同开关位置的保护系统中跳闸逻辑的运作性能。
保护系统的跳闸逻辑还可以因为过流检测辅助单元的数量不同具有更多的可选择性。
电流互感器的次级电流(5A或2A或1A都能接到过流检测辅助单元的不同端子上。
为了能让这些电路接通过流检测辅助单元具有特别装置。
过流检测辅助单元的电流能在50-500%In范围内调整。
3.5 电源Source of Power保护系统拥有独立的电源供应,该电源安装在开关柜的DIN轨道上,为主单元供应电源,并通过主单元给弧光检测辅助单元和过流检测提供辅助电源。
4. 电弧光保护系统组成设备的性能指标 TECHNICAL SPECIFICATIONS FOR THE EQUIPMENT INCLUDED IN THE SYSTEM4.1 电源 Source of Power4.1.1 性能指标Technical Specifications4.1.2 电源接口说明Connections, source of power电源WRA12SX-U 接线端口图示电源VTA 接线端口图示外部输入电压端口7,外部输入电压端口1,2终端设备接地端口终端设备接地端口6 主单元连接端口1,主单元连接端口7,8 端口端口 8. +12VDC端口3…5不使用端口3…5 不使用4.2 主单元UTUCN-1 Main Unit4.2.1 性能指标Technical Specifications4.2.2 主单元接口说明Connections, Main Unit主单元的弧光传感器直接与安装在主单元背面左部的弧光输入端口连接,弧光输入端口为1-16。
弧光检测辅助单元或过流检测辅助单元的数据传输电缆连接D1—D4端口。
每一个数据传输连接端口都有一个对应连接弧光检测辅助单元或过流检测辅助单元光纤的弧光输入端口L1—L4。
DIP开关是预置数据传输光纤L1—L4默认值时使用。
第一个DIP开关相对应数据传输光纤L1,如此类推。
当开关处于开启状态,弧光传感器就能连接它,该弧光传感器的弧光强度设置能利用主单元正面的调整器调整。
当开关处于关闭状态,它能传送来自弧光检测辅助单元和过流检测辅助单元的跳闸信号和数据。
如果没有光电缆连接弧光输入端口L1—L4,相对应的DIP开关会自动开启。
报警输出、跳闸输出和来自电源的辅助电压都是连接到接线端的右边。
快速1毫秒跳闸输出和辅助电压在接线端顶端,继电器输出端口在接线端底部。
详见下表:4.3 弧光检测辅助单元ARC Arc Unit 4.3.1 性能指标Technical Specifications4.3.2 弧光检测辅助单元接口说明Connections, Arc Unit弧光传感器与在弧光检测辅助单元尾部的弧光输入端口连接。
输入端口分别用0—9编号。
主单元或者过流检测辅助单元的数据同步输出电缆连接着信息输出端口的接头上。
