球机安装防水处理规范

安装室外高速智能球型摄像机应注意的事项
关于安装高速智能球型摄像机小编在这里想提醒大家一点，室外安装高速智能球型摄像机一定要注意地理位置和导水问题。

今天小编和大家聊聊关于室外安装高速智能球型摄像机注意事项，希望可以帮助大家更好的使用高速智能球型摄像机。

室外安装高速智能球型摄像机有两个方面希望引起大家的重视：
1、安装位置
高速智能球型摄像机安装时不要靠近蒸气或冷暖空调出风口，很容易因此而产生冷凝作用，使得摄像机球罩内产生积水及水雾久久无法散去情况的发生。

2、导水问题
室外安装高速智能球型摄像机特别要注意的是固定支架的导水问题，很多工程商在安装高速球型摄像机时，常常将固定架安装在比缆线接线盒还高的位置，在摄像机尾端线路进入接线盒时又未从接线盒垂直下方进线或做好防水处理，以致于经常发生雨水随着尾管路通过软管进入接线盒（箱）的情况，轻者造成线路短路，重则造成传输及摄像机设备烧毁损坏。

希望大家在室外安装高速智能球型摄像机的时候注意这两个方面的问题。

只有在安装的时候注意避免高速智能球型摄像机存在的一些问题，才可以有效的延长它的使用寿命。

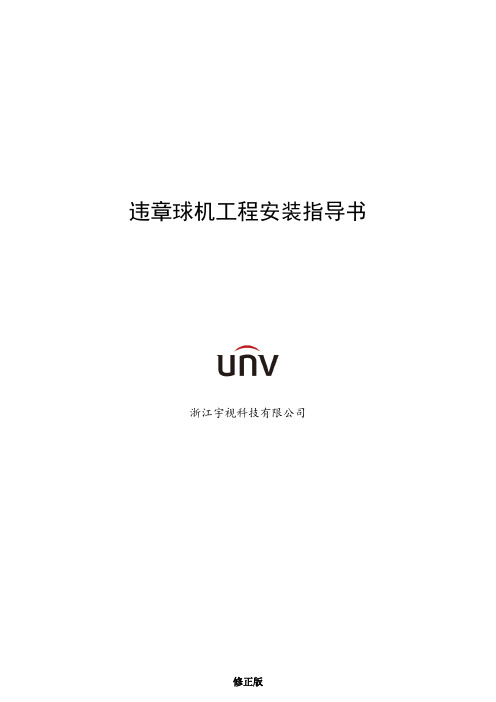

违章球机工程安装指导书浙江宇视科技有限公司修订记录目录1违章球机工勘原则 (4)1.1 违章球机功能简介 (4)1.2 违章球机安装位置要素 (4)1.3 违章球机监控场景需要考虑的因素 (5)1.3.1 违停业务 (5)1.3.2 压线逆行业务 (6)2方案选型指导 (8)2.1 选择方案需要考虑的因素 (8)2.2 违停监控方案选择 (8)2.3 压线逆行监控方案选择 (9)2.4 多车道（大于2）逆行压线监控方案选择 (10)2.5 违停与逆行压线并行监控方案选择 (10)3典型场景选择 (11)3.1 推荐场景 (11)3.2 不推荐场景 (13)附录违章球违停工勘表 (18)附录违章球逆行压线工勘表 (19)1 违章球机工勘原则1.1 违章球机功能简介违章业务可分为违停抓拍和压线逆行抓拍，违停抓拍针对在预先设定好的监控区域内停车超过时间长度的车辆进行两次全景抓拍、两次特写抓图取证，而压线逆行抓拍则是针对预先设定好的监控区域内有车辆压道路实线或者是反向行驶时对其进行跟踪抓拍取证。

所有的违规行为都可以将违章图片上传至VM平台保存，相应的录像配套存储供后期审查，并且可以在前端配置进行证据链的合成以及通过FTP导出证据链。

违停球的top结构如下图所示：图1-1 违章球系统TOP结构图1.2 违章球机安装位置要素智能球机在安装的过程中受到的影响因素较多，在实际工勘中需要着重注意以下方面的影响：1)安装高度：安装高度保持在6-10米，推荐立杆高度6米。

2)安装位置：球机要安装在视野开阔的地方，逆行压线要安装在道路的正中央。

3)安装牢靠：球机安装后云台以最大转速转动时不能出现晃动以及道路前后仰角正常，不能出现前后倾斜的情况4)设备防护：球机安装完成之后电源和网络接头必须做好防水和防漏电处理。

1.3 违章球机监控场景需要考虑的因素1.3.1 违停业务1)监控区域：明确需要监控违停区域的范围，例如40米长的一条车道，那么按照设备抓拍最佳距离可以监控20-70米的位置，此时画面中心距球机点位60米。

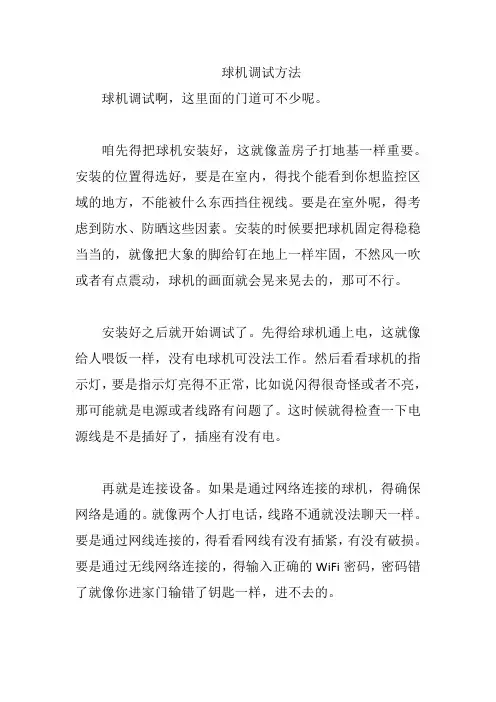

球机调试方法球机调试啊，这里面的门道可不少呢。

咱先得把球机安装好，这就像盖房子打地基一样重要。

安装的位置得选好，要是在室内，得找个能看到你想监控区域的地方，不能被什么东西挡住视线。

要是在室外呢，得考虑到防水、防晒这些因素。

安装的时候要把球机固定得稳稳当当的，就像把大象的脚给钉在地上一样牢固，不然风一吹或者有点震动，球机的画面就会晃来晃去的，那可不行。

安装好之后就开始调试了。

先得给球机通上电，这就像给人喂饭一样，没有电球机可没法工作。

然后看看球机的指示灯，要是指示灯亮得不正常，比如说闪得很奇怪或者不亮，那可能就是电源或者线路有问题了。

这时候就得检查一下电源线是不是插好了，插座有没有电。

再就是连接设备。

如果是通过网络连接的球机，得确保网络是通的。

就像两个人打电话，线路不通就没法聊天一样。

要是通过网线连接的，得看看网线有没有插紧，有没有破损。

要是通过无线网络连接的，得输入正确的WiFi密码，密码错了就像你进家门输错了钥匙一样，进不去的。

接下来就是调整球机的参数了。

画面的清晰度很重要，要把它调到最佳状态。

这就像你调电视的清晰度一样，不过球机的清晰度调整可能更复杂一点。

有的球机有专门的菜单按钮，你得按那个按钮进入菜单，然后找到清晰度的选项，一点一点地调整，直到画面看起来很清晰，就像你能清楚地看到树叶上的叶脉一样。

球机的变焦功能也得调试。

你想放大看远处的东西或者缩小看整体的画面都得靠这个功能。

要是变焦不正常，比如说只能放大不能缩小或者反过来，那就得检查一下是不是设置错了。

有的球机在菜单里有变焦的设置选项，要确保这个选项是正确的。

还有球机的转动方向也得调试。

你得让球机能够上下左右自由转动，这样才能监控到各个方向。

如果球机转不动或者转动的时候有卡顿，就像人的关节生锈了一样，那可能是机械部分出问题了。

这时候可能得检查一下球机的支架是不是安装得太紧了，或者里面的转动部件是不是有灰尘或者损坏了。

我有个朋友，他在自己的小店里装了个球机。

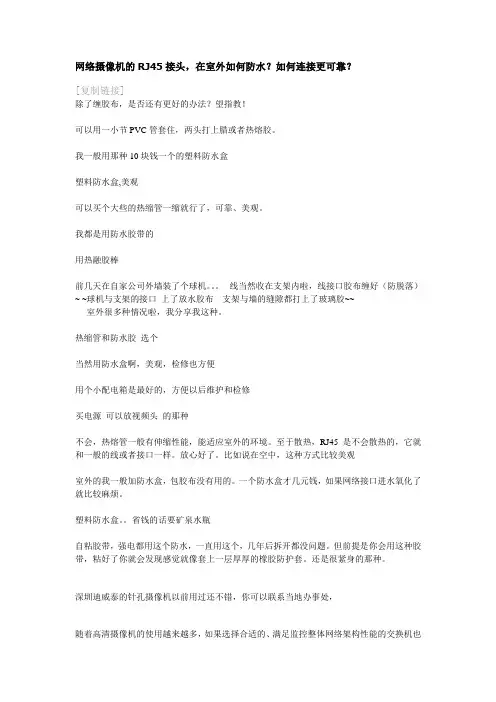

网络摄像机的RJ45接头，在室外如何防水？如何连接更可靠？[复制链接]除了缠胶布，是否还有更好的办法？望指教！可以用一小节PVC管套住，两头打上腊或者热熔胶。

我一般用那种10块钱一个的塑料防水盒塑料防水盒,美观可以买个大些的热缩管一缩就行了，可靠、美观。

我都是用防水胶带的用热融胶棒前几天在自家公司外墙装了个球机。

··线当然收在支架内啦，线接口胶布缠好（防脱落）~ ~球机与支架的接口上了放水胶布···支架与墙的缝隙都打上了玻璃胶~~····室外很多种情况啦，我分享我这种。

热缩管和防水胶选个当然用防水盒啊，美观，检修也方便用个小配电箱是最好的，方便以后维护和检修买电源可以放视频头的那种不会，热熔管一般有伸缩性能，能适应室外的环境。

至于散热，RJ45是不会散热的，它就和一般的线或者接口一样。

放心好了。

比如说在空中，这种方式比较美观室外的我一般加防水盒，包胶布没有用的。

一个防水盒才几元钱，如果网络接口进水氧化了就比较麻烦。

塑料防水盒。

省钱的话要矿泉水瓶自粘胶带，强电都用这个防水，一直用这个，几年后拆开都没问题。

但前提是你会用这种胶带，粘好了你就会发现感觉就像套上一层厚厚的橡胶防护套。

还是很紧身的那种。

深圳迪威泰的针孔摄像机以前用过还不错，你可以联系当地办事处，随着高清摄像机的使用越来越多，如果选择合适的、满足监控整体网络架构性能的交换机也成了在高清监控系统前期方案制定、项目报价中有着很重要的作用。

一个合适的交换机，不尽能够发挥监控网络应有的功能并能够有效减少资源的浪费监控网络的架构：通常的监控网络有三层架构方式：核心层汇聚层接入层选用720P的摄像机为例，分别选择对应交换机。

例1：前端20路720P接入1个接入层交换机接入层交换机的选择：条件1：摄像机玛流：4.5Mbps,20个摄像机就是20*4.5=90Mbps，也就是说，接入层交换机上传端口必须满足90Mbps/S的传输速率要求,考虑到交换机实际传输速率（通常为标称值的30%，100M的也就30来M，），所以接入层交换机应选用具有1000M上传口的交换机条件2：交换机的背板带宽，如选择24口交换机，自带二个1000M口，总共26口，则接入层的交换机背板带宽要求为：（24*100M*2+1000*2*2）/1000＝8.8Gbps的背板带宽条件3：包转发率：一个1000M口的包转发率为1.488Mpps/s, 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps/S通常我们将满足条件2和3的交换机称之为线速交换机，如H3C S1026T 就满足线速交换能力，具有24个100M端口，2个1000M电口根据以上条件得出：当有20路720P摄像机接入一个交换机是，此交换机必须具有1个1000M上传口，20个以上的100M接入端口。

快球防水注意事项
一、壁装球机
壁装式适合室内/室外安装，如果是室外安装，需要注意球机防水
方法：
球机引出线应低于支架的水平高度，接头处需进行防水密封。

引出线低于支架水平，接头处密封
二、吊装球机
吊装式球机可用于室内环境的硬质天花结构
注意：吊装式球机原则上不能用于室外，因特殊环境要求在室外使用的，务必保证球机符合防水要求：
(1)用户自行订做配合吊装支架使用的吊杆必须符合防水要求，否则由此引起的进水故障客户自行负责；
(2) 球机引出线从吊装支架侧孔出线的，孔出线不能裸露室外；
(3) 务必保证密封垫凸台与吊装支架法兰凹孔紧密贴合；
(4) 在吊装支架法兰周围打硅胶密封防水。

如不按此要求操作而导致球机进水的情况，厂家概不负责。

吊装支架室外安装示意图：（出线务必保证符合防水要求，不可裸露室外环境）
建议施工方式：
举例：
错误的安装方法
正确的安装
引出线高于支架
接头处裸露，并非采取上出线方式。

球形摄像机安装注意事项
工程商在安装球机的时候常常会遇到许多问题，球形机安装时应当留意以下几点：
留意事项一：供电
为保证球机正常工作，供电电源不宜低于球机输入电压的标称值。

当标称值为24VAC，电压波动不宜超出±25%。

当市电电压波动超出+5%～-10%范围时，应设沟通稳压装置。

可安装UPS以供应不间断稳定电源供应。

留意事项二：接地
球机的接地主要分为外壳接地和内部电气接地。

外壳接地主要用来防止静电积累、电气漏电等，室外球机还特殊要加装外部防雷措施。

留意事项三：地环回路
即使设备有效接地，但球机和中心设备间不同地位的零电势存在差异、电源负载存在不均衡，仍会引起接地电位差，从而影响视频信号的正常传输，通常表现为图像中间有水平方向的杂波。

解决地环回路问题最有效的方法是在视频传输中增加地环隔离器。

留意事项四：防水
室外球机安装必需做防水处理。

对于悬吊式安装，球机与支架旋合处存在间隙。

若遇雨雪天气，
水会沿缝隙渗入内部造成危害。

因此，安装时应实行防水密封措施，杜绝雨水等从螺旋接口处进入。

为削减水汽进入支架，可将支架与立杆结合处用橡皮泥或硅胶等进行密封处理。

留意事项五：散热
球机工作时的散热问题也必需要考虑。

市场上部分品牌球机无室外型号，因此不能直接应用于室外，必需加配室外护罩等配件,以使其能适应户外恶劣的或极端的温差环境。

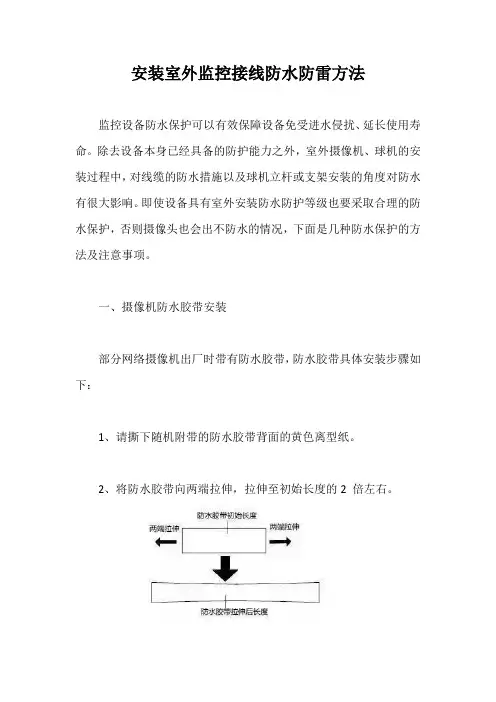

安装室外监控接线防水防雷方法监控设备防水保护可以有效保障设备免受进水侵扰、延长使用寿命。

除去设备本身已经具备的防护能力之外，室外摄像机、球机的安装过程中，对线缆的防水措施以及球机立杆或支架安装的角度对防水有很大影响。

即使设备具有室外安装防水防护等级也要采取合理的防水保护，否则摄像头也会出不防水的情况，下面是几种防水保护的方法及注意事项。

一、摄像机防水胶带安装部分网络摄像机出厂时带有防水胶带，防水胶带具体安装步骤如下：1、请撕下随机附带的防水胶带背面的黄色离型纸。

2、将防水胶带向两端拉伸，拉伸至初始长度的2 倍左右。

3、拉伸后的防水胶带，以半搭式紧密缠绕在接线端子及附近的线缆上，直至接线端子和附近线缆都被缠绕在防水胶带内，在缠绕过程中请注意保持防水胶带一直处于绷紧状态。

注意：部分网络摄像头出厂时，线缆为裸线，则防水胶带安装时，需要将裸线附近的线缆都缠绕在防水胶带内。

4、压紧接线端子两侧的防水胶带，达到绝缘密封，下图示左侧为接线端子按压方法，右侧为裸线按压方法。

二、摄像机网口防水套安装部分网络摄像机出厂时配有网口防水套配件，如您在室外安装使用时，需安装网口防水套：1、如您已布置好网线线缆，请将和摄像机连接的一端网口水晶头剪开，网线穿过如上图所示的紧固螺帽、防水胶圈、防水帽主体；2、将防水胶圈塞入防水帽主体内，用于增加密封性；3、制作网线的水晶头，并将O型胶圈套在摄像的网口上；4、将制作好的网线插入网口内，将防水帽主体套在网口端，将紧固螺帽顺时针旋入防水帽主体，防水帽主体旋入网口时，请保持网口的卡扣和防水帽主体的缺口对齐，网口防水套安装完毕后如下图所示。

三、室外球机防水安装室外球机采用一体化结构设计，快装转接头的连接方式使其自身已经具备一定的防护能力，但错误的安装方式仍可能导致进水。

1、球机L型立杆安装的注意事项：横杆安装球机的一端应有一定的上扬角度，如图即使由于横杆密封性不好或者长时间腐蚀导致横杆进水，积水也会因重力作用沿立杆流出，不会倒灌至球机顶部。
