地质罗盘原理及使用共33页

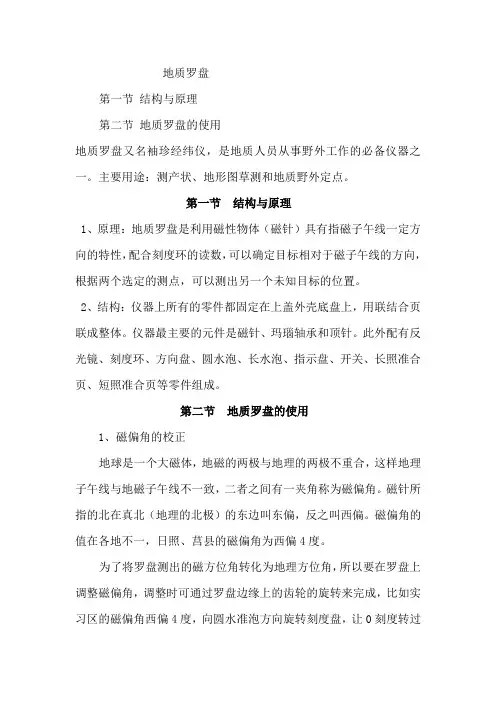

地质罗盘第一节结构与原理第二节地质罗盘的使用地质罗盘又名袖珍经纬仪，是地质人员从事野外工作的必备仪器之一。

主要用途：测产状、地形图草测和地质野外定点。

第一节结构与原理1、原理：地质罗盘是利用磁性物体（磁针）具有指磁子午线一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向，根据两个选定的测点，可以测出另一个未知目标的位置。

2、结构：仪器上所有的零件都固定在上盖外壳底盘上，用联结合页联成整体。

仪器最主要的元件是磁针、玛瑙轴承和顶针。

此外配有反光镜、刻度环、方向盘、圆水泡、长水泡、指示盘、开关、长照准合页、短照准合页等零件组成。

第二节地质罗盘的使用1、磁偏角的校正地球是一个大磁体，地磁的两极与地理的两极不重合，这样地理子午线与地磁子午线不一致，二者之间有一夹角称为磁偏角。

磁针所指的北在真北（地理的北极）的东边叫东偏，反之叫西偏。

磁偏角的值在各地不一，日照、莒县的磁偏角为西偏4度。

为了将罗盘测出的磁方位角转化为地理方位角，所以要在罗盘上调整磁偏角，调整时可通过罗盘边缘上的齿轮的旋转来完成，比如实习区的磁偏角西偏4度，向圆水准泡方向旋转刻度盘，让0刻度转过罗盘侧壁上的黑竖线4度，也就是侧壁上的黑竖线指示356度。

2、测量产状测量前先在欲测的岩层面（断层面、节理面等）上选择具有代表性的地方，大体确定产状要素的方位。

（1）测走向：将罗盘上盖打开到极限位置，放开磁针，将罗盘的长边靠到需要测的岩层面上，调整圆水准泡居中，读出磁针所指的度数，即为走向。

（2）测倾向：将罗盘上盖打开，放开磁针，将罗盘的上盖靠到需要测的岩层面上，调整圆水准泡居中，读出磁针所指的度数，即为倾向。

也可以由实地确定倾向的大体方位，然后利用走向加上或减去90度来确定倾向。

（3）测倾角：在测走向的位置上，将罗盘上盖打开到极限位置，固定磁针，将罗盘侧边垂直走向紧贴到岩层面上，调整长水准泡居中，读出长水准泡下面的白刻度线所指示的读数，即为倾角。

（二）水平刻度盘：-水平刻度盘的刻度是采用这样的标 示方式：从0度开始按逆时针方向每10度一记，连续刻至360 度，0度和180度分别为N和S，90度和270度分别为E和W，利 用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘：专用来读倾角和坡角读数，以E或 W位置为0度，以S或N为90度，每隔10度标记相应数字。
玻璃盖 固定玻璃片的金属线
磁针制动器
北针
圆形水准器
制动杆杠
南针
长方形水准器 测斜指针
地质罗盘的结构
水平刻度盘
顶针 垂直刻度盘
（一）磁针：一般为中间宽两边尖的菱形钢针,安装在底盘 中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁 针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶 针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使 磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁针失去平 衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此 也便于区分磁针的南北两端。
地质罗盘使用-2.岩层产状
岩层产状的记录方式： 例如,测量出某一岩层走向为3100，倾向为2200 ， 倾角350，则可记录为 1、NW3100／SW∠350 2、3100／SW∠350 3、2200∠350，推荐这种记录方式。
地质罗盘使用-2.岩层产状
野外测量岩层产状时需要在岩层露头测量,不能 在转石 滚石 上测量，因此要区分露头和滚石。区 别露头和滚石，主要是多观察和追索并要善于判断。
地质罗盘使用-1.目的物方位角测定
地质罗盘使用-2.岩层产状
走向：岩层面与水平面的交线,称走 向线，走向线两端所指的方向称走向；
产 倾向：垂直于走向线沿层面向下所引

野外工作中地质 罗盘的使用
主要内容
➢地质罗盘的原理 ➢地质罗盘的结构 ➢地质罗盘的用途（使用）
地质罗盘的原理
➢ 利用磁针指示地球南北磁极方向的性质测量目的物的地理方 位。
➢ 但是地磁的南北两极与地理上的南北两极位置不完全相符， 即地磁子午线与地理子午线不重合，地球上任一点的磁北方 向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地质罗盘的用途（使用）
当被测目标高于观测者时
1保持罗盘底座水平。 2使目标通过长照准合 页落在反光镜的中心 线上。 3在这种情况下，当测 量目标所在方位时， 读罗盘北针；当测量 观察者方位时，读罗 盘南针。
地质罗盘的用途（使用）
当被测目标低于观测者时
1保持罗盘底座水平。 2通过短照准合页上 的小孔和罗盘反光镜 椭圆观察远方目标。 3 在这种情况下，当 测量目标所在方位时， 读罗盘南针；当测量 观察者方位时，读罗 盘北针。
地质罗盘的用途（使用）
测量倾向时，可将罗盘盖（带反光镜一侧）紧贴于 待测面上，并使罗盘水平。如图7所示，长照准合页 即指向岩层倾向的方向，这时罗盘的磁针北针所指 的刻度即为待测面的倾向。个别情况下，罗盘在待 测面底面测量时，反光镜一侧指向倾向方向，此时 磁南针所示的刻度为待测面的倾向。
测量要点：将罗盘反光镜边紧贴于待测面上；保持 罗盘底座水平；此时罗盘磁北针指数是待测面倾向。
测量要点：保持罗盘底座直立；通过长照准合页上的小孔 和罗盘反光镜上的椭圆孔观察远方目标；转动长水准使其 水泡居中；读取角度刻度盘上的刻度，即为坡角。
地质罗盘的用途（使用）
罗盘使用的注意事项
1．使用和保管地质罗盘要注意以下几点：避免其与铁制品接触， 以免磁针失去磁性；不能受潮，以防磁针或顶针生锈不能灵活转动； 用完后要锁定磁针固定器，以防磁针自由转动磨损顶针。 2．在测量方位时，无论长照准合页指向何方，如果要测长照准合 页所指的方向，就读磁北针所指刻度；如果要测反光镜一侧所指的 方向，就要读磁南针所指的刻度。 3．在测量方位、走向、倾向、倾角和倾伏向时，一定要保持罗盘 水平（圆水准器水泡居中），这样磁针才能自由摆动。 4．在测量坡度较、倾角和倾伏角时，务必要保持罗盘直立，长水 准器水泡居中，这样测量的角度才比较准确。 5．当面状要素凸凹不平或线状要素曲折不直时，要设法取其整体 真正的方位，而不要受局部所干扰，这时记录本是常用的借助工具。

地质罗盘仪的使用方法及使用注意事项[1] 地质罗盘仪的使用方法及使用注意事项一、介绍地质罗盘仪是一种用于测量地球表面上磁场的仪器。

它能够提供非常精确的方向和倾角测量，被广泛应用于地质调查、勘探、采矿等领域。

二、地质罗盘仪的结构和原理地质罗盘仪主要由方位圆盘、指南针、水平泡和倾角刻度等组成。

它利用地球磁场中的磁力作用，通过指南针指向磁北方向来判断方向，通过水平泡来测量倾角。

三、地质罗盘仪的使用方法1.准备工作a.确保地质罗盘仪所在地没有附近有磁性物体，以避免干扰磁场测量。

b.根据需要调整罗盘仪的位置，保持它平稳放置。

2.校准地质罗盘仪a.将地质罗盘仪放置于平稳的水平表面上，并旋转方位圆盘，使指南针与主轴方向重合。

b.调整罗盘仪的水平泡，使其指示气泡位于中心位置。

如果需要，可以使用调整螺旋进行微调。

3.测量方向a.将地质罗盘仪举起，保持水平，并指向所需测量的目标。

b.读取指南针上方位圆盘上指示的方向，即可得到目标的方向。

4.测量倾角a.将地质罗盘仪放置在需要测量倾角的表面上，保持水平。

b.通过水平泡的指示读取倾角刻度，即可得到倾角。

四、地质罗盘仪的使用注意事项1.避免磁场干扰：在使用地质罗盘仪时，要远离有磁性物体的区域，以免干扰测量结果。

2.平稳放置：地质罗盘仪在使用时要保持平稳放置，避免震动或移动对测量结果的影响。

3.防止受潮：地质罗盘仪是一种精密仪器，应避免进水或受潮，以免影响仪器的精度和寿命。

4.注意保养：定期清洁地质罗盘仪的表面和仪器内部，以保持其正常使用和延长寿命。

5.注意防摔：地质罗盘仪是一种比较脆弱的仪器，使用时要小心，避免碰撞或摔落。
