篦冷机液压站说明书一、前言篦冷机液压站是指用于篦冷机设备的液压传动系统。

本说明书旨在向操作人员提供详细的操作指导和维护要求，确保篦冷机液压站的正常使用和安全运行。

二、产品概述篦冷机液压站是一种实现篦冷机设备液压系统动力传递的关键设备。

它由液压泵、液压阀、液压油箱、过滤器等组成，并通过液压管路将动力传递至篦冷机的运动部件。

该液压站具有结构简单、工作稳定、传动效率高的特点。

三、主要组成部分1. 液压泵：本液压站采用高效、低噪声的液压泵，能够稳定地提供所需的液压动力。

2. 液压阀：液压阀是液压站的关键部件，用于控制液压系统的流量、压力和方向，确保篦冷机设备的正常运行。

3. 液压油箱：液压油箱是用来储存液压油的容器，其容积要足够大，以确保液压系统能够持续运行，并具有良好的冷却效果。

4. 过滤器：过滤器用于过滤液压油中的杂质和异物，保护液压系统的正常运行和各液压元件的寿命。

四、操作方法1. 准备工作：检查液压油位，确保液压油箱中有足够的液压油；检查液压系统连接管路是否松动或泄漏。

2. 启动液压站：按下液压站的启动按钮，启动液压泵，观察液压系统的压力表和流量表，确保它们在标准范围内。

3. 操作篦冷机：根据篦冷机使用说明书的要求，操作篦冷机设备，调整液压阀以控制运动速度和力度。

4. 关闭液压站：当篦冷机使用结束时，先关闭液压阀，然后停止液压泵运行，最后关闭液压站的电源。

五、维护要求1. 定期更换液压油：根据使用情况，定期更换液压油，并注意使用符合规定的液压油，确保液压系统的正常工作。

2. 清洁液压油箱：定期清洁液压油箱，去除其中的杂质和污垢，保持液压油的清洁和流畅。

3. 检查液压管路：定期检查液压管路的紧固情况，避免松动和泄漏的发生。

4. 维护液压泵：定期检查液压泵的工作状态，注意保养和更换关键部件，确保液压泵的正常运行和寿命。

5. 注意安全操作：在操作篦冷机液压站时，注意安全操作，遵守相关工作规程和防护措施，确保人身安全。

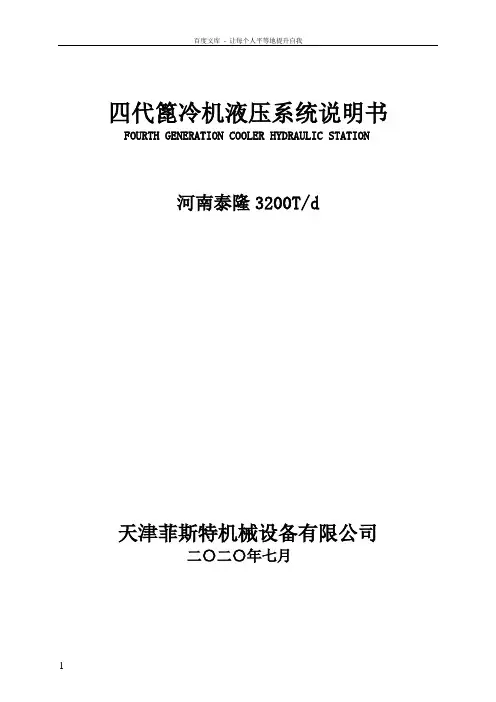

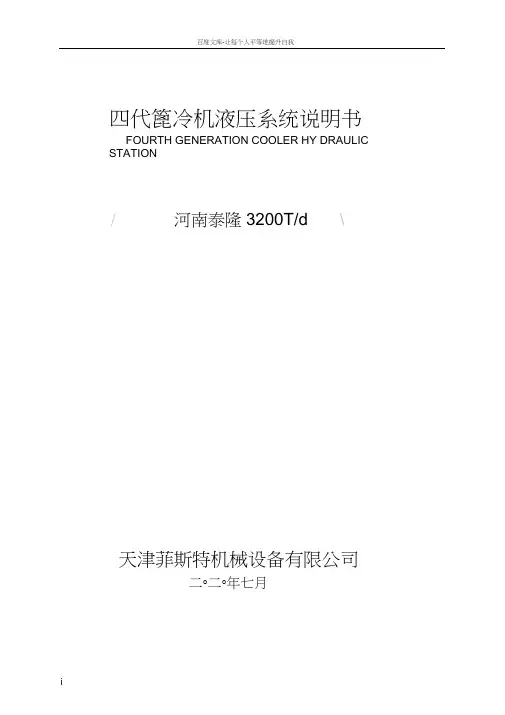

百度文库-让每个人平等地提升自我四代篦冷机液压系统说明书FOURTH GENERATION COOLER HY DRAULIC STATION/ 河南泰隆3200T/d \天津菲斯特机械设备有限公司二◦二◦年七月2. 2.•冷却水质要求 ........................................................ 页 •温度控制 ............................................................ 页2. 3.油箱清洗 .............................. 5 页3..7页六、相关图纸目录.7页、前言本液压系统为第四代篦冷机专用驱动单元，配置均为国际名牌产品。

如哈威、派克等部件。

经多年使用证明，具有系统运转平稳，性能可靠，功率消耗低，使用维修方便等特点。

再加上集成化的电气程序控制系统，使该液压站成为第四代篦冷机动力单元的最佳组合。

、液压系统介绍•主要技术参数工作介质抗磨液压油VG46/40C介质清洁度NSA 8 级系统额定压力19MPA（恒压点）负载敏感变量泵 3 台（2用1备连续工作制）最大流量214L/mi n电机功率75KW/380VAC/1480rpm油箱容积4000L冷却水200L/min 、v 30C、清洁深井水或自来水工作油温35-55 C.工作原理主工作系统3200T篦冷机分为9列篦床，每一列篦床由一套比例调节阀供油，每一个模块控制两个油缸，液压缸带动模块运动。

采用多模块控制驱动系统，避免了因个别液压系统故障引起的的事故停车，在生产中可以关停个别液压系统，其它液压系统可以继续工作，保证设备长期连续生产的要求，液压系统还可以实现在线检修更换，使整机的运转率大幅度提高。

油路走向：打开接油箱对夹式碟阀后，油从油箱进入吸油主管道，打开单泵吸油对夹式碟阀，开电机M1 M2油经过碟阀后经变量柱塞泵打入高压胶管。

百度文库- 让每个人平等地提升自我四代篦冷机液压系统说明书FOURTH GENERATION COOLER HYDRAULIC STATION河南泰隆3200T/d天津菲斯特机械设备有限公司二〇二〇年七月目录2.2...．冷却水质要求...............................................................................................3页．温度控制......................................................................................................3页2.3...油箱清洗..................................................5页3...………………………………………………….7页六、相关图纸……………………………………………………………….7页一、前言本液压系统为第四代篦冷机专用驱动单元，配置均为国际名牌产品。

如哈威、派克等部件。

经多年使用证明，具有系统运转平稳，性能可靠，功率消耗低，使用维修方便等特点。

再加上集成化的电气程序控制系统，使该液压站成为第四代篦冷机动力单元的最佳组合。

二、液压系统介绍．主要技术参数工作介质抗磨液压油VG46/40℃介质清洁度NSA 8级系统额定压力 19MPA(恒压点)负载敏感变量泵 3台（2用1备连续工作制）最大流量 214L/min电机功率 75KW/380VAC/1480rpm油箱容积 4000L冷却水 200L/min、＜30℃、清洁深井水或自来水工作油温 35-55℃.工作原理主工作系统3200T篦冷机分为9列篦床，每一列篦床由一套比例调节阀供油，每一个模块控制两个油缸，液压缸带动模块运动。

采用多模块控制驱动系统，避免了因个别液压系统故障引起的的事故停车，在生产中可以关停个别液压系统，其它液压系统可以继续工作，保证设备长期连续生产的要求，液压系统还可以实现在线检修更换，使整机的运转率大幅度提高。

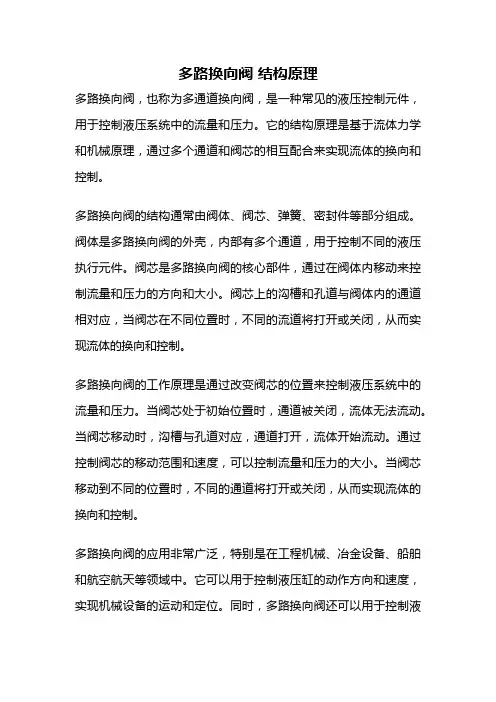

多路换向阀结构原理
多路换向阀，也称为多通道换向阀，是一种常见的液压控制元件，用于控制液压系统中的流量和压力。

它的结构原理是基于流体力学和机械原理，通过多个通道和阀芯的相互配合来实现流体的换向和控制。

多路换向阀的结构通常由阀体、阀芯、弹簧、密封件等部分组成。

阀体是多路换向阀的外壳，内部有多个通道，用于控制不同的液压执行元件。

阀芯是多路换向阀的核心部件，通过在阀体内移动来控制流量和压力的方向和大小。

阀芯上的沟槽和孔道与阀体内的通道相对应，当阀芯在不同位置时，不同的流道将打开或关闭，从而实现流体的换向和控制。

多路换向阀的工作原理是通过改变阀芯的位置来控制液压系统中的流量和压力。

当阀芯处于初始位置时，通道被关闭，流体无法流动。

当阀芯移动时，沟槽与孔道对应，通道打开，流体开始流动。

通过控制阀芯的移动范围和速度，可以控制流量和压力的大小。

当阀芯移动到不同的位置时，不同的通道将打开或关闭，从而实现流体的换向和控制。

多路换向阀的应用非常广泛，特别是在工程机械、冶金设备、船舶和航空航天等领域中。

它可以用于控制液压缸的动作方向和速度，实现机械设备的运动和定位。

同时，多路换向阀还可以用于控制液
压系统中的流量分配和压力调节，确保系统的稳定和安全运行。

多路换向阀是一种重要的液压控制元件，通过多个通道和阀芯的相互配合，实现流体的换向和控制。

它的结构原理基于流体力学和机械原理，通过改变阀芯的位置来控制液压系统中的流量和压力。

多路换向阀在工程机械、冶金设备、船舶和航空航天等领域中有着广泛的应用，可以实现机械设备的运动和定位，同时确保液压系统的稳定和安全运行。

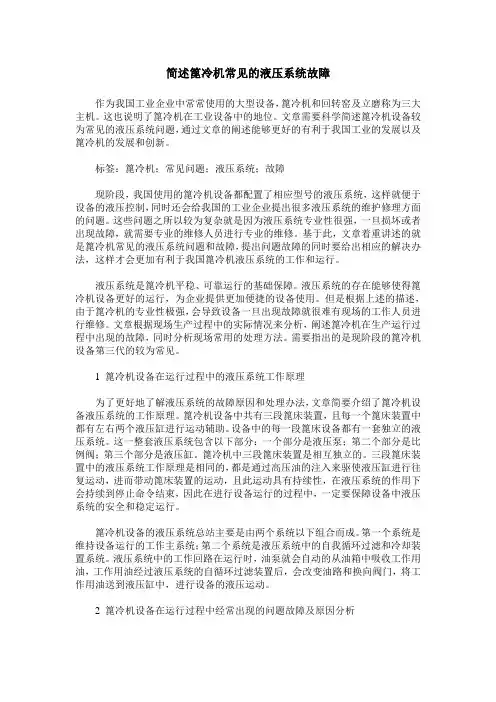

简述篦冷机常见的液压系统故障作为我国工业企业中常常使用的大型设备，篦冷机和回转窑及立磨称为三大主机。

这也说明了篦冷机在工业设备中的地位。

文章需要科学简述篦冷机设备较为常见的液压系统问题，通过文章的阐述能够更好的有利于我国工业的发展以及篦冷机的发展和创新。

标签：篦冷机；常见问题；液压系统；故障现阶段，我国使用的篦冷机设备都配置了相应型号的液压系统，这样就便于设备的液压控制，同时还会给我国的工业企业提出很多液压系统的维护修理方面的问题。

这些问题之所以较为复杂就是因为液压系统专业性很强，一旦损坏或者出现故障，就需要专业的维修人员进行专业的维修。

基于此，文章着重讲述的就是篦冷机常见的液压系统问题和故障，提出问题故障的同时要给出相应的解决办法，这样才会更加有利于我国篦冷机液压系统的工作和运行。

液压系统是篦冷机平稳、可靠运行的基础保障。

液压系统的存在能够使得篦冷机设备更好的运行，为企业提供更加便捷的设备使用。

但是根据上述的描述，由于篦冷机的专业性极强，会导致设备一旦出现故障就很难有现场的工作人员进行维修。

文章根据现场生产过程中的实际情况来分析，阐述篦冷机在生产运行过程中出现的故障，同时分析现场常用的处理方法。

需要指出的是现阶段的篦冷机设备第三代的较为常见。

1 篦冷机设备在运行过程中的液压系统工作原理为了更好地了解液压系统的故障原因和处理办法，文章简要介绍了篦冷机设备液压系统的工作原理。

篦冷机设备中共有三段篦床装置，且每一个篦床装置中都有左右两个液压缸进行运动辅助。

设备中的每一段篦床设备都有一套独立的液压系统。

这一整套液压系统包含以下部分：一个部分是液压泵；第二个部分是比例阀；第三个部分是液压缸。

篦冷机中三段篦床装置是相互独立的。

三段篦床装置中的液压系统工作原理是相同的，都是通过高压油的注入来驱使液压缸进行往复运动，进而带动篦床装置的运动，且此运动具有持续性，在液压系统的作用下会持续到停止命令结束，因此在进行设备运行的过程中，一定要保障设备中液压系统的安全和稳定运行。

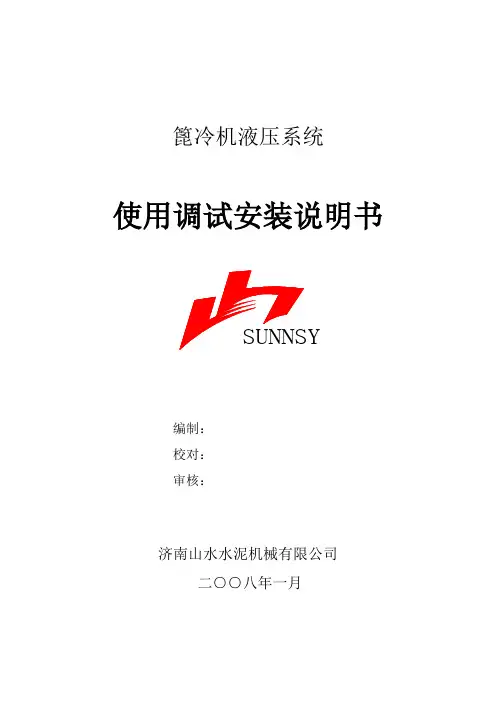

篦冷机液压系统使用调试安装说明书编制：校对：审核：济南山水水泥机械有限公司二○○八年一月液压系统使用、调试、安装说明书一、液压系统原理图及总装配图二、液压系统功能描述三、液压操作中工作介质的管理四、试车运行的准备五、试车的程序六、正常运行管理七、拆卸与重新装配八、检查和修理方法一、液压系统原理图及总装配图1、篦冷机液压系统原理图2、篦冷机液压系统总装配图二、液压系统功能描述2.1该液压系统由以下执行机构组成：篦冷机三段篦床运动油缸，共六根，每段两根。

油缸内径/活塞杆内径：油缸行程：2.2工作介质：液压油N462.3液压系统由以下部分组成：a、油箱b、泵电机组c、仪表盘d、控制阀块e、油液循环装置液压系统的布置分为两部分，其中，油液循环装置和油箱合为一体，仪表盘、三个控制阀块、四个泵电机组合为一体，共两个大组件。

2.4液压系统主要技术参数：a、油箱容积b、额定压力c、额定流量d、电机功率e、控制电压f、液压系统泵站载荷：45KN 油箱载荷：30KN2.5油箱：a、储存工作介质b、散热c、补充泄漏d、排除介质中空气及污物油箱由隔板分成两腔，一腔为吸油腔，一腔为回油腔，陆路板引导介质从回油腔流到吸油腔。

液位指示器安装在油箱侧板，可以观察油箱液位，温度控制器可以发出模拟信号，可以对油箱内温度进行控制。

液位控制继电器可发出开关量信号，对油箱液位实行精确控制。

油箱进排气通过箱顶空滤器完成。

油箱放油设置截止阀，以便于清箱方便，油箱上设置回油滤油器，带堵塞发讯装置。

2.6液压站泵站泵出口处设有单向阀、溢流阀，通过负载感应恒变量泵上的压力阀，调节系统工作压力，通过溢流阀调节安全压力，吸油管道设有截止阀，每个截止阀上设开度检查行程开关，当截止阀未打开时信号联锁主泵电机不能启动。

2.7各阀块均有调节压力、比例换向功能，并设有若干测压点，可检测各点的压力情况。

三、液压操作中工作介质的管理为获得液压设备较高的效率，预防事故发生和保证稳定的性能，要进行一系列的维护和管理工作，而其中液压操作中工作介质的维护尤其特别重要。

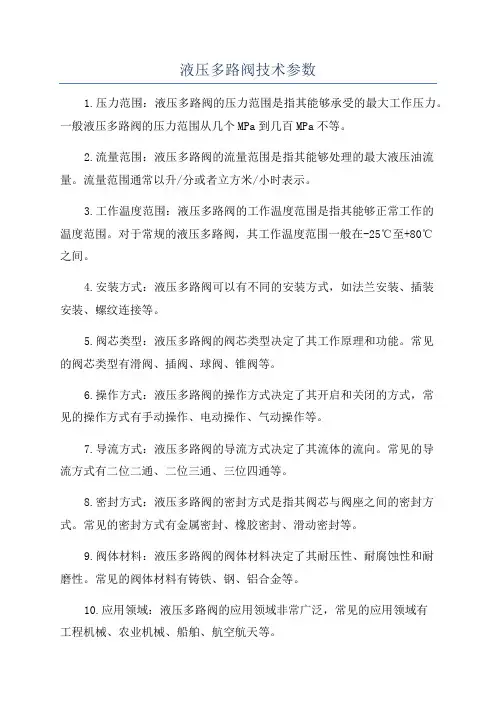

液压多路阀技术参数
1.压力范围：液压多路阀的压力范围是指其能够承受的最大工作压力。

一般液压多路阀的压力范围从几个MPa到几百MPa不等。

2.流量范围：液压多路阀的流量范围是指其能够处理的最大液压油流量。

流量范围通常以升/分或者立方米/小时表示。

3.工作温度范围：液压多路阀的工作温度范围是指其能够正常工作的
温度范围。

对于常规的液压多路阀，其工作温度范围一般在-25℃至+80℃
之间。

4.安装方式：液压多路阀可以有不同的安装方式，如法兰安装、插装
安装、螺纹连接等。

5.阀芯类型：液压多路阀的阀芯类型决定了其工作原理和功能。

常见
的阀芯类型有滑阀、插阀、球阀、锥阀等。

6.操作方式：液压多路阀的操作方式决定了其开启和关闭的方式，常
见的操作方式有手动操作、电动操作、气动操作等。

7.导流方式：液压多路阀的导流方式决定了其流体的流向。

常见的导
流方式有二位二通、二位三通、三位四通等。

8.密封方式：液压多路阀的密封方式是指其阀芯与阀座之间的密封方式。

常见的密封方式有金属密封、橡胶密封、滑动密封等。

9.阀体材料：液压多路阀的阀体材料决定了其耐压性、耐腐蚀性和耐
磨性。

常见的阀体材料有铸铁、钢、铝合金等。

10.应用领域：液压多路阀的应用领域非常广泛，常见的应用领域有
工程机械、农业机械、船舶、航空航天等。

以上是液压多路阀的一些常见技术参数，不同型号的液压多路阀具体的技术参数会有所不同。

在选择液压多路阀时，需要根据具体的应用场景和需求来确定合适的技术参数。

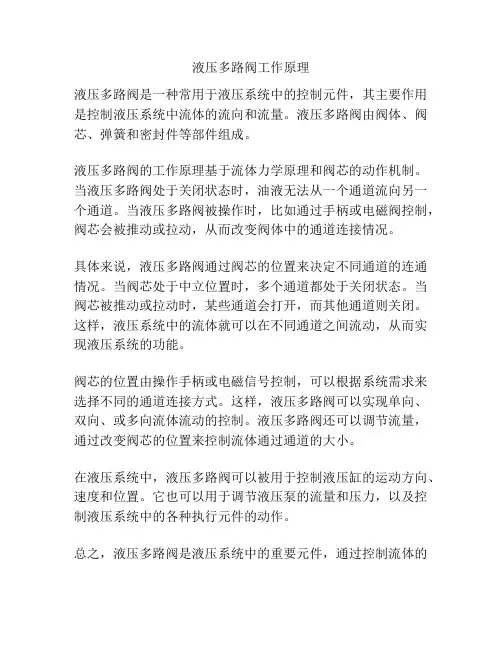

液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。

液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。

液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。

当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。

当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。

具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。

当阀芯处于中立位置时，多个通道都处于关闭状态。

当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。

这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。

阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。

这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。

液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。

在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。

它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。

总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。

其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。

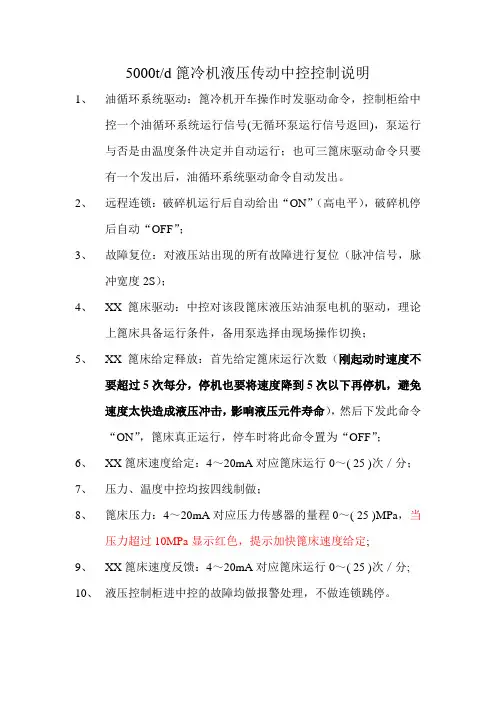

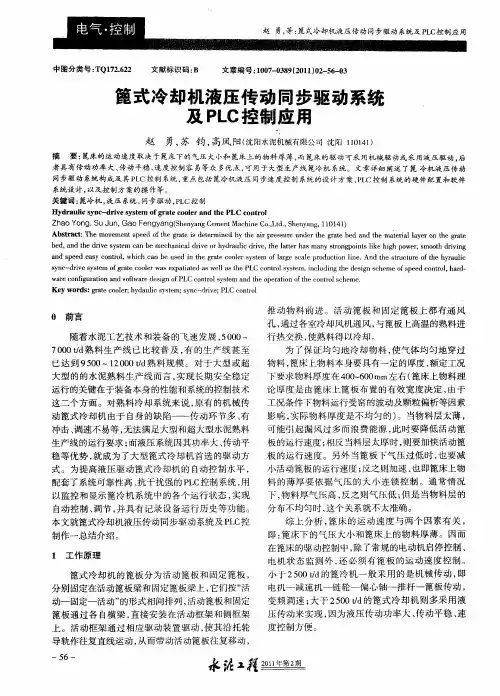

5000t/d篦冷机液压传动中控控制说明
1、油循环系统驱动：篦冷机开车操作时发驱动命令，控制柜给中
控一个油循环系统运行信号(无循环泵运行信号返回)，泵运行与否是由温度条件决定并自动运行；也可三篦床驱动命令只要有一个发出后，油循环系统驱动命令自动发出。

2、远程连锁：破碎机运行后自动给出“ON”（高电平），破碎机停
后自动“OFF”；
3、故障复位：对液压站出现的所有故障进行复位（脉冲信号，脉
冲宽度2S）；
4、XX篦床驱动：中控对该段篦床液压站油泵电机的驱动，理论
上篦床具备运行条件，备用泵选择由现场操作切换；
5、XX篦床给定释放：首先给定篦床运行次数（刚起动时速度不
要超过5次每分，停机也要将速度降到5次以下再停机，避免速度太快造成液压冲击，影响液压元件寿命），然后下发此命令“ON”，篦床真正运行，停车时将此命令置为“OFF”；
6、XX篦床速度给定：4～20mA对应篦床运行0～( 25 )次／分；
7、压力、温度中控均按四线制做；
8、篦床压力：4～20mA对应压力传感器的量程0～( 25 )MPa，当
压力超过10MPa显示红色，提示加快篦床速度给定;
9、XX篦床速度反馈：4～20mA对应篦床运行0～( 25 )次／分;
10、液压控制柜进中控的故障均做报警处理，不做连锁跳停。

多路换向阀参数
多路换向阀是一种广泛应用于液压系统中的控制元件，主要用于控制液压油流的方向和流量。

在不同的液压系统中，多路换向阀的参数可能有所不同，下面我们来了解一下多路换向阀的基本参数。

1. 额定压力：多路换向阀的额定压力是指其能承受的最大压力。

不同型号的多路换向阀额定压力不同，需要根据实际的液压系统来选择合适的型号。

2. 最大流量：多路换向阀的最大流量是指其能够通过的最大流量。

在选择多路换向阀时，需要根据液压系统的需求来选择合适的最大流量。

3. 工作温度：多路换向阀的工作温度是指其能够正常工作的温度范围。

一般而言，多路换向阀的工作温度应该在-40℃~+80℃之间。

4. 电压：多路换向阀的电压是指其工作时所需要的电压。

不同型号的多路换向阀所需的电压可能不同，需要根据液压系统的电气参数来选择合适的型号。

5. 是否带插装式节流阀：插装式节流阀可以用于调节液压系统的流量，提高系统的调节性能。

一些型号的多路换向阀可能带有插装式节流阀，需要根据实际需求来选择。

以上就是多路换向阀的基本参数，希望能够对大家在液压系统中选择合适的多路换向阀提供一些帮助。

- 1 -。
